Sistema de Integración Operacional.

Presentación del tema: "Sistema de Integración Operacional."— Transcripción de la presentación:

1 Sistema de Integración Operacional.

2 Agenda Acerca de Proytek. Acerca de OSIsoft.
Descripción de los Productos de la Infraestructura de PI OSIsoft Arquitectura de Integración. Alianza con Microsoft. MURA (Microsoft Upstream Reference Architecture). Demo PI OSISoft

3 PROYTEK- PROYECTOS Y TECNOLOGIA
Fundada en 1988. 100% Capital Venezolano. Oficinas en Maracay –Venezuela. Cubre todo el territorio nacional y algunos países vecinos: Colombia, Ecuador, Curazao, Aruba, etc. Personal dedicado en Colombia. Profesionales de reconocida experiencia en la ejecución de proyectos. Ingeniería y Ventas dedicada a todos los aspectos de automatización industrial PROYTEK S.A - Soluciones en Integración de Sistemas Industriales y Datos en Tiempo Real

4 PROYTEK- PROYECTOS Y TECNOLOGIA

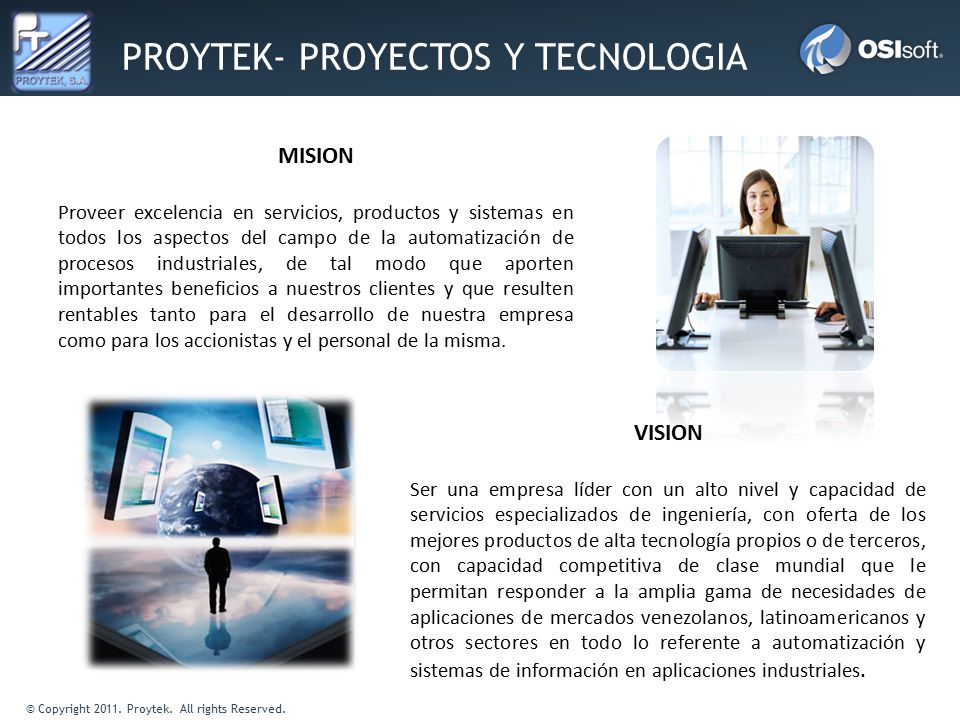

MISION Proveer excelencia en servicios, productos y sistemas en todos los aspectos del campo de la automatización de procesos industriales, de tal modo que aporten importantes beneficios a nuestros clientes y que resulten rentables tanto para el desarrollo de nuestra empresa como para los accionistas y el personal de la misma. VISION Ser una empresa líder con un alto nivel y capacidad de servicios especializados de ingeniería, con oferta de los mejores productos de alta tecnología propios o de terceros, con capacidad competitiva de clase mundial que le permitan responder a la amplia gama de necesidades de aplicaciones de mercados venezolanos, latinoamericanos y otros sectores en todo lo referente a automatización y sistemas de información en aplicaciones industriales.

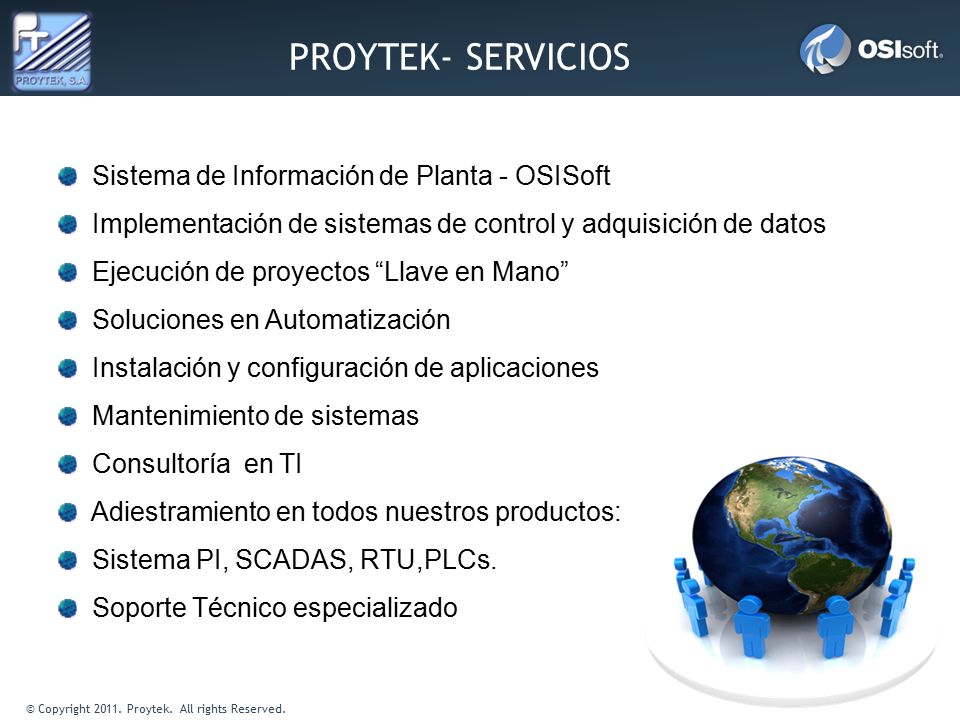

5 PROYTEK- SERVICIOS Sistema de Información de Planta - OSISoft
Implementación de sistemas de control y adquisición de datos Ejecución de proyectos “Llave en Mano” Soluciones en Automatización Instalación y configuración de aplicaciones Mantenimiento de sistemas Consultoría en TI Adiestramiento en todos nuestros productos: Sistema PI, SCADAS, RTU,PLCs. Soporte Técnico especializado

6 REPRESENTACION PROYTEK representa en Venezuela y Colombia a OSISoft empresa líder a nivel mundial en sistemas de adquisición, almacenamiento, análisis y visualización de datos de planta en tiempo real. . Contamos con una amplia experiencia y personal capacitado en la instalación, configuración, desarrollo, pruebas, soporte y adiestramientos de todos los productos integrantes de la plataforma PI de OSISoft

7 EXPERIENCIA CON PI OSIsoft
Implementación de Servidores PI 2010, AF Server y aplicaciones especiales. Creación de Despliegues en PI ProcessBook Creación y configuración de Reportes en PI Datalink. Configuración de base de datos de tags PI. Configuración de la plataforma bajo el esquema de alta disponibilidad PI-HA: Servidor, Clientes e Interfaces. Instalación de interfaces para recolección de datos de campo: OPC, Foxboro, Honeywell, Rockwell, ABB, Emerson, Modbus, BatchFile, RDBMS, DNP, etc. Configuración de entradas manuales de datos con PI ManualLogger Configuración de KPIs, Cálculos y Cálculos avanzados: PI ACE Balance y reconciliación de procesos con Sigmafine. Instalación y configuración de aplicaciones clientes PI PB, DL, SQC, Batch, ML, AV, etc. Configuración de información vía Web con tecnología PI WebParts y ActiveView de OSISoft. Adiestramiento en la administración del sistema PI y productos clientes de OSISoft

8 ALGUNOS DE NUESTROS CLIENTES

9 PI System in the OIL & GAS BUSINESS

10 Acerca de OSIsoft Establecido en 1980 por el Dr. J. Patrick Kennedy
Privada y Rentable Basada en San Leandro, California 23 oficinas alrededor del mundo Empleados Más de 700 Más de 250 dedicados a desarrollo de producto Sistemas instalados Más de 14,000 (excluyendo OEMs) Presencia en más de 110 países Compañías de Proceso y Manufactura que utilizan PI 40% de las 1000 más importantes según el listado de “Fortune” 65% del las 500 más importantes según el listado de “Global”

11 Estrategia de Posicionamiento Geopolítico
Calgary, Alberta Issaquah, WA San Leandro, CA Phoenix, AZ Houston and Longview,TX Altenstadt, Germany OSIsoft, GmbH Perth, Australia Singapore São Paulo, Brazil Tokyo, Japan (OSIsoft) Seoul, Korea (AID) Tokyo, Japan (Yokogawa) Manama, Bahrain (MECA / EMI) Shanghai China Montréal, Québec Yardley, PA and Philadelphia, PA Mayfield Heights, OH Johnson City, TN Savannah, GA OSIsoft Offices Mexico Tech Support Centers Durban South Africa Venezuela Colombia

12 Ventas por Sector Generación de Electricidad - T&D – 30 %
Gas y Petróleo – 20 % Química y Petroquímica – 10 % Metales, Minería, Metalurgia y Materiales – 10 % Pulpa y Papel- 10 % We have EA customers in the 6 core industries... Farmacéutica, Alimentos y Ciencias de la Vida – 10 % Data Centers, IT y Telecomunicaciones - Nuevo

13 ¿Quienes son nuestros clientes? (muestra)
Gas y Petróleo Química y Petroquímica POLIMERI EUROPA Pulpa y Papel Alabama River Pulp Farmacéutica, Alimentos Y Ciencias de la Vida Minería, Metales, Metalurgia y Materiales Potencia y Servicios Públicos OSIsoft has over 11,000 installations across to globe – across a range of process industries. Here are some of our customers – many of which are global leaders in their respective industries

14 PI System: Vista General de Productos Ana Vivas, Field Service Engineer avivas@osisoft.com
09-May-2011

15 operativa, de eventos y de administración de datos en tiempo real

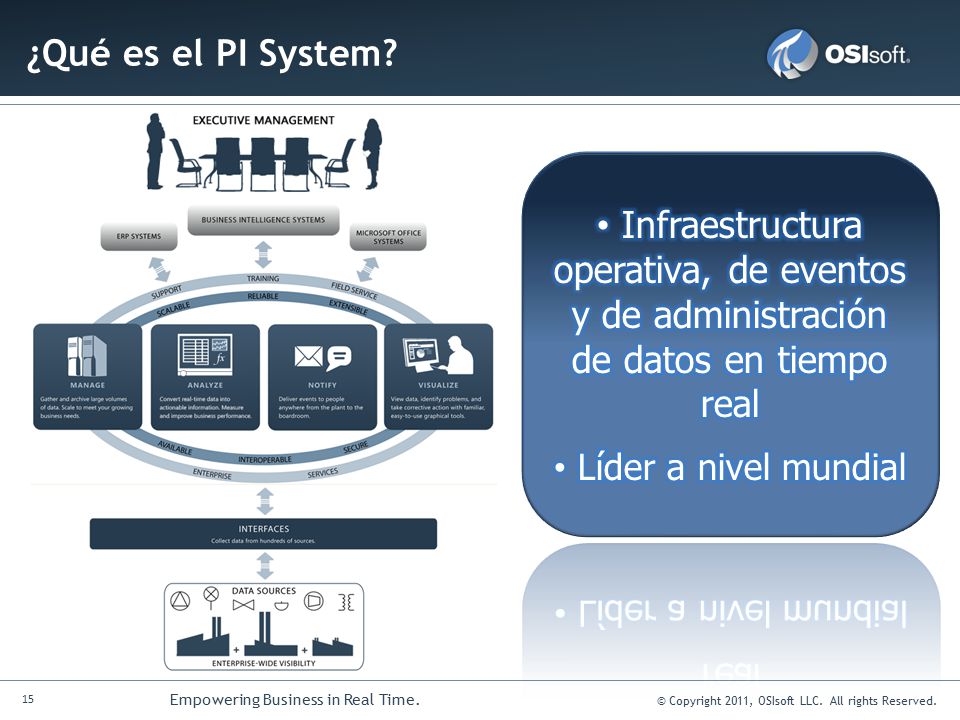

¿Qué es el PI System? Infraestructura operativa, de eventos y de administración de datos en tiempo real Líder a nivel mundial

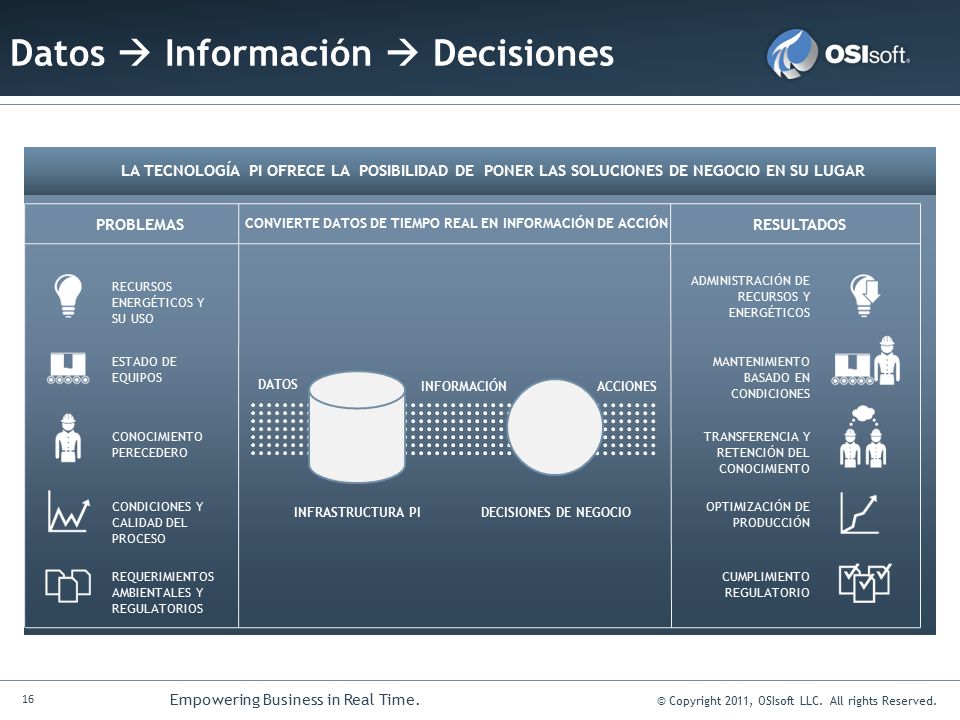

16 Datos  Información  Decisiones
LA TECNOLOGÍA PI OFRECE LA POSIBILIDAD DE PONER LAS SOLUCIONES DE NEGOCIO EN SU LUGAR PROBLEMAS RESULTADOS CONVIERTE DATOS DE TIEMPO REAL EN INFORMACIÓN DE ACCIÓN REQUERIMIENTOS AMBIENTALES Y REGULATORIOS CONDICIONES Y CALIDAD DEL PROCESO CONOCIMIENTO PERECEDERO ESTADO DE EQUIPOS RECURSOS ENERGÉTICOS Y SU USO MANTENIMIENTO BASADO EN CONDICIONES ADMINISTRACIÓN DE RECURSOS Y ENERGÉTICOS TRANSFERENCIA Y RETENCIÓN DEL CONOCIMIENTO OPTIMIZACIÓN DE PRODUCCIÓN CUMPLIMIENTO REGULATORIO DATOS INFRASTRUCTURA PI DECISIONES DE NEGOCIO INFORMACIÓN ACCIONES

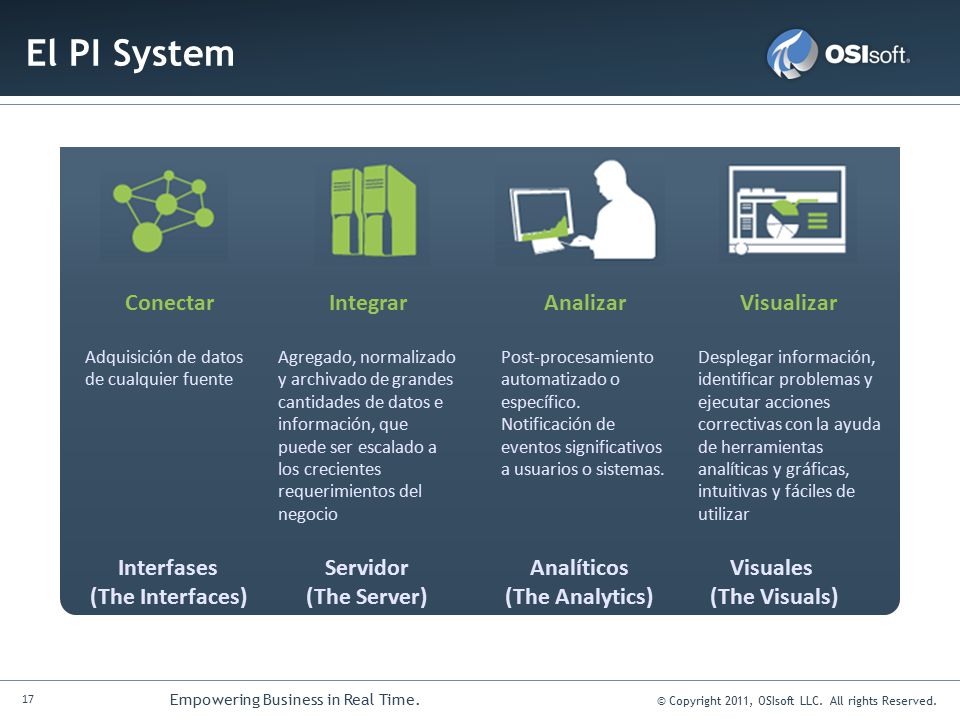

17 El PI System Visualizar Analizar Integrar Conectar Interfases
Desplegar información, identificar problemas y ejecutar acciones correctivas con la ayuda de herramientas analíticas y gráficas, intuitivas y fáciles de utilizar Analizar Post-procesamiento automatizado o específico. Notificación de eventos significativos a usuarios o sistemas. Integrar Agregado, normalizado y archivado de grandes cantidades de datos e información, que puede ser escalado a los crecientes requerimientos del negocio Conectar Adquisición de datos de cualquier fuente Interfases (The Interfaces) Servidor (The Server) Analíticos (The Analytics) Visuales (The Visuals)

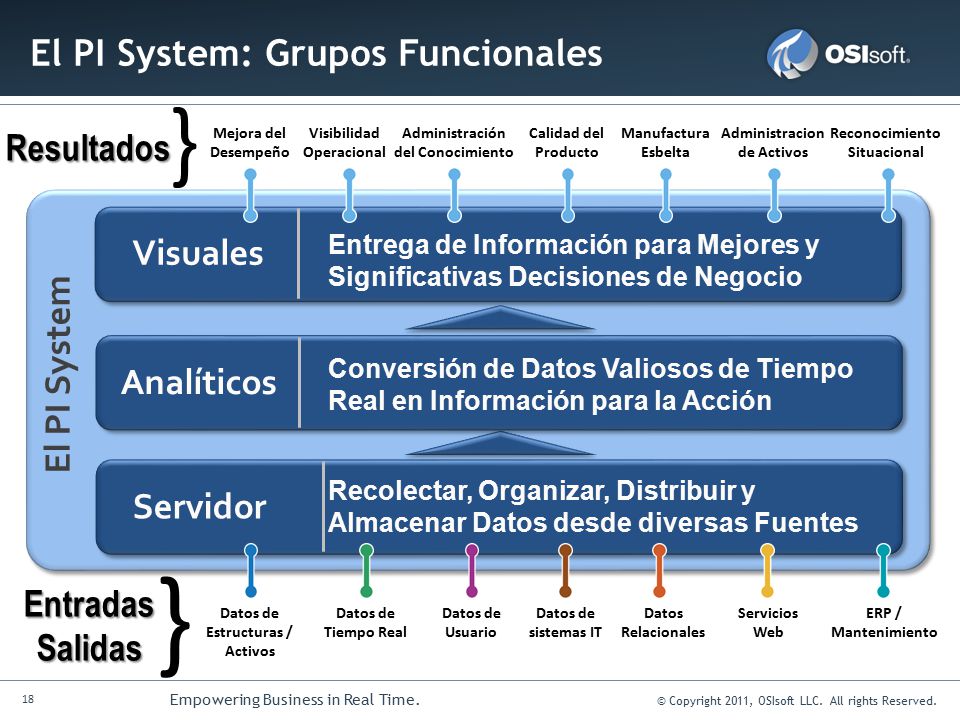

18 El PI System: Grupos Funcionales
} Resultados Mejora del Desempeño Visibilidad Operacional Administración del Conocimiento Calidad del Producto Manufactura Esbelta Administracion de Activos Reconocimiento Situacional Visuales Entrega de Información para Mejores y Significativas Decisiones de Negocio El PI System Conversión de Datos Valiosos de Tiempo Real en Información para la Acción Analíticos Recolectar, Organizar, Distribuir y Almacenar Datos desde diversas Fuentes Servidor } Entradas Salidas Datos de Estructuras / Activos Datos de Tiempo Real Datos de Usuario Datos de sistemas IT Datos Relacionales Servicios Web ERP / Mantenimiento

19 El PI System: Arquitectura Local

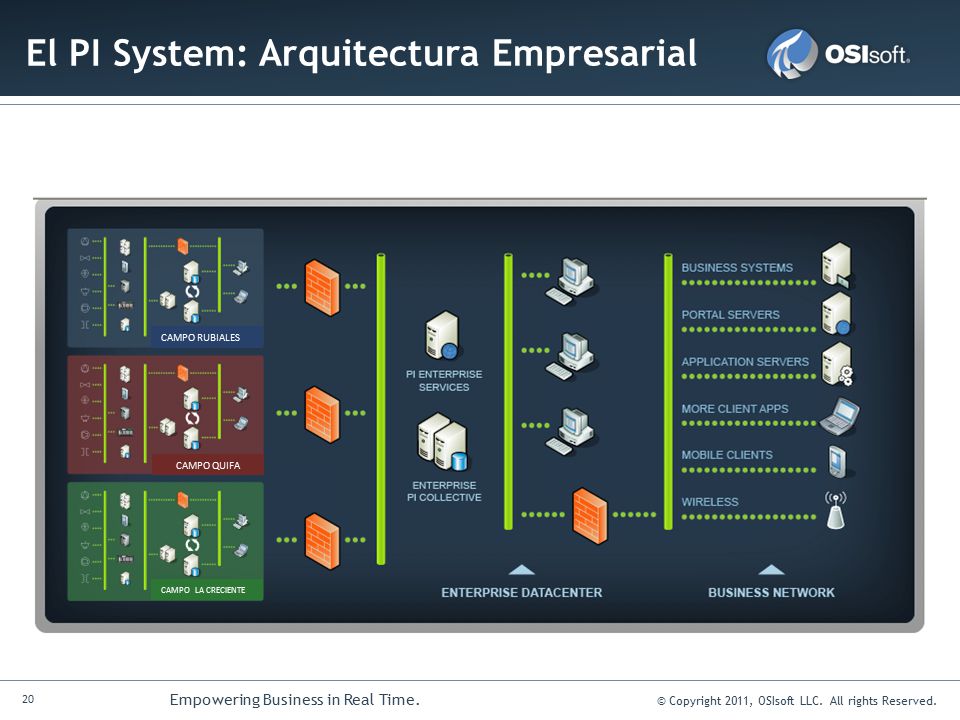

20 El PI System: Arquitectura Empresarial
CAMPO RUBIALES CAMPO QUIFA CAMPO LA CRECIENTE

21 El PI System: Conexiones (Connect)

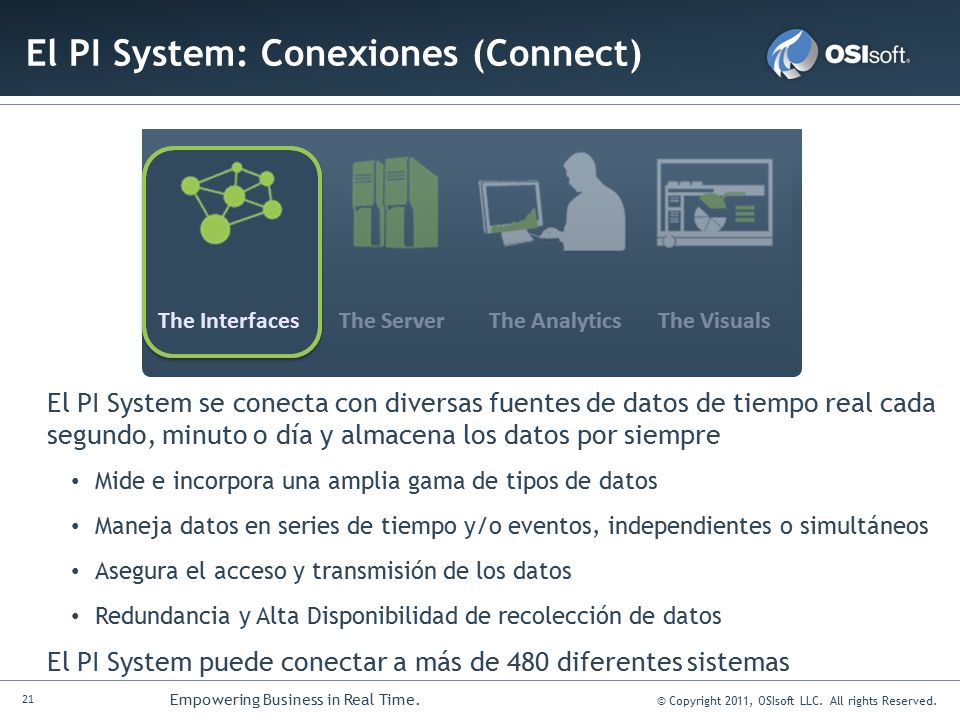

The Interfaces The Server The Analytics The Visuals El PI System se conecta con diversas fuentes de datos de tiempo real cada segundo, minuto o día y almacena los datos por siempre Mide e incorpora una amplia gama de tipos de datos Maneja datos en series de tiempo y/o eventos, independientes o simultáneos Asegura el acceso y transmisión de los datos Redundancia y Alta Disponibilidad de recolección de datos El PI System puede conectar a más de 480 diferentes sistemas

22 El PI System: Conexiones (Connect)
Present (Visuals) Analyze (Analytics) Connect (Interfaces) Manage (Servers) Connect (Interfaces) Tiempo Real Tropicalizados Relacionales AMI DCS PLC SCADA OPC DA/HDA Terceros Conectores COM SDK API OLEDB ODBC/JDBC ORACLE SQL Medidores Eléctricos Medidores de Gas Medidores de Agua Servicios Web ERP IT Gateway Enterprise SOA Servidores RLINK MCN Health Monitor

23 El PI System: Administrar

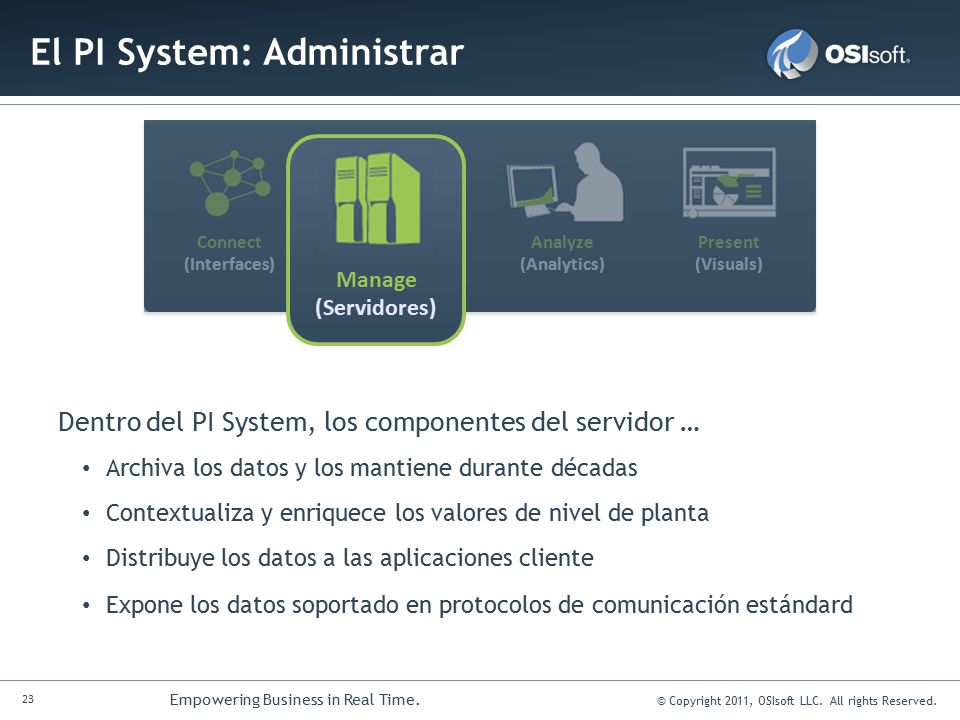

Present (Visuals) Analyze (Analytics) Connect (Interfaces) Manage (Servers) Manage (Servidores) Dentro del PI System, los componentes del servidor … Archiva los datos y los mantiene durante décadas Contextualiza y enriquece los valores de nivel de planta Distribuye los datos a las aplicaciones cliente Expone los datos soportado en protocolos de comunicación estándard

24 El PI System: Administrar

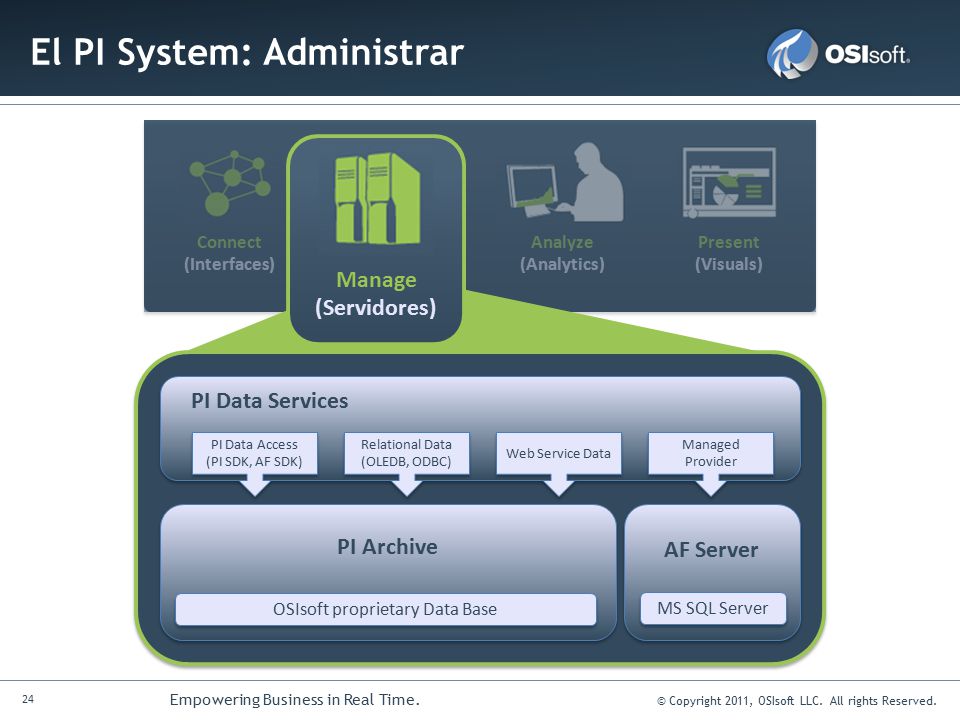

Present (Visuals) Analyze (Analytics) Connect (Interfaces) Manage (Servers) Manage (Servidores) PI Data Services PI Data Access (PI SDK, AF SDK) Relational Data (OLEDB, ODBC) Web Service Data Managed Provider PI Archive AF Server OSIsoft proprietary Data Base MS SQL Server

25 El PI Server

26 El PI Server: Historiza!

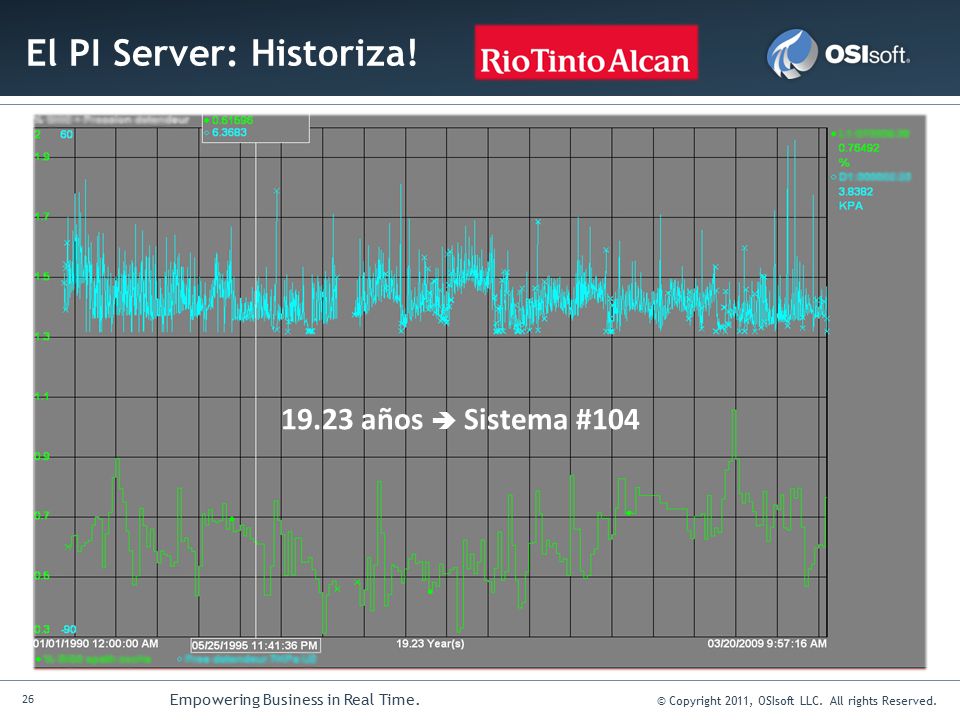

19.23 años  Sistema #104 The Interfaces The Server The Analytics The Visuals The core of the real-time data infrastructure offers: An infinite storage capacity Highly available Secure Accessible Reliable This infrastructure insures that everyone in the organization uses the same metrics to make decisions - « One version of the truth ». The center of the your real-time data infrastructure. The central data repository that stores your company’s data in a highly-available, secure, and accessible location. Provides a reliable, standardized system for accessing the mission-critical, role-based information you need to make informed decisions to execute daily tasks. Adjusts to your company’s changing data needs, leveraging your IT investment over time. Ensure that everyone has the same information. Consolidating and standardizing information means everyone in your company can communicate and collaborate more effectively since they all work with a common data set — “one version of the truth.”

27 El AF Server (Asset Framework)

28 El AF Server en el PI System
Estructura y organiza los datos de tiempo real por activos/equipos Almacena información estática Almacena datos provenientes de otras fuentes, ejemplo BD relacionales Extensiones a múltiples Servidores Acceso centralizado a información de Activos/Equipos Fuentes de datos no en Series de Tiempo … SCM RDBMS MES Honeywell ABB … Fuentes de Datos en Series de Tiempo OPC Interface XML Modbus SNMP Interfases Genéricas Delta-V Rockwell Interfases Específicas PI Server 1 Other Honeywell ABB … Fuentes de Datos en Series de Tiempo OPC Interface XML Modbus SNMP Interfases Genéricas Delta-V Rockwell Interfases Específicas PI Server 2 Other

29 El AF Server en el PI System

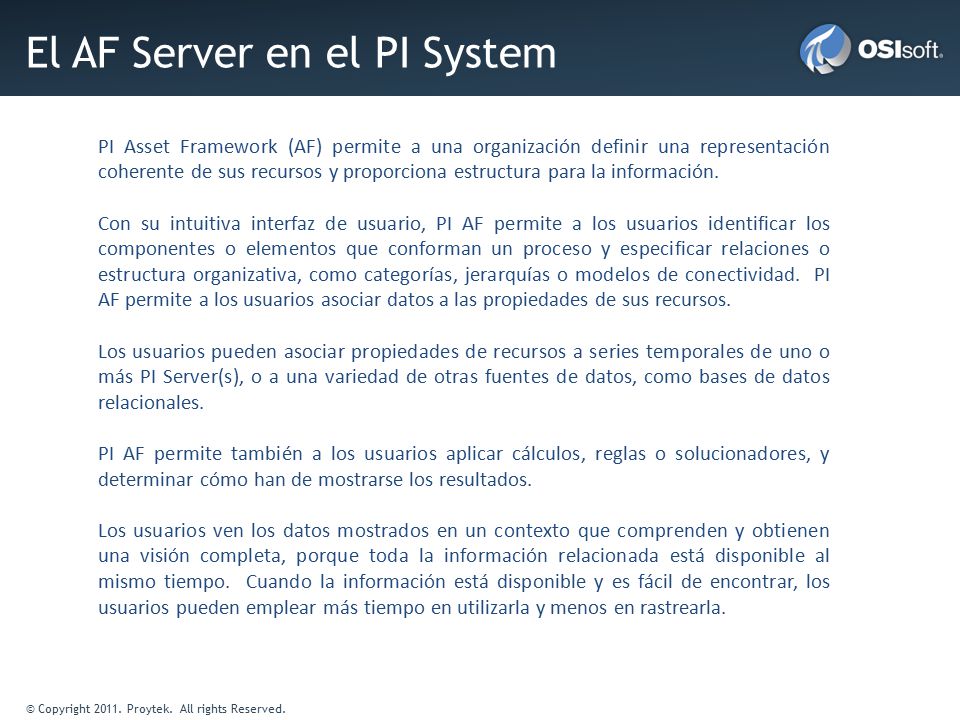

PI Asset Framework (AF) permite a una organización definir una representación coherente de sus recursos y proporciona estructura para la información. Con su intuitiva interfaz de usuario, PI AF permite a los usuarios identificar los componentes o elementos que conforman un proceso y especificar relaciones o estructura organizativa, como categorías, jerarquías o modelos de conectividad. PI AF permite a los usuarios asociar datos a las propiedades de sus recursos. Los usuarios pueden asociar propiedades de recursos a series temporales de uno o más PI Server(s), o a una variedad de otras fuentes de datos, como bases de datos relacionales. PI AF permite también a los usuarios aplicar cálculos, reglas o solucionadores, y determinar cómo han de mostrarse los resultados. Los usuarios ven los datos mostrados en un contexto que comprenden y obtienen una visión completa, porque toda la información relacionada está disponible al mismo tiempo. Cuando la información está disponible y es fácil de encontrar, los usuarios pueden emplear más tiempo en utilizarla y menos en rastrearla.

30 El AF Server: Vista de Arreglo de Activos

31 La capa PI System de Acceso a Datos

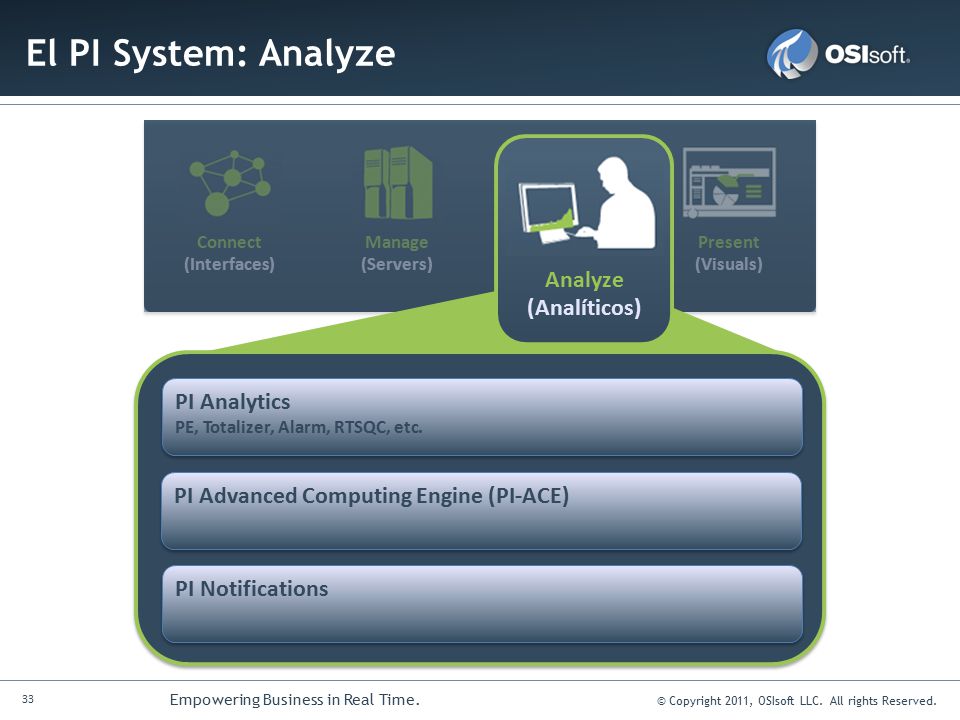

32 El PI System: Analyze Present (Visuals) Analyze (Analytics) Connect (Interfaces) Manage (Servers) Analyze (Análisis) Conversión de datos de tiempo real en información para la acción CEP (Procesamiento Complejo de Eventos) y Post-procesamiento Ecuaciones, cálculos, agregados, filtros, reglas de negocio Reportes, Notificaciones y Alertas Monitoreo de desempeño operacional y de negocio en tiempo real Convert real-time data into actionable information. The PI System® includes a collection of analytical tools that allow you to create reports, equations, alerts, batch reports and notifications with minimal effort. Apply your business rules and metrics to raw time-series data, automating and/or easing the business decision making process. Measure and improve business performance. With PI Analytics, you can create consistent metrics to determine whether you are meeting specific business goals. Produce notification alerts whenever critical parameters are violated. Leverage the power of PI to determine an excursion’s root cause and get your manufacturing environment back on track.

33 El PI System: Analyze Analyze (Analíticos) PI Analytics
Present (Visuals) Analyze (Analytics) Connect (Interfaces) Manage (Servers) Analyze (Analíticos) PI Analytics PE, Totalizer, Alarm, RTSQC, etc. PI Advanced Computing Engine (PI-ACE) PI Notifications

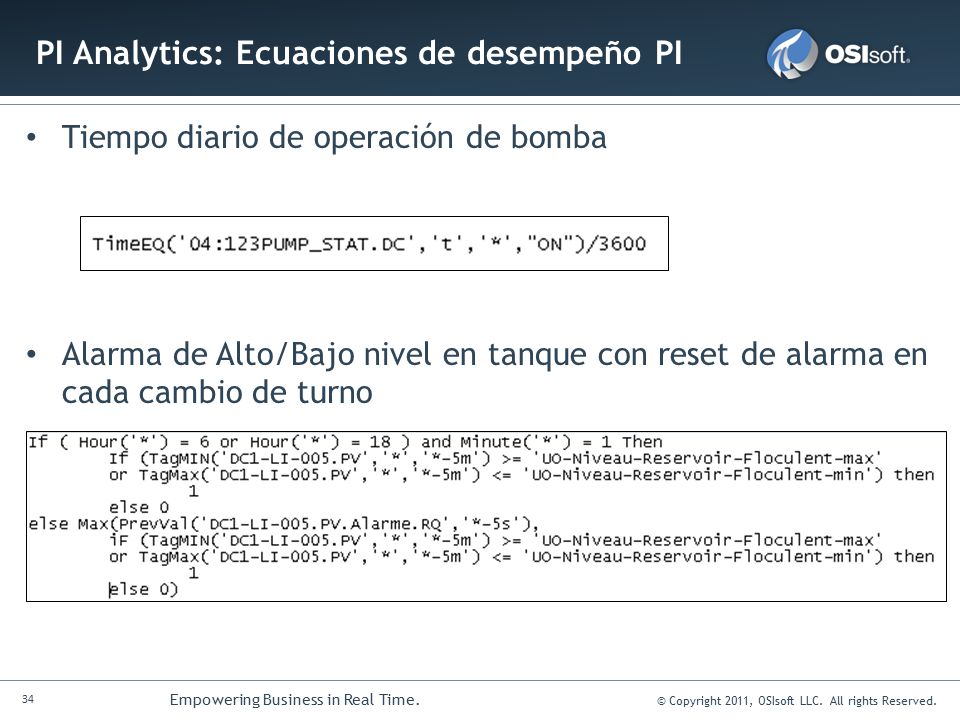

34 PI Analytics: Ecuaciones de desempeño PI
Tiempo diario de operación de bomba Alarma de Alto/Bajo nivel en tanque con reset de alarma en cada cambio de turno

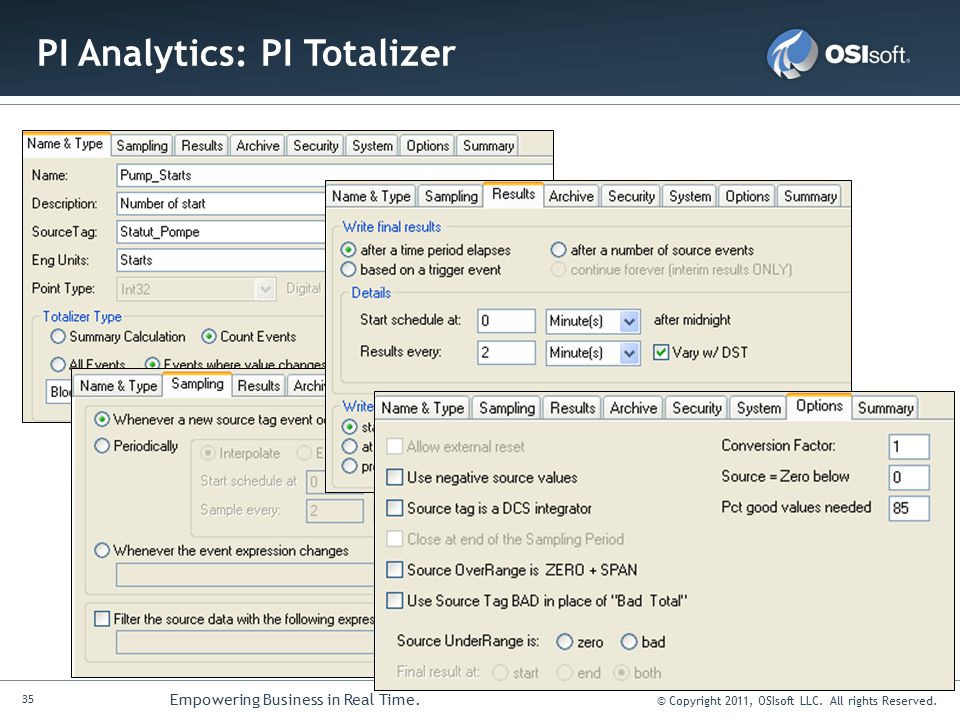

35 PI Analytics: PI Totalizer

36 PI ACE (Advanced Computing Engine)

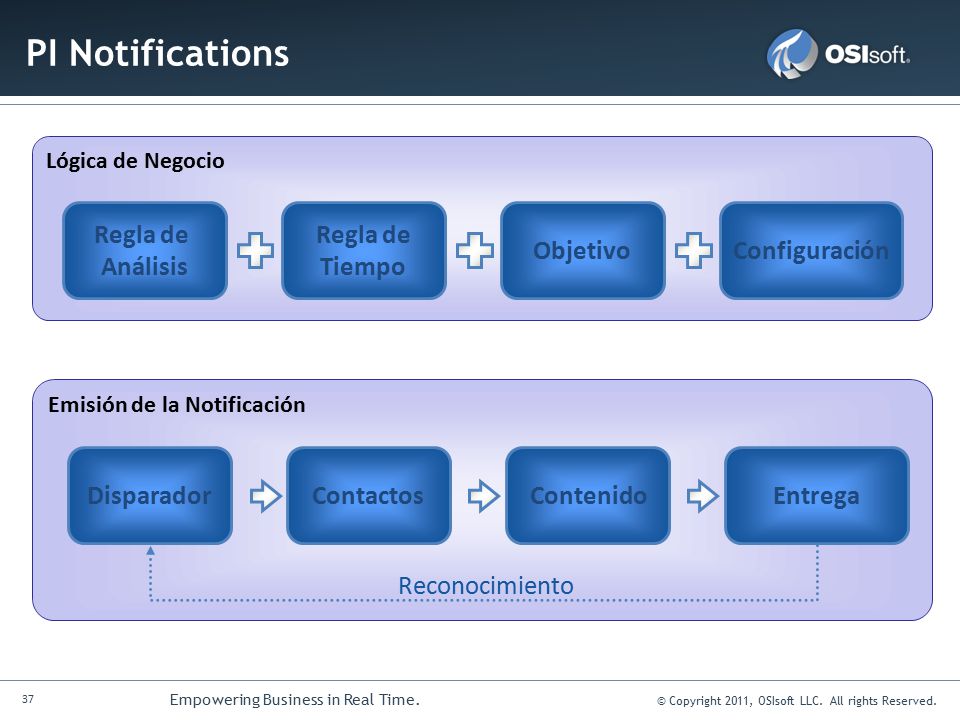

37 PI Notifications Regla de Análisis Tiempo Objetivo Configuración
Lógica de Negocio Regla de Análisis Tiempo Objetivo Configuración Emisión de la Notificación Disparador Contactos Contenido Entrega Reconocimiento

38 Dentro de PI Notifications

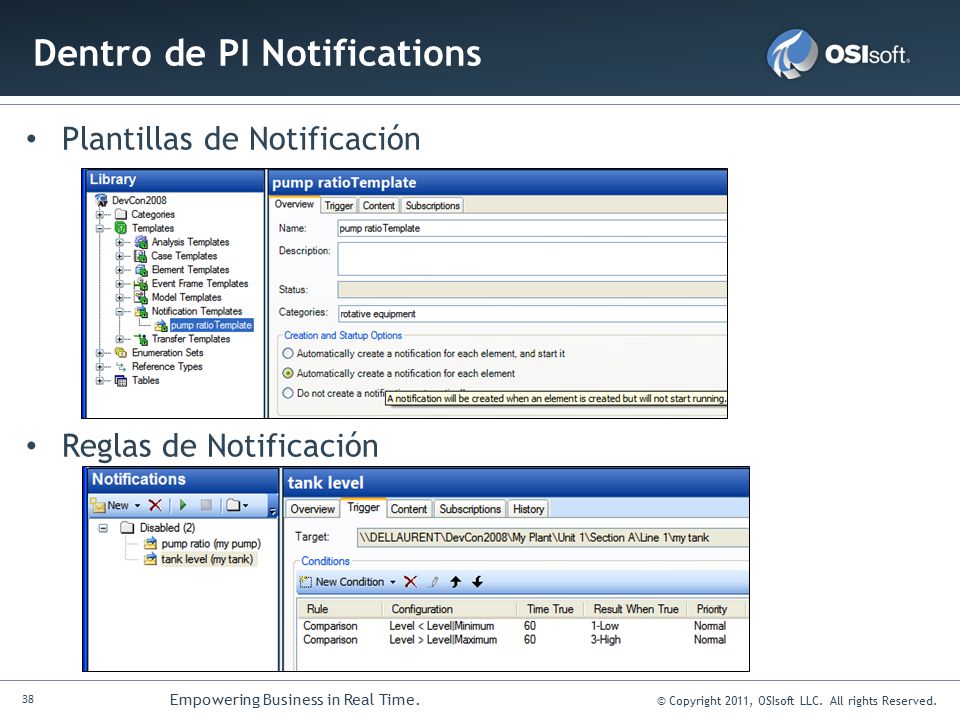

Plantillas de Notificación Reglas de Notificación

39 PI Notifications PI Notifications includes these main
• PI System Explorer Add-ins: • PI Notifications Service: • PI Notifications Desktop Alert: • PI Notifications Acknowledgment Page: Notification templates make it easy to create notifications from target element templates. associating a notification template with an element template, you can: • Automatically create and, optionally, start a notification each time you create an element from an element template. • Automatically update all notifications when you update the template. • Easily associate existing, manually-generated notifications with a notification template creating a notification template for the corresponding element template. Copy settings from one subscription to another: For notifications with more than one subscriber, apply the settings from one subscriber to all subscribers to the notification. Link delivery endpoints to Active Directory (AD) contacts: Provide additional delivery endpoints such as alternative addresses. Rendimiento: hasta treinta veces más notificaciones se pueden procesar por unidad de tiempo, poniendo menos carga en el servidor PI. Performance: Notifications startup and history retrieval is up to three times faster.

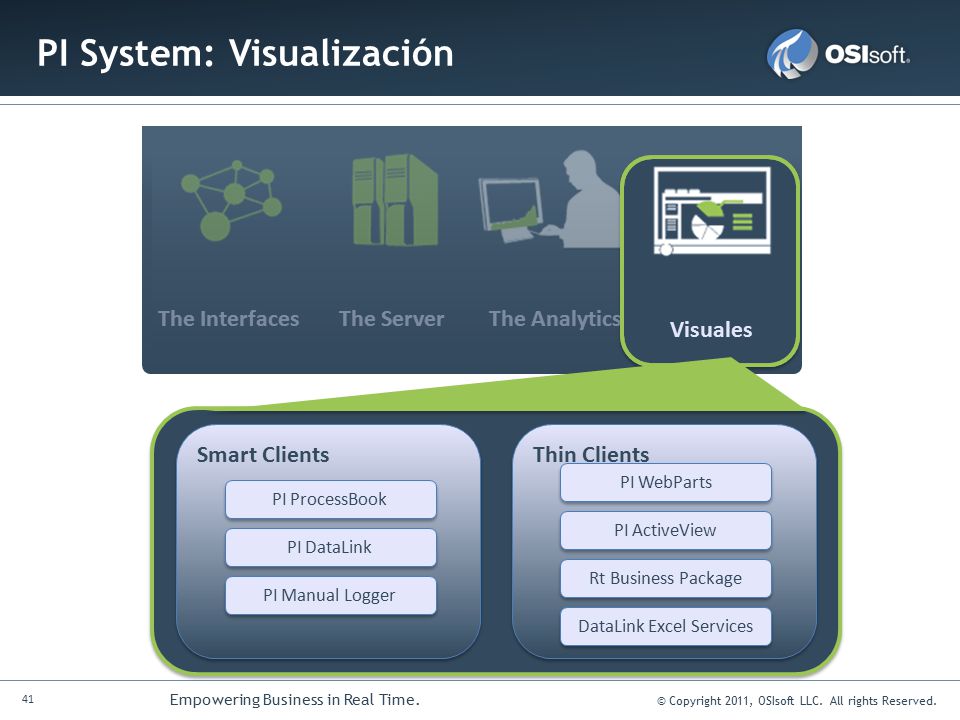

40 PI System: Visualización
The Interfaces The Server The Analytics Visuales Los dirigentes y responsables pueden utilizar herramientas conocidas: OSIsoft PI ProcessBook Microsoft Office Excel o Microsoft Office SharePoint SAP Enterprise Portal Los Visuales estimulan la creatividad y proporcionan soluciones a los usuarios finales para resolver problemas de negocios. PI System® Visuals are a configurable suite of intuitive, easy-to-use graphical tools that simplify decision-making. Decision makers at every enterprise level can access PI System data through familiar desktop tools such as PI ProcessBook, Microsoft Office Excel, or portals such as Microsoft Office SharePoint Server and the SAP Enterprise Portal. Either way, everyone gains access to mission-critical, relevant, role-based, up-to-date information to empower informed decisions and drive business success. And with Microsoft technology, PI Visuals are easy to learn with minimal training.

41 PI System: Visualización
The Interfaces The Server The Analytics Visuales Thin Clients PI WebParts PI ActiveView Rt Business Package DataLink Excel Services Smart Clients PI ProcessBook PI DataLink PI Manual Logger

42 Los Smart Clients

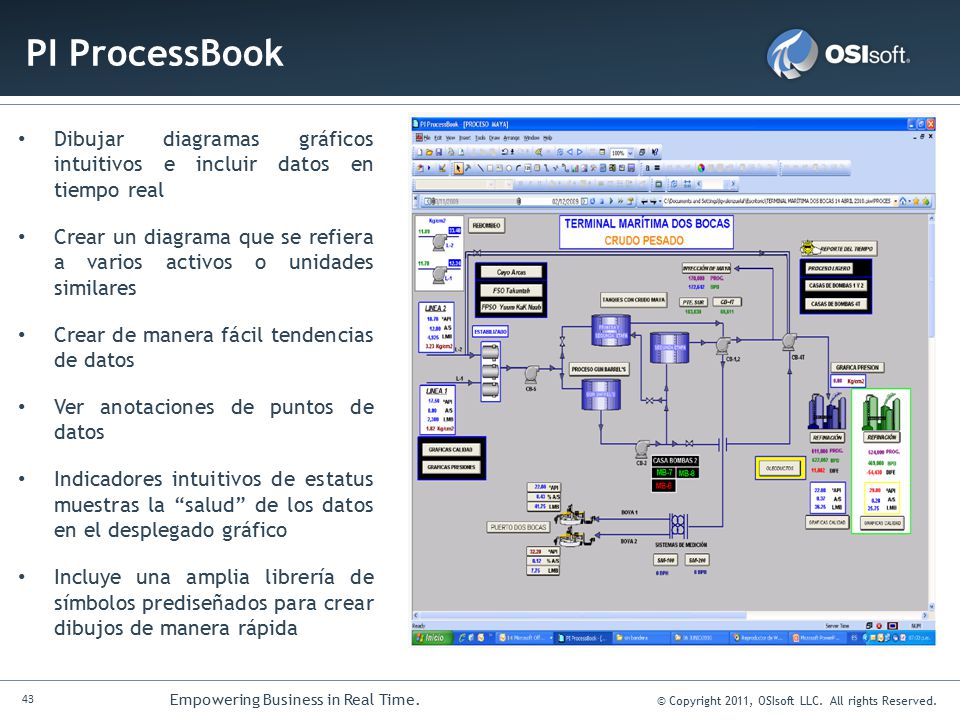

43 PI ProcessBook Dibujar diagramas gráficos intuitivos e incluir datos en tiempo real Crear un diagrama que se refiera a varios activos o unidades similares Crear de manera fácil tendencias de datos Ver anotaciones de puntos de datos Indicadores intuitivos de estatus muestras la “salud” de los datos en el desplegado gráfico Incluye una amplia librería de símbolos prediseñados para crear dibujos de manera rápida

44 PI ProcessBook and ActiveView

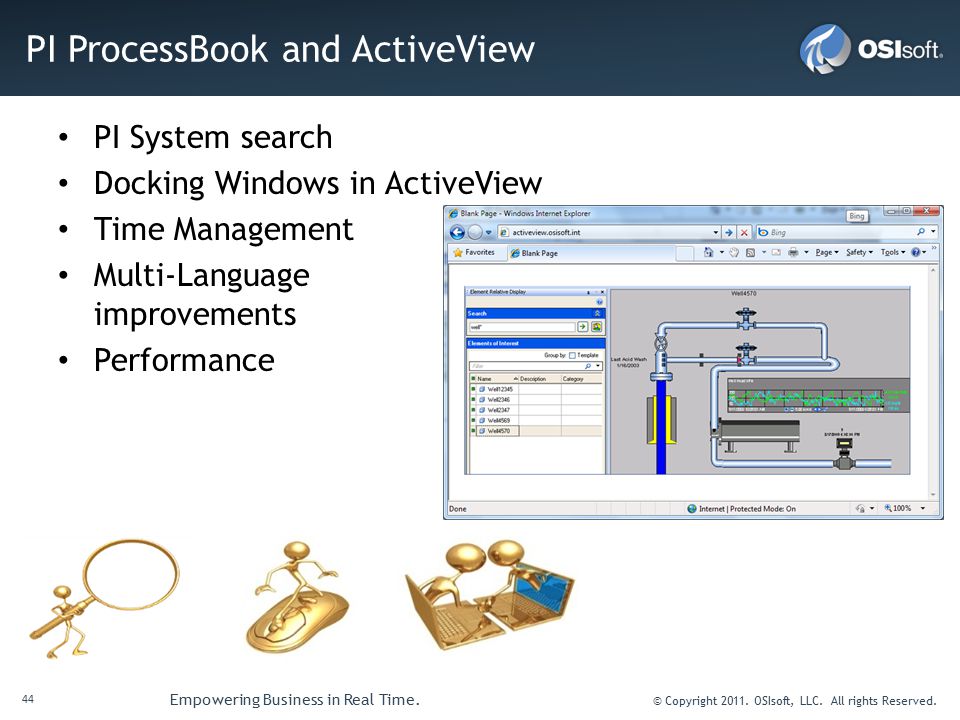

PI System search Docking Windows in ActiveView Time Management Multi-Language improvements Performance First of all I need to define the terms "Docked" and "Undocked". A window is docked when it is a child of another window. i.e. it is contained by some parent window, which moves and sizes it appropriately when the main window is resized. It is important to understand that it is the parent window which is responsible for positioning the "docked" window. On the other hand, a window is undocked (or floating) when it is a popup window. i.e. the tool window still has an owner, but it is not contained in any way.

45 PI DataLink Complemento de PI para Microsoft Excel y para Lotus
Crea reportes y análisis interactivos en hojas de cálculo Hojas de cálculo actualizadas cada vez que el usuario ajusta un rango de tiempo Hojas de cálculo pueden también ser integradas con contextos

46 PI DataLink para Excel Services (DLES)

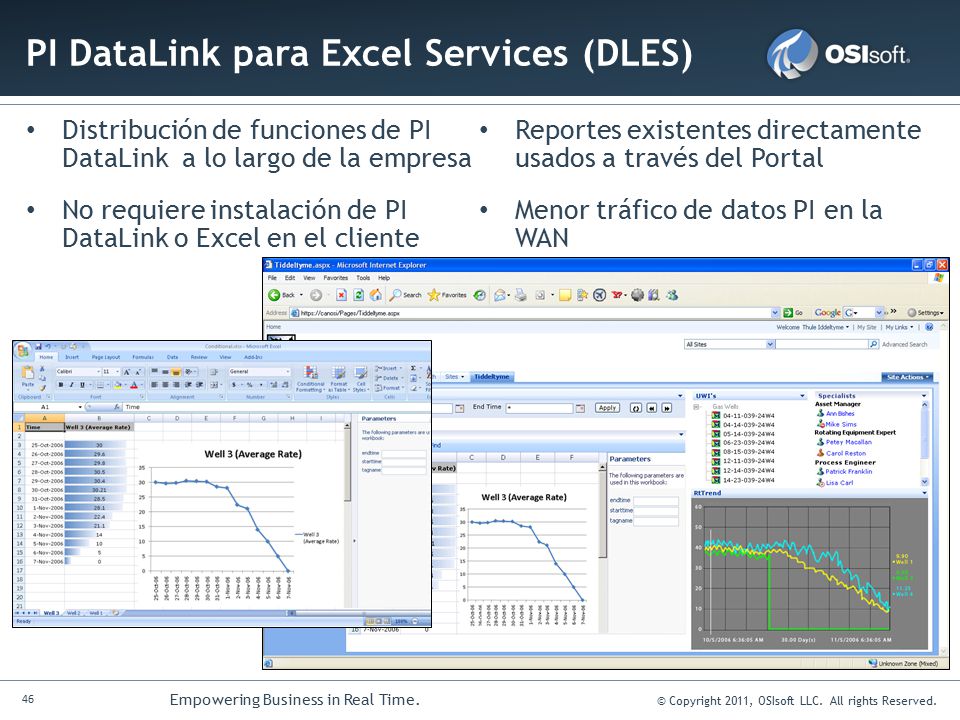

Distribución de funciones de PI DataLink a lo largo de la empresa Reportes existentes directamente usados a través del Portal No requiere instalación de PI DataLink o Excel en el cliente Menor tráfico de datos PI en la WAN 46

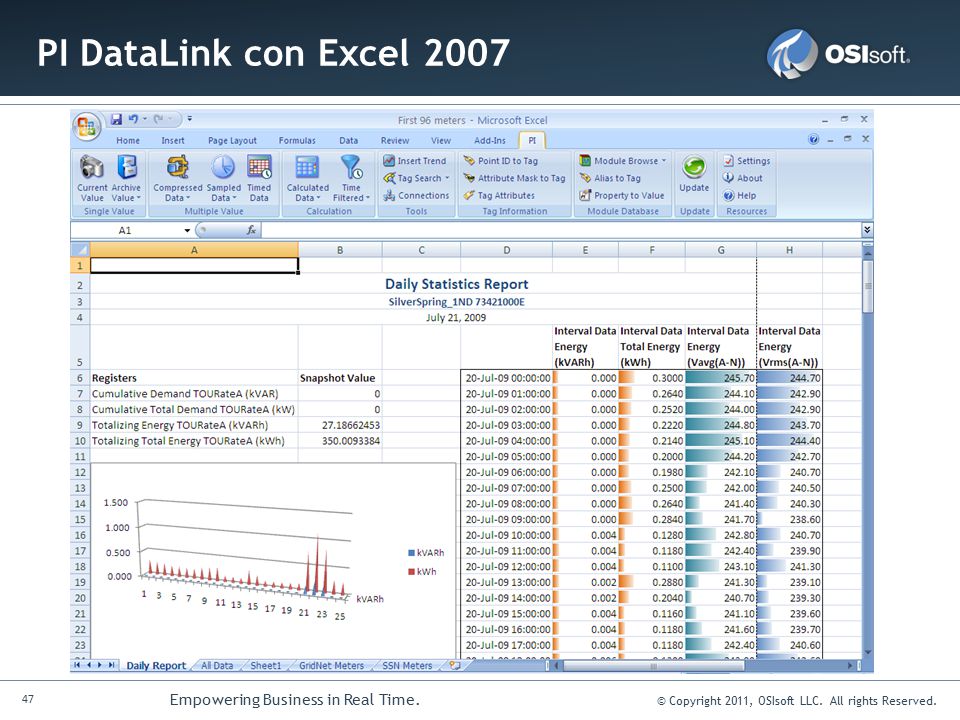

47 * * PI DataLink con Excel 2007 * *

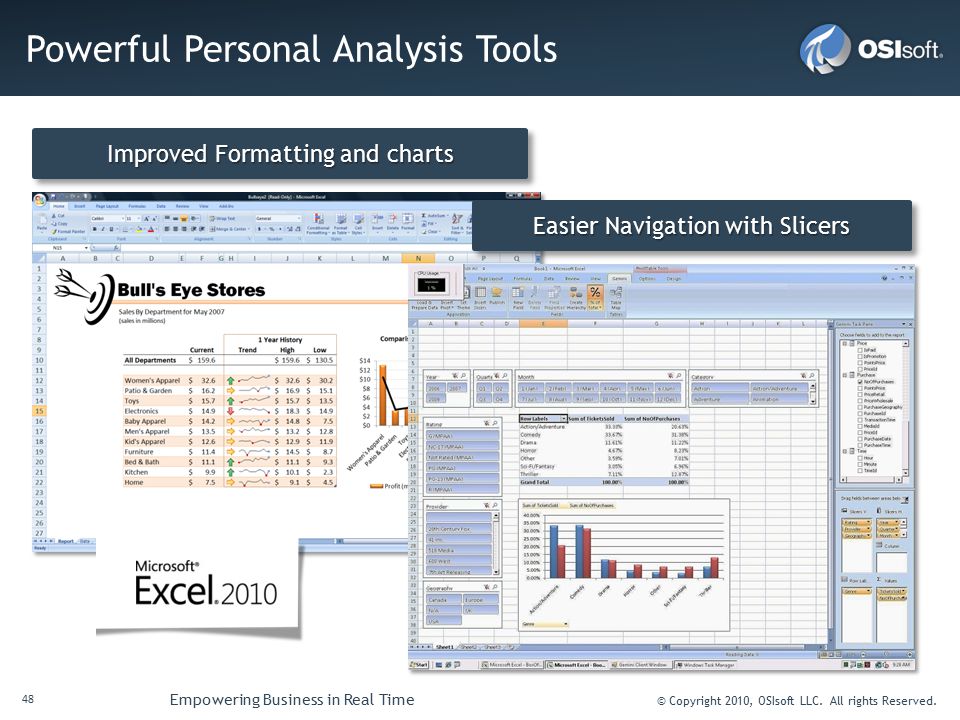

48 Powerful Personal Analysis Tools
Improved Formatting and charts Easier Navigation with Slicers

49 PI DataLink 2010

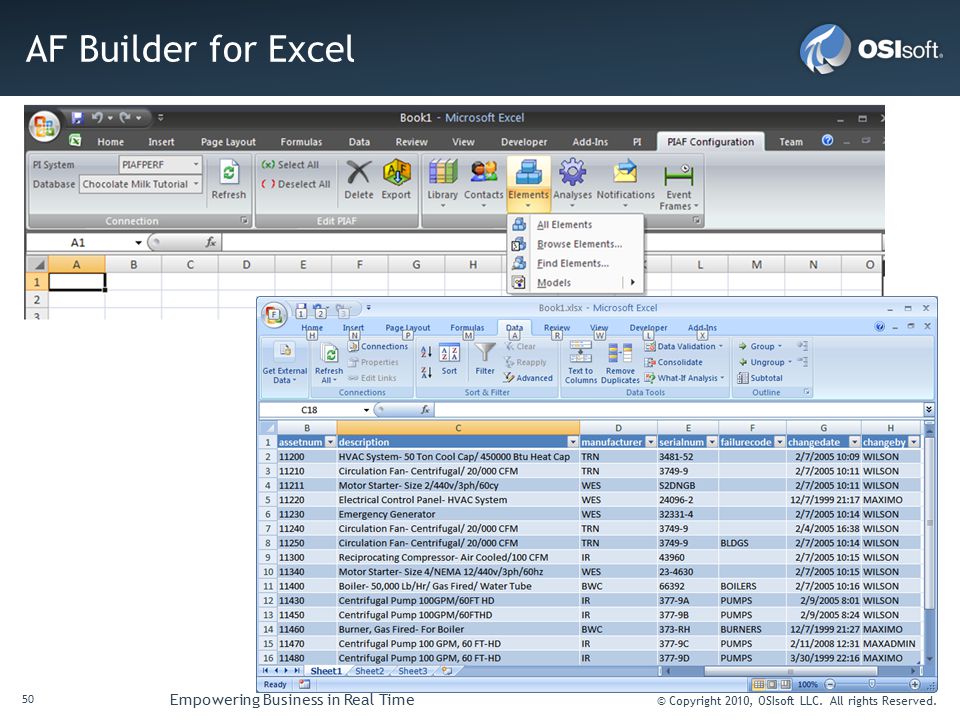

50 AF Builder for Excel AF Builder for Excel:
Add-in para utilizar la jerarquía de AF en Excel.-

51 Los Thin Clients

52 PI Webparts

53 RtBusiness Package

54 Arquitectura de Integración

55 OSIsoft has 480+ interfaces to DCS/PLC, LIMS, OPC, SCADA Systems
Infraestructura típica del PI System Data Center Central PI System The Visuals – Visualization The Analytics – BI and BAM The Server – Operations Information Central IT Monitor Network Performance Network Traffic Enterprise Systems ERP Accounting Marketing The Visuals for Central Users ProcessBook DataLink RtWebParts Corporate LAN/WAN Connects via OLEDB or specialized interfaces to PI Typical site architecture The Server The Analytics The Visuals Plant LAN AF PI Archive & Module DB RtWebParts Server Gateways & Connectors Smart Connector and Interface Nodes Advanced Computing Engine Plant Users Maintenance Systems Plant level app servers Process Control Secure LAN Data Left in Place Data Stored in the PI Archive 3rd party historians Relational Data Smart Clients ProcessBook DataLink Thin Clients RtWebParts iViews PLC / Instrument Systems Manual Data SCADA/DCS LIMS Systems OSIsoft has 480+ interfaces to DCS/PLC, LIMS, OPC, SCADA Systems

56 Aplicación en el Negocio Petrolero
El Problema BD Operacionales Sistemas Subsuelo Análisis de Yacimientos Modelos de Pozos Información TR SCADA Histórico de Producción Múltiples fuentes de datos no integradas No existe una ontología común Se pierde la integridad del dato Se pierde mucho tiempo accediendo a los datos Se dificulta la toma de decisiones Todo los datos terminan en una hoja de cálculo Existen múltiples versiones de la información ¿? ¡Mejor vacío todo en una hoja de Excel!

57 Histórico de Producción

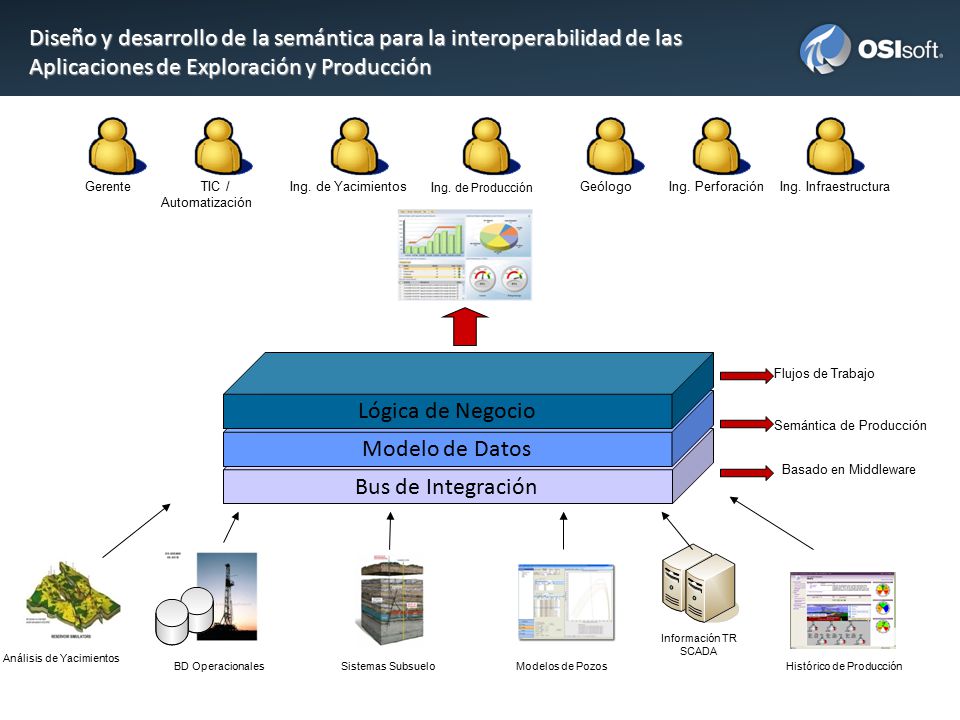

Diseño y desarrollo de la semántica para la interoperabilidad de las Aplicaciones de Exploración y Producción Análisis de Yacimientos BD Operacionales Sistemas Subsuelo Modelos de Pozos Información TR SCADA Histórico de Producción Ing. de Producción Bus de Integración Modelo de Datos Lógica de Negocio Ing. de Yacimientos Geólogo Ing. Perforación Gerente Ing. Infraestructura TIC / Automatización Basado en Middleware Semántica de Producción Flujos de Trabajo 57

58 Ejemplo de Integración con SAP
Socio de negocios OSIsoft desde 1996: SAP Production Planning-Process Industries (SAP PP-PI) module SAP Plant Maintenance (SAP-PM) module SAP Quality Management (SAP-QM) module Paquete “OSIsoft Business Package” para Portal SAP Miembro de la Comunidad ES de SAP (Enterprise Services) Miembro de la Red de Valor para Químicos, Minería y Servicios Públicos Servicios Enterprise para Enterprise Service Repository de SAP AMI MDUS Solution and participant in SAP Lighthouse Council

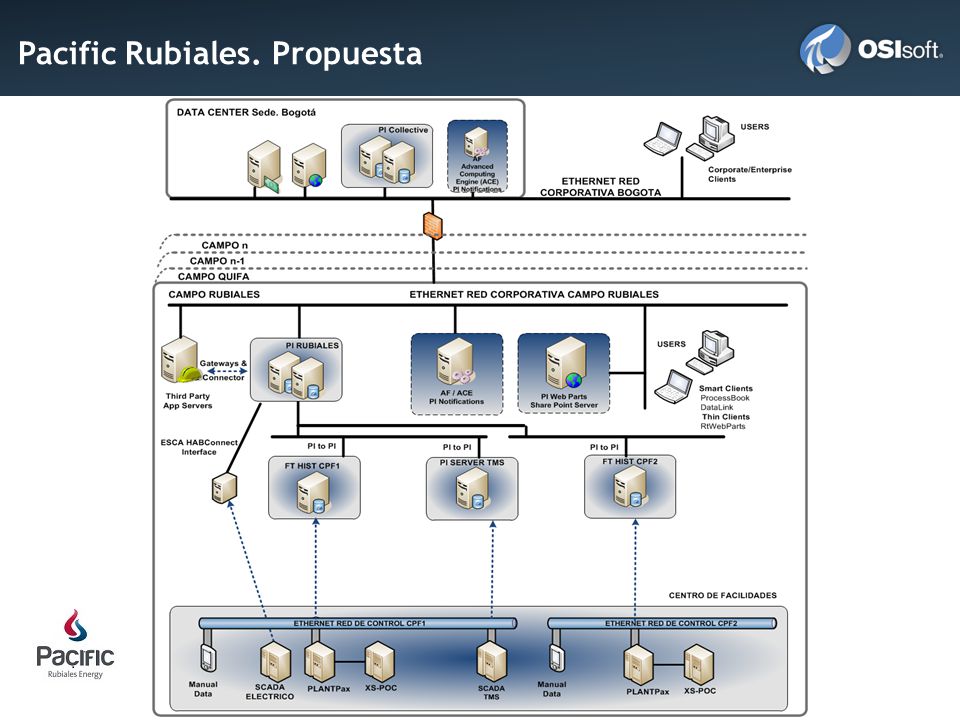

59 Pacific Rubiales. Propuesta

60 Ejemplos en el proceso de producción
En cuanto al proceso de Yacimientos, podemos mencionar los siguientes ejemplos de aplicación: Con PI se puede monitorear y calcular la cantidad precisa de nitrógeno  o gas que se debe inyectar a los pozos de modo que no pierdan producción por falta de presión de inyección ó que pierdan dinero por un exceso en la misma. Monitoreo de sensores de fondo de presión y temperatura. Monitoreo de vibraciones de equipos para evitar paros que afecten la producción. Análisis de desempeño de equipos (eficiencia real contra eficiencia de diseño) lo cual los ayuda a no desperdiciar energía y a enfocar mejor sus esfuerzos de mantenimiento (mantenimiento basado en condiciones). Integración con SAP. Reportes de cumplimiento de normas y reportes de producción. PI System puede guardar información relativa a la perforación del pozo la cual es muy útil en el momento de operarla y frecuentemente esa información se pierde o queda en poder de las empresas que hacen la perforación. Proyectos especiales: Modificaciones de la Red del campo

61 Ejemplos.- Presentación Ecopetrol.
Link
