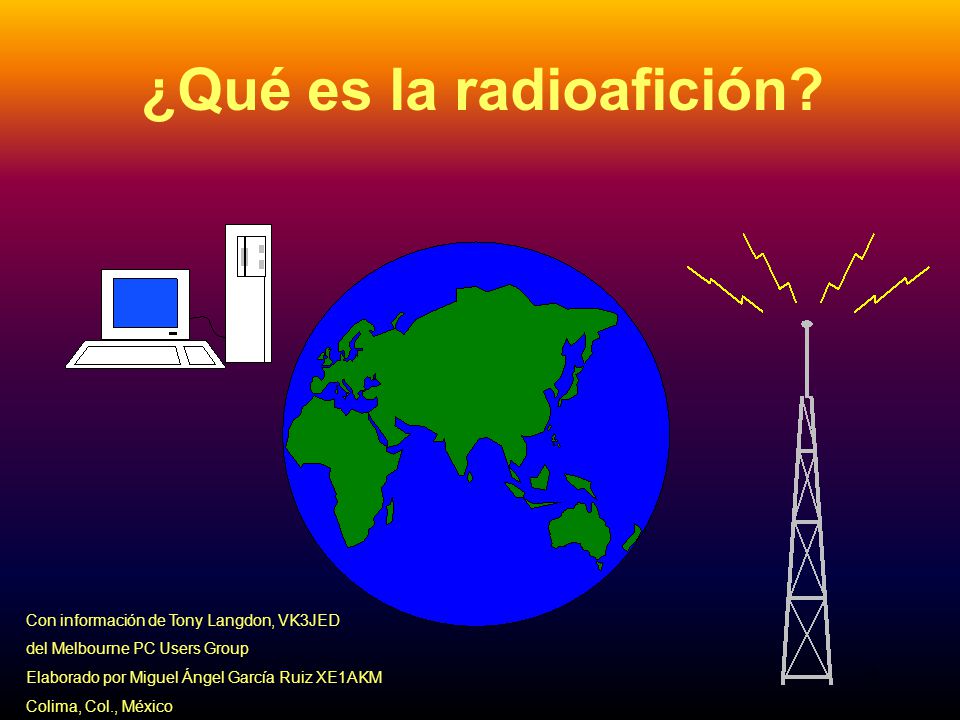

1 ¿Qué es la radioafición?
Con información de Tony Langdon, VK3JED del Melbourne PC Users Group Elaborado por Miguel Ángel García Ruiz XE1AKM Colima, Col., México

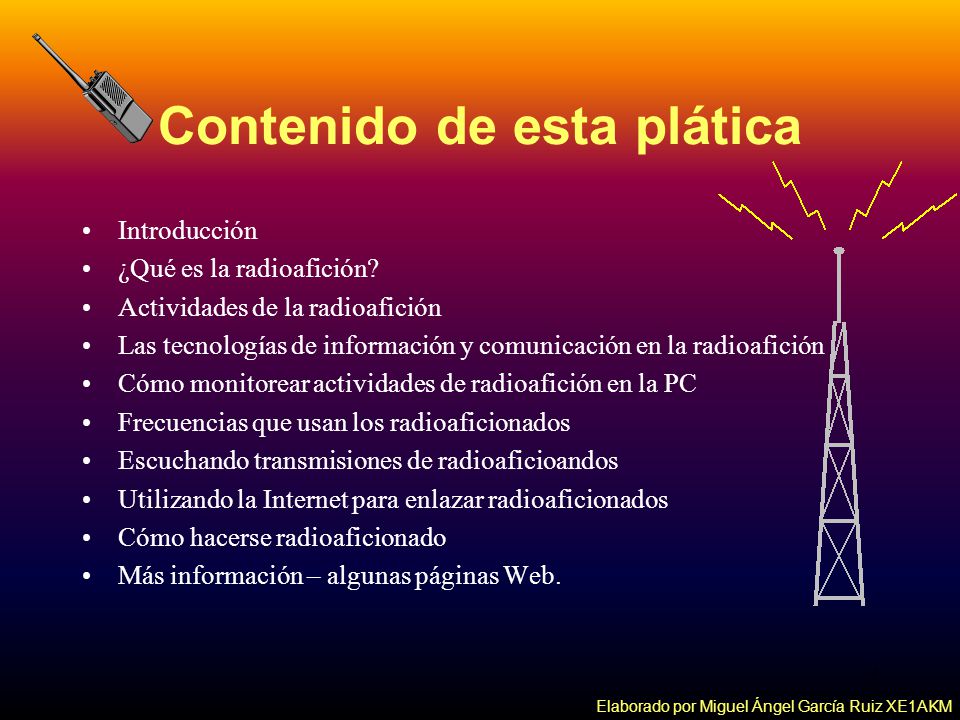

2 Contenido de esta plática
Introducción ¿Qué es la radioafición? Actividades de la radioafición Las tecnologías de información y comunicación en la radioafición Cómo monitorear actividades de radioafición en la PC Frecuencias que usan los radioaficionados Escuchando transmisiones de radioaficioandos Utilizando la Internet para enlazar radioaficionados Cómo hacerse radioaficionado Más información – algunas páginas Web. Elaborado por Miguel Ángel García Ruiz XE1AKM

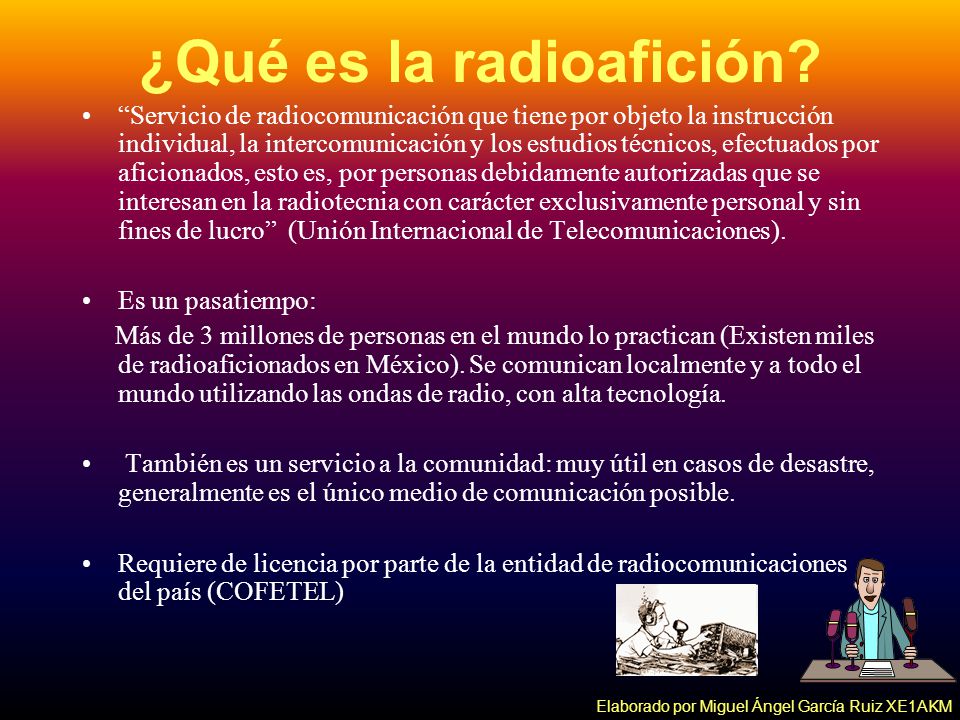

3 ¿Qué es la radioafición?
“Servicio de radiocomunicación que tiene por objeto la instrucción individual, la intercomunicación y los estudios técnicos, efectuados por aficionados, esto es, por personas debidamente autorizadas que se interesan en la radiotecnia con carácter exclusivamente personal y sin fines de lucro” (Unión Internacional de Telecomunicaciones). Es un pasatiempo: Más de 3 millones de personas en el mundo lo practican (Existen miles de radioaficionados en México). Se comunican localmente y a todo el mundo utilizando las ondas de radio, con alta tecnología. También es un servicio a la comunidad: muy útil en casos de desastre, generalmente es el único medio de comunicación posible. Requiere de licencia por parte de la entidad de radiocomunicaciones del país (COFETEL) Elaborado por Miguel Ángel García Ruiz XE1AKM

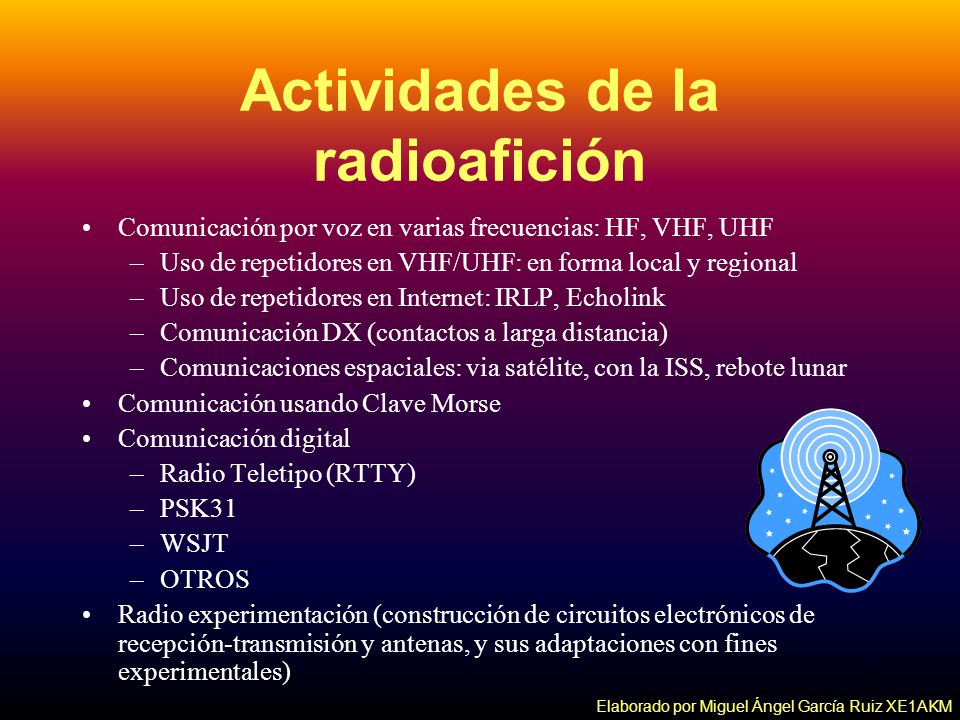

4 Actividades de la radioafición
Comunicación por voz en varias frecuencias: HF, VHF, UHF Uso de repetidores en VHF/UHF: en forma local y regional Uso de repetidores en Internet: IRLP, Echolink Comunicación DX (contactos a larga distancia) Comunicaciones espaciales: via satélite, con la ISS, rebote lunar Comunicación usando Clave Morse Comunicación digital Radio Teletipo (RTTY) PSK31 WSJT OTROS Radio experimentación (construcción de circuitos electrónicos de recepción-transmisión y antenas, y sus adaptaciones con fines experimentales) Elaborado por Miguel Ángel García Ruiz XE1AKM

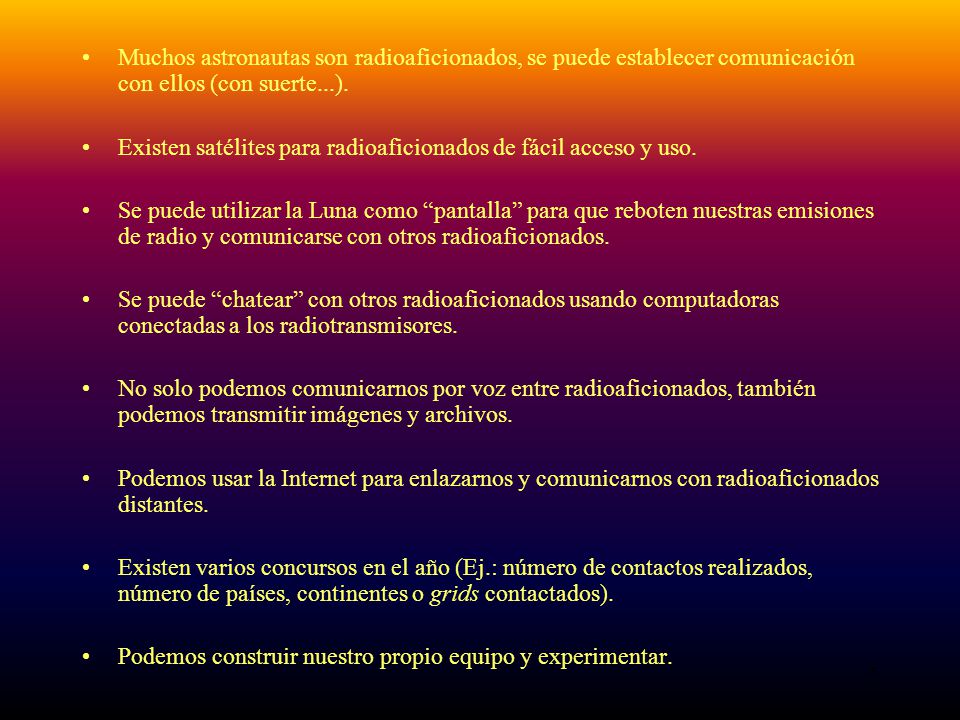

5 Muchos astronautas son radioaficionados, se puede establecer comunicación con ellos (con suerte...).
Existen satélites para radioaficionados de fácil acceso y uso. Se puede utilizar la Luna como “pantalla” para que reboten nuestras emisiones de radio y comunicarse con otros radioaficionados. Se puede “chatear” con otros radioaficionados usando computadoras conectadas a los radiotransmisores. No solo podemos comunicarnos por voz entre radioaficionados, también podemos transmitir imágenes y archivos. Podemos usar la Internet para enlazarnos y comunicarnos con radioaficionados distantes. Existen varios concursos en el año (Ej.: número de contactos realizados, número de países, continentes o grids contactados). Podemos construir nuestro propio equipo y experimentar.

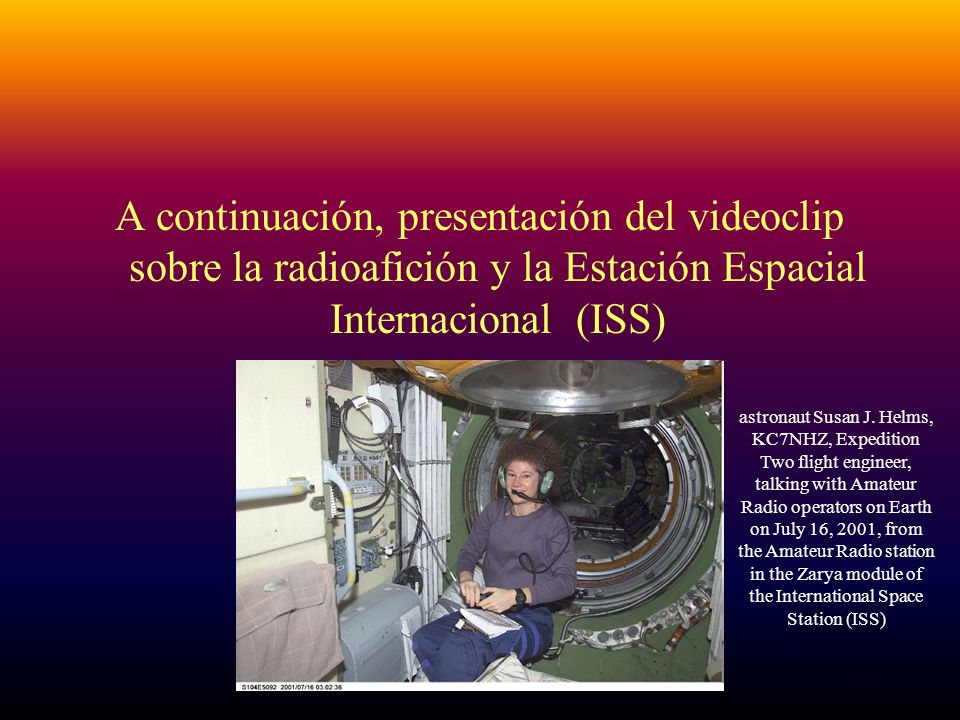

6 A continuación, presentación del videoclip sobre la radioafición y la Estación Espacial Internacional (ISS) astronaut Susan J. Helms, KC7NHZ, Expedition Two flight engineer, talking with Amateur Radio operators on Earth on July 16, 2001, from the Amateur Radio station in the Zarya module of the International Space Station (ISS)

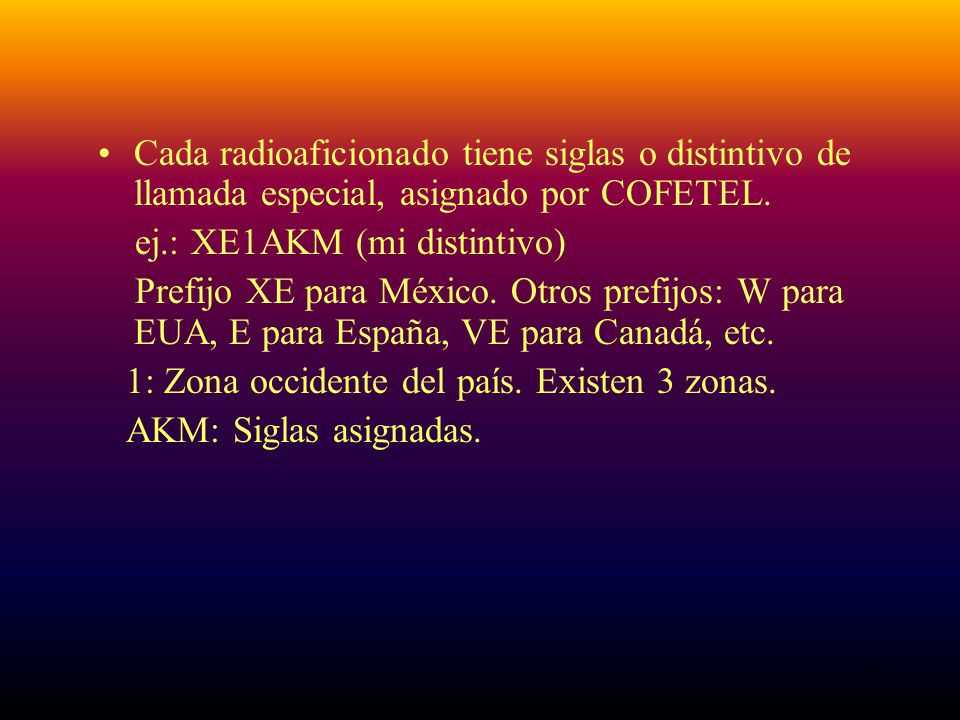

7 Cada radioaficionado tiene siglas o distintivo de llamada especial, asignado por COFETEL.
ej.: XE1AKM (mi distintivo) Prefijo XE para México. Otros prefijos: W para EUA, E para España, VE para Canadá, etc. 1: Zona occidente del país. Existen 3 zonas. AKM: Siglas asignadas.

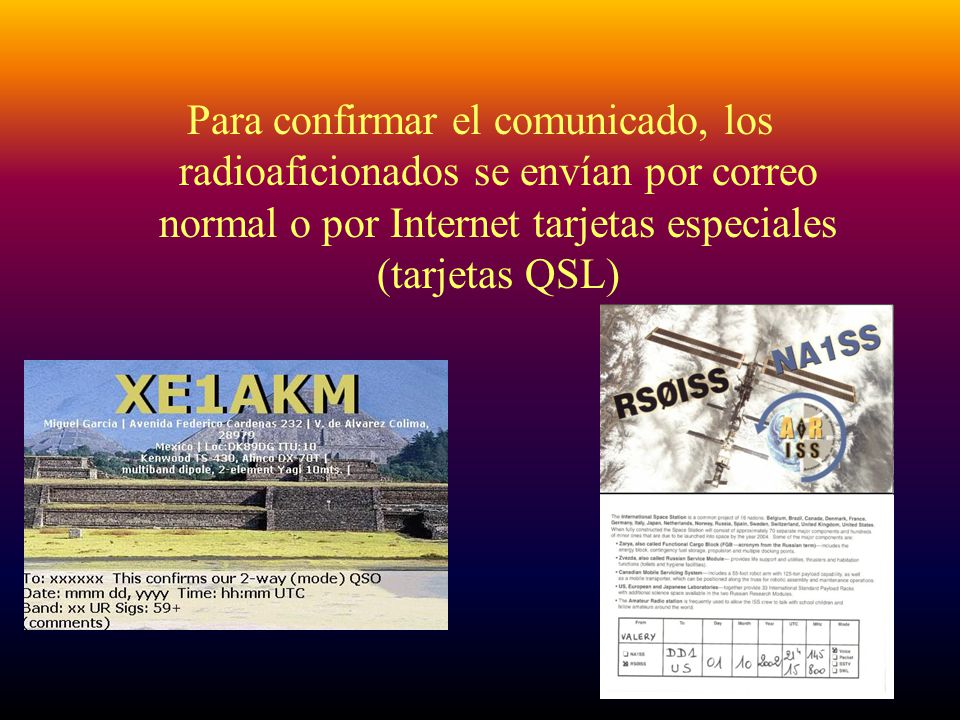

8 Para confirmar el comunicado, los radioaficionados se envían por correo normal o por Internet tarjetas especiales (tarjetas QSL)

9 Las tecnologías de información y comunicación en la radioaficición
Uso de computadoras conectadas a radios para comunicación entre radioaficionados Packet Radio Slow Scan TV (SSTV) RadioTeletipo (RTTY) Narrow Band Teletype (PSK-31, etc.) Procesamiento Digital de Señal (DSP) Enlaces de radio vía Internet Bases remotas y Web Radio Elaborado por Miguel Ángel García Ruiz XE1AKM

10 Equipo básico No se necesita tener equipo costoso o complicado para comunicarse con otros radioaficionados. Se pueden fabricar transmisores-receptores y antenas a bajo costo y fáciles de construir (homebrew) Existen equipos comerciales de baja potencia (QRP) o móviles económicos, de fácil uso.

11 Se pueden fabricar antenas de cable o con materiales baratos, muy efectivas

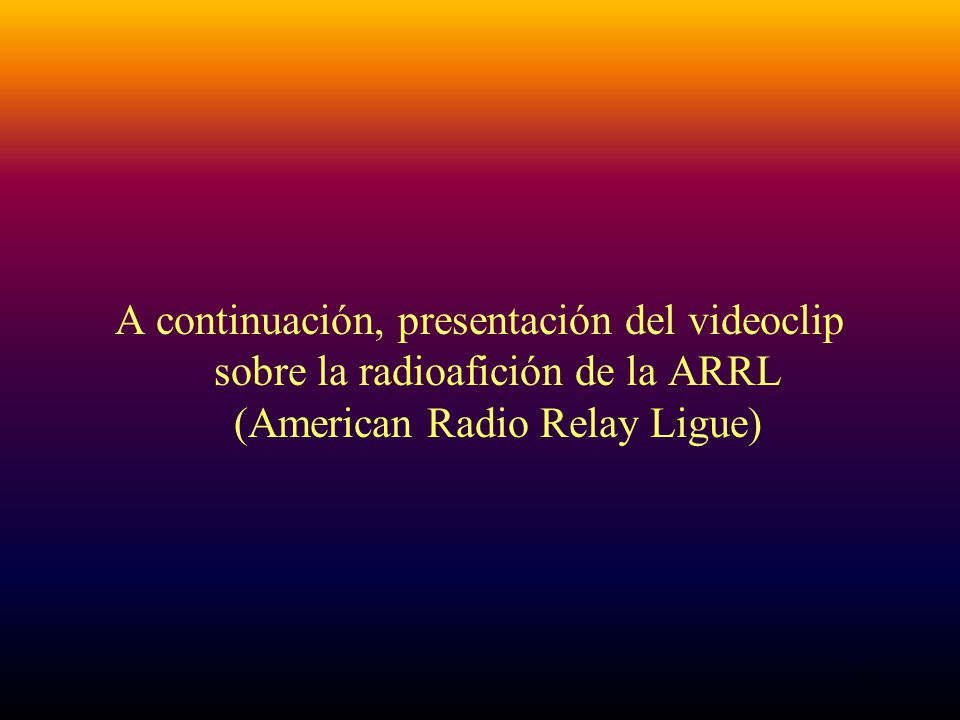

12 A continuación, presentación del videoclip sobre la radioafición de la ARRL (American Radio Relay Ligue)

13 Elaborado por Miguel Ángel García Ruiz XE1AKM

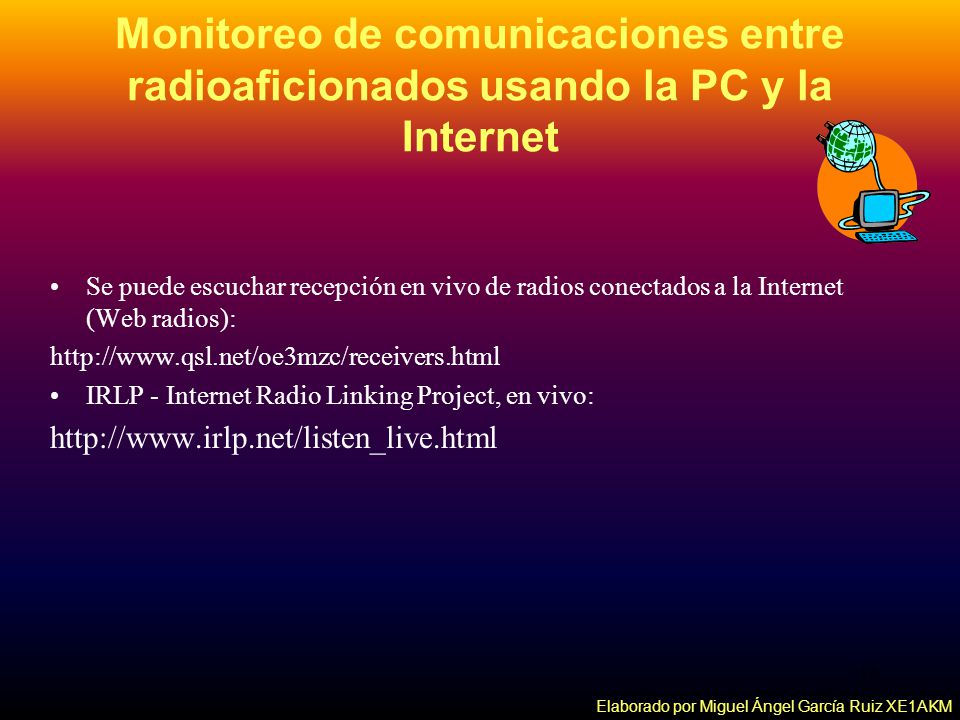

Monitoreo de comunicaciones entre radioaficionados usando la PC y la Internet Se puede escuchar recepción en vivo de radios conectados a la Internet (Web radios): IRLP - Internet Radio Linking Project, en vivo: Elaborado por Miguel Ángel García Ruiz XE1AKM

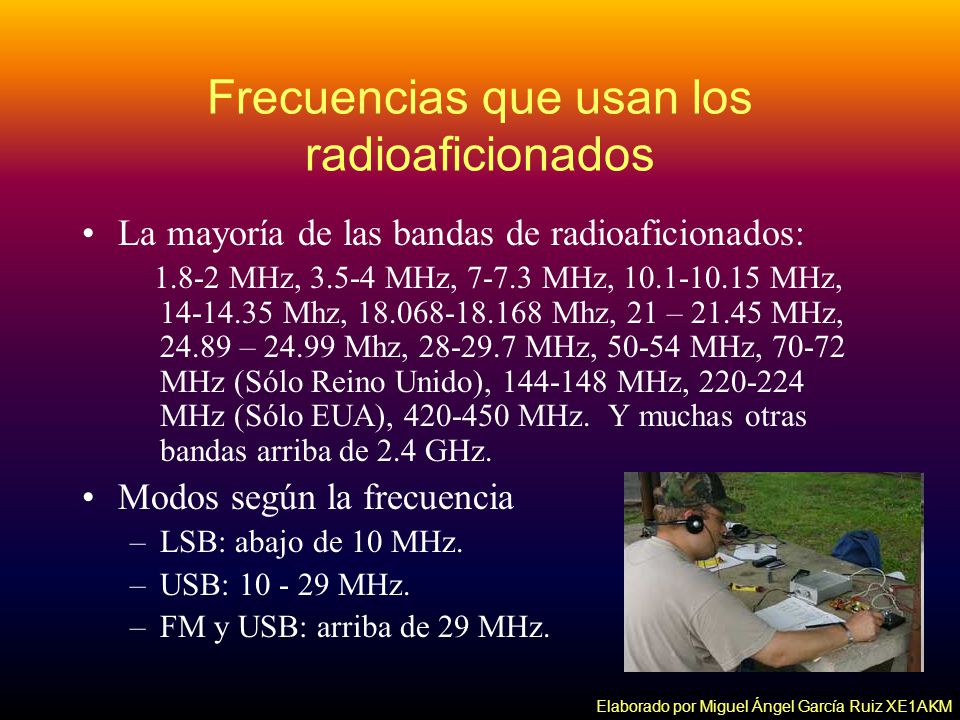

14 Frecuencias que usan los radioaficionados
La mayoría de las bandas de radioaficionados: 1.8-2 MHz, MHz, MHz, MHz, Mhz, Mhz, 21 – MHz, – Mhz, MHz, MHz, MHz (Sólo Reino Unido), MHz, MHz (Sólo EUA), MHz. Y muchas otras bandas arriba de 2.4 GHz. Modos según la frecuencia LSB: abajo de 10 MHz. USB: MHz. FM y USB: arriba de 29 MHz. Elaborado por Miguel Ángel García Ruiz XE1AKM

15 Recepción de comunicaciones de radioaficionados (SWL)
Aparatos Receptores Radio de onda corta (Shortwave) (0-30 MHz) Debe tener opción de BFO o SSB/CW De preferencia sintonizador digital A esta actividad se le llama SWL (Shortwave Listener) Scanner de VHF/UHF Generalmente tienen recepción en FM, Frecuencias desde 29Mhz hasta varios Ghz Elaborado por Miguel Ángel García Ruiz XE1AKM

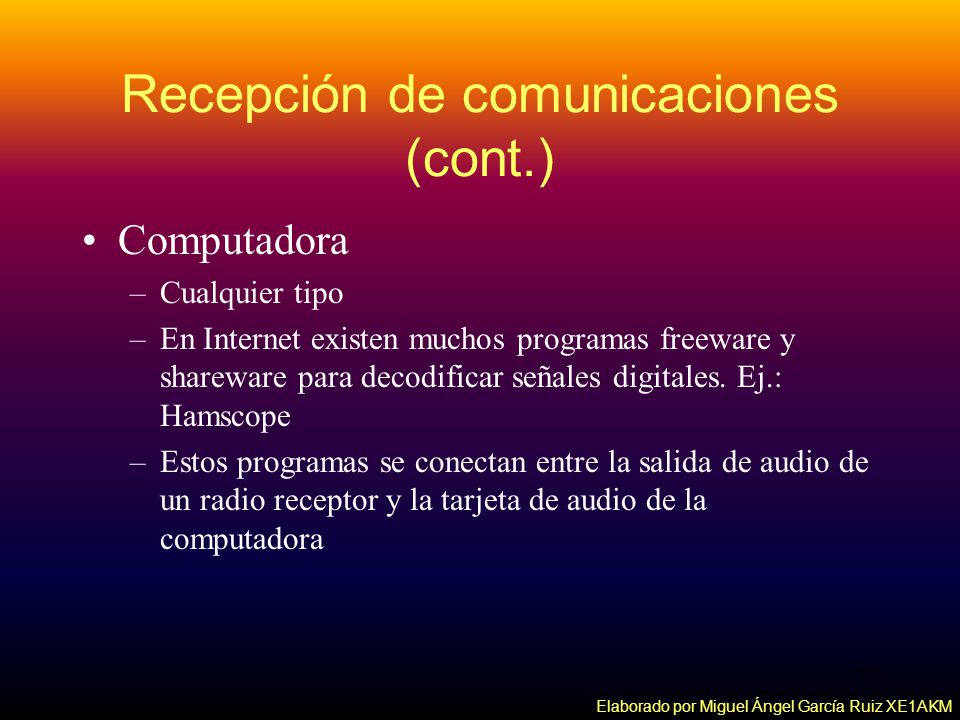

16 Recepción de comunicaciones (cont.)
Computadora Cualquier tipo En Internet existen muchos programas freeware y shareware para decodificar señales digitales. Ej.: Hamscope Estos programas se conectan entre la salida de audio de un radio receptor y la tarjeta de audio de la computadora Elaborado por Miguel Ángel García Ruiz XE1AKM

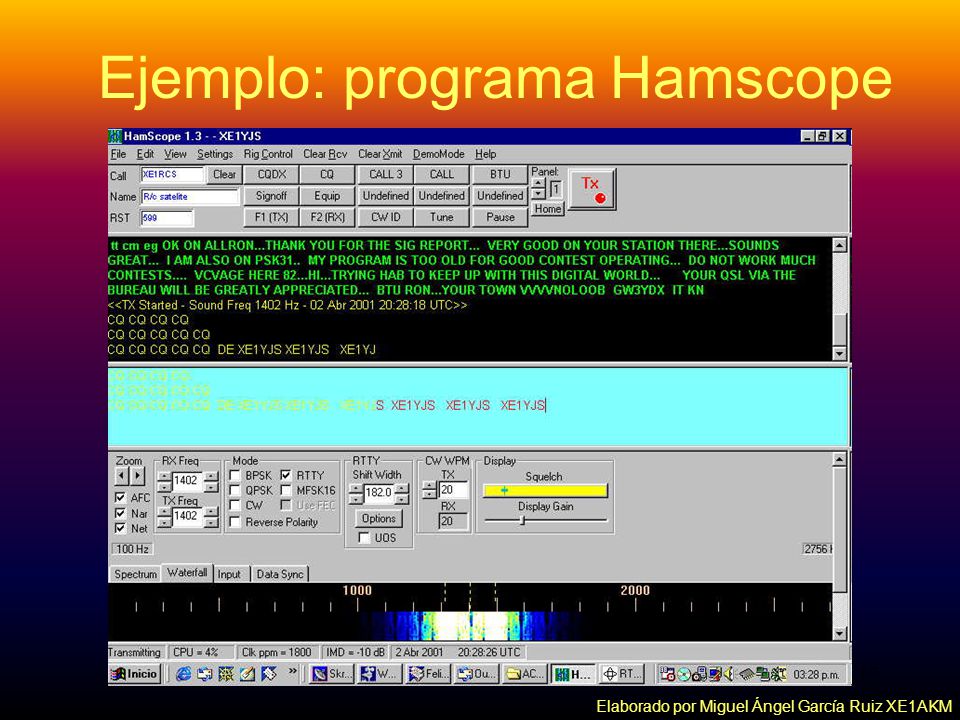

17 Ejemplo: programa Hamscope
Elaborado por Miguel Ángel García Ruiz XE1AKM

18 Elaborado por Miguel Ángel García Ruiz XE1AKM
Beacons (balizas) Equipo de radio que transmite continuamente una señal de identificación, generalmente en clave Morse. Se usan con fines de estudios de propagación y experimentos científicos de la atmósfera. Existen cientos de beacons para varias frecuencias, esp. en la banda de 10 metros ( Mhz) y la banda de 6 metros ( Mhz). DEMOSTRACIÓN: Recepción del beacon instalado en el Campus Colima ( Mhz), decodificación con el programa Hamscope y el radio receptor Elaborado por Miguel Ángel García Ruiz XE1AKM

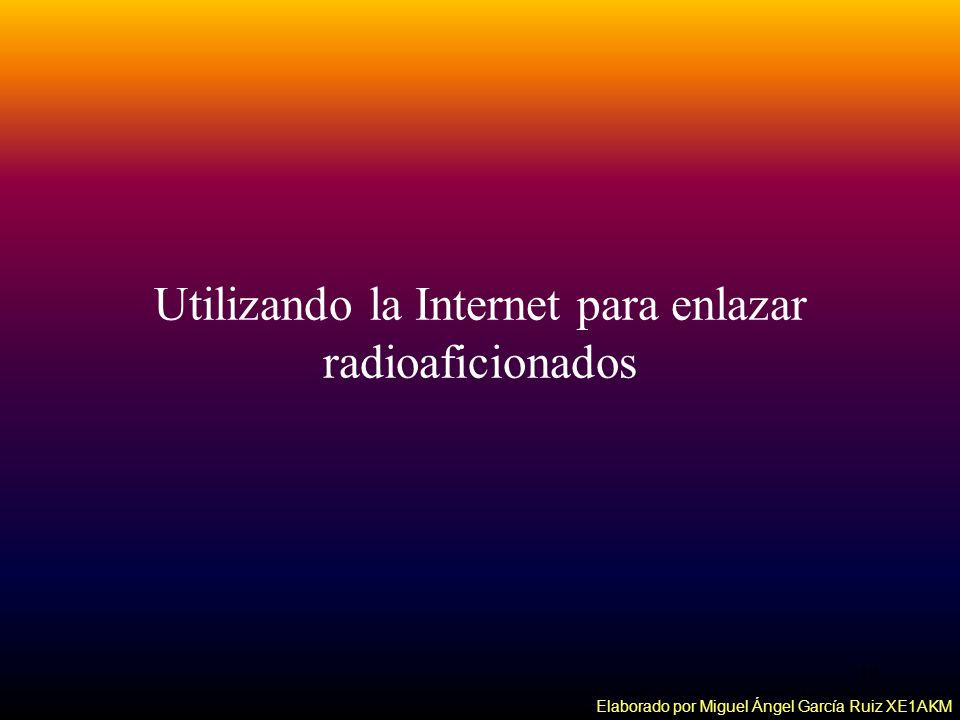

19 Utilizando la Internet para enlazar radioaficionados
Elaborado por Miguel Ángel García Ruiz XE1AKM

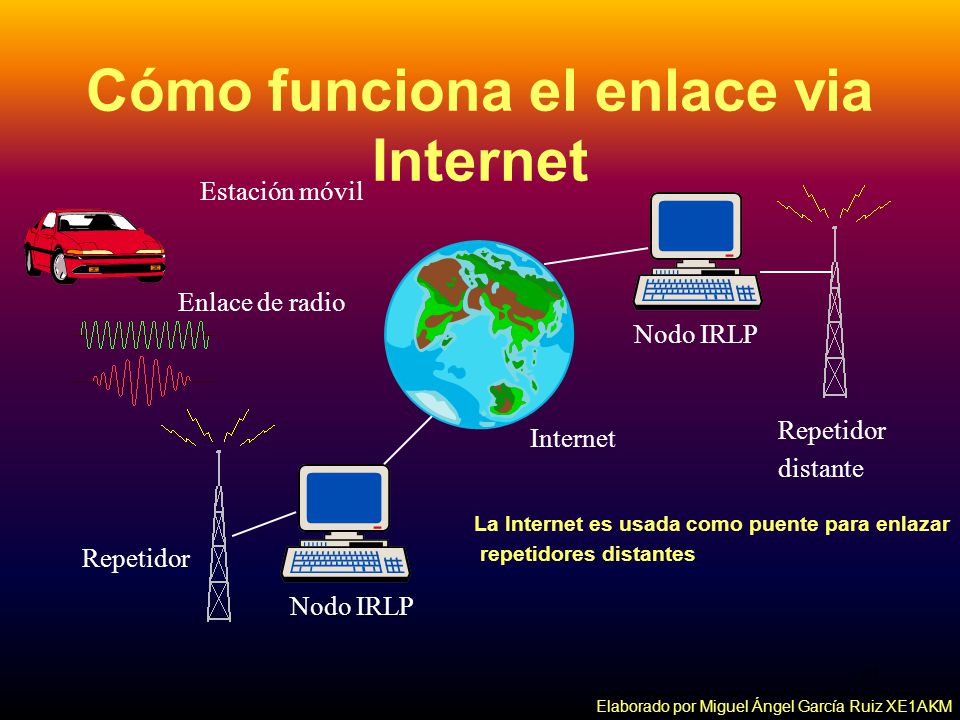

20 Cómo funciona el enlace via Internet
Estación móvil Enlace de radio Nodo IRLP Repetidor distante Internet La Internet es usada como puente para enlazar repetidores distantes Repetidor Nodo IRLP Elaborado por Miguel Ángel García Ruiz XE1AKM

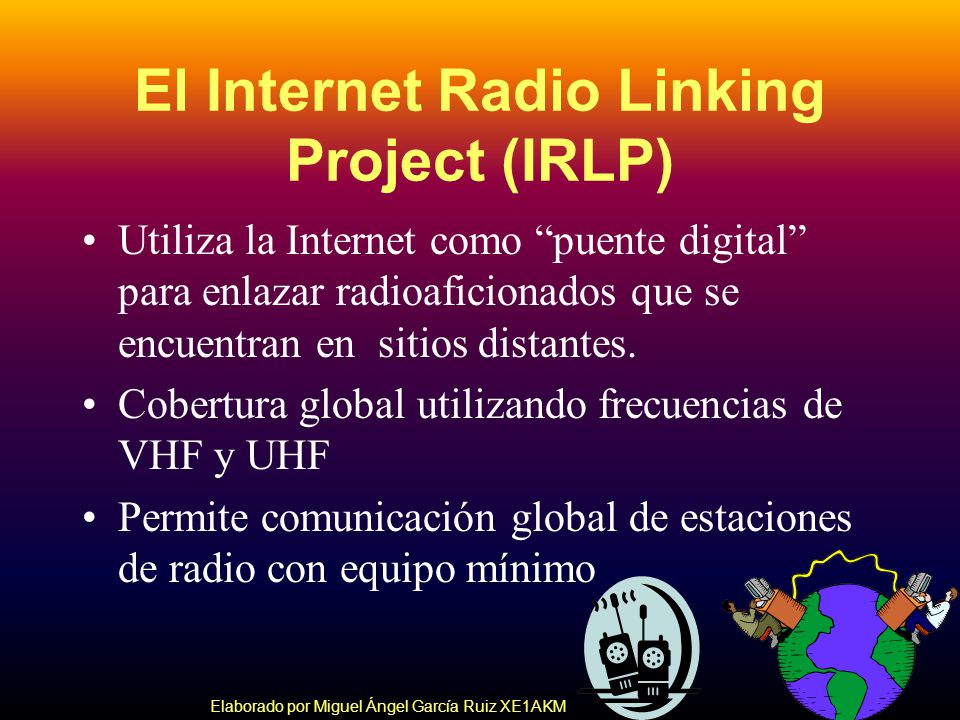

21 El Internet Radio Linking Project (IRLP)
Utiliza la Internet como “puente digital” para enlazar radioaficionados que se encuentran en sitios distantes. Cobertura global utilizando frecuencias de VHF y UHF Permite comunicación global de estaciones de radio con equipo mínimo Elaborado por Miguel Ángel García Ruiz XE1AKM

22 Echolink Otra estructura de comunicaciones por Internet, similar a IRLP

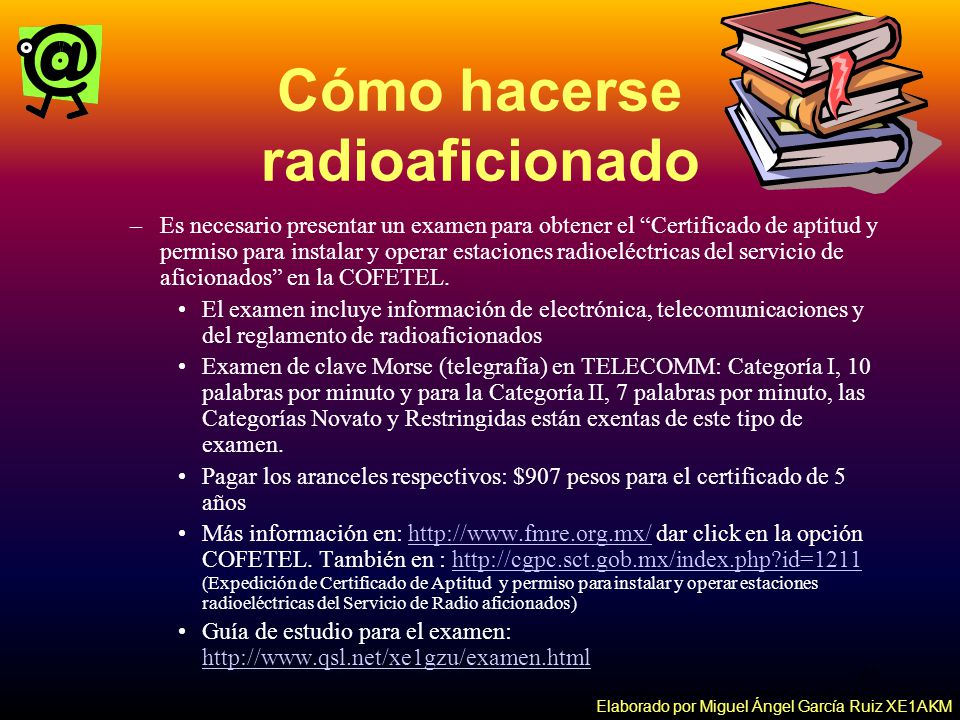

23 Cómo hacerse radioaficionado
Es necesario presentar un examen para obtener el “Certificado de aptitud y permiso para instalar y operar estaciones radioeléctricas del servicio de aficionados” en la COFETEL. El examen incluye información de electrónica, telecomunicaciones y del reglamento de radioaficionados Examen de clave Morse (telegrafía) en TELECOMM: Categoría I, 10 palabras por minuto y para la Categoría II, 7 palabras por minuto, las Categorías Novato y Restringidas están exentas de este tipo de examen. Pagar los aranceles respectivos: $907 pesos para el certificado de 5 años Más información en: dar click en la opción COFETEL. También en : (Expedición de Certificado de Aptitud y permiso para instalar y operar estaciones radioeléctricas del Servicio de Radio aficionados) Guía de estudio para el examen: Elaborado por Miguel Ángel García Ruiz XE1AKM

24 Una vez obtenido el certificado de radioaficionado, es conveniente inscribirse a la FMRE (Federación Mexicana de Radio Experimentadores), por medio de un club local.

25 Más Información sobre la radioafición
IRLP: Echolink: Definiciones e historia de la radioafición: Federación Mexicana de Radioexperimentadores Portal de radioafición americano: Radioexperimentación (homebrew): Información sobre antenas para radioaficionados: Elaborado por Miguel Ángel García Ruiz XE1AKM

26 Correo e.: mgarcia@ucol.mx
Gracias Miguel García XE1AKM Correo e.: Frecuencia: Mhz VHF
