Interconecta ordenadores personales y estaciones de trabajo en oficinas, fábricas, etc., para compartir recursos e intercambiar datos y aplicaciones.

Presentaciones similares


Presentación del tema: "Interconecta ordenadores personales y estaciones de trabajo en oficinas, fábricas, etc., para compartir recursos e intercambiar datos y aplicaciones."— Transcripción de la presentación:

1

2

3

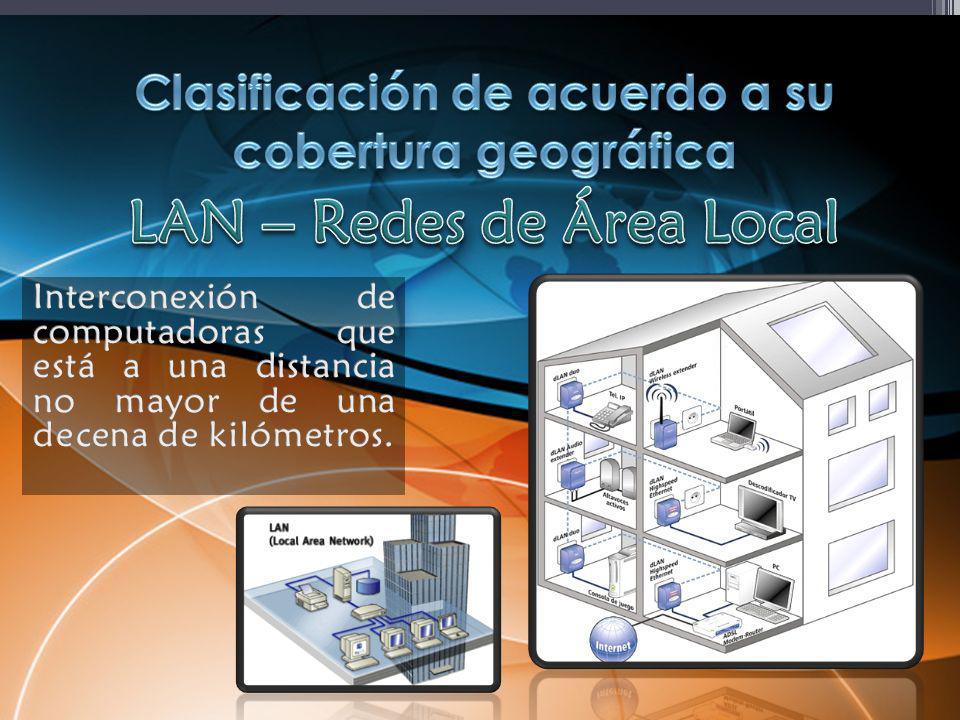

4 Interconecta ordenadores personales y estaciones de trabajo en oficinas, fábricas, etc., para compartir recursos e intercambiar datos y aplicaciones. Capacidad de transmisión comprendida entre 1 Mbps y 1 Gbps. Extensión máxima no superior a 3 km La simplicidad del medio de transmisión que utiliza Posibilidad de conexión con otras redes

5

6

7

8

9

10 Las redes inalámbricas son aquellas que se comunican por un medio de transmisión no guiado, es decir sin la utilización de cables, mediante ondas electromagnéticas. La transmisión y la recepción de datos se realiza a través de antenas. Los principales medios de transmisión son: Infrarrojos Láser Radio

11

12

13 Cabezal o raíz

14

15

16 El Hub central al retransmitir las señales amplifica la potencia e incrementa la distancia a la que puede viajar la señal. Permite priorizar las comunicaciones de distintas computadoras. Se permite conectar más dispositivos gracias a la inclusión de concentradores secundarios.

17 Se requiere más cable. Si se viene abajo el segmento principal todo el segmento se viene abajo con él. Es más difícil su configuración.

18 La topología telaraña es un tipo de topología física que utiliza conexiones punto a punto en donde los ordenadores se encuentran conectados entre sí por medio de cables separados a diferencia de otras topologías

19 En una red telaraña la información es enviada únicamente a los dispositivos que se encuentran conectados eliminando así las colisiones e interferencias que pueden producirse cuando la información es compartida por varios dispositivos No es tan utilizada ya que al necesitar demasiado cableado resulta ser más costosa pero es utilizada principalmente en áreas urbanas, redes municipales, campus universitarios y vecindarios. Esta topología se involucra o se efectúa a través de redes WAN. Es utilizada en pequeñas redes La información enviada por medio de esta topología puede circular por diferentes rutas a través de la red.

20

21 Ofrece fiabilidad y seguridad: Esto se debe a que la información enviada solo será vista por el destinatario correspondiente. Mayor velocidad: Esto se debe a que no comparten los enlaces. Es más costosa que las demás topologías debido a que utilizan mayor cantidad de cableado. Su reparación se puede tornar difícil debido a que son complicadas para detectar su conexión por parte del servicio técnico.

22

23 Todas las estaciones de trabajo están conectadas a un punto central (concentrador), formando una estrella física. Cada vez que se quiere establecer comunicación entre dos ordenadores, la información transferida de uno hacia el otro debe pasar por el punto central. La velocidad suele ser alta para comunicaciones entre el nodo central y los nodos extremos, pero es baja cuando se establece entre nodos extremos. Si se rompe un cable sólo se pierde la conexión del nodo que interconectaba. Es fácil de detectar y de localizar un problema en la red.

24 En una red estrella típica, la señal pasa de la tarjeta de red (NIC) de la computadora que esta enviando el mensaje al Hub y este se encarga de enviar el mensaje a todos los puertos. La topología estrella es similar a la Bus, todas las computadoras reciben el mensaje pero solo la computadora con la dirección, igual a la dirección del mensaje puede leerlo.

25 Es fácil de reconfigurar, añadir o remover una computadora es tan simple como conectar o desconectar el cable. Si una computadora o nodo falla, esta no afecta el funcionamiento del resto de la red. La velocidad de comunicación entre dos computadoras en el extremo de la red es baja debido a que esta debe de pasar a través del hub o computadora central, en cambio la comunicación entre el hub o nodo central con cada computador puede ser mayor. Es costosa ya que requiere más cable que la topología Bus y Anillo. El cable viaja por separado del Hub a cada computadora. Si el Hub se cae, la red no tiene comunicación. Si una computadora se cae, no puede enviar ni recibir mensajes.

26

27

28

29

30

31 Todos los tipos de topologías están basados en normas internacionales estándar cuales determinan el hardware para que los fabricantes de las computadoras y partes para las redes puedan vender sus productos y estos productos sean compatibles

32 Las redes de trabajo en forma de BUS emplean una especie de espina dorsal (Backbone) para conectar todos los equipos. Un cable único, espinal dorsal funciona como medio de comunicación compartida a que los equipo se conectan a trabes de un conector de interfaz (hardware que ecualiza los niveles de las señales mandadas y recibidas.)

33 Las computadoras no son responsables de mover los datos desde un PC. Las computadoras regeneran las señales y mueven los datos a lo largo de la red; debido a que los datos, o la señal electrónica, son enviados por toda la red, viajan desde un extremo del cable a l otro. Para el rebote de la señal, el componente terminador.

34 Esta tecnología es fácil de instalar, y no requiere mucho cableado. Trabaja mejor en numero limitados de equipos, si se trabaja con una docena de equipos es muy probable que presenten problemas de rendimiento. Adicionalmente si el cable que funciona como espina dorsal falla, la red completa queda fuera de servicio.
