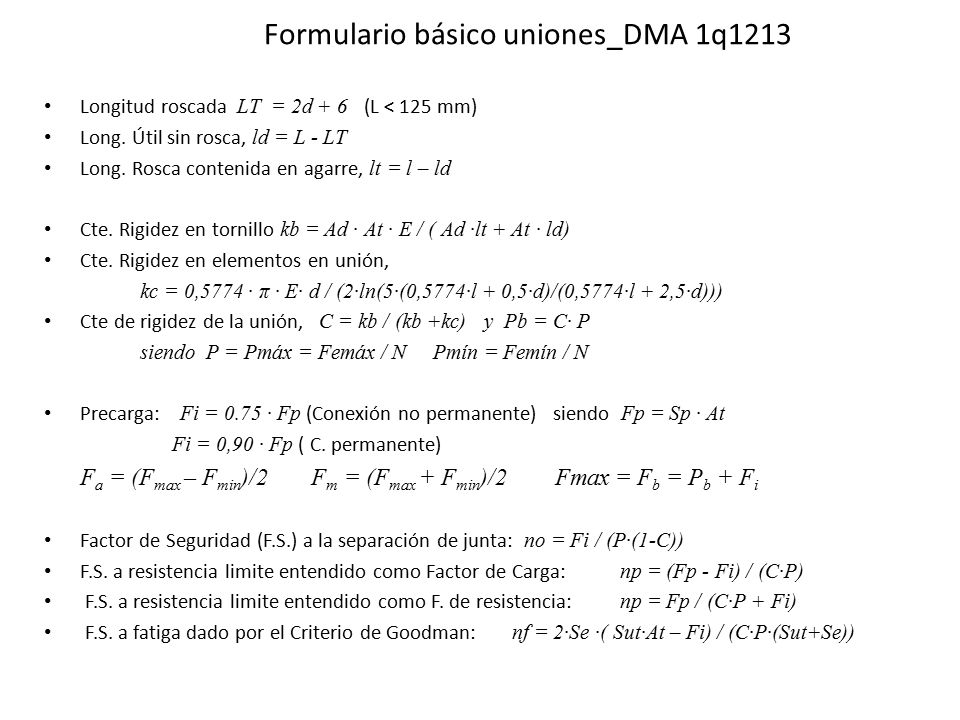

Formulario básico uniones_DMA 1q1213

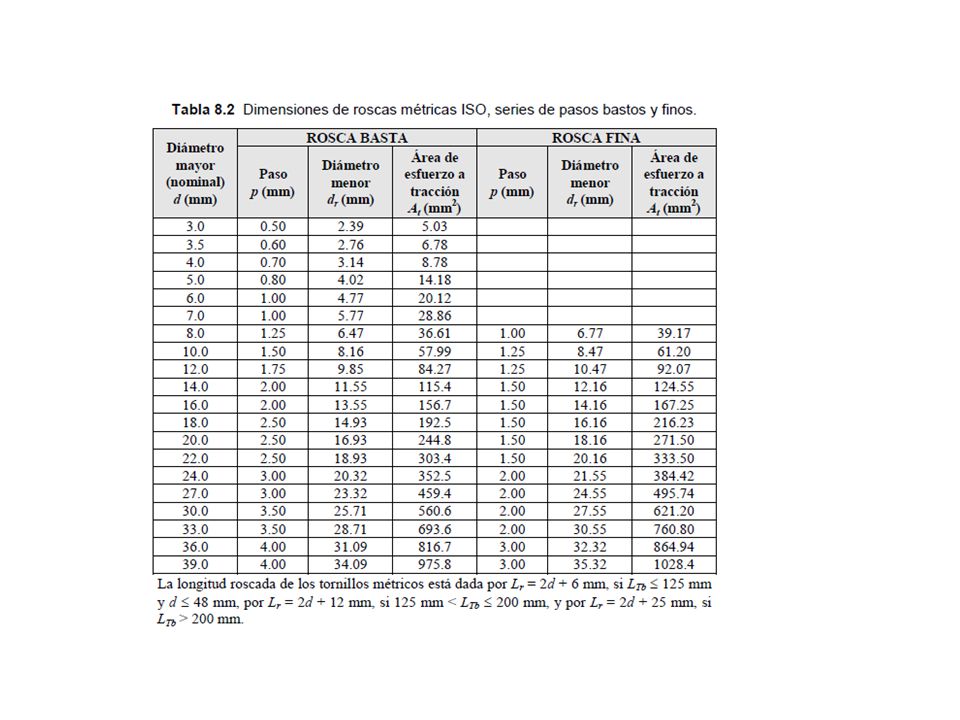

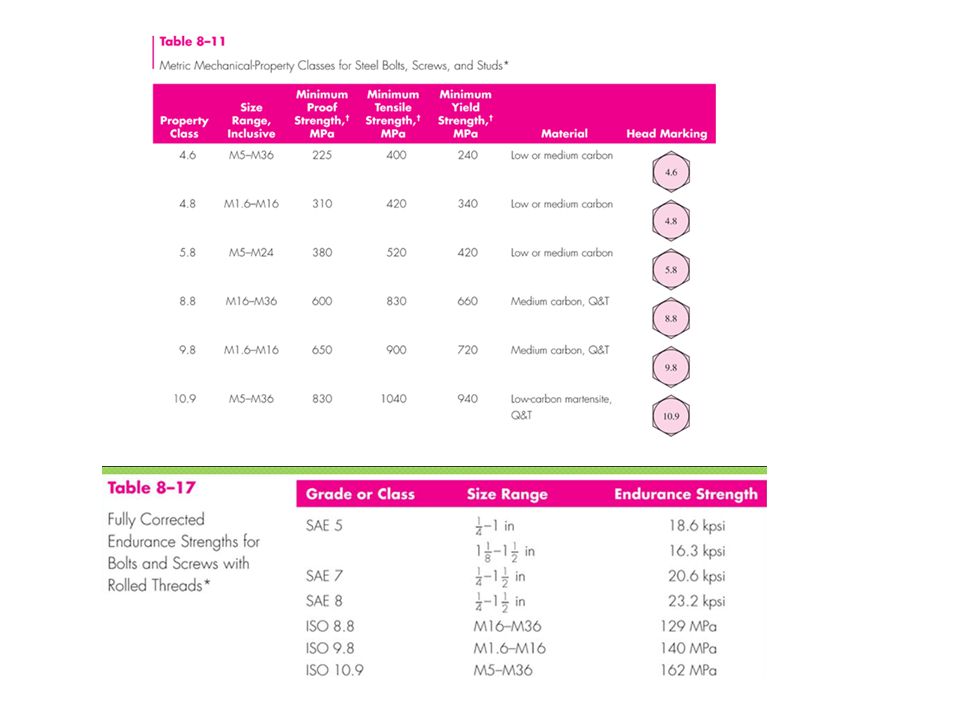

Longitud roscada LT = 2d (L < 125 mm) Long. Útil sin rosca, ld = L - LT Long. Rosca contenida en agarre, lt = l – ld Cte. Rigidez en tornillo kb = Ad · At · E / ( Ad ·lt + At · ld) Cte. Rigidez en elementos en unión, kc = 0,5774 · π · E· d / (2·ln(5·(0,5774·l + 0,5·d)/(0,5774·l + 2,5·d))) Cte de rigidez de la unión, C = kb / (kb +kc) y Pb = C· P siendo P = Pmáx = Femáx / N Pmín = Femín / N Precarga: Fi = 0.75 · Fp (Conexión no permanente) siendo Fp = Sp · At Fi = 0,90 · Fp ( C. permanente) Fa = (Fmax – Fmin)/ Fm = (Fmax + Fmin)/ Fmax = Fb = Pb + Fi Factor de Seguridad (F.S.) a la separación de junta: no = Fi / (P·(1-C)) F.S. a resistencia limite entendido como Factor de Carga: np = (Fp - Fi) / (C·P) F.S. a resistencia limite entendido como F. de resistencia: np = Fp / (C·P + Fi) F.S. a fatiga dado por el Criterio de Goodman: nf = 2·Se ·( Sut·At – Fi) / (C·P·(Sut+Se))
