1 MSc.Ing. Edwin Peña Febrero, 2.004
Nuevos Enfoques en el Diseño Optimizado de Juntas Atornilladas y Soldadas MSc.Ing. Edwin Peña Febrero, 2.004

2 Juntas Desmontables: Tornillos, pernos
*Juntas Desmontables: Tornillos, pernos. *Juntas Permanentes: Soldadas, pegadas.

3 Juntas Desmontables Atornilladas. Principios de Diseño:
*Juntas Desmontables Atornilladas. Principios de Diseño: *Tipo de carga a soportar *Requerimientos de hermeticidad *Materiales a unir *Vida útil esperada *Criticidad de la junta

4

5

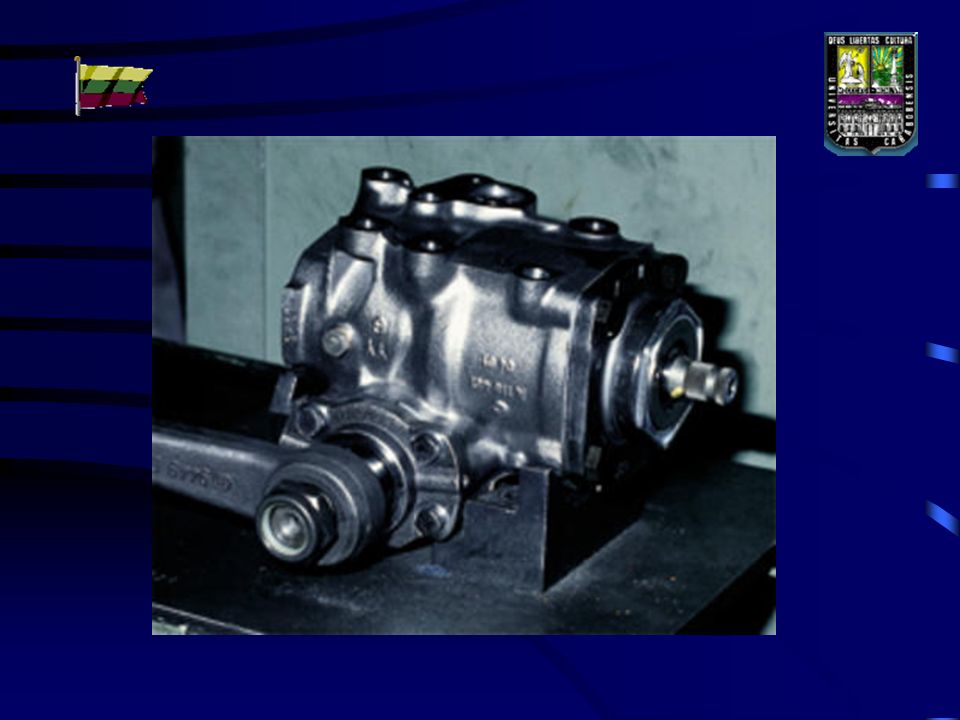

6

7 Tipo de carga. Estática Ductilidad del material
Tipo de carga *Estática Ductilidad del material. *DinámicaNúmero de ciclos de carga, magnitud de la carga (min y máx.)

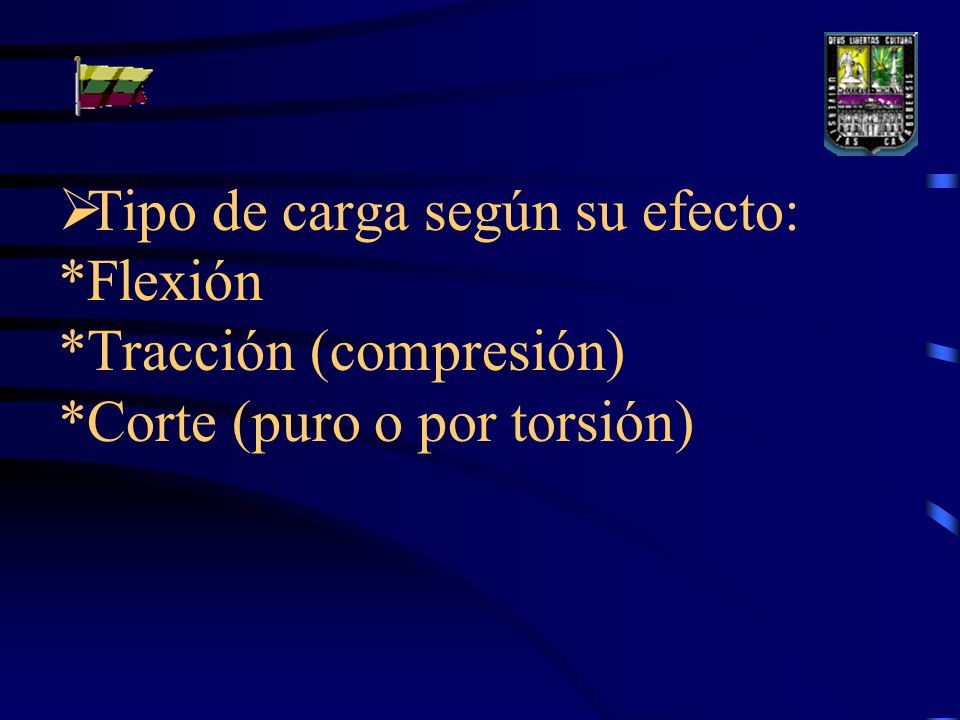

8 Tipo de carga según su efecto:. Flexión. Tracción (compresión)
Tipo de carga según su efecto: *Flexión *Tracción (compresión) *Corte (puro o por torsión)

9

10 Requerimiento de hermeticidad:. A presión externa. A presión interna
Requerimiento de hermeticidad: *A presión externa *A presión interna *Fluido a contener *Empaquetadura: Características físicas y químicas. *Apriete de estanqueidad

11

12 Materiales a unir. Creación de celdas galvánicas. Rigidez de la junta
Materiales a unir *Creación de celdas galvánicas *Rigidez de la junta *Resistencia física y química *Espesores *Holguras geométricas

13 Vida útil esperada. Criterio de uso. Intensidad de trabajo
Vida útil esperada *Criterio de uso *Intensidad de trabajo *Mantenibilidad *Reemplazo *Costo

14 Criticidad de la junta. Factor de seguridad. Confiabilidad funcional
Criticidad de la junta *Factor de seguridad *Confiabilidad funcional *Factores adversos *Intesificadores de esfuerzo

15 Otros factores que afectan:. Condición de las superficies
Otros factores que afectan: *Condición de las superficies *Pérdida de apriete *Corrosión *Desalineación *Condición geométriica de orificio *Uniformidad de la carga

16 Intensificadores *Ubicación *Magnitud *Clasificación

17

18

19

20

21

22 Ubicación de las fallas:
15% bajo la cabeza, 20% en el extremo libre de la rosca, y 65% en los hilos de la rosca en la cara de la tuerca

23 Intensificadores *Ubicación *Magnitud *Clasificación

24 Clasificación:. Intensificadores Estáticos. Kt= Esfuerzo Máximo
Clasificación: *Intensificadores Estáticos Kt= Esfuerzo Máximo Esfuerzo Nominal

25 Clasificación:. Intensificadores Dinámicos Kf= Esf. Máx. Prob
Clasificación: *Intensificadores Dinámicos Kf= Esf. Máx. Prob. con muesca Esfuerzo Prob. Libre muesca

26 Valores convencionales de Kt. Hétenyi3,5 a 3,8. Rostcher2 a 2,3
Valores convencionales de Kt *Hétenyi3,5 a 3,8 *Rostcher2 a 2,3 *Peterson3,85 a 4

27 Valores determinados en UC

28 Valores convencionales de Kf
Grado SAE MÉTRICO ROSCA POR LAMINADO ROSCA CORTADA ENTALLE 0 a 2 3,6 a 5,8 2,2 2,8 2,1 4 a 8 6,6 a 10,9 3,0 3,8 2,3

29 Valores determinados en UC

30 Juntas Permanentes Soldadas. Principios de Diseño:
*Juntas Permanentes Soldadas. Principios de Diseño: *Tipo de carga a soportar *Tipo de soldadura *Materiales a unir *Vida útil esperada *Tipo de junta *Criticidad de la junta

31

32

33

34 Tipo de carga. Estática Ductilidad del material
Tipo de carga *Estática Ductilidad del material. *DinámicaNúmero de ciclos de carga, magnitud de la carga (min y máx.)

35 Tipo de carga según su efecto:. Flexión. Tracción (compresión)
Tipo de carga según su efecto: *Flexión *Tracción (compresión) *Corte (puro o por torsión)

36 Materiales a unir. Creación de celdas galvánicas. Rigidez de la junta
Materiales a unir *Creación de celdas galvánicas *Rigidez de la junta *Resistencia física y química *Espesores *Altura del cordón

37 Vida útil esperada. Criterio de uso. Intensidad de trabajo
Vida útil esperada *Criterio de uso *Intensidad de trabajo *Mantenibilidad *Reemplazo *Costo

38 Criticidad de la junta. Factor de seguridad. Confiabilidad funcional
Criticidad de la junta *Factor de seguridad *Confiabilidad funcional *Factores adversos *Intesificadores de esfuerzo

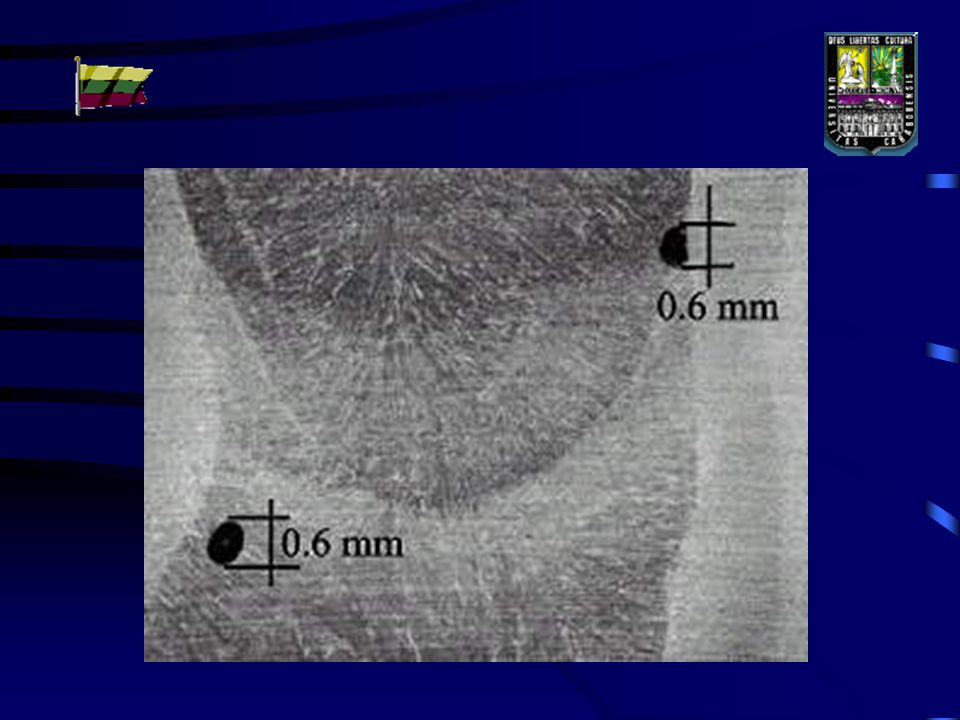

39

40 Intensificadores *Ubicación *Magnitud *Clasificación

41 Clasificación:. Intensificadores Estáticos. Kt= Esfuerzo Máximo
Clasificación: *Intensificadores Estáticos Kt= Esfuerzo Máximo Esfuerzo Nominal

42 Clasificación:. Intensificadores Dinámicos Kf= Esf. Máx. Prob
Clasificación: *Intensificadores Dinámicos Kf= Esf. Máx. Prob. con muesca Esfuerzo Prob. Libre muesca

43 Valores convencionales de Kt: Peterson: entre 2,7 y 3,4 Sorem: entre 3 y 4 Ransom:3,3 y 3,8

44 Valores obtenidos en UC de Kt

45 Gracias Cel: Ofic:
