Programas de Medidas Preventivas y de Mitigación de la Sequía para las ciudades de: CULIACAN DE ROSALES Y VICTORIA DE DURANGO 25 de noviembre de 2014

2 LOCALIZACIÓN DE CULIACÁN DE ROSALES

3 CLIMA TEMPERATURAS PRECIPITACIÓN 18°C y 26°C 400 mm a 1200 mm (VERANO)

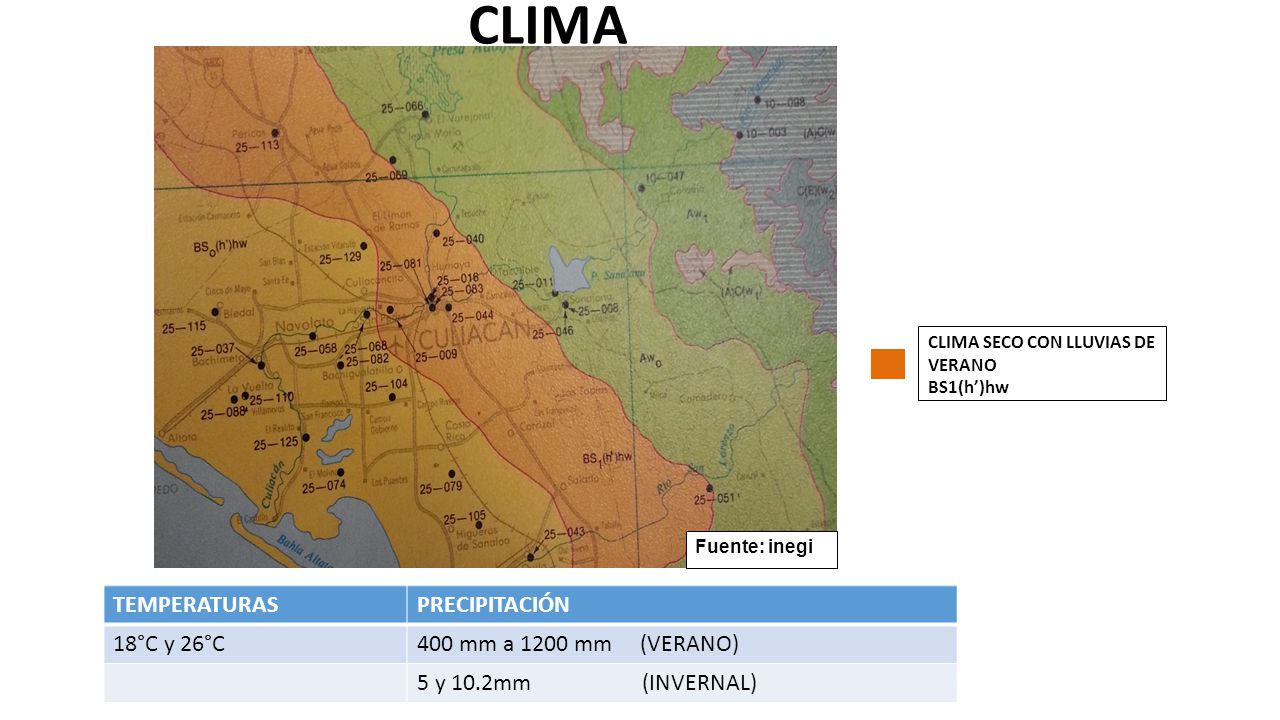

CLIMA SECO CON LLUVIAS DE VERANO BS1(h’)hw Fuente: inegi TEMPERATURAS PRECIPITACIÓN 18°C y 26°C 400 mm a 1200 mm (VERANO) 5 y 10.2mm (INVERNAL)

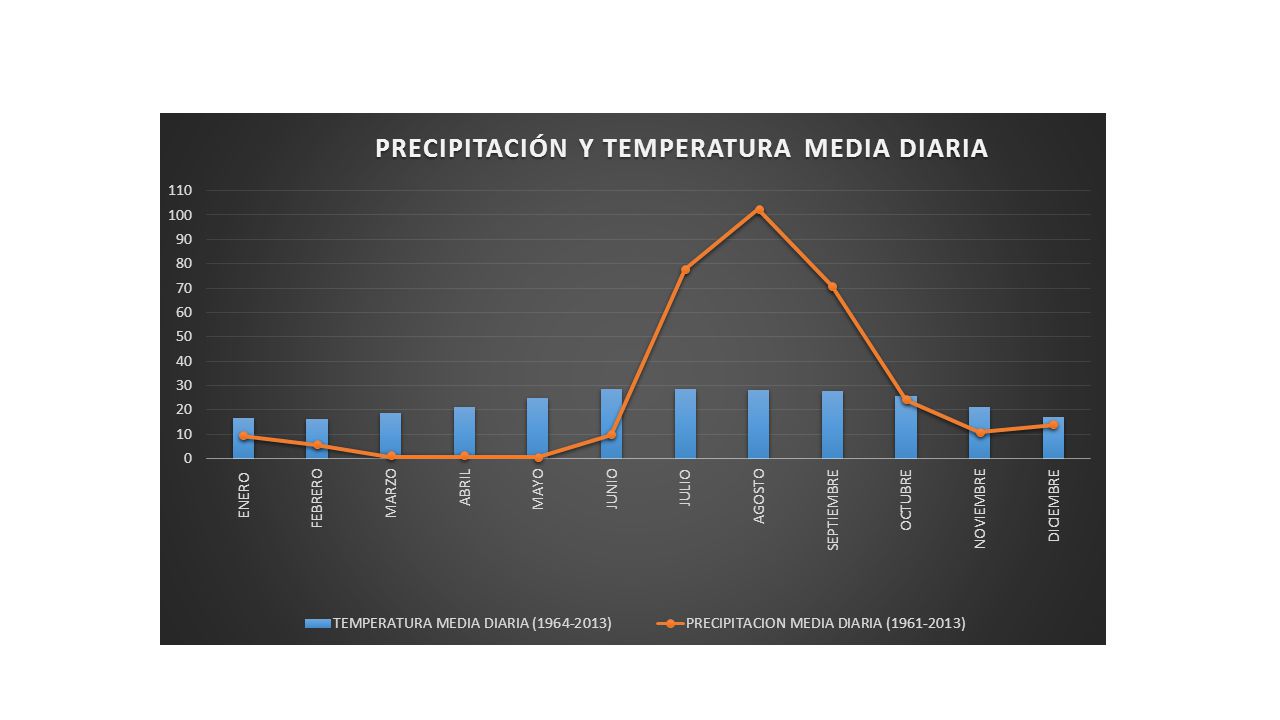

4

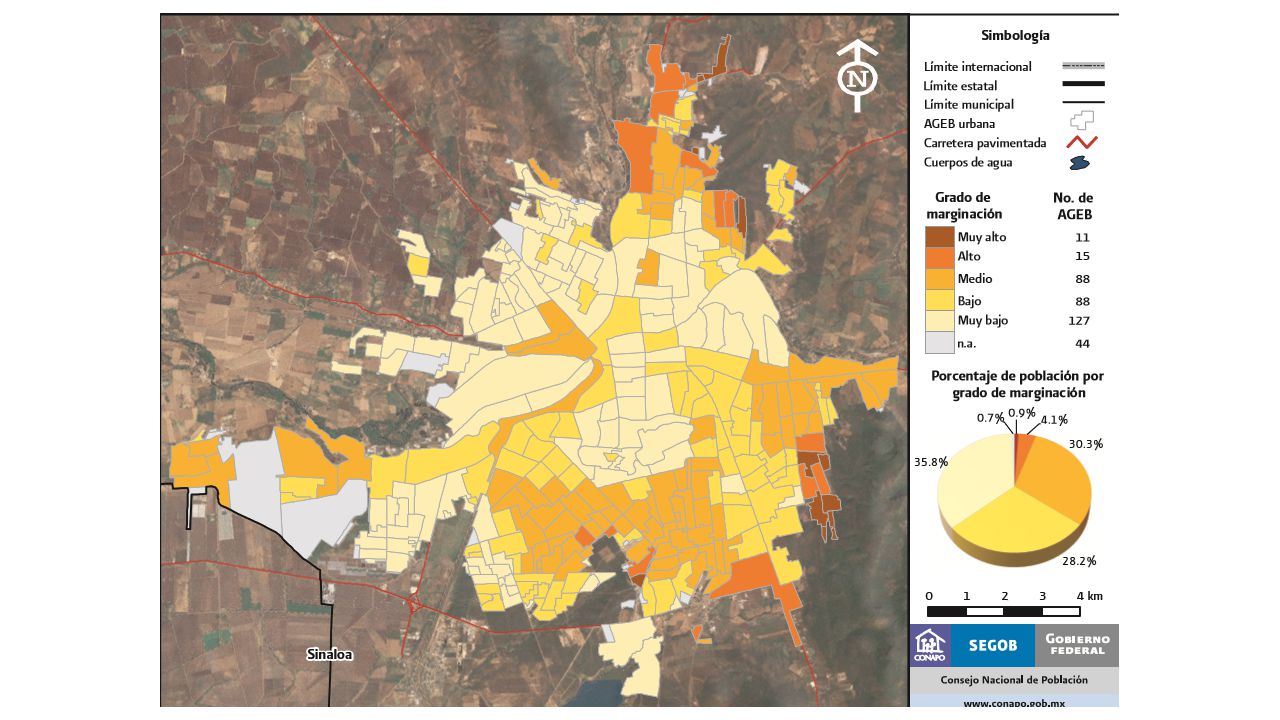

5

6 PORCENTAJES DE ÁREAS DE SUS CUENCAS DENTRO DEL MUNICIPIO
HIDROGRAFÍA RIOS PORCENTAJES DE ÁREAS DE SUS CUENCAS DENTRO DEL MUNICIPIO CULIACÁN 66.5 SAN LORENZO 28.05 MOCORITO 0.80 TAMAZULA 23.17 HUMAYA 25.8 42 ARROYOS INTERMITENTES 12 PRINCIPALES CUERPOS DE AGUA

7 En el 2010 la mancha urbana de Culiacán es de 65 km2, siendo la más extensa del estado de Sinaloa y tiene una población de 675,773 habitantes (de los cuales 329,608 son hombres y 346,165 son mujeres), de acuerdo con el Censo de Población y Vivienda 2010 llevado a cabo por el (INEGI), dando como resultado una densidad poblacional de 10, hab/km2 concentrando al 78.7% de la población urbana total del Municipio.

8

9 Gasto suministrado (lps)
Fuentes de abastecimiento, tipo de suministro y volumen suministrado Fuentes Tipo Número de fuentes Gasto suministrado (lps) Superficiales Canal 2 821 Río 1040 Lago Otros Subterránea Pozos 30 372 Galería 1 13 Reuso Tratamiento primario 1533  Tratamiento secundario  268 Desaladora  0 Fuente: Organismo operador JAPAC

10 Capacidad instalada (%)
Plantas potabilizadoras y capacidad instalada en LPS Potabilizadora Capacidad instalada Producción promedio Fuente de abasto Capacidad instalada (%) San Lorenzo 1000 720 Canal San Lorenzo 37% Country Club 250 229 Canal Oriental 9% Juan de Dios Bátiz 800 284 Río Tamazula 29% Isleta 675 550 Río Humaya 25% TOTAL 2725 1783 Fuente: Organismo operador JAPAC

11 TURBIEDAD PROMEDIO ANUAL POR PLANTA POTABILIZADORA Planta 2013 2014
Incremento PJB 219.66 420% PSL 26.34 79.1 200% PIL 64.53 253.66 293% PCC 86.28 290.95 237% Fuente: Organismo operador JAPAC

12 Tanques de almacenamiento
Tanques de almacenamiento, por tipo y capacidad. Tanques de almacenamiento Tipo Cantidad Capacidad (m3) Elevados Acero 11 1910 Concreto Mixto Otros Superficiales 9 12000 23 43320 Acero Fusionado 4 5800 Mampostería y Concreto 1 5000 T O T A L ES 48 68030 Fuente: Organismo operador JAPAC

13 Agua potable y alcantarillado
Indicador Cobertura de agua potable (%) Cobertura de alcantarillado reportada (%) 2002 99 97 2003 2004 2005 2006 99.3 97.7 2007 2008 2009 2010 2011 98.1 2012 99.45 2013 Fuente: Organismo operador JAPAC

14 Fuente: Organismo operador JAPAC

15 Fuente: Organismo operador JAPAC

16 Tarifas y Costos de producción de Agua
Año Costos ($/m³) Tarifa ($/m³) Relación costo - tarifa 2002 4.58 3.62 0.79 2003 5.13 3.80 0.74 2004 5.86 4.10 0.70 2005 5.57 4.34 0.78 2006 5.79 4.40 0.76 2007 6.60 4.55 0.69 2008 6.94 4.79 2009 6.98 5.10 0.73 2010 7.49 5.39 0.72 2011 8.10 5.18 0.64 2012 9.29 0.60 2013 9.74 7.21 Fuente: Organismo operador JAPAC

17 Tomas con servicio continuo (%)
Micro y macro mediciones  Año Macromedición (%) Micromedición (%) Tomas con servicio continuo (%) Padrón de usuarios (%) 2002 59.26 89.42 100 99.4 2003 61.54 89.76 99.68 2004 54.72 90.13 99.56 2005 91.04 99.18 2006 47.06 91.7 98.8 2007 48 92.5 98.51 2008 69.39 92.79 98.07 2009 93.27 98.19 2010 93.09 98.38 2011 65.31 94.77 2012 94.85 2013 91.58

18 Eficiencia comercial (%)
Indicadores de eficiencia Año Eficiencia comercial (%) Eficiencia física 1 (%) Eficiencia física 2 (%) 2002 - 68.15 74.8 2003 82.97 63.74 69.31 2004 79.18 68.11 73.94 2005 79.47 65.96 71.83 2006 75.99 65.95 72.63 2007 78.36 68.86 75.51 2008 78.27 68.72 74.82 2009 76.14 65.77 71.77 2010 65.05 71.11 2011 89.26 67.76 73.73 2012 68.84 2013 82.93 Fuente: PIGOO

19 Fuente: Organismo operador JAPAC

20 Fuente: PIGOO

21

22 Medidas preventivas y de mitigación
Medidas preventivas y de mitigación de las sequías por rango de intensidad Rango de intensidad Medidas preventivas y de mitigación D0 Anormalmente seco Reunión de trabajo del Grupo Técnico Directivo para atención a sequías Reducción del 10 % de la demanda con la participación voluntaria de los usuarios Divulgación sobre el monitoreo de sequías en diferentes medios. Adecuar un plan de medidas de mitigación de sequías con base en información actual D1 Sequía Moderada Reducir la demanda en un 20% Información masiva del nivel de sequía con involucramiento de los tres niveles de gobierno. Activar un plan de gestión de la sequía en lo cuenca involucrando al organismo operador de agua y al Consejo de Cuenca del Mocorito al Quelite. Realización de talleres y simulacros para la conservación y uso del agua en la ciudad. Continuar con el monitoreo de las variables hidroclimatológicas mas frecuente. Registrar en forma rigurosa la cantidad de agua extraída, suministrada y disponible del sistema de abastecimiento. El organismo operador calculará el agua no contabilizada y reforzarán el programa de detección y reparación de fugas. Programa de calibración y remplazo de medidores. Eliminar las tomas clandestinas Implementar un programa de detección de fugas y reparaciones a domicilio e instituciones educativas, gubernamentales y comerciales. D2 Sequía Severa Reducir la demanda al 30% Información intensiva de la situación del fenómeno de la sequía por los medios de comunicación. Se activan los coordinadores municipales para atender exclusivamente la sequía La Comisión Estatal de Agua Potable y Alcantarillado monitorea la sequía Se activa el plan de conservación del agua Se reducen agresivamente las fugas y se evita el uso de agua en parques y jardines y se activan planes de emergencias en la zona comercial e industrial. Todos las instituciones gubernamentales y las industriales deberán reducir los consumos de agua.

23 Se activa el plan de conservación del agua
D2 Sequía Severa Reducir la demanda al 30% Información intensiva de la situación del fenómeno de la sequía por los medios de comunicación. Se activan los coordinadores municipales para atender exclusivamente la sequía La Comisión Estatal de Agua Potable y Alcantarillado monitorea la sequía Se activa el plan de conservación del agua Se reducen agresivamente las fugas y se evita el uso de agua en parques y jardines y se activan planes de emergencias en la zona comercial e industrial. Todos las instituciones gubernamentales y las industriales deberán reducir los consumos de agua. D3 Sequía Extrema Reducir la demanda el 40% Declaratoria del gobierno del nivel de sequía en que se encuentra la región La gestión y organización de la sequía debe estar operando de acuerdo al plan aprobado. Cambio de los valores de los indicadores que caracterizan a la sequía. Se impulsan acciones con los coordinadores municipales Se atienden drásticamente fugas y reparaciones y se detectan a los grandes consumidores Se instalan dispositivos ahorradores y se rehabilitan o construyen nuevas captaciones D4 Sequía Excepcional Reducir la demanda al 50% y se emite acuerdo general de ocurrencia de la sequía. Se ejecuta el plan de gestión y organización de la sequía acordado Se emiten informes por los medios de comunicación del estado de la sequía y se realizan acciones de conservación de agua, se utiliza al poder judicial para el cumplimiento de las restricciones. Se activa un plan de emergencia de sequía en todos los usuarios.

24 INDICADOR A ATENDER ESTRATEGIAS OBSERVACIONES
EFICIENCIA FÍSICA Elaborar un programa de mantenimiento preventivo y correctivo para la red de distribución Priorizar acciones de reparación y mantenimiento en las zonas más antiguas o que hayan sido reparadas frecuentemente. Usar dispositivos modernos para diagnosticar el interior de los conductos que distribuyen agua y con ello suministrar información al programa de mantenimiento preventivo y correctivo. CULTURA DEL AGUA Elaborar un esquema de comunicación social preciso, transparente y accesible que promuevan el cuidado del agua, y la conciencia de que es un recurso finito, así como la promoción de experiencias exitosas durante la presencia de sequías y que se conviertan en vigilantes del recurso Deberán tenerse material didáctico para la educación básica, media y superior. Para la población proponer talleres y visitas directas. Aprovechar la estructura del DIF. Procurar que algunos talleres tengan actividades de campo que involucren la participación social que impacten en un mayor aumento de la disponibilidad de agua en la región. Motivar para que los asistentes suministren información adicional para conservación de agua. RECARGA DE ACUÍFERO Mediante el análisis de estudios geofísicos y mapas geológicos identificar las zonas de recarga en cauces y zonas de inundación. Localizar, fallas fracturas y zonas permeables conectadas con el acuífero. Proponer y realizar reforestación y arborización en la cuenca. Diseñar, construir y operar presas filtrantes.NOM-015-CNA NUEVA FUENTE DE ABASTECIMIENTO Elaborar un proyecto de gran visión para la construcción de un conducto desde la obra de toma de la presa Sanalona a la Ciudad de Culiacán. Con el gasto proyectado para satisfacer la demanda hasta el 2030, diseñar un conducto con longitud de 32.9 km que funcione por gravedad hasta llegar a las plantas potabilizadoras de la ciudad de Culiacán. Con ello, se evitará usar el agua subterránea. Ya que ésta tiene altas concentraciones de Fierro y Manganeso y en el caso del agua superficial tendría turbiedades considerablemente menores que las actuales.

25 NUEVA FUENTE DE ABASTECIMIENTO
Elaborar un proyecto de gran visión para la colocación de un conducto en la obra de toma de la presa Sanalona Con el gasto proyectado para satisfacer la demanda hasta el 2030, diseñar un conducto con longitud de 30 km que funcione por gravedad hasta llegar a las plantas potabilizadoras de la ciudad de Culiacán. Con ello, se evitará usar el agua subterránea actual ya que tiene altas concentraciones de fierro y manganeso y en el caso del agua superficial tendría turbiedades considerablemente menores que las actuales. USO DE AGUA RESIDUAL TRATADA POR EL MUNICIPIO E INDUSTRIA Proyecto para riego de parques, jardines, áreas verdes y cultivos agrícolas. Transportar los 3m3 de agua residual tratada que producen las plantas de la ciudad de Culiacán hacia las áreas verdes de la ciudad. Para el uso de los volúmenes en el riego agrícola hacer la asignación mediante concesiones o intercambios por agua de primer uso. Para las aguas tratadas que provienen de la industria, solicitarle su reúso dentro de la misma unidad productiva y el sobrante incorporarlo a la red de distribución de agua residual tratada.

26 PROYECTO DE GRAN VISIÓN DE ABASTECIMIENTO DE AGUA PARA LA CIUDAD DE CULIACAN
DESNIVEL 76 m

27 INICIO La producción actual satisface la demanda?
POBLACION ACTUAL POBLACION FUTURA CAPACIDAD INSTALADA PRODUCCIÓN ACTUAL EFICIENCIAS INICIO La producción actual satisface la demanda? Es la eficiencia menor que el 10%? no si no si Programa de diagnóstico reparación y mantenimiento de la red (reducción de fugas, cultura del agua) DEMANDA SATISFECHA FIN si Se satisface la demanda? Analizar las fuentes de abastecimiento, análisis costo beneficio, cumplimiento regulatorio Estimar el incremento de volumen no Se satisface la demanda? Construir infraestructura nueva proyectada a 20 años si Habilitar la capacidad instalada sin uso de acuerdo al incremento de demanda no

28 Construcción de bordos de contención (ataguías) en los cauces de los ríos Humaya y Tamazula
Instalación de bomba en el Canal San Lorenzo Vigilancia en las márgenes de los ríos y canales que suministran agua a las potabilizadoras Aumento de vigilancia urbana por partes de inspectores para evitar desperdicios de agua Reducir riegos de parques y jardines con aguas de potabilizadoras y usar las aguas residuales tratadas Capacitar personal para que realice actividades que reduzcan agua en los diferentes usuarios Divulgación sobre el fenómeno de la sequía y de ahorro de agua en medios de comunicación (titulares de organismos y dependencias relacionadas con el agua) Poner en funcionamiento el 100% de la capacidad instalada de las plantas de tratamiento (incluyendo los pozos de emergencia) Tandeo del suministro de agua aplicando técnicas de optimización y multicriterio. Debe hacerse solo en caso estrictamente necesario ya que las tuberías pueden fallar por sobrepresión Acarreo de agua en carros tanque mediante optimización de rutas de suministro (en 2013 en Sinaloa se atendieron 101 comunidades) en la ciudad de Culiacán en 2013 se atendieron 4800 personas que no se les pudo otorgar el servicio de agua Limpieza de incrustaciones en los tubos y sustitución de tuberías viejas con base en un programa de mantenimiento preventivo y correctivo. Incrementar la cobertura del al 99,5% cuesta 500 millones de pesos (para Culiacán)

29 UBICACIÓN DE LA CIUDAD DE DURANGO
Nombre oficial: Ciudad Victoria de Durango Extensión urbana: 10,820 Ha Población: 518,709 hab Censo 2010

30 ZONIFICACIÓN DE LA CIUDAD

31 INFORMACIÓN CLIMÁTICA
El clima es semi – seco templado y templado sub húmedo con lluvias escasas en verano y semifrío sub húmedo en invierno, con temperatura media anual promedio de °C.   Estaciones climatológicas Estación 10092

32 INFORMACIÓN CLIMÁTICA

33 ORGANISMO OPERADOR “AGUAS DEL MUNICIPIO DE DURANGO” Padrón de usuarios
Indicador Cobertura de agua potable (%) Cobertura de alcantarillado reportada (%) 2002 - 89 2003 90 2004 97 2005 91 2006 2007 92 2008 98 93 2009 2010 2011 2012 2013 Padrón de usuarios

34 Relación costo - tarifa
ORGANISMO OPERADOR “AGUAS DEL MUNICIPIO DE DURANGO” Año Costos ($/m³) Tarifa ($/m³) Relación costo - tarifa 2002 2003 2004 1.82 3.66 2.01 2005 1.76 3.64 2.07 2006 1.97 1.86 2007 2.17 3.65 1.68 2008 4.13 4.05 0.98 2009 2010 2011 2012 2013 Tarifas y costos de operación

35 Eficiencia comercial (%)
ORGANISMO OPERADOR “AGUAS DEL MUNICIPIO DE DURANGO” Año Eficiencia comercial (%) Eficiencia física 1 (%) Eficiencia física 2 (%) 2002 83 89 - 2003 2004 90 38.16 2005 35.95 2006 38.23 2007 38.22 2008 40.09 2009 40.59 2010 41.09 2011 41.60 2012 42.12 2013 42.64 Eficiencia

36 SUMINISTRO Fuente: Acuífero Valle del Guadiana Abastecimiento:
Problemática: Acuífero sobre explotado. Déficit 34.9 Hm3/año. En veda de explotación (DOF) Agua presenta concentraciones por encima de lo permitido NOM–014-SSA1– en arsénico y fluoruros. Fuente Tipo Cantidad En operación Volumen suministrado Subterránea Pozos 90 76 2,662 LPS

37 Vidrio fusionado al acero
REGULARIZACIÓN Características de los tanques: Capacidad disponible: 38 en operación, que en conjunto cuentan con una capacidad de 33,300 m3. Tanque Tipo Cantidad Capacidad (m3) Antigüedad Elevados Acero 25 1,072 30 y 40 años Concreto 3 218 Vidrio fusionado al acero 32 56,690 10 años 15,010 Mampostería 12 8,846 TOTALES 75 81,836

38 DISTRIBUCIÓN Forma de distribución: “Mixta” Consumo per cápita:
200 lts/hab/día Longitud de la red: Aprox. 1,170 km. Condiciones de la red: 65% > 20 años. 25% entre 10 y 20 años. 10 % < 10 años.

39 Tratamiento de aguas residuales
Plantas de tratamiento: Planta oriente. Planta sur. Planta Cristóbal Colón. Planta del Parque. Planta Dalila Capacidad de tratamiento: Actualmente operan con una capacidad en conjunto de 2,790 LPS

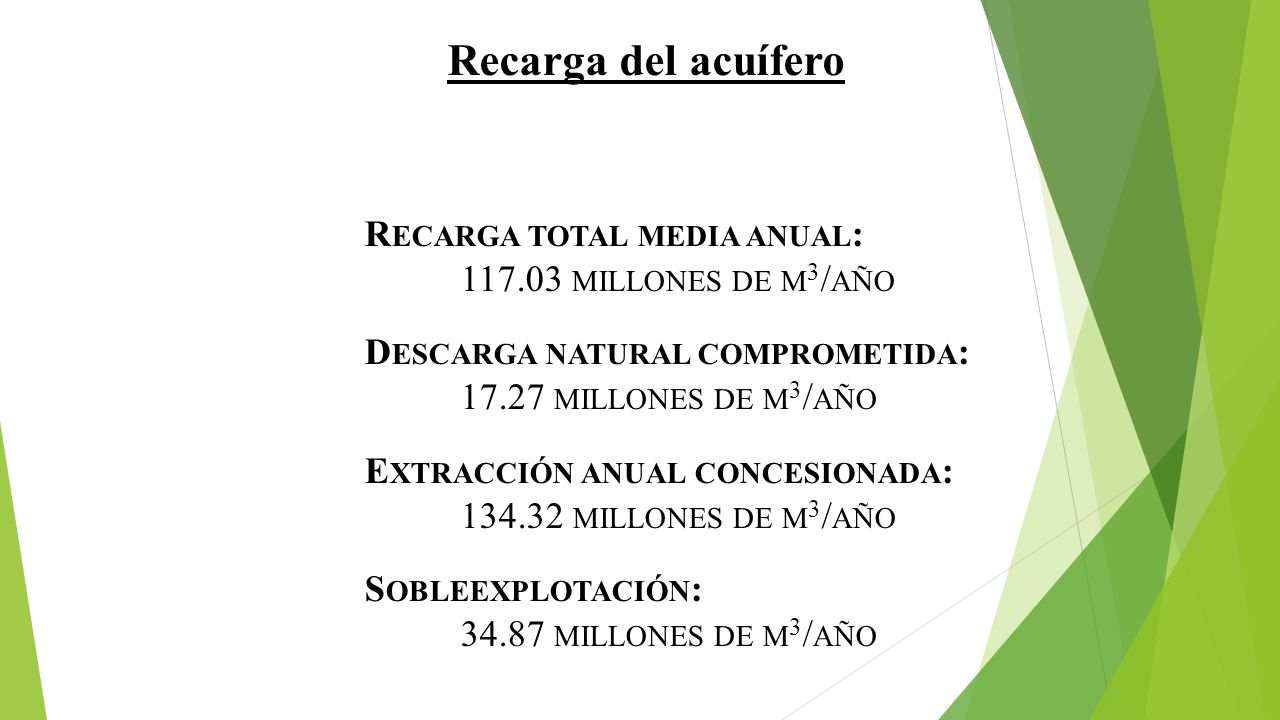

40 Recarga del acuífero Recarga total media anual:
millones de m3/año Descarga natural comprometida: 17.27 millones de m3/año Extracción anual concesionada: millones de m3/año Sobleexplotación: 34.87 millones de m3/año

41 Producción de agua

42 Consumo global promedio

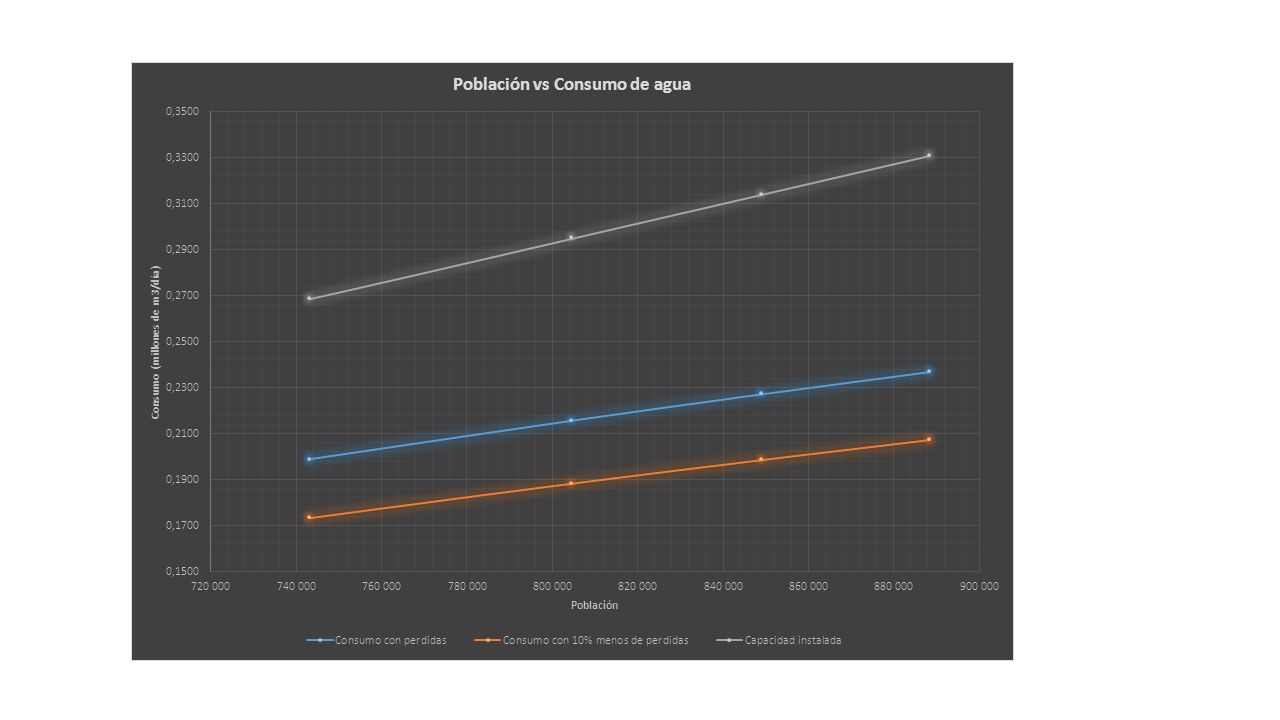

43 Dotación y consumo

44

45 Objetivo Garantizar el abasto de agua a la ciudad de Durango para los próximos 30 años. Breve Descripción Sobreelevación de las presas Guadalupe Victoria y Santiago Bayacora (obras ya realizadas). Construcción de 17 macro-tanques, de los cuales ya se han construido 15. Construcción y equipamiento de la PTAR Sur (obra ya realizada). Construcción y equipamiento de planta potabilizadora con acueductos, para agua proveniente de las dos presas antes citadas (en proyecto). Construcción de un acuaférico de interconexión de los 17 macro tanques. Construcción de la Presa El Tunal II Beneficios 750,000 habitantes. Inicio Por definir Terminación Avance Costo 2,580.0 MDP (1,806 MDP federal y 774 MDP estatal y/o municipal). Inversiones realizadas y en proceso Hasta 2013 se invirtieron MDP (682.3 MDP federal y 302 MDP estatal y/o municipal). En 2014 se están invirtiendo 77.3 MDP (46.4 MDP federal y 30.9 MDP estatal y/o municipal).

46 Objetivo Abastecer de agua potable a la ciudad de Durango, mediante cambio de fuentes de abastecimiento de agua potable subterránea por agua superficial lo que contribuirá además a resolver los problemas de inundación de centros de población y áreas productivas aledañas al río El Tunal y otras. Breve Descripción Se ubicará sobre el río Tunal, en el municipio de Durango, tendrá una capacidad de 126 Mm3, una altura máxima de cortina de 92 m y una longitud de ésta, de m. Beneficios 750,000 habitantes Inicio Enero de 2015 Terminación Noviembre de 2018 Avance 0 % ( la obra no registra avance, sólo se cuenta con el proyecto ejecutivo ). Costo 1,200 MDP ( 100 % federal ) Inversiones realizadas y en proceso Se han invertido recursos del APAZU en 2012 y 2013 por MDP (26.38 MDP federal y 8.79 MDP estatal), para el estudio y proyecto ejecutivo de la obra. Disponibilidad de Agua superficial Se encuentra en proceso inscripción la cesión 27 Mm³/año del Módulo de Riego III, DR 052 a Aguas del Municipio de Durango.  El 9 de julio de 2014 se publicó en el D.O.F el Estudio Técnico Justificativo para levantamiento de veda y reserva de la cuenca del Río Mezquital o san Pedro, donde se determina una disponibilidad de 85.4 Mm³ en la cuenca del rio Tunal. En virtud de que existe disponibilidad de aguas nacionales superficiales en las cuencas hidrológicas rio el tunal y rio Santiago Bayacora, se publica el 15 de septiembre de 2014 en el DOF, el decreto por el que se abrogan los acuerdos de veda de 1948 y 1955 para el rio Mezquital o San Pedro, que se indican y se establece la reserva de aguas para uso doméstico y público urbano, en las cuencas hidrológicas de los ríos el tunal 52. Mm3/año y Santiago Bayacora 26 mm3/ año), por lo que es sustentable hidrológica y administrativamente la construcción de la presa Tunal II, obra mediante la cual se podrá efectuar el aprovechamiento reservado, aunado al control de avenidas extraordinarias para evitar inundación áreas productivas y centros de población ubicados en la cuenca baja.

47 Agua Futura para la Ciudad de Durango

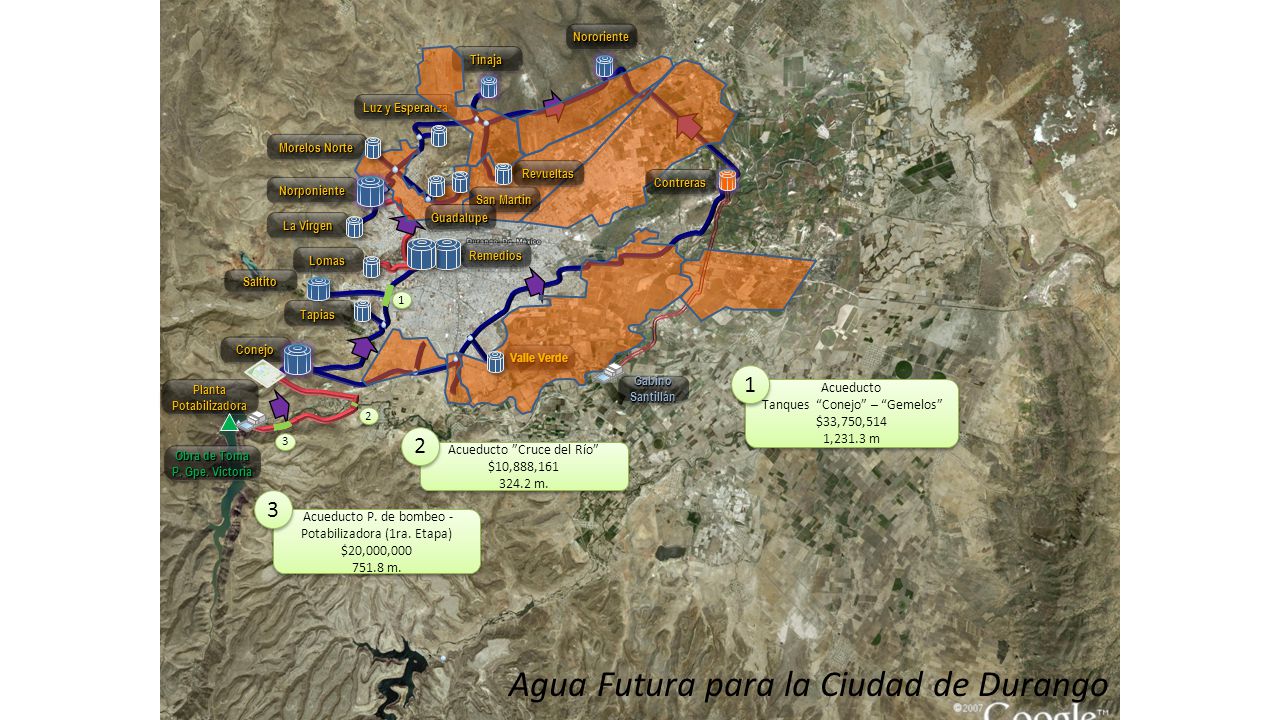

Nororiente Tinaja Luz y Esperanza Morelos Norte Revueltas Contreras Norponiente San Martín Guadalupe La Virgen Lomas Remedios Saltito 1 Tapias Conejo Valle Verde Acueducto Tanques “Conejo” – “Gemelos” $33,750,514 1,231.3 m 1 Planta Potabilizadora Gabino Santillán 2 Obra de Toma P. Gpe. Victoria Acueducto ”Cruce del Río” $10,888,161 324.2 m. 2 3 Acueducto P. de bombeo - Potabilizadora (1ra. Etapa) $20,000,000 751.8 m. 3 Agua Futura para la Ciudad de Durango
