1 Extensión de la Red de Agua de Reuso Septiembre 12 de 2005

2 REF.DESCRIPCION I.- ANTECEDENTES II.- DESCRIPCION DEL PROYECTO III.- OBJETIVO IV.- PROBLEMÁTICA A RESOLVER V.- IMPACTO VI.- INFRAESTRUCTURA EXISTENTE Y USUARIOS ACTUALES VII.- RELACION DE PROYECTOS DEL PROGRAMA VIII.- PLANOS DE PROYECTOS PROGRAMADOS Y EXISTENTES CONTENIDO.- Extensión de la Red de Agua de Reuso

3 ANTECEDENTES.- Extensión de la Red de Agua de Reuso Servicios de Agua y Drenaje de Monterrey, a la vanguardia de las empresas de Agua y Saneamiento del País, conciente de la importancia de la preservación de los recursos naturales y comprometido con la realización de aquellos proyectos que promuevan un medio ambiente limpio y sano, y con el desarrollo del estado de Nuevo León pone a consideración del Banco de Desarrollo de América del Norte el proyecto de Reuso de Agua Residual Tratada, para que en el marco de su actuación proporcione los recursos necesarios tanto de apoyo,

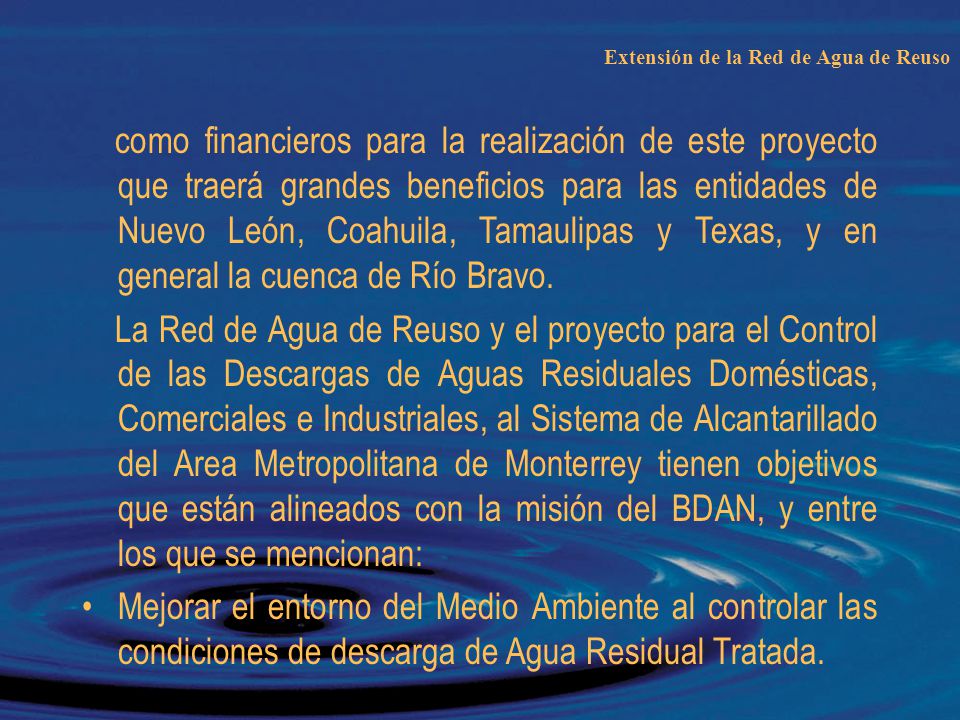

4 como financieros para la realización de este proyecto que traerá grandes beneficios para las entidades de Nuevo León, Coahuila, Tamaulipas y Texas, y en general la cuenca de Río Bravo. La Red de Agua de Reuso y el proyecto para el Control de las Descargas de Aguas Residuales Domésticas, Comerciales e Industriales, al Sistema de Alcantarillado del Area Metropolitana de Monterrey tienen objetivos que están alineados con la misión del BDAN, y entre los que se mencionan: Mejorar el entorno del Medio Ambiente al controlar las condiciones de descarga de Agua Residual Tratada. Extensión de la Red de Agua de Reuso

5 Liberar Agua Potable para Consumo Humano. Reducir el ritmo de Explotación de las Fuentes de Suministro Actuales. Posponer Inversiones cuantiosas para desarrollo de infraestructura de Nuevas Fuentes de Suministro. Apoyar el Desarrollo de la industria. Racionalizar el consumo de Agua Potable como una estrategia para enfrentar las épocas de sequía Construcción de la extensión de la Red de Agua de Reuso, mediante la interconexión de la infraestructura existente. Extensión de la Red de Agua de Reuso

6 Construcción de la extensión de la Red de Agua de Reuso, mediante la interconexión de la infraestructura existente. DESCRIPCION DEL PROYECTO.- Extensión de la Red de Agua de Reuso

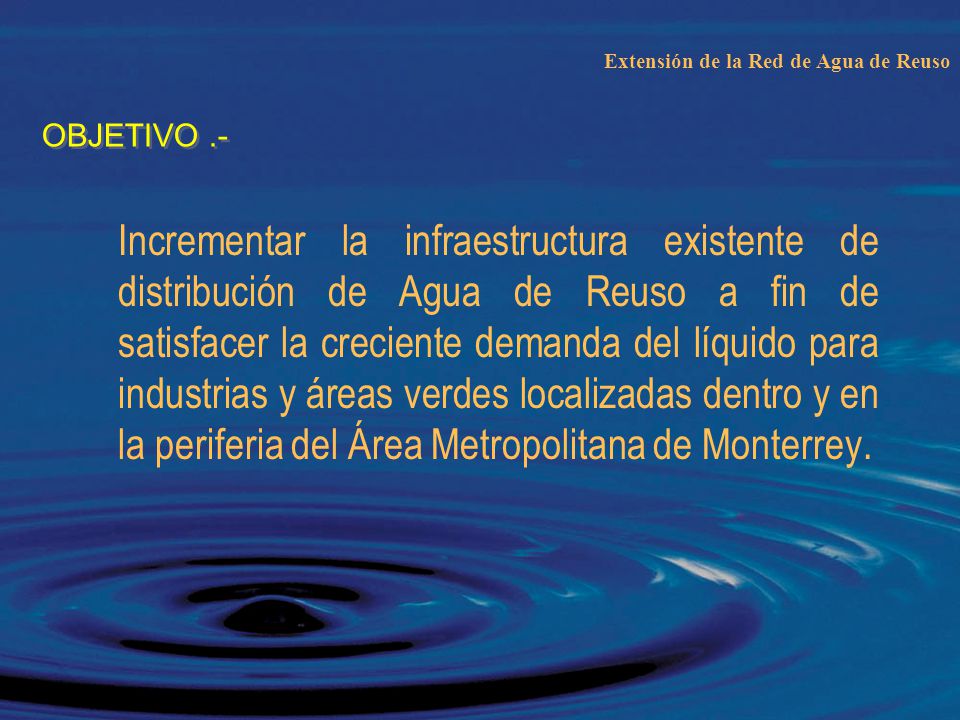

7 Incrementar la infraestructura existente de distribución de Agua de Reuso a fin de satisfacer la creciente demanda del líquido para industrias y áreas verdes localizadas dentro y en la periferia del Área Metropolitana de Monterrey. OBJETIVO.- Extensión de la Red de Agua de Reuso

8 A fin de ampliar la infraestructura existente para la distribución de Agua de Reuso, es necesaria la extensión de la red así como el reforzamiento de la que actualmente existe a fin de garantizar la demanda de servicio de más de 40,000 m3 por día, así como estar en posibilidad de satisfacer demandas adicionales de cerca de 30,000 m3 por día, y con crecimiento importante esperado debido al desarrollo de grandes parques industriales. PROBLEMÁTICA A RESOLVER.- Extensión de la Red de Agua de Reuso

9 El beneficio será de gran magnitud, motivado a que adicionalmente a la atención a la demanda de Agua de Reuso, al ser sustituida el agua potable por agua de reuso en la industria y riego de grandes áreas verdes, se pospone la necesidad de incorporar nuevas fuentes de abasto que considerando la situación geográfica del Área Metropolitana de Monterrey son limitadas. IMPACTO.- Extensión de la Red de Agua de Reuso

10 INFRAESTRUCTURA Y USUARIOS DE AGUA DE REUSO 2005 Extensión de la Red de Agua de Reuso

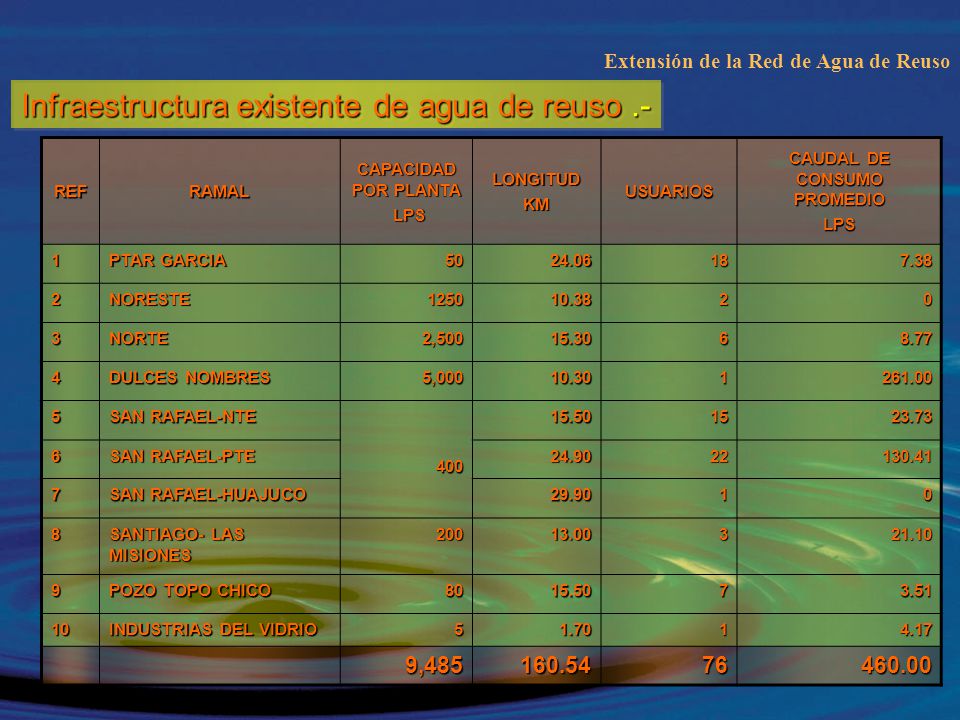

11 REFRAMAL CAPACIDAD POR PLANTA LPS LPSLONGITUDKMUSUARIOS CAUDAL DE CONSUMO PROMEDIO LPS1 PTAR GARCIA 5024.06187.38 2NORESTE125010.3820 3NORTE2,50015.3068.77 4 DULCES NOMBRES 5,00010.301261.00 5 SAN RAFAEL-NTE 40015.501523.73 6 SAN RAFAEL-PTE 24.9022130.41 7 SAN RAFAEL-HUAJUCO 29.9010 8 SANTIAGO- LAS MISIONES 20013.00321.10 9 POZO TOPO CHICO 8015.5073.51 10 INDUSTRIAS DEL VIDRIO 51.7014.17 9,485160.5476460.00 Infraestructura existente de agua de reuso.-

12 Extensión de la Red de Agua de ReusoCONCEPTO INVERSION MILLONES $ Red existente 160 km. 392.00 Potencia Instalada 1605 H. P. (10 estaciones de bombeo) 28.89 TOTAL420.89 Inversión en infraestructura existente.-

13 OBRAS DEL PROYECTO REUSO DEL AGUA Extensión de la Red de Agua de Reuso

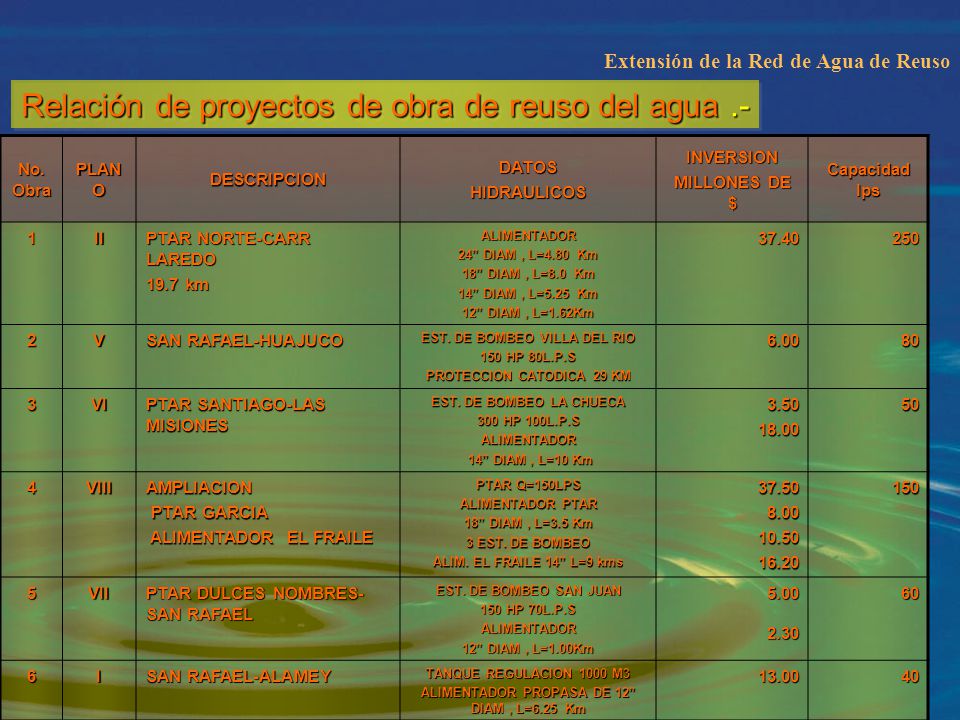

14 No. Obra PLAN O DESCRIPCIONDATOSHIDRAULICOSINVERSION MILLONES DE $ Capacidad lps 1II PTAR NORTE-CARR LAREDO 19.7 km ALIMENTADOR 24” DIAM, L=4.80 Km 18” DIAM, L=8.0 Km 14” DIAM, L=5.25 Km 12” DIAM, L=1.62Km 37.40250 2V SAN RAFAEL-HUAJUCO EST. DE BOMBEO VILLA DEL RIO 150 HP 80L.P.S PROTECCION CATODICA 29 KM 6.0080 3VI PTAR SANTIAGO-LAS MISIONES EST. DE BOMBEO LA CHUECA 300 HP 100L.P.S ALIMENTADOR 14” DIAM, L=10 Km 14” DIAM, L=10 Km3.5018.0050 4VIIIAMPLIACION PTAR GARCIA PTAR GARCIA ALIMENTADOR EL FRAILE ALIMENTADOR EL FRAILE PTAR Q=150LPS ALIMENTADOR PTAR 18” DIAM, L=3.5 Km 3 EST. DE BOMBEO ALIM. EL FRAILE 14” L=9 kms 37.508.0010.5016.20150 5VII PTAR DULCES NOMBRES- SAN RAFAEL EST. DE BOMBEO SAN JUAN 150 HP 70L.P.S ALIMENTADOR 12” DIAM, L=1.00Km 5.002.3060 6I SAN RAFAEL-ALAMEY TANQUE REGULACION 1000 M3 ALIMENTADOR PROPASA DE 12” DIAM, L=6.25 Km 13.0040 Relación de proyectos de obra de reuso del agua.-

15 Extensión de la Red de Agua de Reuso No. Obra PLAN O DESCRIPCIONDATOSHIDRAULICOSINVERSION MILLONES DE $ Capacidad lps 7IX PTAR NORTE- SIMEPRODESO EST. DE BOMBEO 75 HP 80 L.P.S ALIMENTADOR 14” DIAM, L=5.0 Km 15.6080 ANILLO DE DISTRIBUCION 8X TOPO CHICO III-GARCIA 4 EST. DE BOMBEO 220 LPS 1 TANQUES DE REGULACION 1000 M3 ALIMENTADOR 18” DIAM, L = 15 Km 18” DIAM, L = 15 Km11.60 5.00 5.00 34.50 34.50220 9IV PTAR NORTE-ARCO VIAL EST. DE BOMBEO 220 LPS ALIMENTADOR 18” DIAM, L=13 Km 18” DIAM, L=13 Km2.90 29.90 29.90 SUMA256.90930 INGENIERIA DE ADMINISTRACION 7% 17.99 IMPREVISTOS 8% 20.55 TOTAL295.44 Relación de proyectos de obra de reuso del agua.-

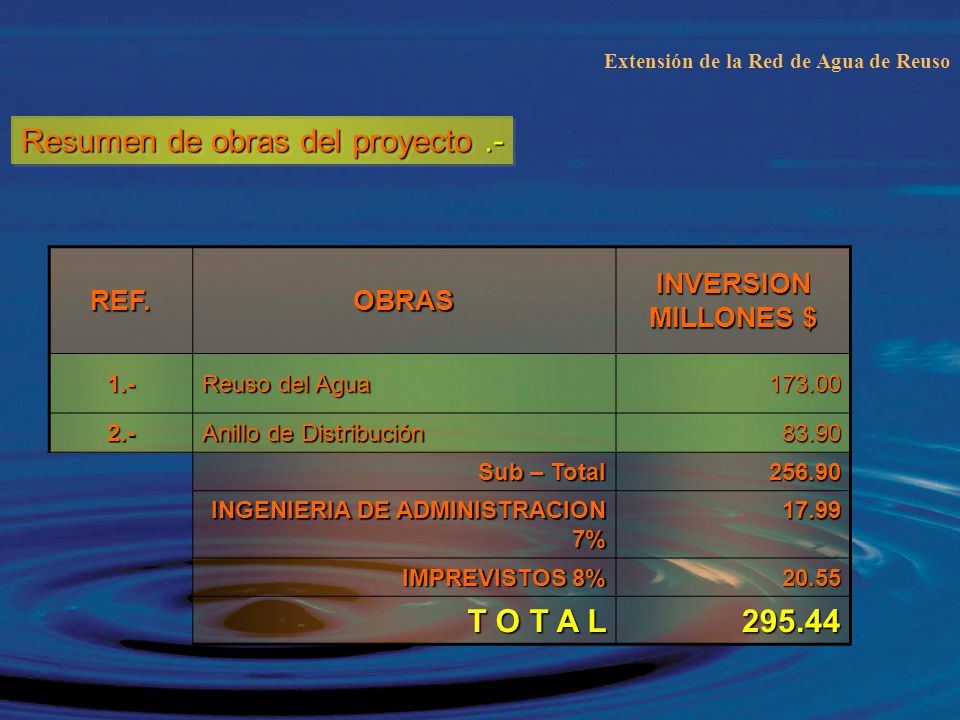

16 Extensión de la Red de Agua de ReusoREF.OBRAS INVERSION MILLONES $ 1.- Reuso del Agua 173.00 2.- Anillo de Distribución 83.90 Sub – Total 256.90 INGENIERIA DE ADMINISTRACION 7% 17.99 IMPREVISTOS 8% 20.55 T O T A L 295.44 Resumen de obras del proyecto.-

17 Extensión de la Red de Agua de ReusoLONGITUD1.- RED EXISTENTE 160 KMS 2.- RED EN PROYECTO 83 KMS Resumen de infraestructura.-

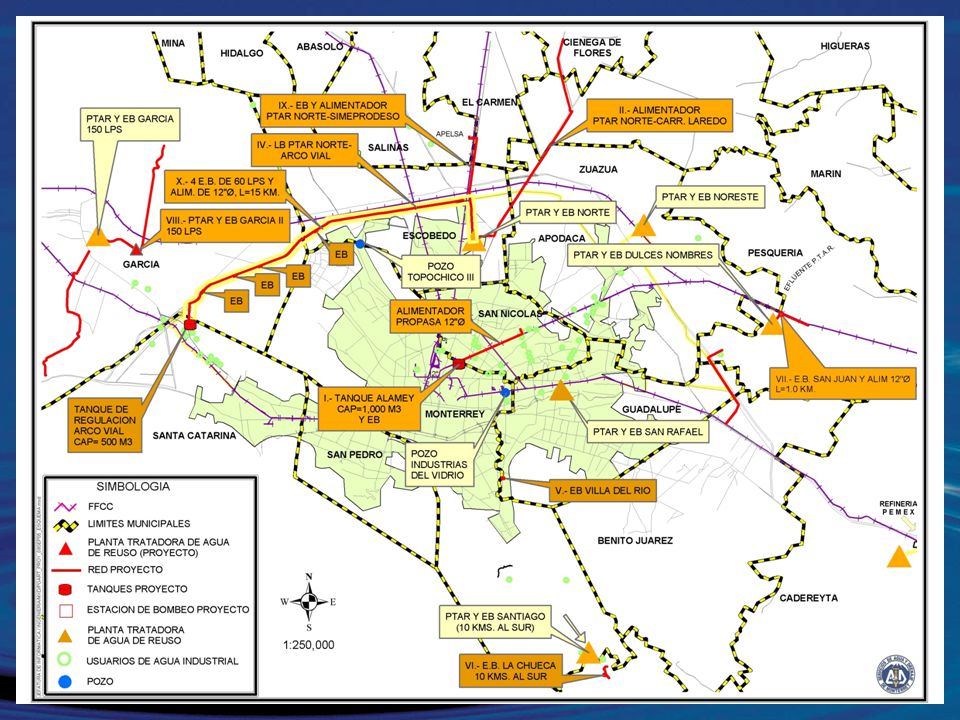

18 PLANOS DE PROYECTOS PROGRAMADOS Y EXISTENTES Extensión de la Red de Agua de Reuso

19

20
