1 SIDE SCAN SURVEY 1

2 Levantamiento Sonar de Barrido Lateral

3 Ventana para Presentación y control
(1) Area Título – Mostrará nombre de archivo con extensión HSX. (2) Indicadores de Alarma: Verde = Todos los sistemas funcionando OK Amarillo = Precaución - Valor malo desde el sensor. Verificar Sensor Rojo = Peligro – No hay datos recibidos desde el Sensor. Pare registro para determinar causa 1 (3) Mediciones del Sistema: Altitud del towfish, número y hora del último ping, etc. 2 3 4 (4) Información Bote o Pez remolcado: datos a ser mostrados. (nota: todos los datos son registrados, esto solo muestra los datos para propósitos de presentación en pantalla)

4 Opciones y menus Levantamiento Sonar de Barrido Lateral se ejecuta simultáneamente con HYPACK Levantamiento. Cuando inicia el Levantamiento (con CTRL-S), HYSCAN automáticamente será disparado para iniciar el registro. Parar el Levantamiento (con CTRL-E), detendrá el levantamiento de Sonar Lateral. Archivos de Datos son almacenados en la carpeta ...\Raw del proyecto con una extensión HSX. Opción Grabación: Seleccione el ‘grabador de datos’ opción (F7) para grabar datos directamente a formato XTF. También puede usar el programa CONVERTIDOR HSX para convertir sus archivos HSX a formato XTF después de un levantamiento.

5 HERRAMIENTAS Sonar lateral
Muchos sistemas de barrido lateral pueden ser controlados dentro de SIDE SIDE SCAN SURVEY. En el menú Herramientas, seleccione Control Equipo Sonar Lateral. Ajustes para Rango, Escala, Pinging, y ciertos controles de ganancia pueden ser enviados al sonar. Muestras de Cajas de control para diferentes sonares

6 Cascada Sonar Lateral Iconos Barra Herramientas
Presentación de Datos Sonar Ventana cascada (y señal) separada para segunda frecuencia del sonar Marcando blancos con doble clic en el contacto Capture sonar con ícono cámara Iconos Barra Herramientas Controles presentación (también con Shift-F9) Ventana Señal Capture imagen Herramienta medición altura Traqueo del Fondo Compensación de Velocidad Interruptor control Ganancia A_tgt1.avi? Use herramientas en Barra menú o clic derecho en presentación cascada para mostrar opciones

7 Ventana Señal Sonar Lateral
Señal Sonar Lateral en presentación tipo “osciloscopio”. Señal Bruta (desde sonar) Señal procesada (después de escalado y ganancia). Pings sencillo o múltiple Presentación mostrará ajuste de ganancia HYSCAN (azul línea sobrepuesta) Ventana señal Sonar de Barrido Lateral mostrado con filtro AutoTVG activo

8 Ajustando niveles de Saturación
La Imagen puede ser mejorada al ajustar las barras del “Nivel de Saturación” en la ventana Señal Sonar Lateral. Ajustando niveles de saturación o parámetros de ganancia es un ajuste solo de ganancia de presentación. No hay efecto en los datos grabados. Los datos de señal bruta son grabados al archivo HSX. Canales Babor y Estribor pueden ser ajustados independientemente. El botón RESTABLECER puede ser usado para ajustar el nivel al mejor ajuste de los datos de sonar (nota: cuando este levantando áreas variables, use el RESTABLECER más seguido para ajustar el nivel de la señal)

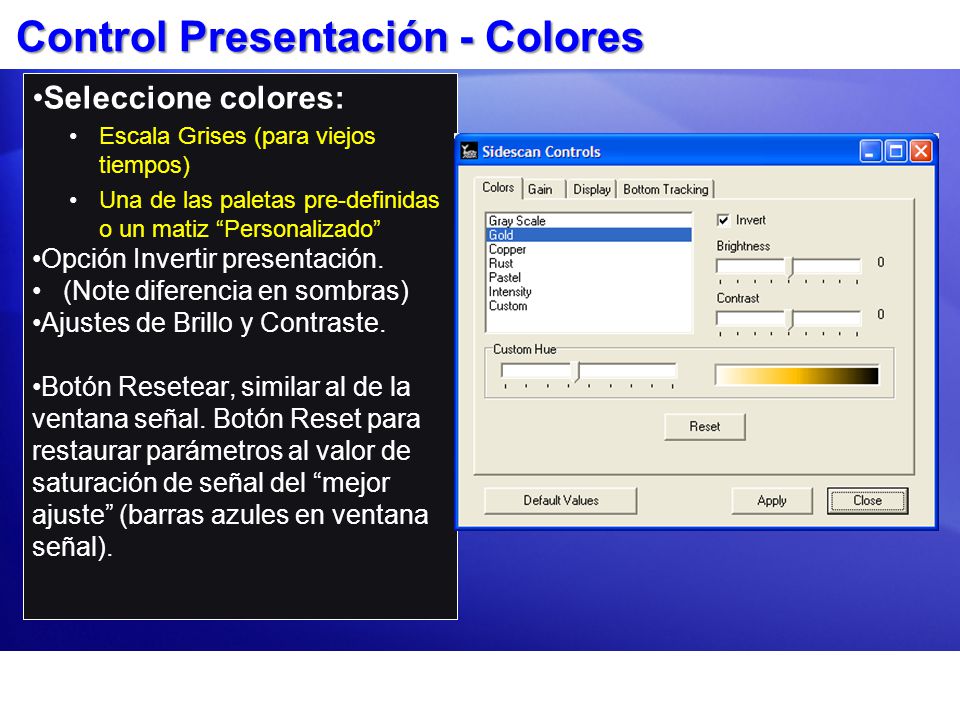

9 Control Presentación - Colores
Seleccione colores: Escala Grises (para viejos tiempos) Una de las paletas pre-definidas o un matiz “Personalizado” Opción Invertir presentación. (Note diferencia en sombras) Ajustes de Brillo y Contraste. Botón Resetear, similar al de la ventana señal. Botón Reset para restaurar parámetros al valor de saturación de señal del “mejor ajuste” (barras azules en ventana señal).

10 Control Presentación - Ganancia
Ajuste separado por cada transducer, o pueden estar atados juntos. Ganancia: Controla brillo general. TVG: Compensa por pérdida de señal con la distancia o en fondo inclinado. TVG AVANZADO: AutoTVG – controles sensibilidad TVG como una función de dBs/100 metros Use fórmula P1, P2 P3

11 Interruptor ganancia y Compensación Velocidad
Interruptor Ganancia – AutoTVG y dB/100m Interruptor para cascada Compensación Velocidad Interuptor en la cascada principal para control de ganancia de la imagen es un atajo a la página de control del Sonar Lateral (Shift F9)

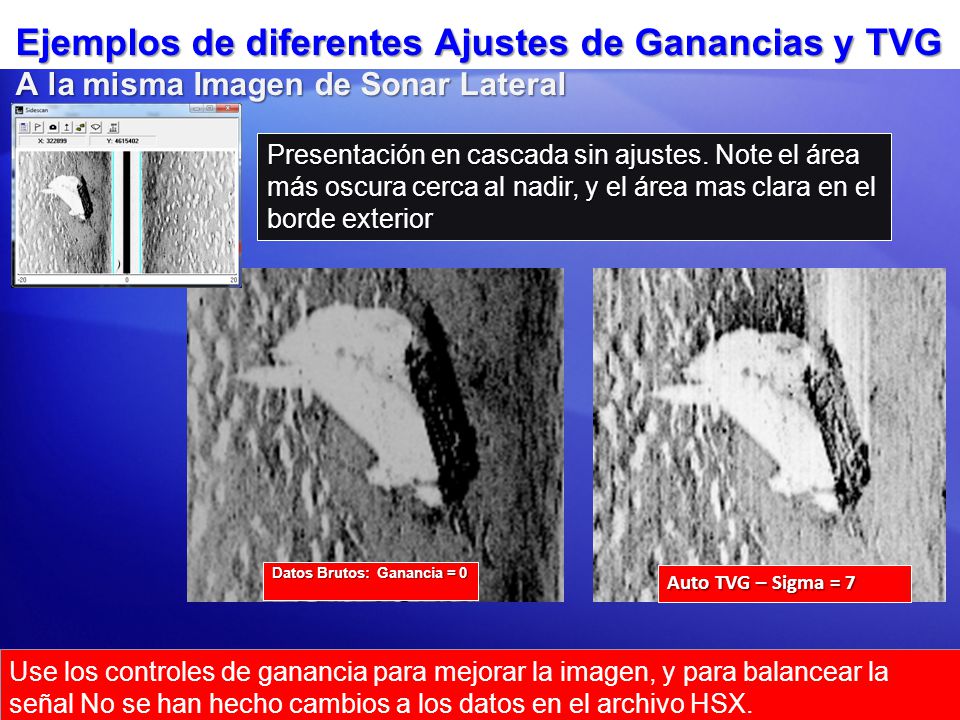

12 Ejemplos de diferentes Ajustes de Ganancias y TVG A la misma Imagen de Sonar Lateral
Presentación en cascada sin ajustes. Note el área más oscura cerca al nadir, y el área mas clara en el borde exterior Datos Brutos: Ganancia = 0 Auto TVG – Sigma = 7 Use los controles de ganancia para mejorar la imagen, y para balancear la señal No se han hecho cambios a los datos en el archivo HSX.

13 Control Presentación - Presentación
Opciones Presentación Remueva Columna de Agua Ideal para hacer mosaico de datos Mostrar traqueo del fondo Mostrado como un trazo azul en pantalla Dibuje líneas de alcance a intervalos seleccionados Unidades alcance son siempre en metros Anular parámetro alcance sonar en la presentación. (Un ajuste de 0 = rango completo). Use para recortar porción externa de los datos Seleccione Canal para babor o estribor solo para presentación.

14 Mantener un Traqueo del Fondo Adecuado es crítico
Porque remover el traqueo del fondo no es una buena idea: El traqueo del fondo durante la operaciones de levantamiento proveen una presentación visual de cuan cerca el pescado esta al fondo. Si ve algo como esto… Acelere o hale el cable rápido!

15 Control Presentación – Traqueo del Fondo 3 métodos para usar cuando este levantando Obtener el mejor traqueo del fondo durante el levantamiento ahorrará tiempo cuando este procesando 1. HYSCAN: Traqueo del Fondo hecho por HYSCAN 2. Sensor Pez: Use altitud desde el pescado. 3. Ninguno: Ajuste manualmente. Usado cuando no hay mucho ruido o basura en la columna de agua y el fondo no puede ser traqueado con otras opciones Opciones para HYSCAN Blanqueamiento: Altitud mínima del pez. ( (omite el área cerca a la superficie) Tamaño Puerta: Cambio de paso máximo. Sensibilidad: Umbral de detección del fondo, nivel 1 – 11. (nivel 11 es el mas sensible) Opciones para usar 2da Frecuencia ( aplicable cuando usa un sistema de doble frecuencia ) para Traqueo del Fondo

16 Ventana presentación Datos Sonar Lateral
Información Sonar: Cabeceo, rolido, rumbo, presión y prof. pueden ser vistos. Presentación gráfica de datos de movimiento desde el pescado Ventana altitud puede resaltar la altura del pescado desde el fondo marino. Alarma profundidad puede ser definida en Opciones Vista (F9)

17 Ventana presentación Datos Sonar Lateral
Selección Equipo Permite al usuario especificar cual dato mostrar para Sonar, Rumbo, Altitud. Un ejemplo por use: Mientras se opera un sistema con MB backscatter y sonar lateral remolcado, esta opción le permite especificar el equipo a ser mostrado en la cascada. Todos los datos son grabados al archivo HSX; esta selección de equipo es solo para presentación de datos

18 Mapa Cobertura Muestra cobertura sonar lateral con
Diagrama de palos sencillo (no necesita MTX), Cobertura 1x / 2x (escala grises imagen barrido) mosaico Sonar Lateral en tiempo real. Matriz es necesaria para la cobertura 1x,2x o mosaico sonar lateral La Matriz puede ser dibujada en ambos HYPACK® LEVANTAMIENTO y Mapa Cobertura HYSCAN. Cobertura de Palos Sencilla 1x 2 x cobertura Mosaico Sonar Lateral en tiempo real. El mosaico en tiempo real es salvado como un archivo Matriz HYPACK. Esta diseñado para mostrar cobertura durante el levantamiento. Para un mosaico final GeoTif, use HYSCAN o GEOCODER

19 Capture imagen: Herramienta para salvar JPEG o GeoTiff
Seleccione ícono Cámara. Haga clic y arrastre alrededor del blanco para capturar. Imagen puede ser salvada como formato Jpeg o GeoTiff . Una vez salvada, la Imágenes Geo-referenciadas (TIF) pueden ser vistas en el HYPACK Shell y Levantamiento como un archivo de fondo.

20 Altura del contacto (H) = L * A / R
Capture y Mida un contacto: Para marcar una blanco, doble clic en la cascada sobre el contacto. Para medir un blanco, seleccione el ícono de flecha arriba, y luego doble clic sobre el contacto. Una ventana blanco se abrirá para medir la característica y salvar a un archivo ( mostrada en la próxima ayuda ) Tres puntos a lo largo de la imagen son necesarios Altitud (A) , longitud sombra (L), distancia total (R) Altura del contacto (H) = L * A / R

21 Herramienta medición Altura Blanco
En la Ventana Blanco Ajuste barra 1 al final de la Columna de Agua. Ajuste barra 2 al borde del blanco/sombra Ajuste barra 3 al extremo externo de la sombra. Use la presentación de señal para asistirlo en encontrar el blanco y la sombra (busque señal baja o débil siguiendo al blanco) Altura sobre el fondo Marcar y salvar un blanco. Blancos serán mostrados en HYPACK Survey La altura del blanco puede no ser exactamente igual para dos operadores, debido a la subjetividad de la medición de sombras

22 Blancos en Acción

23 Reproducción datos Sonar Lateral
Para reproducir un archivo sonar lateral en (HYSCAN), use opción F8 (Archivo – reproducción). Seleccione archivo HSX, XTF o LOG Todas las ventanas HYSCAN pueden ser abiertas. Blancos pueden ser hechos en reproducción.

24 Planeamiento Levantamiento: Cobertura 100% y 200%
cobertura 100%: Para un alcance de 100 metros, el espaciamiento de líneas sería establecido en 160 metros. Esto provee un error de 20 metros fuera del traqueo durante el levantamiento. cobertura 200%: Este plan de levantamiento asegura que el fondo es cubierto dos veces por el Sonar Lateral cubriendo la región del nadir con el paso de la segunda línea Espaciamiento de línea 160 metros Espaciamiento de línea 80 metros Ancho Barrido 200m Note el ancho del barrido general es dos veces el rango de escala
