Presentación del tema: "Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Método de las imágenes Método de las imágenes Apuntes preparados por Jesus Carrera con material."— Transcripción de la presentación:

1 Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Método de las imágenes Método de las imágenes Apuntes preparados por Jesus Carrera con material de Meier y Poetter

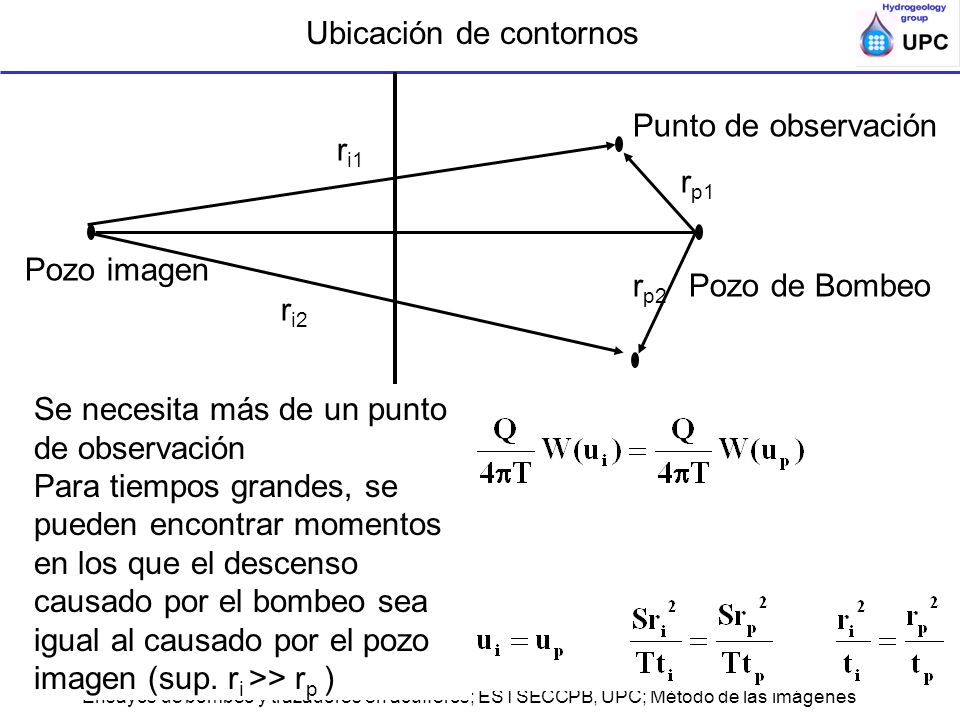

2 Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Método de las imágenes Pozo imagen Pozo de Bombeo Punto de observación r i1 r p1 r p2 r i2 Ubicación de contornos Se necesita más de un punto de observación Para tiempos grandes, se pueden encontrar momentos en los que el descenso causado por el bombeo sea igual al causado por el pozo imagen (sup. r i >> r p )

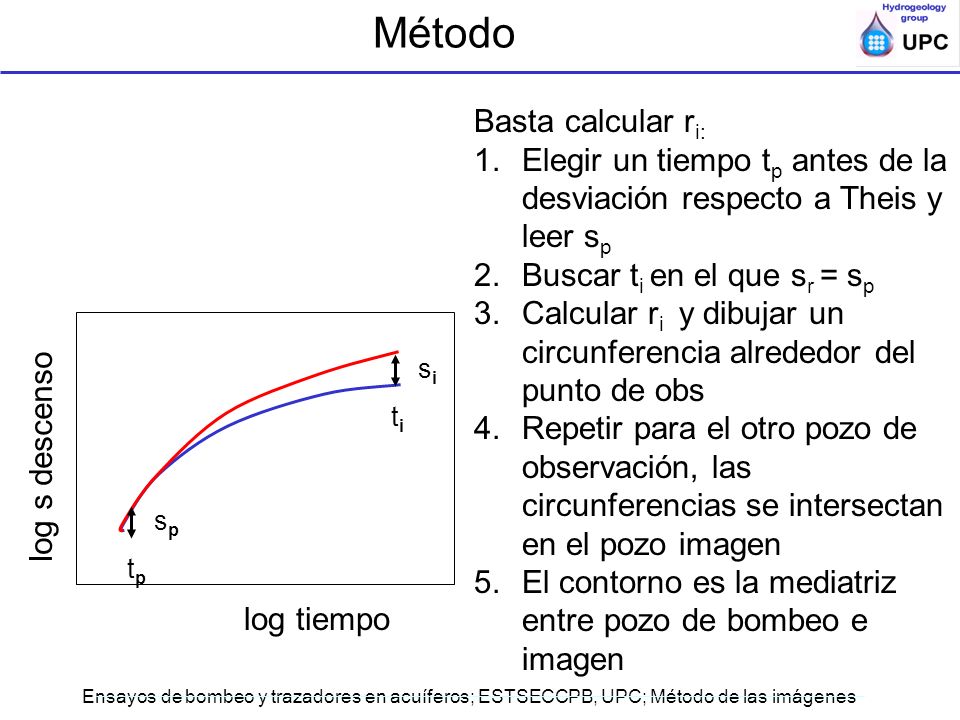

3 Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Método de las imágenes Basta calcular r i: 1.Elegir un tiempo t p antes de la desviación respecto a Theis y leer s p 2.Buscar t i en el que s r = s p 3.Calcular r i y dibujar un circunferencia alrededor del punto de obs 4.Repetir para el otro pozo de observación, las circunferencias se intersectan en el pozo imagen 5.El contorno es la mediatriz entre pozo de bombeo e imagen log s descenso log tiempo tptp spsp titi sisi Método

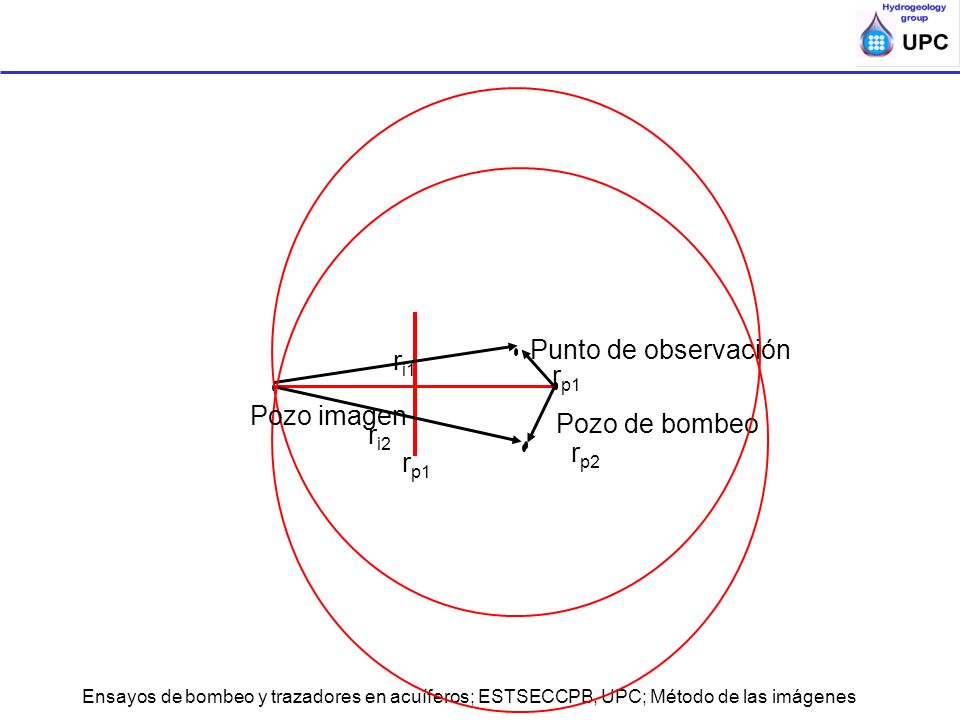

4 Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Método de las imágenes r p1 Pozo de bombeo Punto de observación r i1 r p1 r p2 r i2 Pozo imagen
