1 Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Apuntes de Ensayos Pulso Ensayos Pulso Apuntes preparados por Jesus Carrera con material de P. Meier y E. Poeter

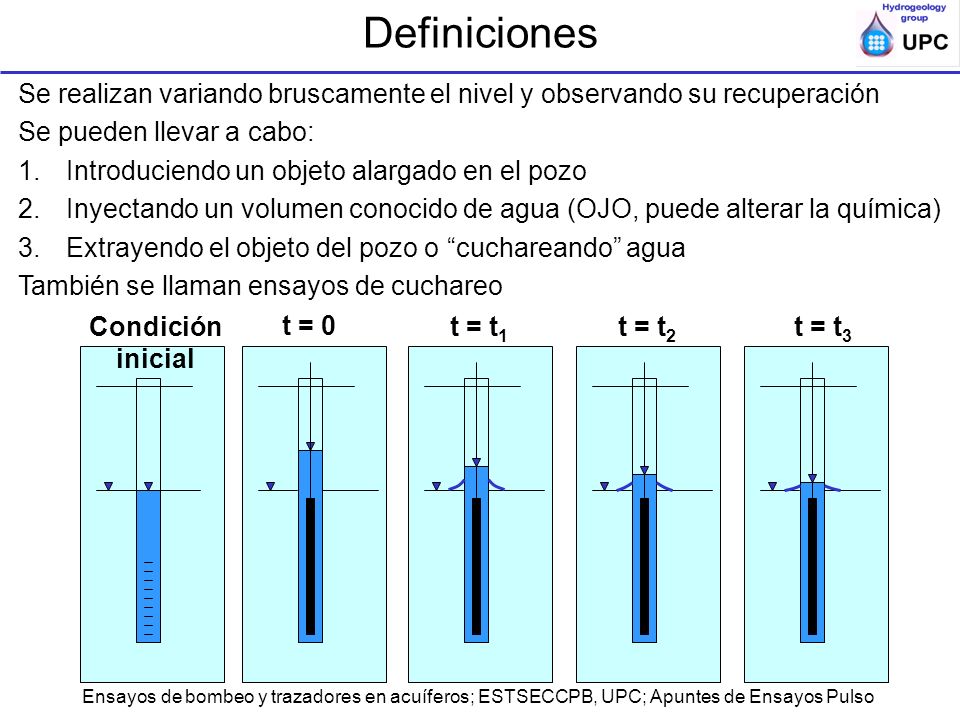

2 Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Apuntes de Ensayos Pulso Definiciones Condición inicial t = 0 t = t 1 t = t 2 t = t 3 Se realizan variando bruscamente el nivel y observando su recuperación Se pueden llevar a cabo: 1.Introduciendo un objeto alargado en el pozo 2.Inyectando un volumen conocido de agua (OJO, puede alterar la química) 3.Extrayendo el objeto del pozo o cuchareando agua También se llaman ensayos de cuchareo

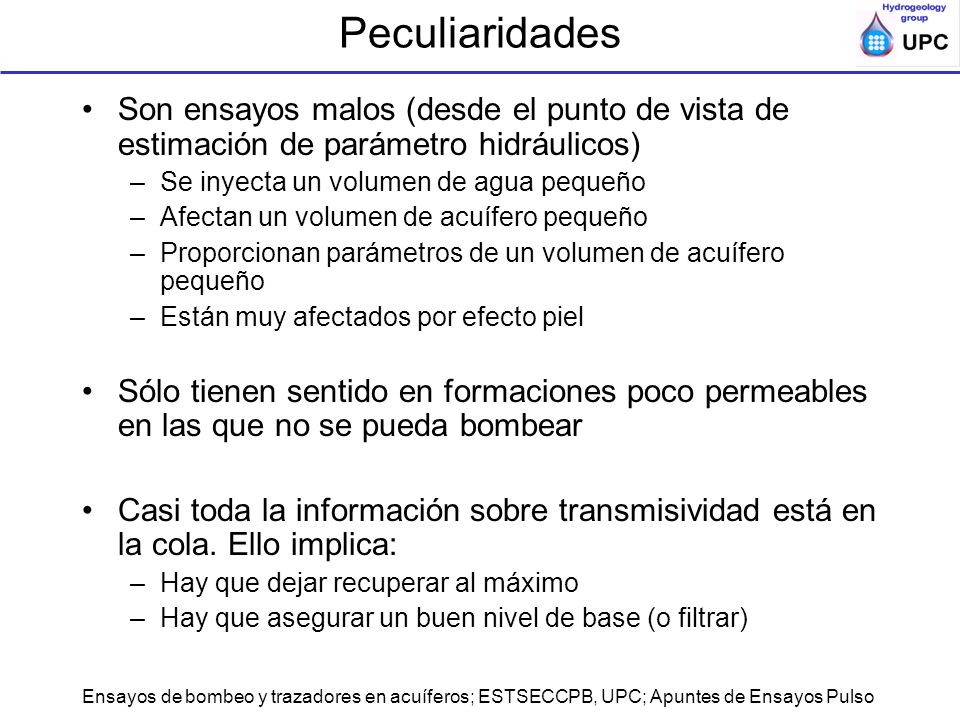

3 Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Apuntes de Ensayos Pulso Peculiaridades Son ensayos malos (desde el punto de vista de estimación de parámetro hidráulicos) –Se inyecta un volumen de agua pequeño –Afectan un volumen de acuífero pequeño –Proporcionan parámetros de un volumen de acuífero pequeño –Están muy afectados por efecto piel Sólo tienen sentido en formaciones poco permeables en las que no se pueda bombear Casi toda la información sobre transmisividad está en la cola. Ello implica: –Hay que dejar recuperar al máximo –Hay que asegurar un buen nivel de base (o filtrar)

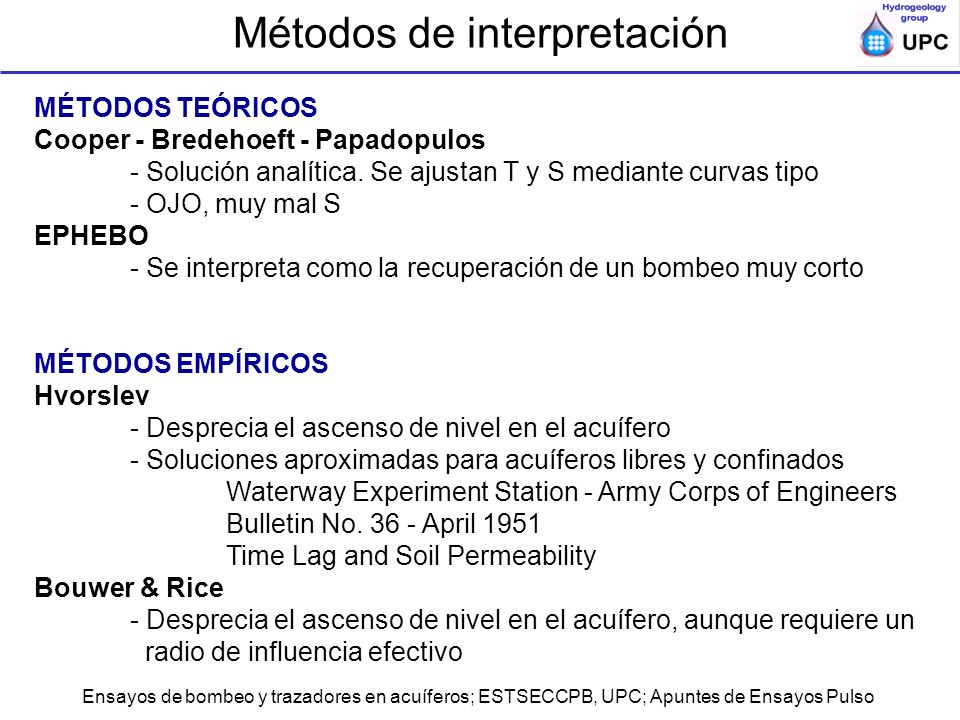

4 Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Apuntes de Ensayos Pulso Métodos de interpretación MÉTODOS TEÓRICOS Cooper - Bredehoeft - Papadopulos - Solución analítica. Se ajustan T y S mediante curvas tipo - OJO, muy mal S EPHEBO - Se interpreta como la recuperación de un bombeo muy corto MÉTODOS EMPÍRICOS Hvorslev - Desprecia el ascenso de nivel en el acuífero - Soluciones aproximadas para acuíferos libres y confinados Waterway Experiment Station - Army Corps of Engineers Bulletin No April 1951 Time Lag and Soil Permeability Bouwer & Rice - Desprecia el ascenso de nivel en el acuífero, aunque requiere un radio de influencia efectivo

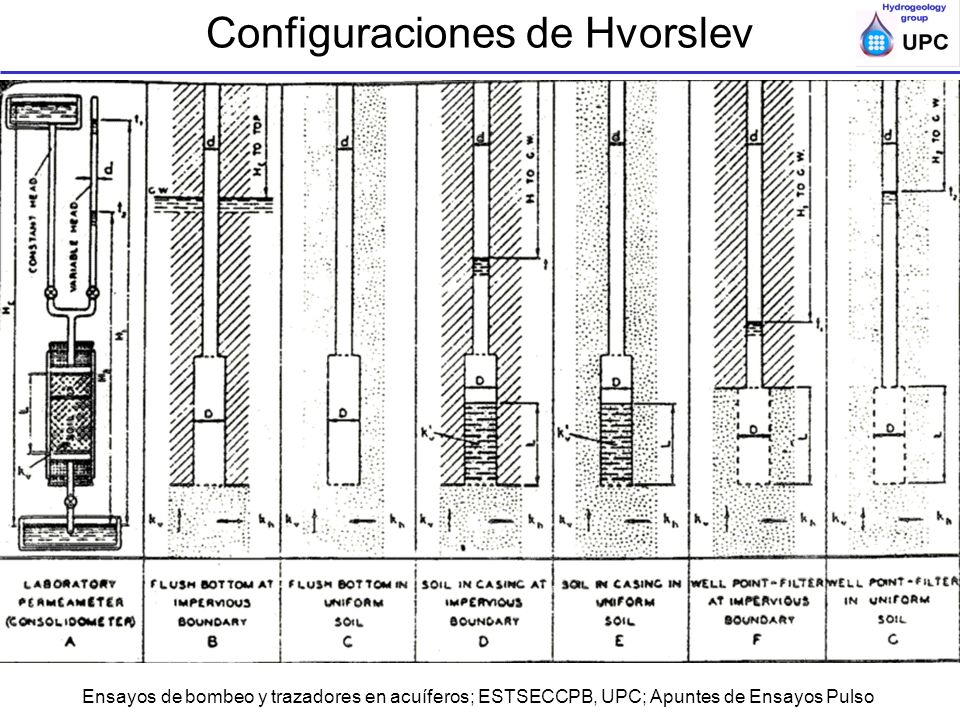

5 Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Apuntes de Ensayos Pulso Configuraciones de Hvorslev

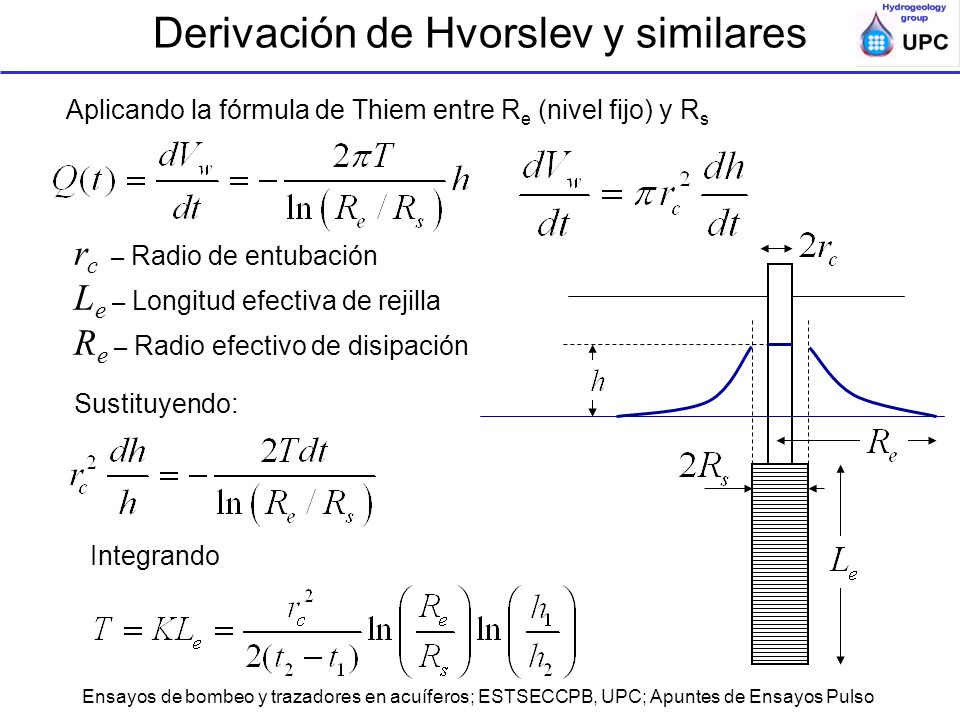

6 Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Apuntes de Ensayos Pulso Derivación de Hvorslev y similares Aplicando la fórmula de Thiem entre R e (nivel fijo) y R s Sustituyendo: Integrando r c – Radio de entubación L e – Longitud efectiva de rejilla R e – Radio efectivo de disipación

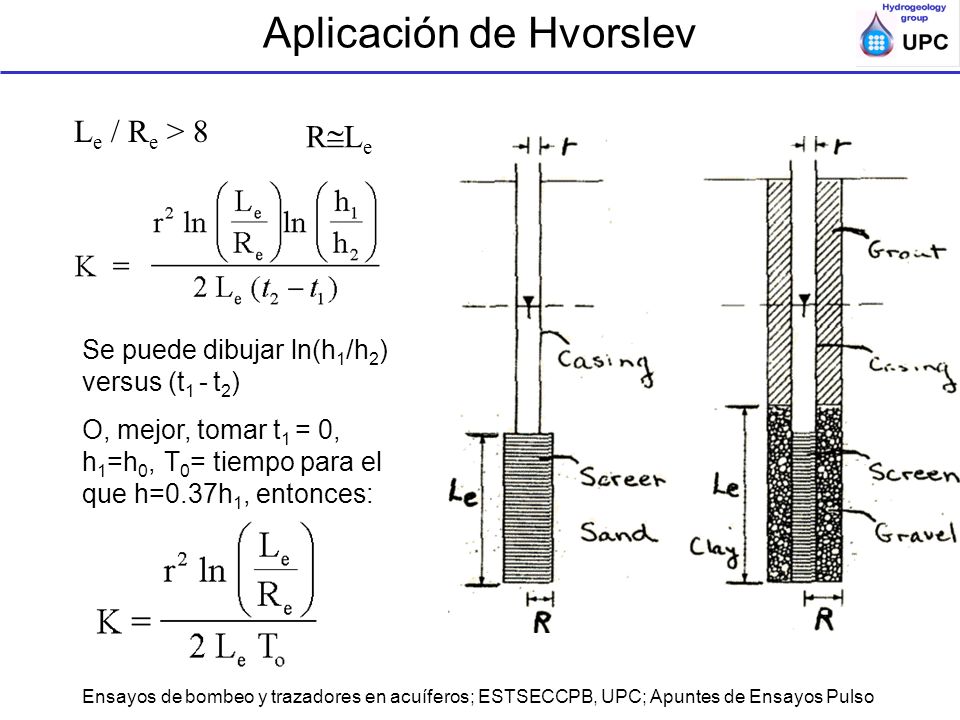

7 Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Apuntes de Ensayos Pulso Aplicación de Hvorslev L e / R e > 8 Se puede dibujar ln(h 1 /h 2 ) versus (t 1 - t 2 ) O, mejor, tomar t 1 = 0, h 1 =h 0, T 0 = tiempo para el que h=0.37h 1, entonces: R L e

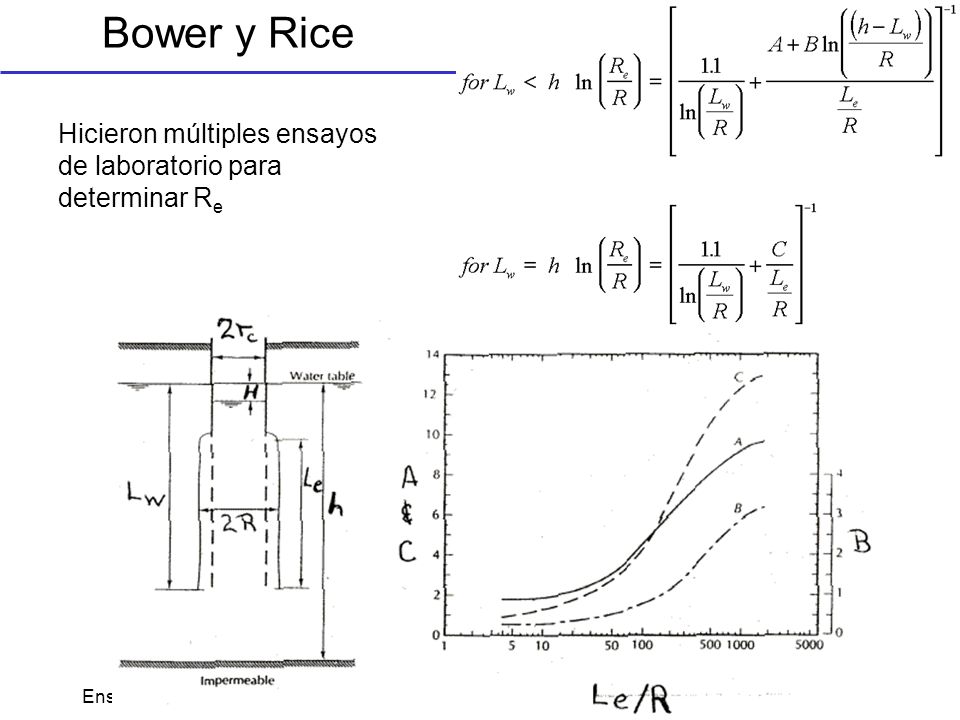

8 Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Apuntes de Ensayos Pulso Bower y Rice Hicieron múltiples ensayos de laboratorio para determinar R e

9 Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Apuntes de Ensayos Pulso Ejercicio Estimar K con los datos adjuntos por los métodos de Horslev o Bower y Rice y mediante EPHEBO
