1
Tolerancias de localización
Josué Portillo Irving Hernández
2

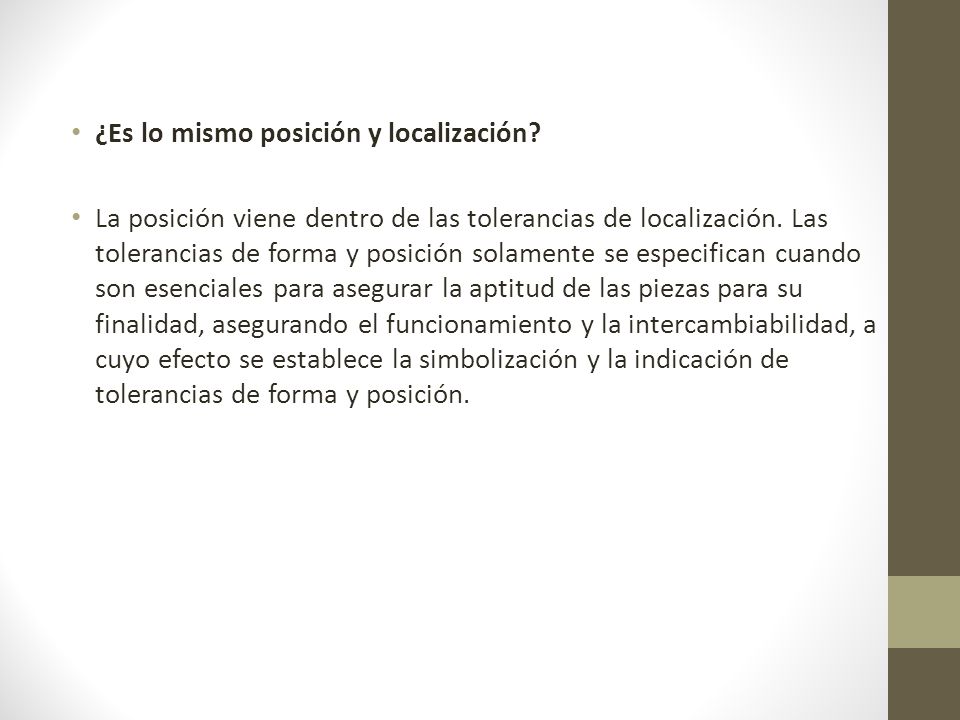

¿Es lo mismo posición y localización?
La posición viene dentro de las tolerancias de localización. Las tolerancias de forma y posición solamente se especifican cuando son esenciales para asegurar la aptitud de las piezas para su finalidad, asegurando el funcionamiento y la intercambiabilidad, a cuyo efecto se establece la simbolización y la indicación de tolerancias de forma y posición.
3

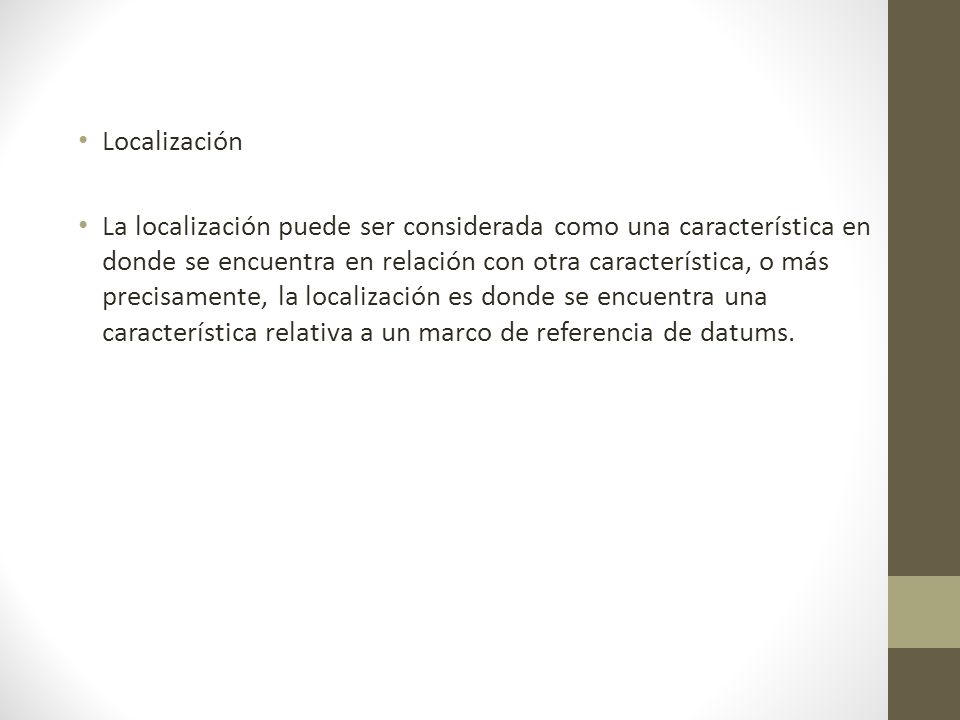

Localización La localización puede ser considerada como una característica en donde se encuentra en relación con otra característica, o más precisamente, la localización es donde se encuentra una característica relativa a un marco de referencia de datums.
4

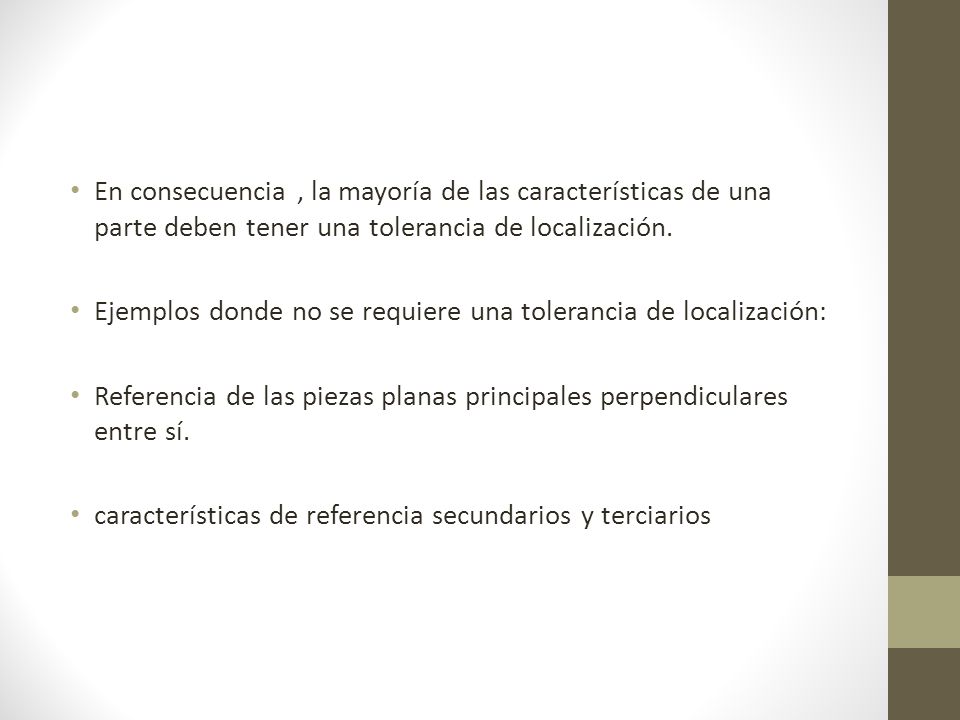

En consecuencia , la mayoría de las características de una parte deben tener una tolerancia de localización. Ejemplos donde no se requiere una tolerancia de localización: Referencia de las piezas planas principales perpendiculares entre sí. características de referencia secundarios y terciarios
5
La mayoría de características requieren una tolerancia de ubicación.
tipos de tolerancia . Por ejemplo , una tolerancia posicional relacionada con una referencia de datos. marco controla la orientación como un subconjunto de posición. característica , una tolerancia de concentricidad , la tolerancia posicional , la tolerancia de perfil, el descentramiento la tolerancia o la tolerancia de simetría se deben especificar .
6

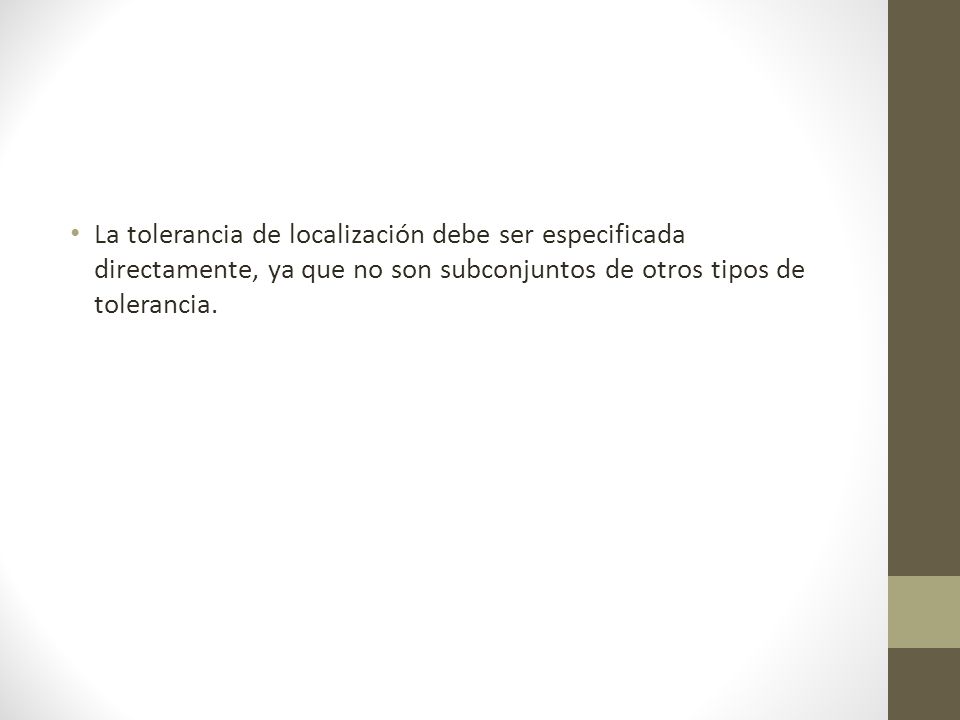

La tolerancia de localización debe ser especificada directamente, ya que no son subconjuntos de otros tipos de tolerancia.
7

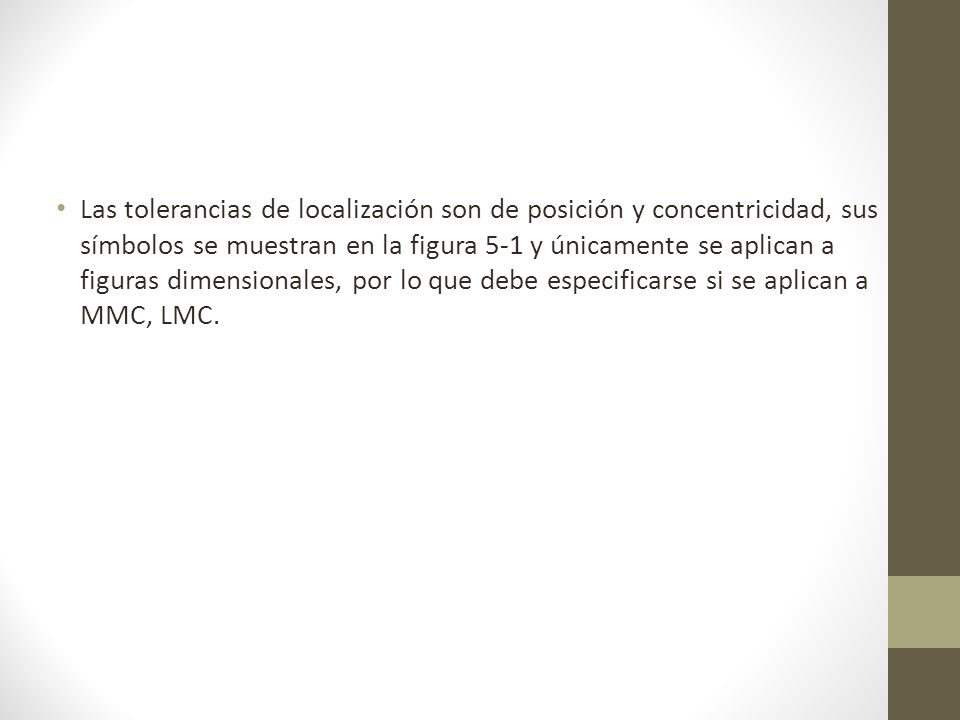

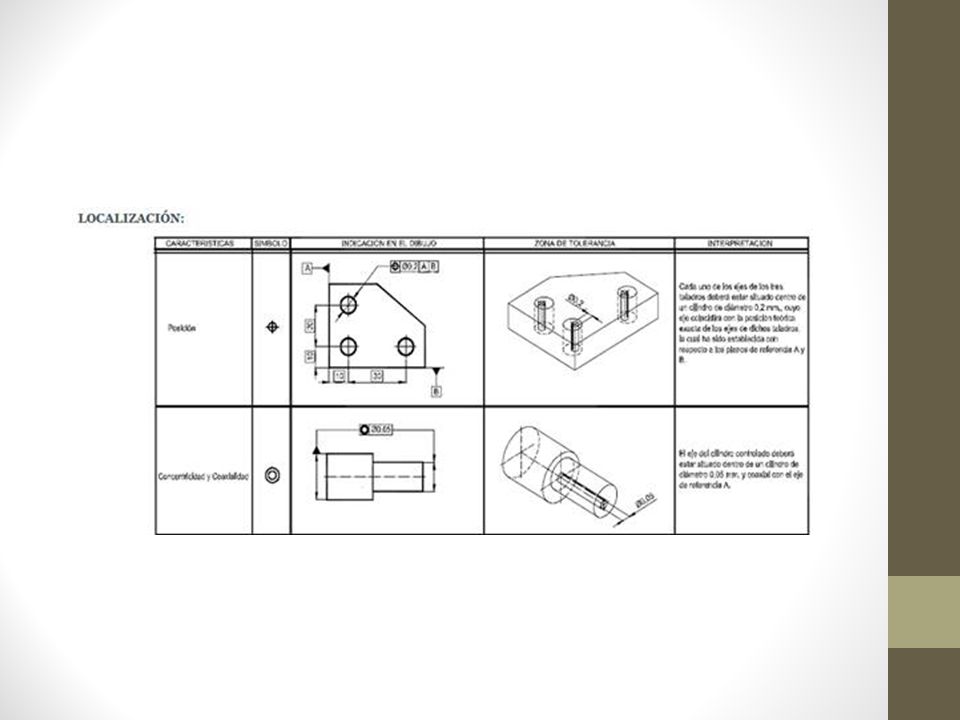

Las tolerancias de localización son de posición y concentricidad, sus símbolos se muestran en la figura 5-1 y únicamente se aplican a figuras dimensionales, por lo que debe especificarse si se aplican a MMC, LMC.
8
Las tolerancias de localización se usan para controlar tres tipos de relaciones, como son:
1. La distancia entre centros de figuras dimensionales. 2. Localización de una figura dimensional, o un grupo de figuras dimensionales respecto a uno o varios datums. 3. Coaxialidad o simetría de figuras dimensionales.

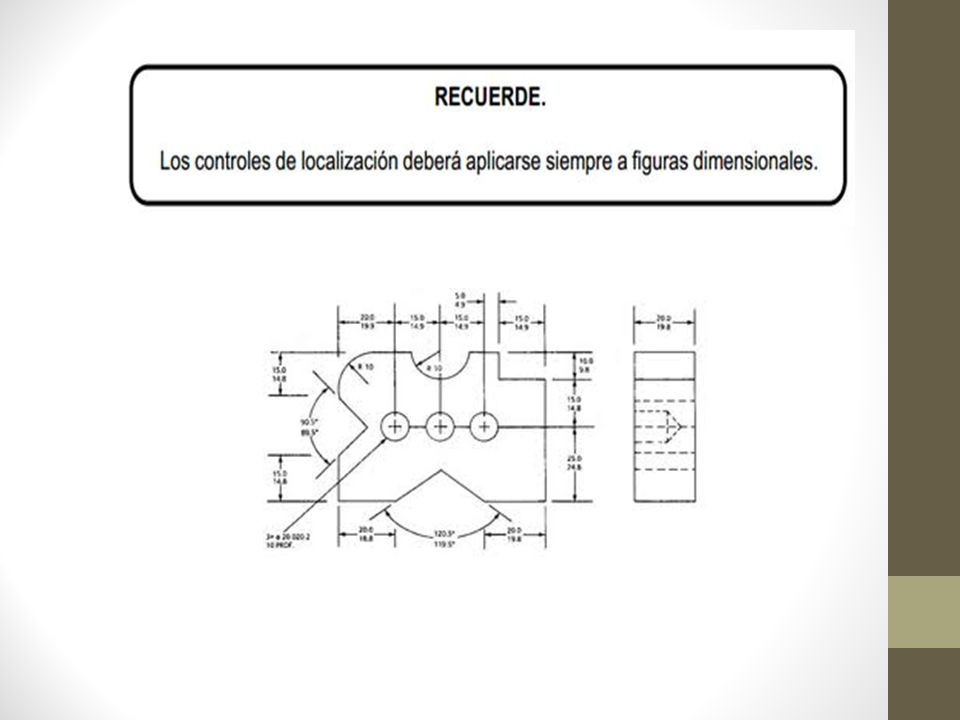

10

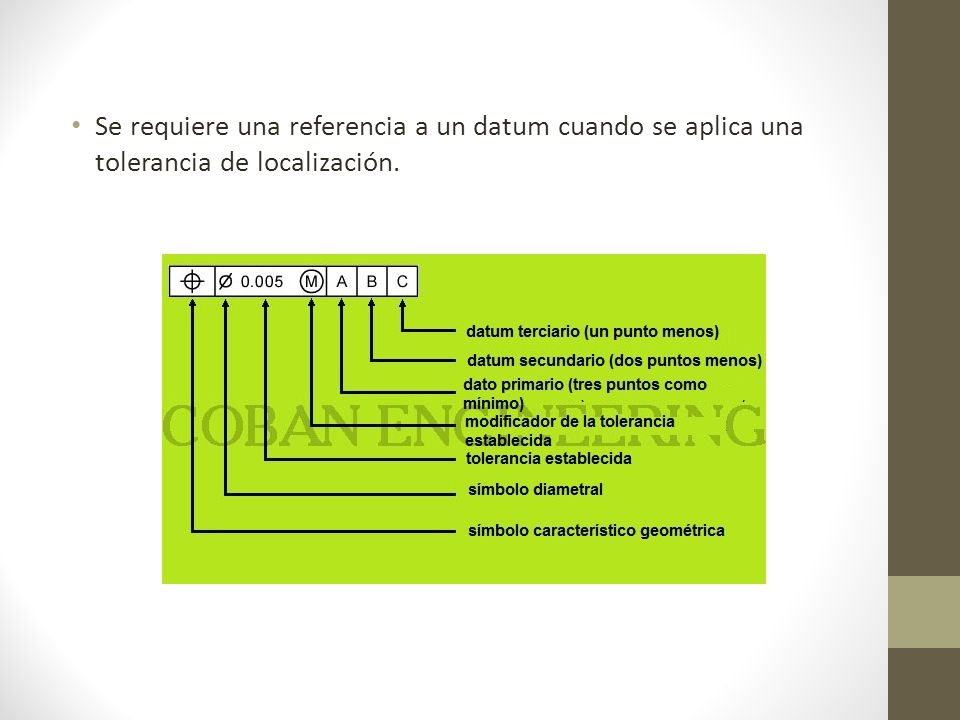

Se requiere una referencia a un datum cuando se aplica una tolerancia de localización.
13

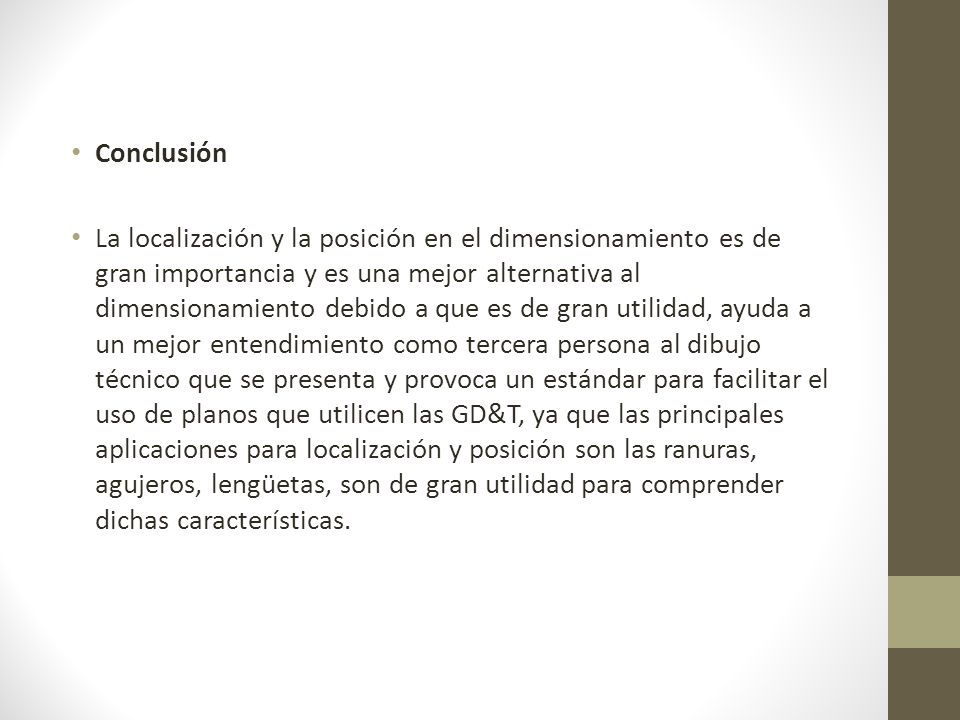

Conclusión La localización y la posición en el dimensionamiento es de gran importancia y es una mejor alternativa al dimensionamiento debido a que es de gran utilidad, ayuda a un mejor entendimiento como tercera persona al dibujo técnico que se presenta y provoca un estándar para facilitar el uso de planos que utilicen las GD&T, ya que las principales aplicaciones para localización y posición son las ranuras, agujeros, lengüetas, son de gran utilidad para comprender dichas características.
14

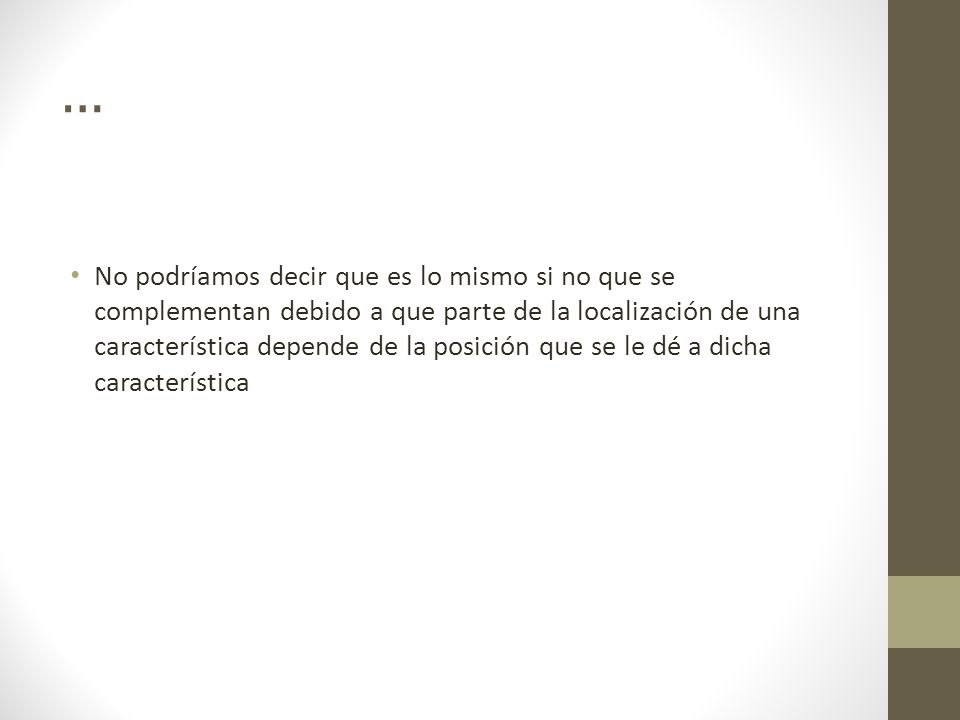

… No podríamos decir que es lo mismo si no que se complementan debido a que parte de la localización de una característica depende de la posición que se le dé a dicha característica
