TOLERANCIAS GEOMETRICAS

Presentaciones similares


Presentación del tema: "TOLERANCIAS GEOMETRICAS"— Transcripción de la presentación:

1 TOLERANCIAS GEOMETRICAS
(TDG)

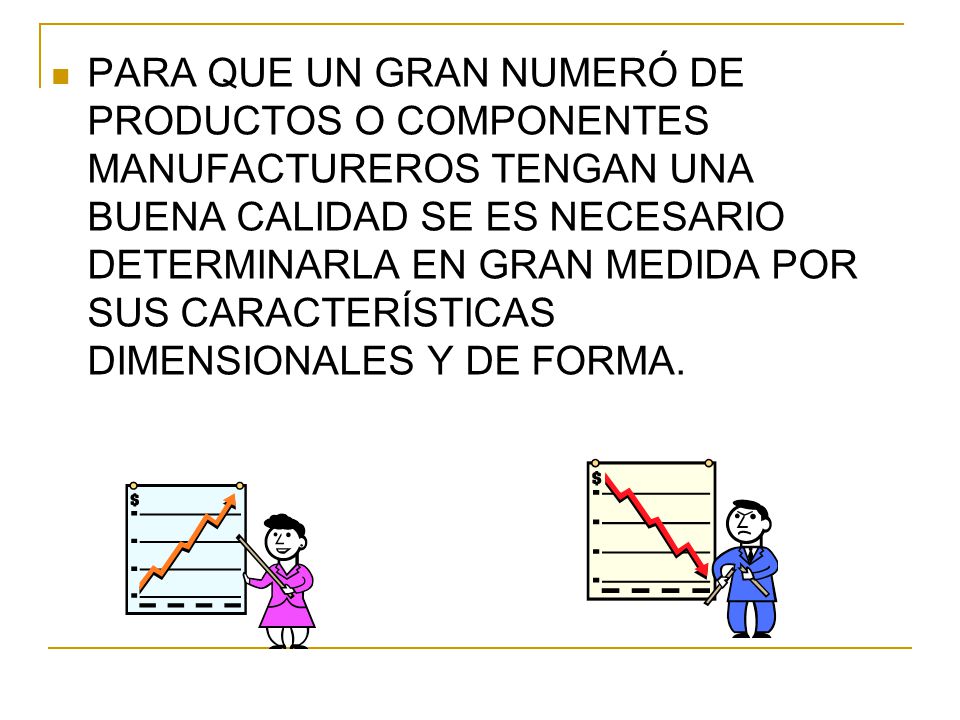

2 PARA QUE UN GRAN NUMERÓ DE PRODUCTOS O COMPONENTES MANUFACTUREROS TENGAN UNA BUENA CALIDAD SE ES NECESARIO DETERMINARLA EN GRAN MEDIDA POR SUS CARACTERÍSTICAS DIMENSIONALES Y DE FORMA.

3 TOLERANCIAS GEOMETRICAS
Son piezas que han de cumplir funciones importantes en un conjunto, de las que depende la fiabilidad del producto. controlar formas individuales o definir relaciones entre distintas formas. Normas utilizadas (ISO-1101 y ANSY/ASME y 14.5M) TOLERANCIAS GEOMETRICAS La correcta interpretación de las tolerancias indicadas son 3 pasos

4 Pasos de la tolerancias
geométricas Equipo, Maquinaria y Proceso Instrumentación y medios para verificación La correcta interpretación

5 LAS TOLERANCIAS DE FORMA.
LAS TOLERANCIAS DE POSICIÓN. FORMAS DE IMPACTO

6 Se representan en planos por símbolos normalizados.
CARACTERISTICAS Se representan en planos por símbolos normalizados. si los elementos están asociados si los elementos son aislados

7 CLASIFICACION perfil, superficie
rectitud, planicidad, redondez, cilindricidad Formas primitivas Formas complejas perfil, superficie paralelismo, perpendicularidad, inclinación CLASIFICACION Orientación Ubicación concentricidad, posición circular radial, axial o total Oscilación

8

9 DESCRIPCION *LOS PUNTOS FORMAN UNA LINEA RECTA
*SU TOLERANCIA SON DOS LINEAS PARALELAS RECTITUD *TODOS LOS PUNTOS DEBEN ESTAR CONTENIDOS EN DOS PLANOS PARALELOS SEPARADOS PLANITUD *SU TOLERANCIA ESTA FORMADA CON DOS CIRCULOS CON CENTRO COMUN Y SE PARADOS. REDONDEZ

10 TODOS LOS PUNTOS DEBEN ESTAR CONCENTRADOS EN DOS CILINDROS CON EJE COMUN Y SEPARADOS
CILINDRICIDAD ESTA DEFINA POR UN PAR DE PERFILES REGULARES SEPARADOS ENTRE SI. PERFIL TIENE UN ANGULO DE 90º , ESTA DEFINIDA POR DOS PLANOS SEPARADOS ANGULARIDAD PERPENDICULARIDAD ES LA CONDICION MEDIANTE LA CUAL SE CONTROLA PLANOS O EJES A 90º ES LA CONDICION GEOMETRICA CON LA CUAL SE CONTROLAN EJES O PLANOS A 180º PARALELISMO

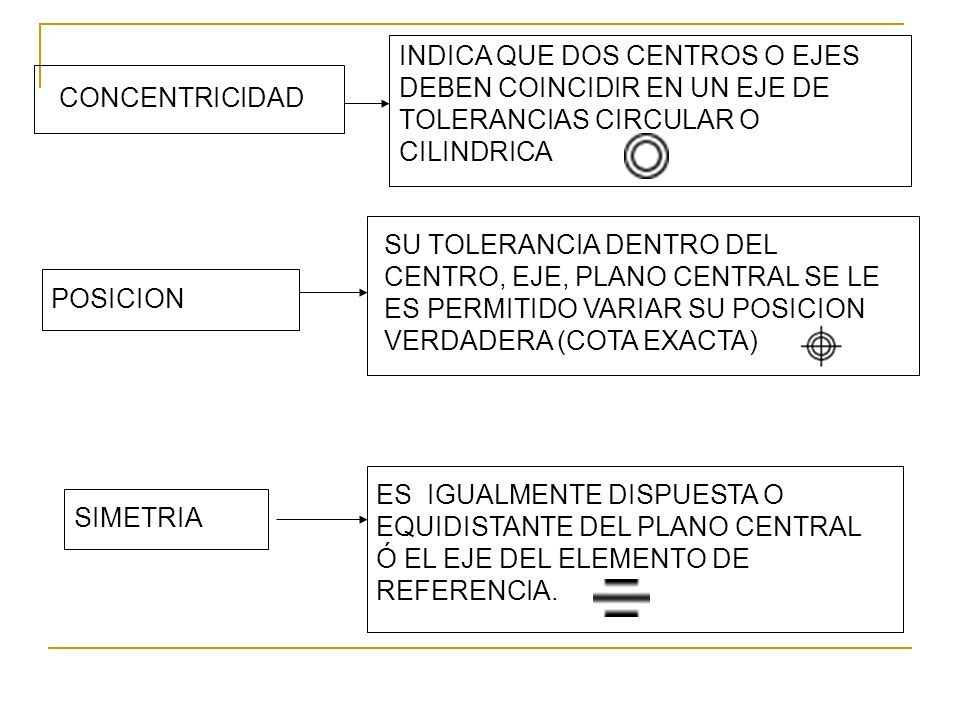

11 INDICA QUE DOS CENTROS O EJES DEBEN COINCIDIR EN UN EJE DE TOLERANCIAS CIRCULAR O CILINDRICA
CONCENTRICIDAD SU TOLERANCIA DENTRO DEL CENTRO, EJE, PLANO CENTRAL SE LE ES PERMITIDO VARIAR SU POSICION VERDADERA (COTA EXACTA) POSICION ES  IGUALMENTE DISPUESTA O EQUIDISTANTE DEL PLANO CENTRAL Ó EL EJE DEL ELEMENTO DE REFERENCIA. SIMETRIA

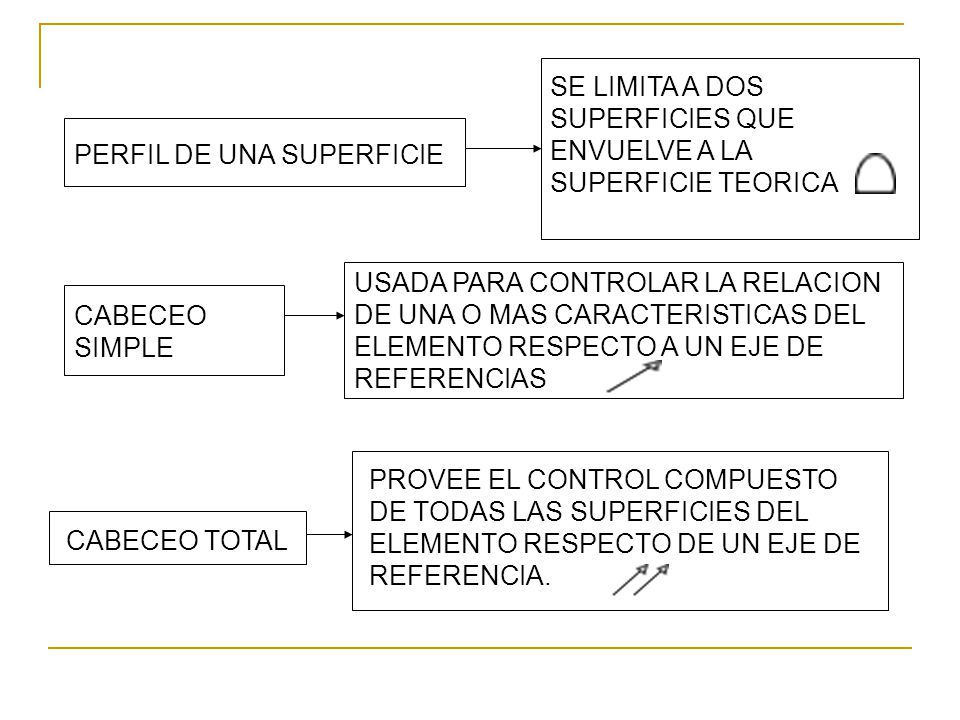

12 SE LIMITA A DOS SUPERFICIES QUE ENVUELVE A LA SUPERFICIE TEORICA
PERFIL DE UNA SUPERFICIE USADA PARA CONTROLAR LA RELACION DE UNA O MAS CARACTERISTICAS DEL ELEMENTO RESPECTO A UN EJE DE REFERENCIAS CABECEO SIMPLE PROVEE EL CONTROL COMPUESTO DE TODAS LAS SUPERFICIES DEL ELEMENTO RESPECTO DE UN EJE DE REFERENCIA. CABECEO TOTAL

13 EJEMPLOS DE TOLERANCIAS GEOMETRICAS

14 TOLERANCIAS GEOMÉTRICAS DE RECTITUD
La superficie se considera plana cuando está totalmente comprendida entre dos planos paralelos separados entre sí la tolerancia

15 TOLERANCIAS GEOMÉTRICAS DE PLANICIDAD
La superficie se considera plana cuando está totalmente comprendida entre dos planos paralelos separados entre sí la tolerancia.

16 MODELO DE LAS TOLERANCIAS GEOMETRICAS
MUESTRA UN MODULO QUE PERMITE LA FUNDACIÓN PARA INGENIERÍA DIMENSIONAL Y ANÁLISIS DE VARIACIONES MEDIANTE LA DEFINICIÓN INTELIGENTE DE LAS TOLERANCIAS GEOMÉTRICAS ASOCIADAS.

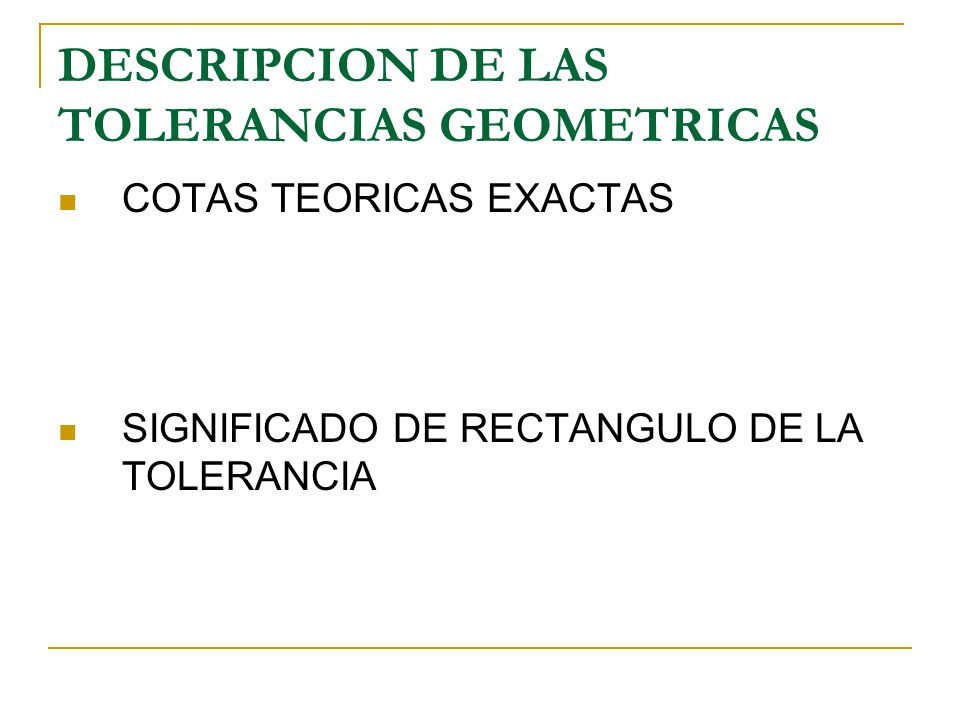

17 DESCRIPCION DE LAS TOLERANCIAS GEOMETRICAS
COTAS TEORICAS EXACTAS SIGNIFICADO DE RECTANGULO DE LA TOLERANCIA

18 COTAS TEORICAS EXACTAS
LAS COTAS TEÓRICAMENTE EXACTAS Y QUE, POR LO TANTO, NO SON OBJETO DE TOLERANCIAS GEOMÉTRICAS SE COLOCAN RODEADAS DE UN RECUADRO. EL RECUADRO SE HACE CON LÍNEA FINA.

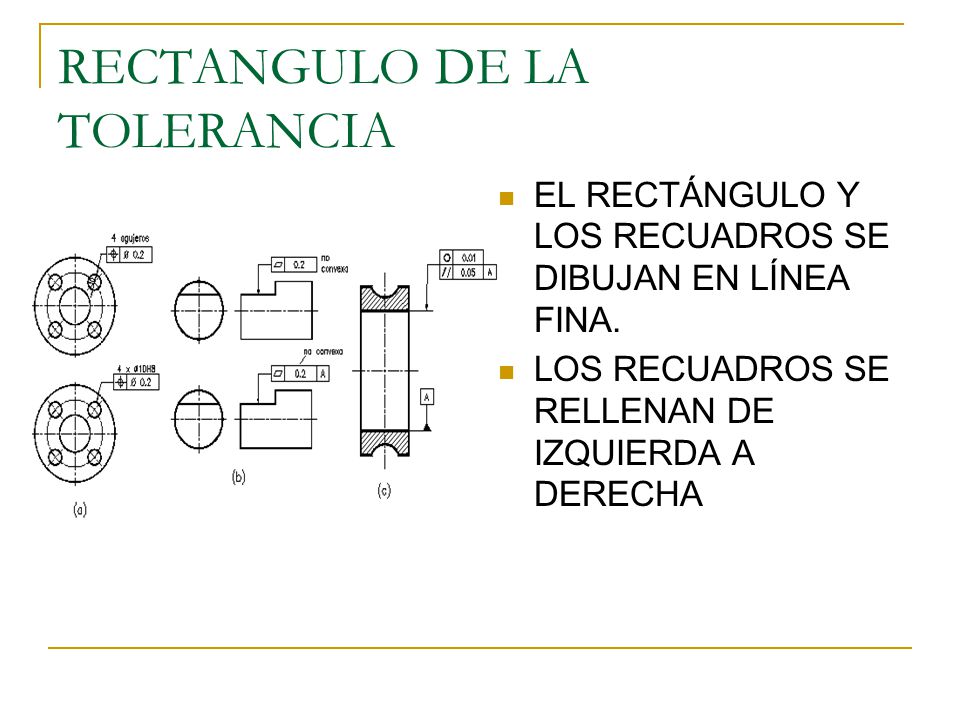

19 RECTANGULO DE LA TOLERANCIA
EL RECTÁNGULO Y LOS RECUADROS SE DIBUJAN EN LÍNEA FINA. LOS RECUADROS SE RELLENAN DE IZQUIERDA A DERECHA

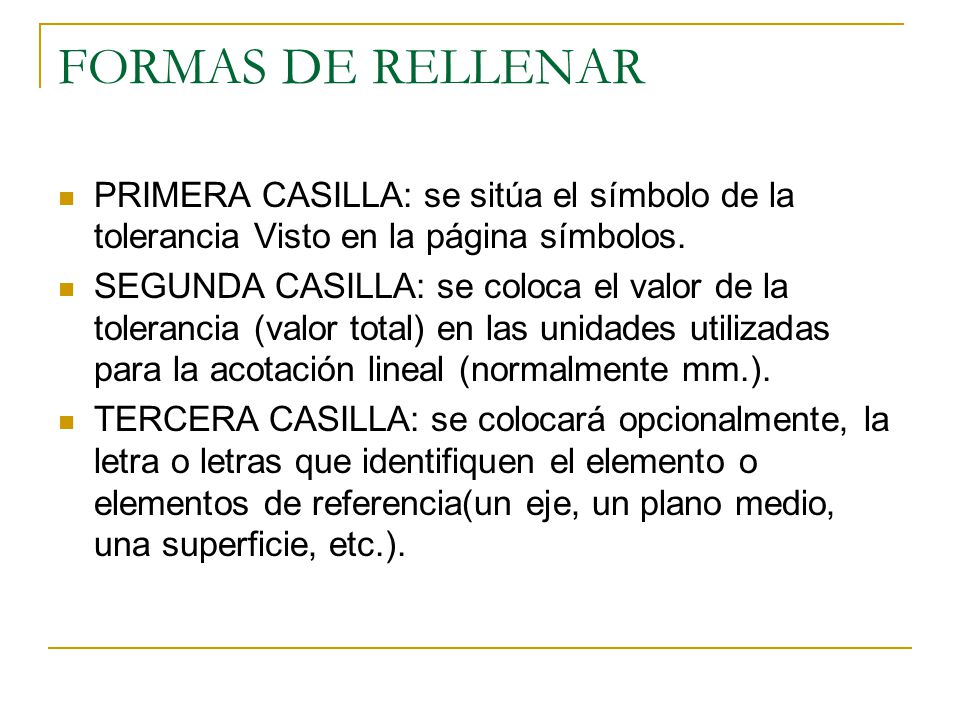

20 FORMAS DE RELLENAR PRIMERA CASILLA: se sitúa el símbolo de la tolerancia Visto en la página símbolos. SEGUNDA CASILLA: se coloca el valor de la tolerancia (valor total) en las unidades utilizadas para la acotación lineal (normalmente mm.). TERCERA CASILLA: se colocará opcionalmente, la letra o letras que identifiquen el elemento o elementos de referencia(un eje, un plano medio, una superficie, etc.).

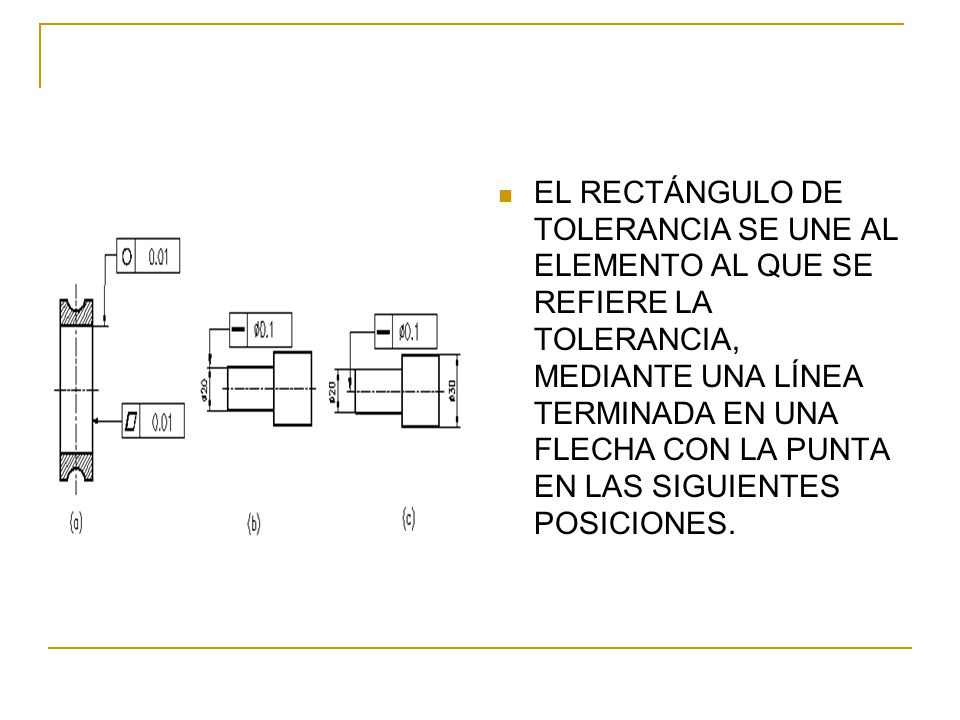

21 EL RECTÁNGULO DE TOLERANCIA SE UNE AL ELEMENTO AL QUE SE REFIERE LA TOLERANCIA, MEDIANTE UNA LÍNEA TERMINADA EN UNA FLECHA CON LA PUNTA EN LAS SIGUIENTES POSICIONES.

22 BIBLIOGRAFIAS http://www.cenam.mx/cursos/Temarios2006%5C36-06.pdf
