Curso de Análisis de Tuberías Nucleares Plan de formación Mecánica Aplicada 2006 Análisis de Tuberías Clase 1 (III) Ejemplos de realización de Análisis.

Presentación del tema: "Curso de Análisis de Tuberías Nucleares Plan de formación Mecánica Aplicada 2006 Análisis de Tuberías Clase 1 (III) Ejemplos de realización de Análisis."— Transcripción de la presentación:

1 Curso de Análisis de Tuberías Nucleares Plan de formación Mecánica Aplicada 2006 Análisis de Tuberías Clase 1 (III) Ejemplos de realización de Análisis de Clase I

2 Curso de Análisis de Tuberías Nucleares Indice 1.- Introducción 2.-Breve descripción de programas de Análisis 3.- Preparación de ficheros de entrada –3.1.-Programa AGPIPE –Descripcion de bloques de entrada de datos –3.2.-Programa PYSIS –Descripción de bloques de entrada de datos 4.- Analisis de Resultados –4.1.-Programa AGPIPE –Desplazamientos, Fuerzas y Momentos –Analisis de Tensiones (NB-3650) –Otros: Capacidad Funcional, Aceleraciones en válvulas, cargas en toberas, etc –4.2.-Programa PYSIS –Desplazamientos, Fuerzas y Momentos –Analisis de Tensiones (NB-3650) –Otros: Capacidad Funcional, Aceleraciones en válvulas, cargas en toberas, etc 5.-Analisis detallado de Fatiga Nueva Regulatory Guide 1.144 Ejemplo de análisis con la nueva RG 1.144 ANEXO.-STRESS REPORT.- Elaboración y presentación de resultados

3 Curso de Análisis de Tuberías Nucleares 1.-Introducción En este módulo se dan ejemplos prácticos de la realización de análisis de Clase I recientes realizados para la nueva planta standard del ESBWR, en concreto se indican ejemplos utilizados para las lineas de vapor principal y las lineas de agua de alimentación. Veremos los ficheros de entrada de datos para los programas de cálculo AGPIPE y PYSIS. Estudiamos la presentación de resultados que ofrece cada programa y su análisis correspondiente. Se estudia más en detalle el análisis de fatiga para un punto de análisis determinado, introduciendo ell uso de la nueva normativa de la Regulatory Guide 1.144. Finalmente se describe la realización de un Stress Report tal como se presenta a GE en el caso del ESBWR.

4 Curso de Análisis de Tuberías Nucleares 2.-Descripción de Programas de Análisis Para la realización de los análisis de clase I podemos distinguir dos fases: –Analisis por elementos finitos (FEM) del modelo y obtención de desplazamientos, fuerzas y momentos. –Calculo de Tensiones mediante ASME-NB-3650 El programa AGPIPE que utiliza Empresarios Agrupados realiza ambas fases y produce un listado de resultados conjunto. El programa PYSIS que utiliza GE solo calcula desplazamientos y cargas, siendo necesario otro programa posterior de postproceso (ANSI7) que es el que realiza el analisis de tensiones propiamente dicho de acuerdo con el código. Para análisis de clase 2, 3 no nuclear existen multitud de programas comerciales, como el CAESAR, CAEPIPE, etc, pero que realicen análisis de clase I hay muy pocos, un ejemplo es el PIPESTRESS. En el desarrollo de este módulo no entraremos en la mecánica de los programas propiamente dichos, que se explica en otro módulo, sino que lo orientaremos más hacia la salida de resultados y la interpretación de acuerdo con las ecuaciones que usa el código.

5 Curso de Análisis de Tuberías Nucleares 2.-Ficheros de entrada de Datos –Los datos se obtienen del análisis del Feedwater para el ESBWR 2.1 Programa AGPIPE Modelo de Análisis

6 Curso de Análisis de Tuberías Nucleares

7

8

9

10

11

12

13

14

15

16 2.1 Programa PYSIS Modelo:

17 Curso de Análisis de Tuberías Nucleares Fichero PYI (extracto de entrada de datos)

18 Curso de Análisis de Tuberías Nucleares

19

20

21

22

23

24

25

26

27

28

29

30 Fichero AN1 (extracto de entrada de datos)

31 Curso de Análisis de Tuberías Nucleares

32 4.-Análisis de Resultados 4.1.-Desplazamientos, Fuerzas y Momentos

33 Curso de Análisis de Tuberías Nucleares

34

35

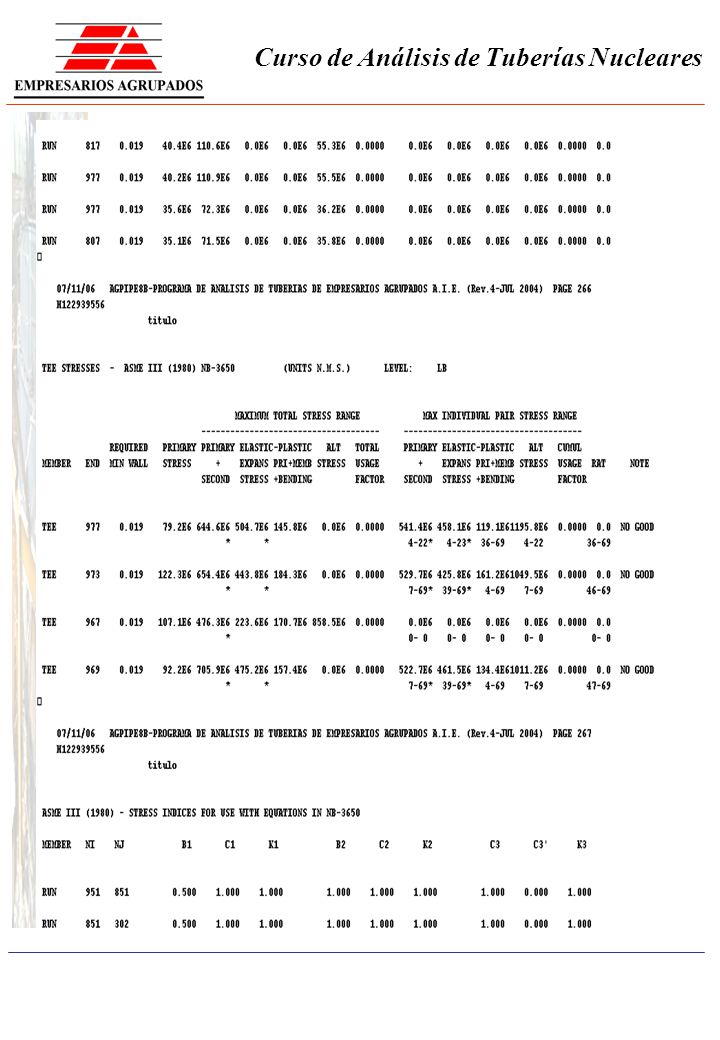

36 Analisis de Tensiones Clase I (AGPIPE)

37 Curso de Análisis de Tuberías Nucleares

38

39

40

41 4.2.-Resultados (PYSIS-ANSI7) –Desplazamientos, Fuerzas y Momentos

42 Curso de Análisis de Tuberías Nucleares

43

44

45

46

47

48

49

50

51

52

53

54

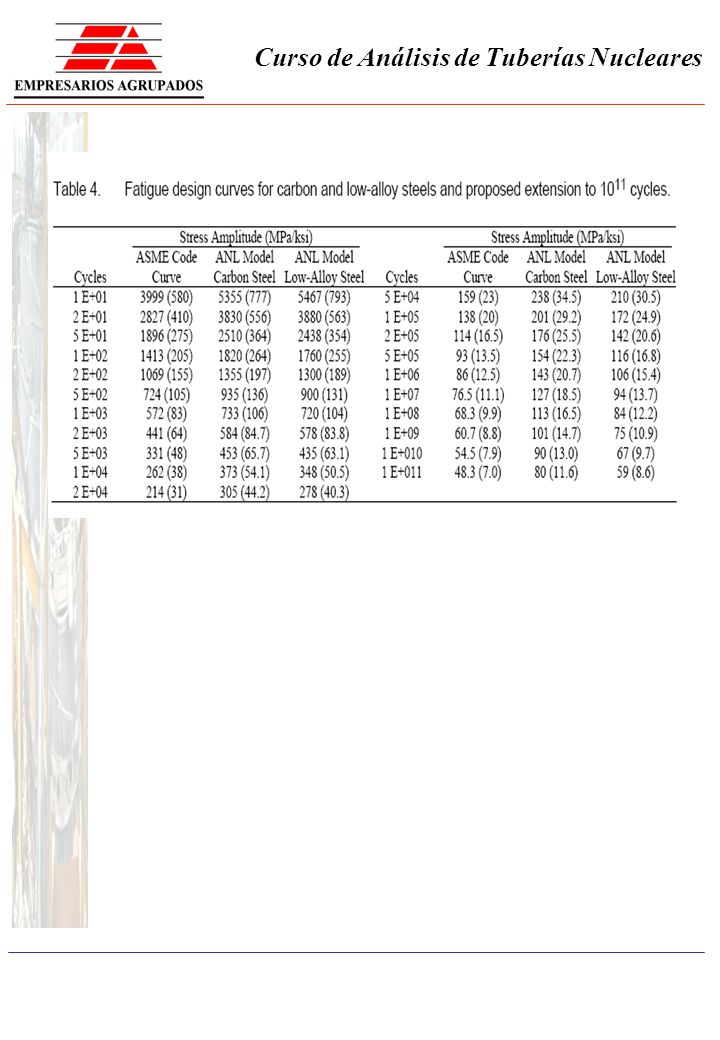

55 5.-Analisis de Fatiga. 5.1.-RG 1.144 Nuevas Curvas de Fatiga

56 Curso de Análisis de Tuberías Nucleares

57

58

59

60

61 ANEXO Stress Report (Extracto) Se incluye un extracto del stress report preparado para GE del ESBWR Main Steam
