1 Unidad III Mecánica para la Automatización
Arboles, ejes y levas Unidad III Mecánica para la Automatización

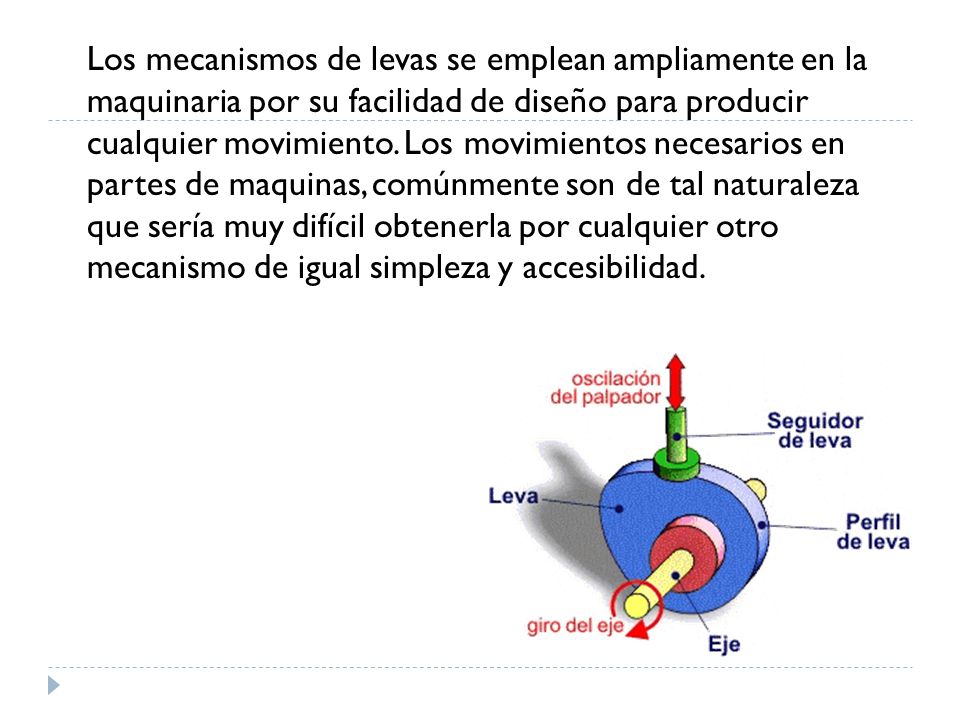

2 Los mecanismos de levas se emplean ampliamente en la maquinaria por su facilidad de diseño para producir cualquier movimiento. Los movimientos necesarios en partes de maquinas, comúnmente son de tal naturaleza que sería muy difícil obtenerla por cualquier otro mecanismo de igual simpleza y accesibilidad.

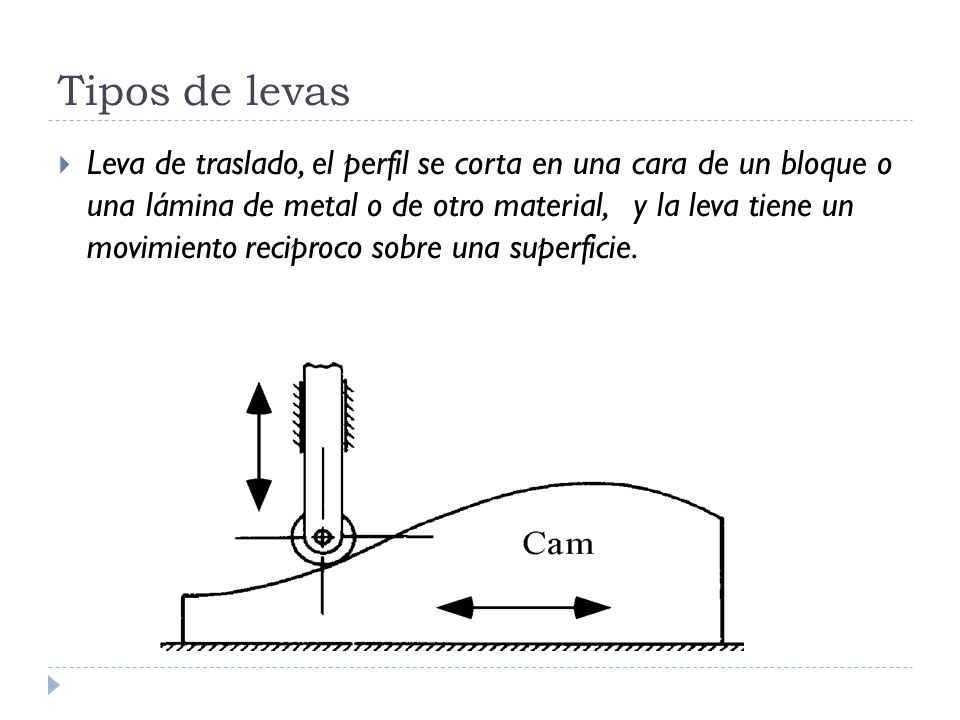

3 Tipos de levas Leva de traslado, el perfil se corta en una cara de un bloque o una lámina de metal o de otro material, y la leva tiene un movimiento reciproco sobre una superficie.

4

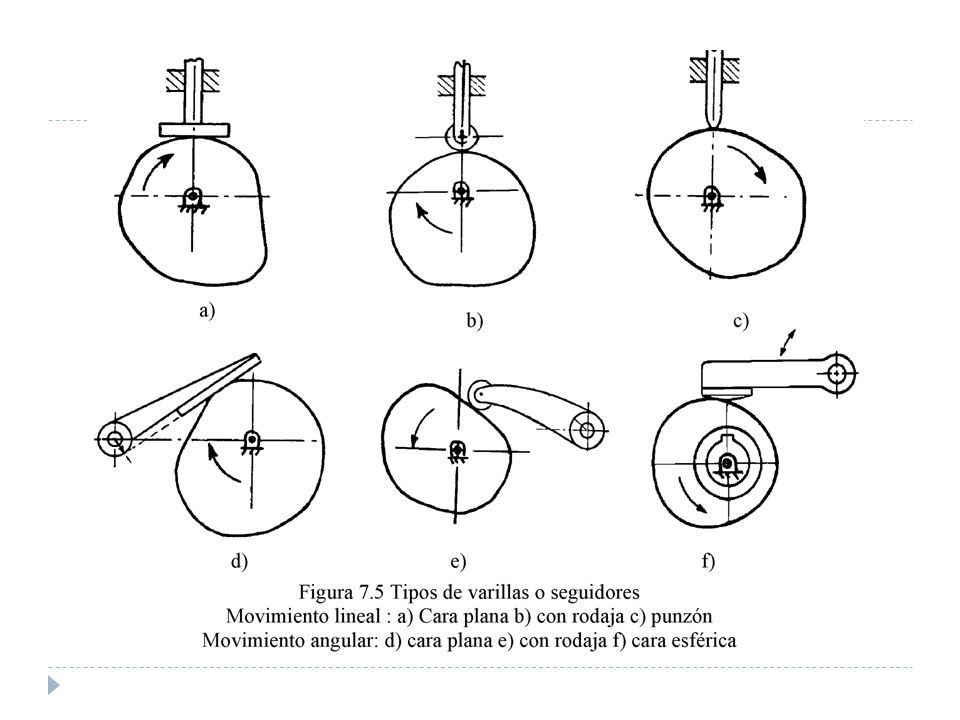

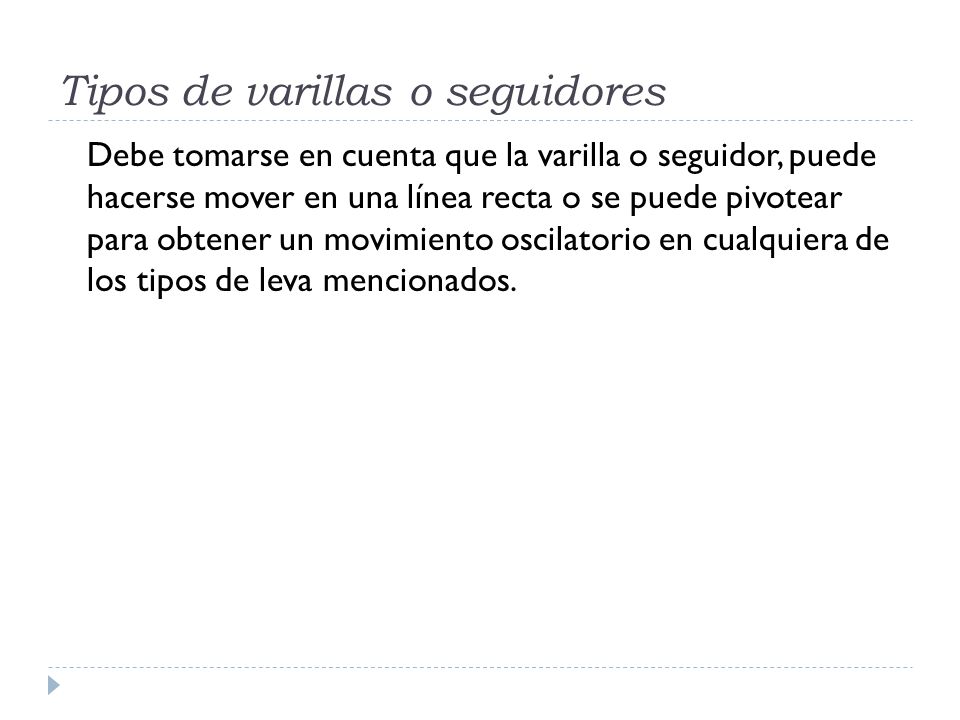

5 Tipos de varillas o seguidores
Debe tomarse en cuenta que la varilla o seguidor, puede hacerse mover en una línea recta o se puede pivotear para obtener un movimiento oscilatorio en cualquiera de los tipos de leva mencionados.

6

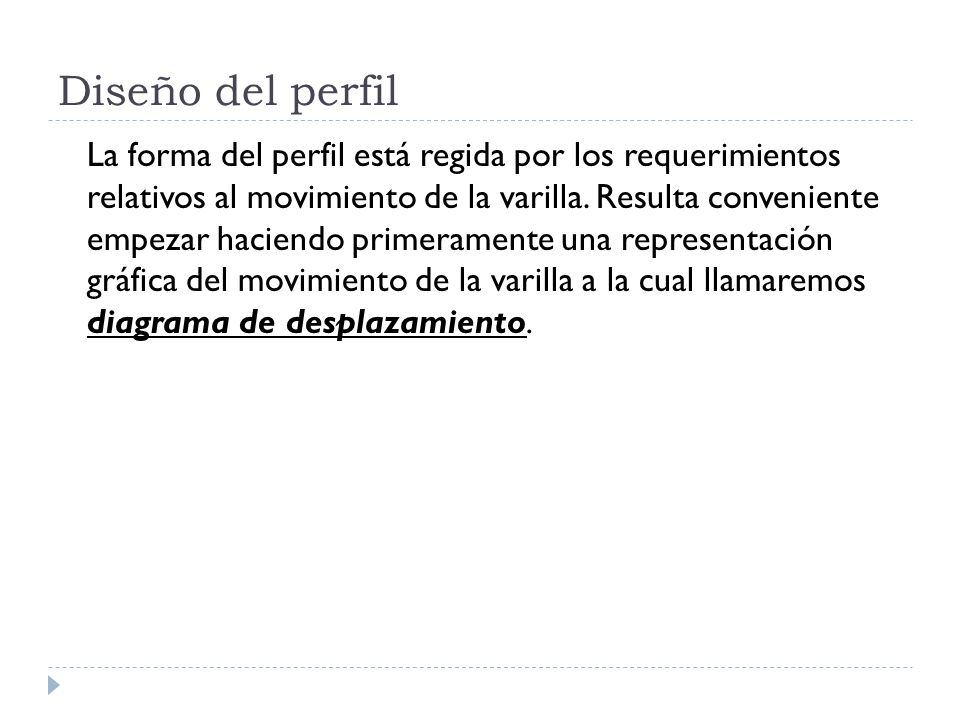

7 Diseño del perfil La forma del perfil está regida por los requerimientos relativos al movimiento de la varilla. Resulta conveniente empezar haciendo primeramente una representación gráfica del movimiento de la varilla a la cual llamaremos diagrama de desplazamiento.

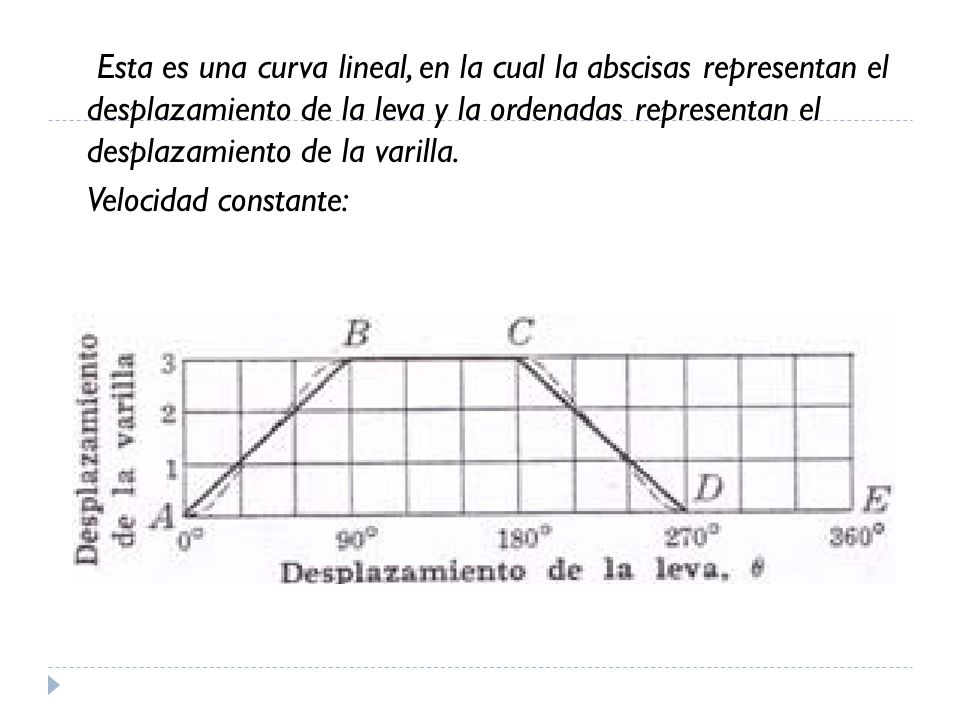

8 Esta es una curva lineal, en la cual la abscisas representan el desplazamiento de la leva y la ordenadas representan el desplazamiento de la varilla. Velocidad constante:

9 Suponiendo que se conocen los datos necesarios para trazar, procederemos a discutir el método para dibujar el perfil. Las distancias x, y, z, representan los desplazamientos de la varilla a 30°,60o,90°. Primero se traza el círculo base y se elige un radian de 0° como la línea de referencia.

10

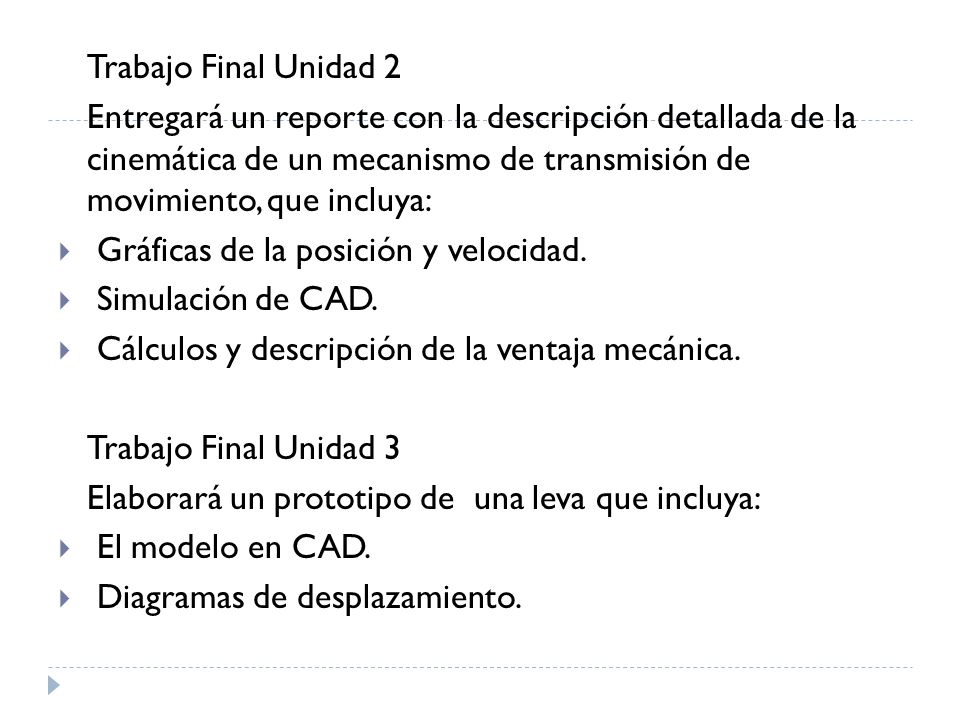

11 Trabajo Final Unidad 2 Entregará un reporte con la descripción detallada de la cinemática de un mecanismo de transmisión de movimiento, que incluya: Gráficas de la posición y velocidad. Simulación de CAD. Cálculos y descripción de la ventaja mecánica. Trabajo Final Unidad 3 Elaborará un prototipo de una leva que incluya: El modelo en CAD. Diagramas de desplazamiento.

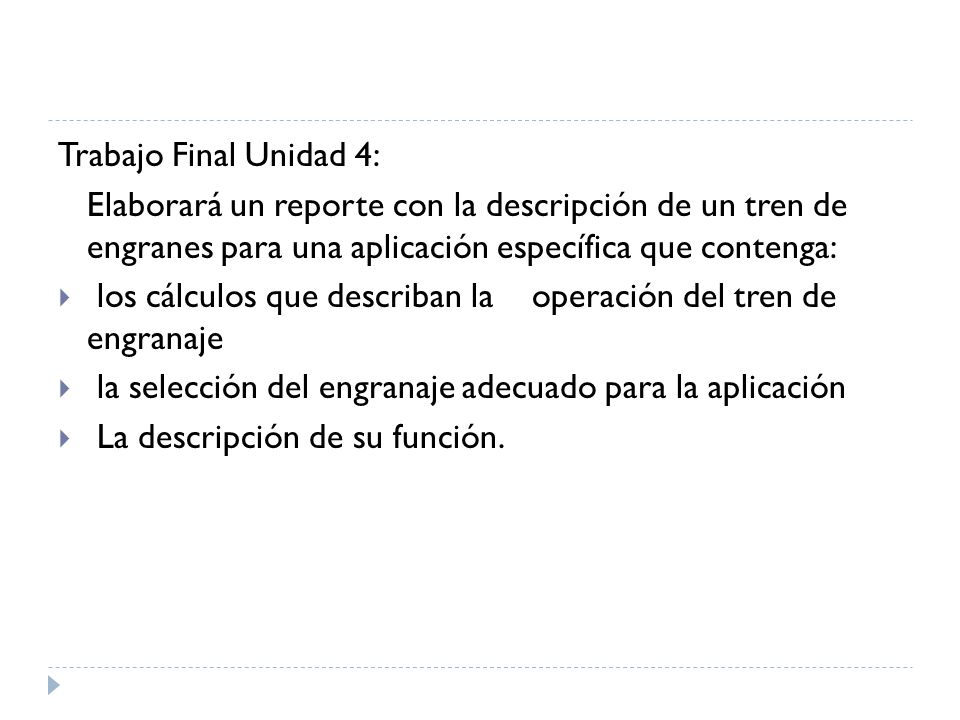

12 Trabajo Final Unidad 4: Elaborará un reporte con la descripción de un tren de engranes para una aplicación específica que contenga: los cálculos que describan la operación del tren de engranaje la selección del engranaje adecuado para la aplicación La descripción de su función.
