1 Certificados de Calibración Interpretación y Usos
Proyecto Metron

2 Lectura Calibrando (LC)
Interpretación Valor Nominal (VN) Lectura Patrón (LP) Lectura Calibrando (LC) Corrección (C) Incertidumbre (I) 50 50.0 49 +1 ±0.1 100 100.0 101 -1 ±0.2 150 150.0 ±0.4 200 200.0 202 -2 ±0.5 250 250.0 247 +3 ±0.7

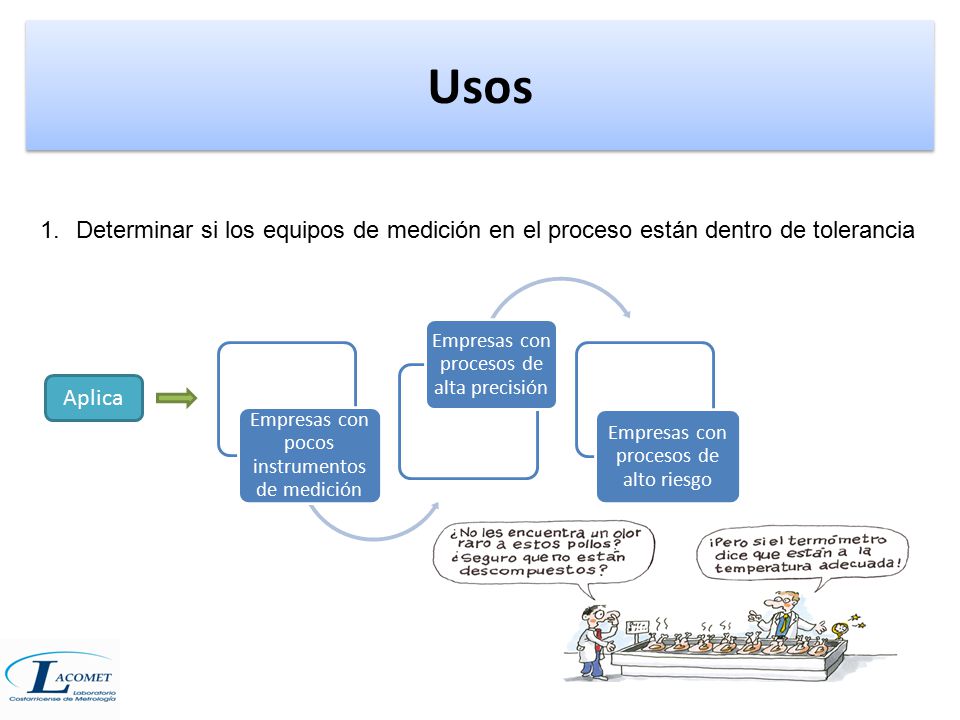

3 Usos Determinar si los equipos de medición en el proceso están dentro de tolerancia Empresas con pocos instrumentos de medición Empresas con procesos de alta precisión Empresas con procesos de alto riesgo Aplica

4 Usos ± 1 3 𝑇𝑜𝑙𝑒𝑟𝑎𝑛𝑐𝑖𝑎>𝐶𝑜𝑟𝑟𝑒𝑐𝑐𝑖ó𝑛
Determinar si los equipos de medición en el proceso están dentro de tolerancia ± 1 3 𝑇𝑜𝑙𝑒𝑟𝑎𝑛𝑐𝑖𝑎>𝐶𝑜𝑟𝑟𝑒𝑐𝑐𝑖ó𝑛

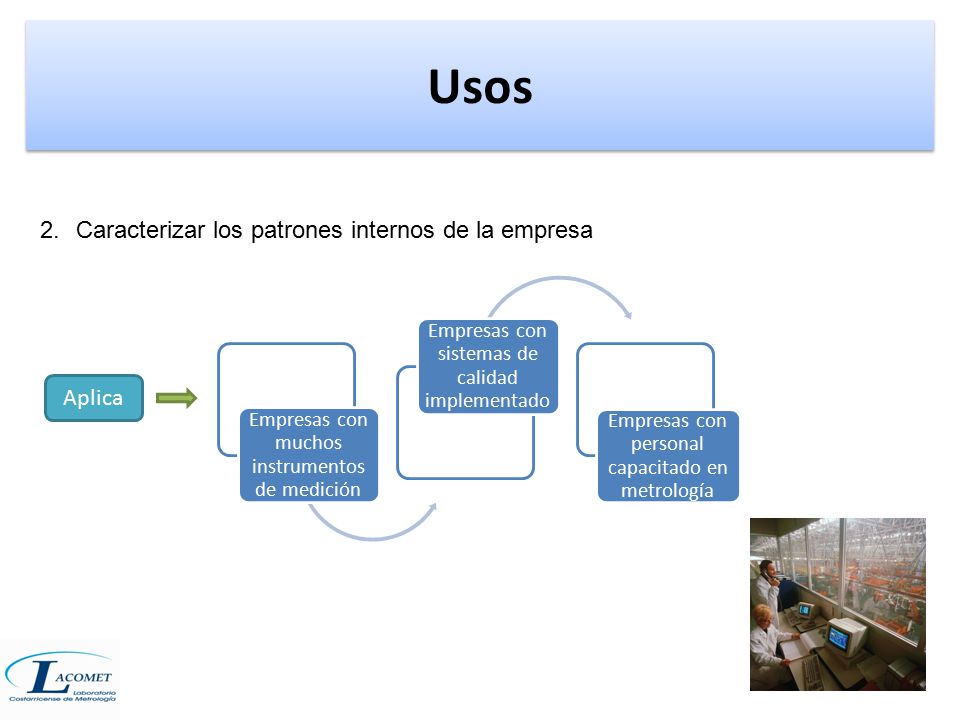

5 Usos Caracterizar los patrones internos de la empresa Aplica
Empresas con muchos instrumentos de medición Empresas con sistemas de calidad implementado Empresas con personal capacitado en metrología Aplica

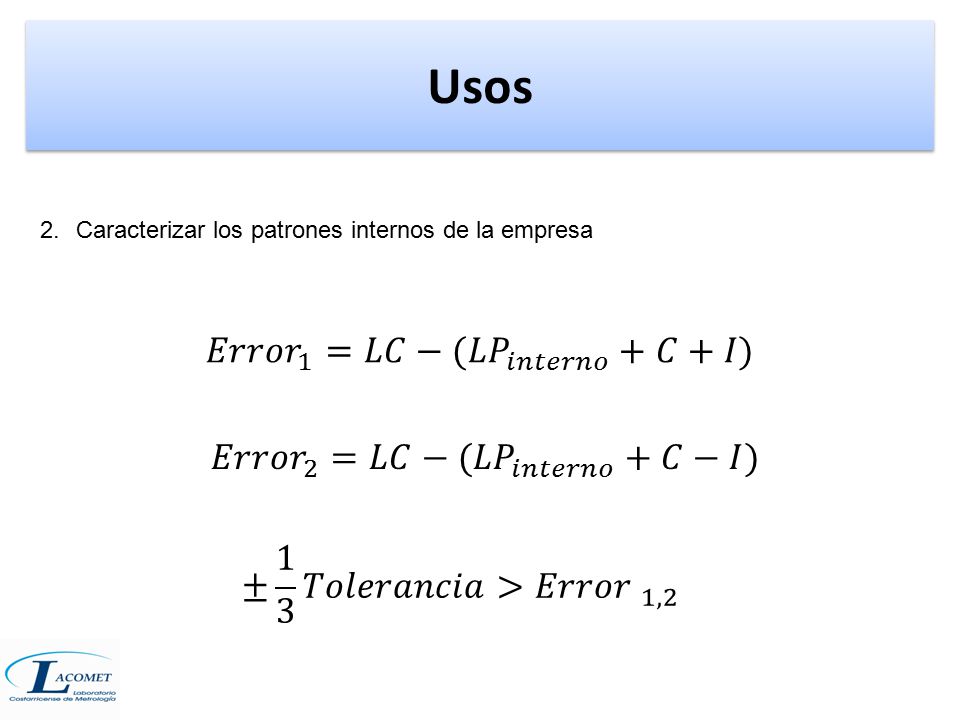

6 Usos 𝐸𝑟𝑟𝑜𝑟 1 =𝐿𝐶−( 𝐿𝑃 𝑖𝑛𝑡𝑒𝑟𝑛𝑜 +𝐶+𝐼) 𝐸𝑟𝑟𝑜𝑟 2 =𝐿𝐶−( 𝐿𝑃 𝑖𝑛𝑡𝑒𝑟𝑛𝑜 +𝐶−𝐼)
Caracterizar los patrones internos de la empresa 𝐸𝑟𝑟𝑜𝑟 1 =𝐿𝐶−( 𝐿𝑃 𝑖𝑛𝑡𝑒𝑟𝑛𝑜 +𝐶+𝐼) 𝐸𝑟𝑟𝑜𝑟 2 =𝐿𝐶−( 𝐿𝑃 𝑖𝑛𝑡𝑒𝑟𝑛𝑜 +𝐶−𝐼) ± 1 3 𝑇𝑜𝑙𝑒𝑟𝑎𝑛𝑐𝑖𝑎> 𝐸𝑟𝑟𝑜𝑟 1,2

7 3 veces mejor que los equipos de medición en el proceso
Usos Caracterizar los patrones internos de la empresa Patrón interno 3 veces mejor que los equipos de medición en el proceso Mejor resolución

8 Laboratorio Costarricense de Metrología San José, Costa Rica
Teléfono (506) Fax (506)
