Presentación del tema: "Mejora en control de datos mediante automatización de medición Ing. Esteban Castillo Lab. Nac. Metrología, Masa y Volumen RECOPE Ing. Esteban Castillo."— Transcripción de la presentación:

1 Mejora en control de datos mediante automatización de medición Ing. Esteban Castillo Lab. Nac. Metrología, Masa y Volumen RECOPE Ing. Esteban Castillo Lab. Nac. Metrología, Masa y Volumen RECOPE

2 Breve introducción del laboratorio Laboratorio Nacional de Metrología, Grandes Masas y Volumen Ubicado en RECOPE, Plantel El Alto de Ochomogo Designado por LACOMET como depositario de los patrones Nacionales desde 20 dm³ y 50 kg

3 Breve introducción del laboratorio Alcance de la designación: – Masa: desde 50 kg (inclusive) hasta 1000 kg – Volumen: desde 20 dm³ hasta 5000 dm³ – Comprobadores de gasto: desde 303 dm³ hasta 1000 dm³

4 Breve introducción del laboratorio Alcance de Acreditación ante el ECA: – Masa Pesas OIML R111 clase E2: desde 200 g hasta 50 kg. Pesas OIML R111 clase F1: desde 200 mg hasta 500 kg. Pesas OIML R111 clase F2 e inferiores: desde 200 mg hasta 1000 kg.

5 Breve introducción del laboratorio Alcance de Acreditación ante el ECA: – Volumen: Medidas volumétricas por método gravimétrico: desde 0,5 cm³ hasta 1000 dm³ Medidas volumétricas por método Volumétrico: desde 50 cm³ hasta 5000 dm³ Comprobadores de gasto por método water draw: desde 303 dm³ hasta 1000 dm³

6 Breve introducción del laboratorio Es el único servicio diferente a venta de combustibles en RECOPE. Todos los servicios acreditados tienen tarifa para la venta. Se da servicios no solo a laboratorios de Costa Rica, sino también a Centroamérica (Honduras, Nicaragua)

7 Automatización es el uso de sistemas o elementos computarizados y electromecánicos para controlar maquinas y/o procesos sustituyendo a operadores humano La automatización como una disciplina de la ingeniería es más amplia que un sistema de control, abarca la instrumentación, que incluye los sensores y transmisores, los sistemas de control y supervisión, los sistemas de transmisión y recolección de datos y las aplicaciones de software en tiempo real para supervisar y controlar las operaciones

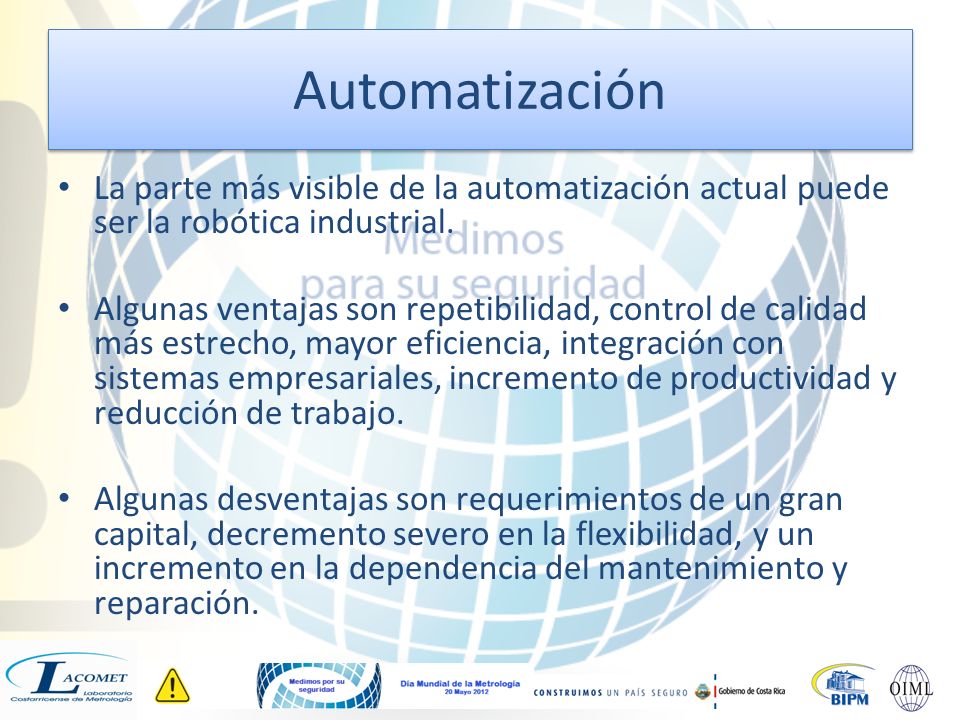

8 Automatización La parte más visible de la automatización actual puede ser la robótica industrial. Algunas ventajas son repetibilidad, control de calidad más estrecho, mayor eficiencia, integración con sistemas empresariales, incremento de productividad y reducción de trabajo. Algunas desventajas son requerimientos de un gran capital, decremento severo en la flexibilidad, y un incremento en la dependencia del mantenimiento y reparación.

9 Automatización La parte más visible de la automatización actual puede ser la robótica industrial. Algunas ventajas son repetibilidad, control de calidad más estrecho, mayor eficiencia, integración con sistemas empresariales, incremento de productividad y reducción de trabajo. Algunas desventajas son requerimientos de un gran capital, decremento severo en la flexibilidad, y un incremento en la dependencia del mantenimiento y reparación.

10 Automatización En metrología existen muchos procesos de calibración y medición donde no existe riesgo inmediato de la automatización. Ningún dispositivo ha sido inventado que pueda competir contra el ojo humano para la precisión y certeza en muchas tareas.

11 Criterios de INTE-ISO/IEC 17025:2005 Requisito Control de datos – Los cálculos y la transferencia de los datos deben estar sujetos a verificaciones adecuadas llevadas a cabo de manera sistemática.

12 Criterios de INTE-ISO/IEC 17025:2005 Requisito Control de datos – Cuando se utilicen computadoras o equipos automatizados para captar, procesar, registrar, informar, almacenar o recuperar datos de los ensayos o de las calibraciones, el laboratorio deb asegurar que: El software desarrollado esté documentado y haya sido validado para asegurar que es apto para su uso Hay procedimientos para proteger los datos que incluyan integridad y confidencialidad de entrada o recopilación, su almacenamiento, transmisión y procesamiento Se hace mantenimiento de computadoras y equipos automatizados y que se encuentran en condiciones ambientales y de operación necesarias

13 Criterios de INTE-ISO/IEC 17025:2005 Requisito Control de datos – Cuando se utilicen computadoras o equipos automatizados para captar, procesar, registrar, informar, almacenar o recuperar datos de los ensayos o de las calibraciones, el laboratorio debe asegurar que: El software desarrollado esté documentado y haya sido validado para asegurar que es apto para su uso Hay procedimientos para proteger los datos que incluyan integridad y confidencialidad de entrada o recopilación, su almacenamiento, transmisión y procesamiento Se hace mantenimiento de computadoras y equipos automatizados y que se encuentran en condiciones ambientales y de operación necesarias

14 Requisitos para la automatización Protocolo de comunicación de los equipos. – Manual del fabricante (protocolo abierto) – Solicititud al fabricante (protocolo cerrado) – Software de monitoreo de puertos (hay que decodificar el protoclo) Plataforma de programación – LabView – Visual Studio – Java – Ignition

15 Requisitos para la automatización Medio de trasmisión (red) – RS232 – RS485 – RS488 – Ethernet – Wifi Para sistemas con control – PLC – Sistema Microcontrolado

16 El caso del laboratorio de RECOPE Procesos que cuentan con automatización – Producción de agua. Utilizada como patrón de densidad. – Monitoreo de condiciones ambientales y control de unidades de climatización. – Monitoreo de Alimentación ininterrumpida para equipos – Calidad de la energía suministrada a los equipos, para garantizar su adecuada operación

17 El caso del laboratorio de RECOPE

18

19

20

21 Servicios que cuentan con automatización – Calibración de patrones de masa por diferentes métodos. – Calibración de equipo volumétrico por métodos gravimétricos

22 El caso del laboratorio de RECOPE

23

24 Protección y respaldos – Servidor empresarial con redundancia. – Impresión automática de respaldos

25 El caso del laboratorio de RECOPE Nuevas prácticas – Certificados emitidos con firma digital, registrada ante el Banco Central. – Implementación parcial (solo para servicios internos)
