PROBLEMA 1 En la Tabla se dan los caudales medios mensuales en una cuenca. Calcular la capacidad mínima y el volumen inicial que debe tener un embalse.

Presentación del tema: "PROBLEMA 1 En la Tabla se dan los caudales medios mensuales en una cuenca. Calcular la capacidad mínima y el volumen inicial que debe tener un embalse."— Transcripción de la presentación:

1 PROBLEMA 1 En la Tabla se dan los caudales medios mensuales en una cuenca. Calcular la capacidad mínima y el volumen inicial que debe tener un embalse que regule las aportaciones de la cuenca para garantizar una demanda media mensual de 30 m3/s.

2 PROBLEMA 1

3 PROBLEMA 1 El déficit total será la suma de los valores de los caudales negativos (-5, -15, -8) multiplicados por el número de días de cada mes (abril, mayo y junio): Déficit = (5 x x x 30) x = hm3 La capacidad mínima a embalsar será el déficit acumulado. La suma acumulada de la diferencia de aportaciones y demanda de los meses anteriores a abril superan el déficit total, 60 x x x x x x 31 = hm3 por lo que la cantidad de agua inicial embalsada a 1 de octubre (inicio del año hidrológico) puede ser nula, además de que en octubre la diferencia de aportaciones y demandas es positiva (60 m3/s). El volumen del embalse, como mínimo tendrá que tener una capacidad de Emin = hm3, para poder almacenar dicha cantidad los meses de octubre a marzo y hacer frente al déficit producido los tres meses siguientes.

4 PROBLEMA 2 Para regar ha se dispone de un embalse de capacidad E = 50 hm3. A partir de los datos de las aportaciones mensuales de los años hidrológicos 80/81 y 81/82 (ver Tabla) se pide determinar: La magnitud de los déficits y vertidos. La garantía de suministro. La garantía de regulación. Se supondrá que inicialmente el embalse está vacío y que la dotación para riego es de 5000 m3/ha/año.

5 PROBLEMA 2

6

7 PROBLEMA 2

8 PROBLEMA 3 Para abastecer a una población urbana se ha construido un embalse A de capacidad EA = 50 hm3 en un río determinado. La demanda media mensual es de 15 hm3 y las aportaciones mensuales en dos años hidrológicos característicos son las que se detallan en la Tabla 1

9 PROBLEMA 3 Para regar una importante plantación se dispone de un embalse B de capacidad EB = 50 hm3 en otro río distinto del anterior, que inicialmente se encuentra al 50% de su capacidad. A partir de los datos de las aportaciones mensuales de los años hidrológicos característicos 1 y 2 (ver Tabla 2) se ha podido comprobar que la demanda media mensual de 17 hm3 no se garantiza adecuadamente. Por ello, se ha pensado reutilizar las aguas residuales provenientes de la población urbana, las cuales representan el 70 % de la demanda, y canalizar los vertidos del embalse A hasta la zona de regadío. Tanto el agua reutilizada como la proveniente del vertido del embalse A servirá, en caso de que se necesite, para reducir el déficit y evitar vaciar el embalse B, y no para llenarlo. Se pide: a) Calcular el volumen inicial de llenado del embalse A para satisfacer al 100 % la demanda de la población urbana. b) Calcular la garantía de regulación y suministro cuando sólo se utiliza el embalse B para satisfacer la demanda de regadío. c) Calcular la garantía de regulación y suministro cuando se utilizan las aguas residuales de la población urbana y los vertidos canalizados del embalse A.

10 Apartado a)

11 Apartado b)

12 Apartado c)

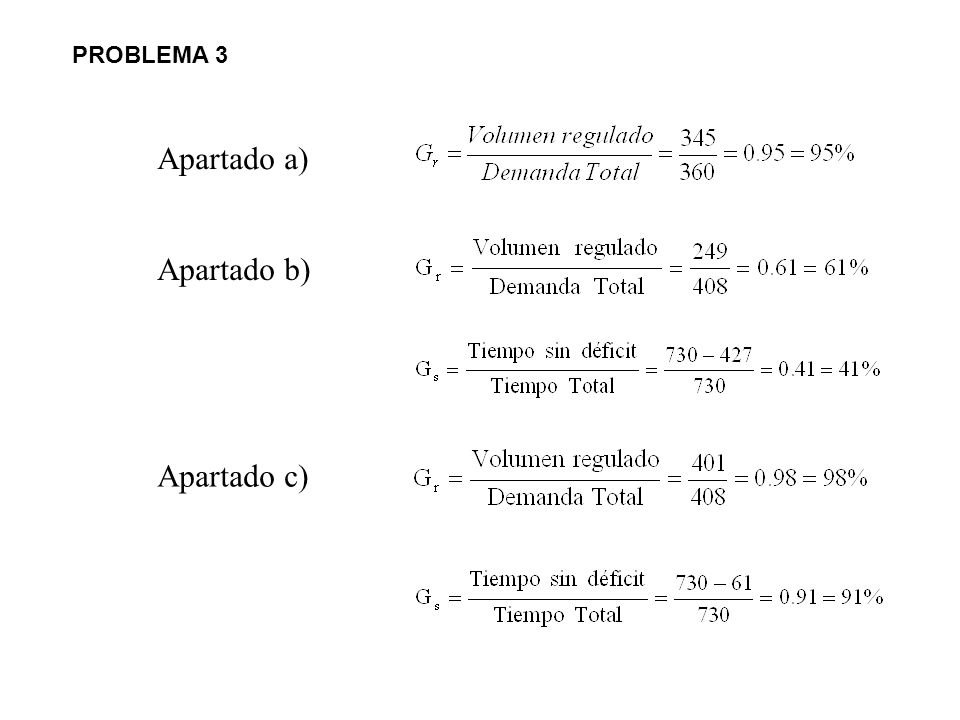

13 PROBLEMA 3 Apartado a) Apartado b) Apartado c)
