1 Buenas Noches! Somos el Grupo 8 Conformado Por: Christian M. Reyes Christian M. Reyes Pedro M. Lizardo Pedro M. Lizardo

2 Los Estudios Hidrologícos

3 Con los Estudios Hidrológicos podemos conocer y evaluar los siguientes datos de una cuenca : 1. Las características físicas y geomorfológicas. 2. Tratar la información hidrometeorológica existente. 3. Analizar y valuar la escorrentía mediante registros históricos. 4. Obtener caudales sintéticos. 5. Encontrar el funcionamiento hidrológico. 6. Hallar la demanda de agua para las áreas de riego. 7. Encontrar el balance hídrico de la cuenca. Y se complementa con el apoyo logístico del Sistema de Información Geográfica para la obtención de los planos georeferenciados de los resultados e información de campo.

4 Pasos de un Estudio Hidrologíco 1. Localizacion: Se define inicialmente la zona de estudio que es el área de influencia del proyecto. Se delimitan las areas que van ha hacer beneficiadas y sus vertientes, que son las corrientes naturales que cruzan y de las que se seleccionan para ser utilizadas como captaciones. Se define inicialmente la zona de estudio que es el área de influencia del proyecto. Se delimitan las areas que van ha hacer beneficiadas y sus vertientes, que son las corrientes naturales que cruzan y de las que se seleccionan para ser utilizadas como captaciones.

5 2. Recopilacion de Información: Se necesita 3 informaciones para desarrollar un estudio Hidrologico: Cartografia Cartografia Los mapas con las curva de nivel, fotografias del area y las imagenes del satelite y del radar. Esta informacion se procesa para determinar las caracteristicas Morfométricas. Los mapas con las curva de nivel, fotografias del area y las imagenes del satelite y del radar. Esta informacion se procesa para determinar las caracteristicas Morfométricas. Hidrometeorología Hidrometeorología Estudia la variacion del clima, las precipitación, los caudales, niveles de las corrientes naturales y los sedimentos arrastrados por las corrientes. Se recolecta como una series de tiempo historicas.

6 Se utilizan metodos estadísticos y probabilístico para determinar regímenes medios y proyecciones futuras. Estudio Anteriores Estudio Anteriores Permite contemplar y analizar las informaciones recolectadas, este es de suma importancia por que el proyecto se desarrolla por fases. en la segunda fase debe analizarse cuidadosamente lo que se hizo en la primera, y así sucesivamente. Permite contemplar y analizar las informaciones recolectadas, este es de suma importancia por que el proyecto se desarrolla por fases. en la segunda fase debe analizarse cuidadosamente lo que se hizo en la primera, y así sucesivamente. 3. Trabajo de campo: Luego de analizar la información recolectada, se programara los trabajos de campo que permitan la complementación de la información existente.

7 Entre estos trabajos se cuentan la ejecución de: Levantamientos Topográficos y Batimétricos. Levantamientos Topográficos y Batimétricos. La recolección y análisis de Muestras de los Sedimentos que transportan las corrientes. La recolección y análisis de Muestras de los Sedimentos que transportan las corrientes. La instalación y operación de estaciones Climatológicas y Pluviometricas y la realización de Aforos. La instalación y operación de estaciones Climatológicas y Pluviometricas y la realización de Aforos. 4.Análisis de la informacion Hidrológica: Procedemos a realizar el análisis del Clima, la precipitación, los caudales y los sedimentos. Procedemos a realizar el análisis del Clima, la precipitación, los caudales y los sedimentos. Se realizan dependiendo las necesidades del proyecto:

8 A. Análisis del Clima: Los valores medios de Temperatura, Humedad, Presión y Viento definen el clima de la zona estudiada. Los valores medios de Temperatura, Humedad, Presión y Viento definen el clima de la zona estudiada.

9 El suministro de agua en el clima influye decisivamente en la relación que existe entre la Precipitación, la Hoya vertiente y la formación de los Caudales de las corrientes naturales. Esta relación se expresa matemáticamente por medio de la ecuación del Balance Hidrológico. El suministro de agua en el clima influye decisivamente en la relación que existe entre la Precipitación, la Hoya vertiente y la formación de los Caudales de las corrientes naturales. Esta relación se expresa matemáticamente por medio de la ecuación del Balance Hidrológico.

10 El Balance Hidrológico relaciona las variables que intervienen en el ciclo hidrológico: Precipitación Precipitación Evapotranspiración Evapotranspiración Caudal Superficial Caudal Superficial Almacenamiento superficial y subterráneo Almacenamiento superficial y subterráneo Flujo de Agua subterránea Flujo de Agua subterránea Se aplica en todos los casos que tienen que ver con la distribución de los recursos hidráulicos a nivel global, o en cuencas particulares. Es imprescindible en los estudios de regulación de embalses y en los proyectos de suministro de agua para acueducto, riego y generación hidroeléctrica. Se aplica en todos los casos que tienen que ver con la distribución de los recursos hidráulicos a nivel global, o en cuencas particulares. Es imprescindible en los estudios de regulación de embalses y en los proyectos de suministro de agua para acueducto, riego y generación hidroeléctrica.

11 Donde: e = Error de cierre P = Aportación pluviométrica Qse = Caudal superficial entrante Qte = Caudal subterráneo entrante E = Evapotranspiración real Qss = Caudal de superficie saliente Qts = Caudal subterráneo saliente ΔS = Variación del almacenamiento (final - inicial). En condiciones ideales de medida debe ser igual al error de cierre. e = P + Qse + Qte - E - Qss - Qts - ΔS

12 El análisis climatológico es una de las bases fundamentales del estudio de impacto ambiental en todos los proyectos de Ingeniería.

13 B. Análisis de las Precipitaciones: Analizan el régimen de lluvias en la región a partir de los datos de estaciones pluviométricas y pluviográficas. Analizan el régimen de lluvias en la región a partir de los datos de estaciones pluviométricas y pluviográficas.

14 El análisis comprende la variabilidad de la precipitación en el tiempo, su distribución sobre el área de estudio, la cuantificación de los volúmenes de agua que caen sobre la zona y las magnitudes y frecuencias de los aguaceros intensos. El análisis comprende la variabilidad de la precipitación en el tiempo, su distribución sobre el área de estudio, la cuantificación de los volúmenes de agua que caen sobre la zona y las magnitudes y frecuencias de los aguaceros intensos.

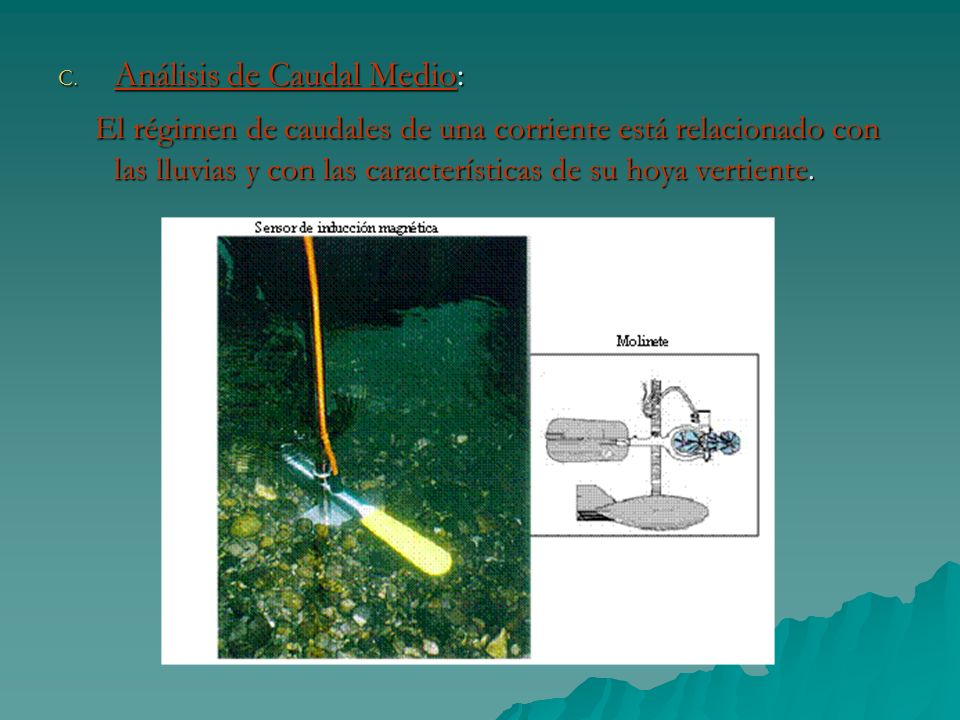

15 C. Análisis de Caudal Medio: El régimen de caudales de una corriente está relacionado con las lluvias y con las características de su hoya vertiente. El régimen de caudales de una corriente está relacionado con las lluvias y con las características de su hoya vertiente.

16 En este se define los estados de caudales mínimos, medios y máximos en los sitios que han sido seleccionados para captación de agua o para construcción de obras hidráulicas. En este se define los estados de caudales mínimos, medios y máximos en los sitios que han sido seleccionados para captación de agua o para construcción de obras hidráulicas.

17 Medicion de caudal. Canaleta Parshall Molinete Gurley 622 A

18 La metodología que se utiliza depende de la información disponible y de las necesidades del proyecto. Pueden utilizarse análisis estadísticos y probabilísticos de series históricas de caudales o balances hidrológicos. La metodología que se utiliza depende de la información disponible y de las necesidades del proyecto. Pueden utilizarse análisis estadísticos y probabilísticos de series históricas de caudales o balances hidrológicos.

19 Para Delimitar una Area un Estudio Hidrológico.
