1 Magneto dentro de pestaña Captor

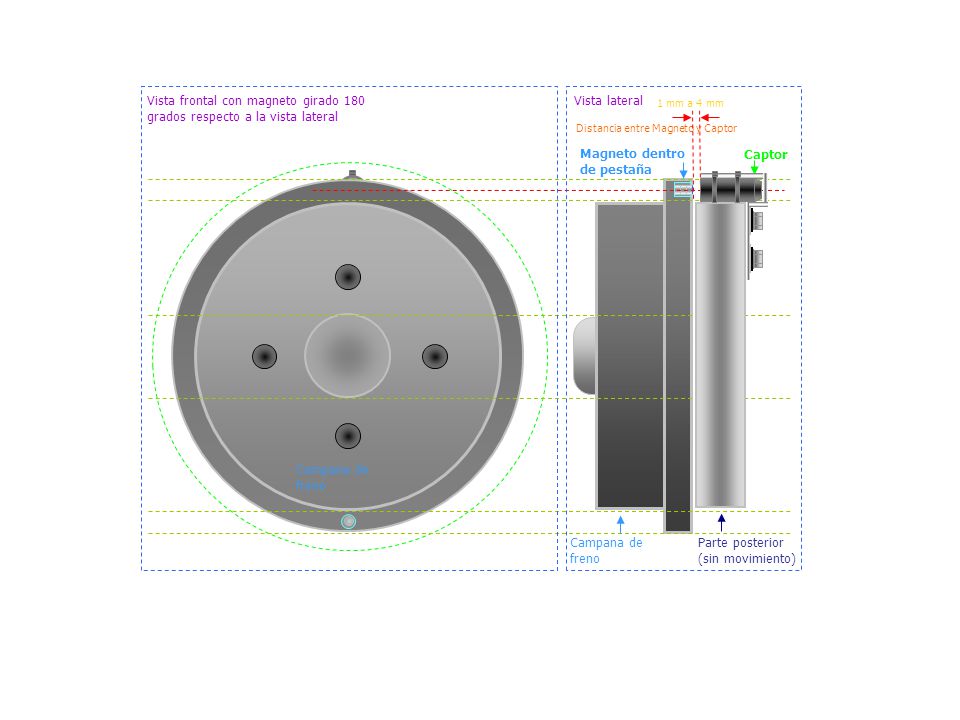

Vista frontal con magneto girado 180 grados respecto a la vista lateral Vista lateral 1 mm a 4 mm Distancia entre Magneto y Captor Magneto dentro de pestaña Captor Campana de freno Campana de freno Parte posterior (sin movimiento)

2 Distancia entre Captor y Magneto
Zoom de Vista lateral 1 mm a 4 mm Distancia entre Captor y Magneto Precintos Fuerza centrífuga Magneto Captor Arandela plana Arandela grower Lado marcado en azul Tornillos autoperforantes cortos (sin punta) Parte posterior (sin movimiento) Campana de freno Arandela grower Arandela plana

3 Parte posterior (sin movimiento)

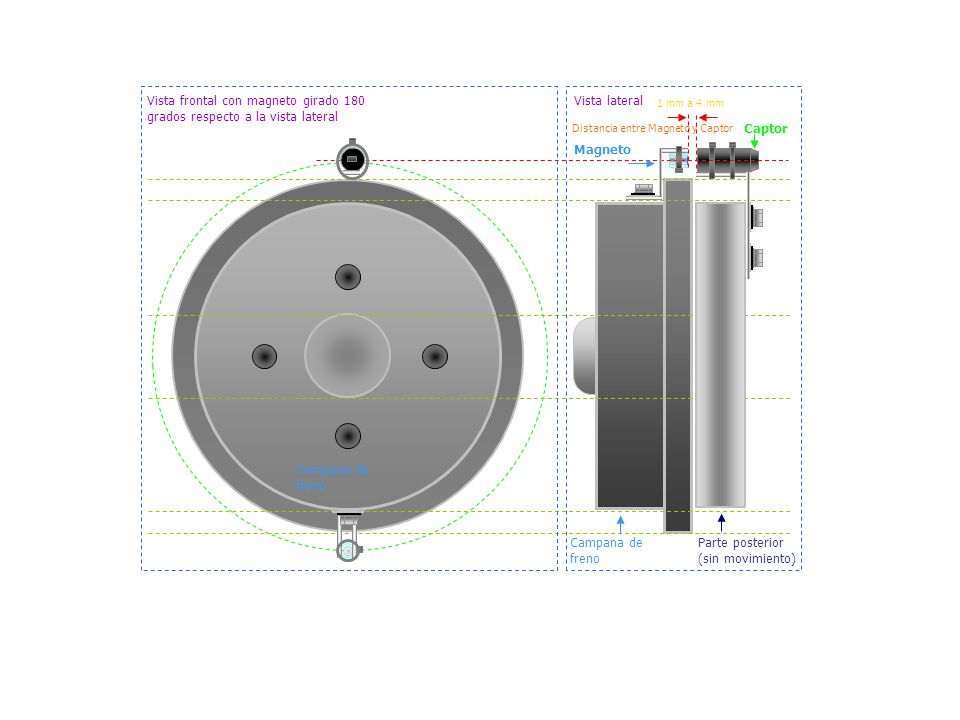

Vista frontal con magneto girado 180 grados respecto a la vista lateral Vista lateral 1 mm a 4 mm Distancia entre Magneto y Captor Captor Magneto Campana de freno Campana de freno Parte posterior (sin movimiento)

4 Distancia entre Captor y Magneto

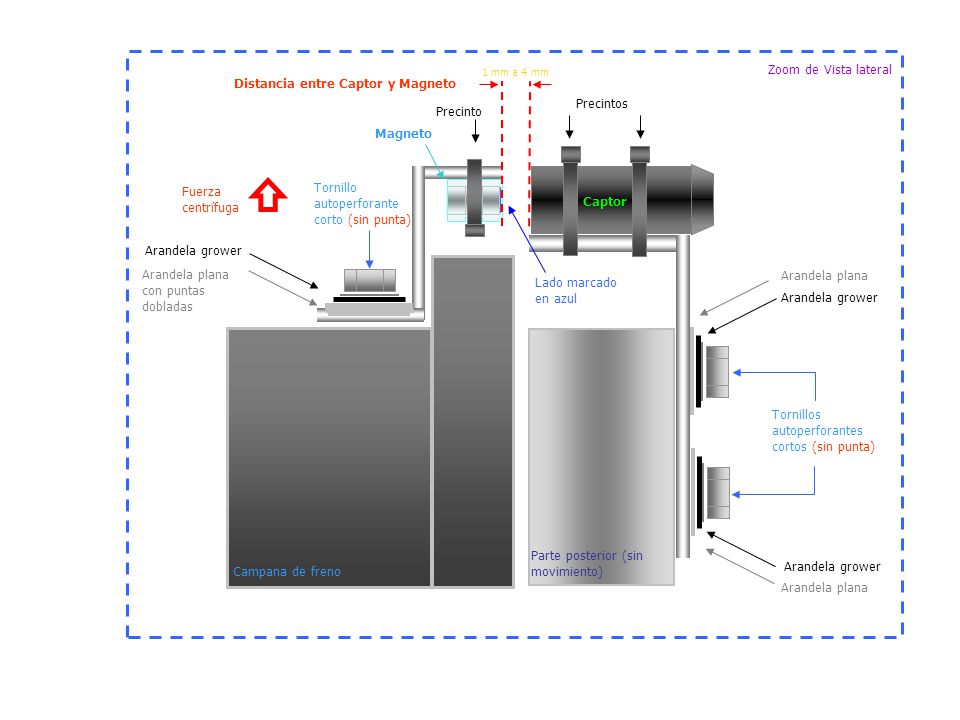

1 mm a 4 mm Zoom de Vista lateral Distancia entre Captor y Magneto Precintos Precinto Magneto Fuerza centrífuga Tornillo autoperforante corto (sin punta) Captor Arandela grower Arandela plana con puntas dobladas Arandela plana Lado marcado en azul Arandela grower Tornillos autoperforantes cortos (sin punta) Parte posterior (sin movimiento) Campana de freno Arandela grower Arandela plana

5 Captor ensamblado en soporte Magneto ensamblado en soporte

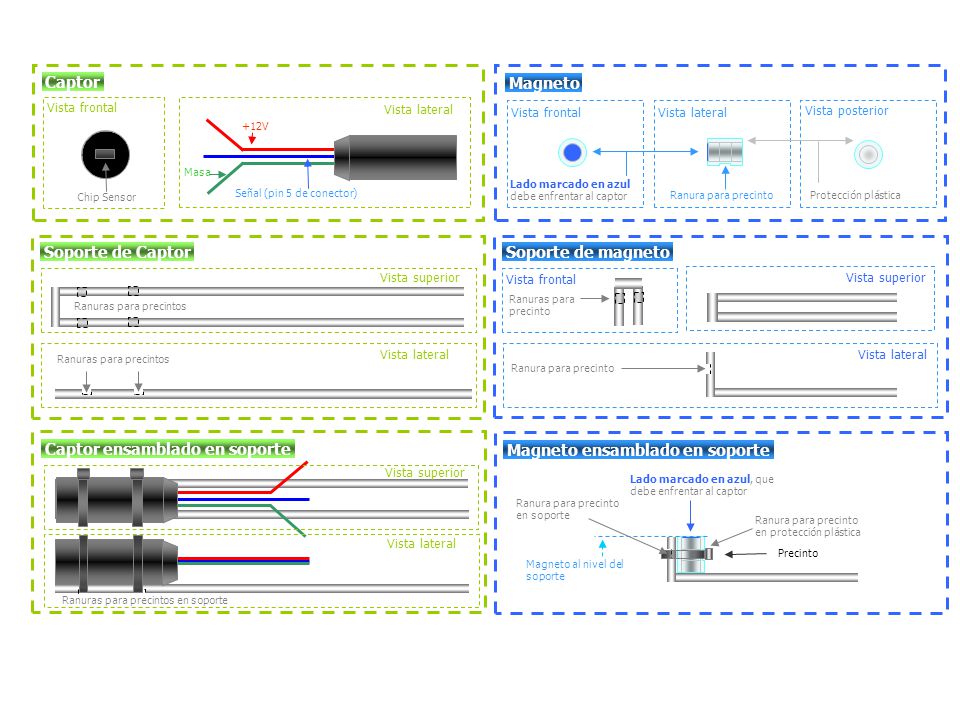

Vista frontal Vista lateral Vista frontal Vista lateral Vista posterior +12V Masa Lado marcado en azul debe enfrentar al captor Chip Sensor Señal (pin 5 de conector) Ranura para precinto Protección plástica Soporte de Captor Soporte de magneto Vista superior Vista frontal Vista superior Ranuras para precinto Ranuras para precintos Ranuras para precintos Vista lateral Vista lateral Ranura para precinto Captor ensamblado en soporte Magneto ensamblado en soporte Vista superior Lado marcado en azul, que debe enfrentar al captor Ranura para precinto en soporte Ranura para precinto en protección plástica Vista lateral Precinto Magneto al nivel del soporte Ranuras para precintos en soporte

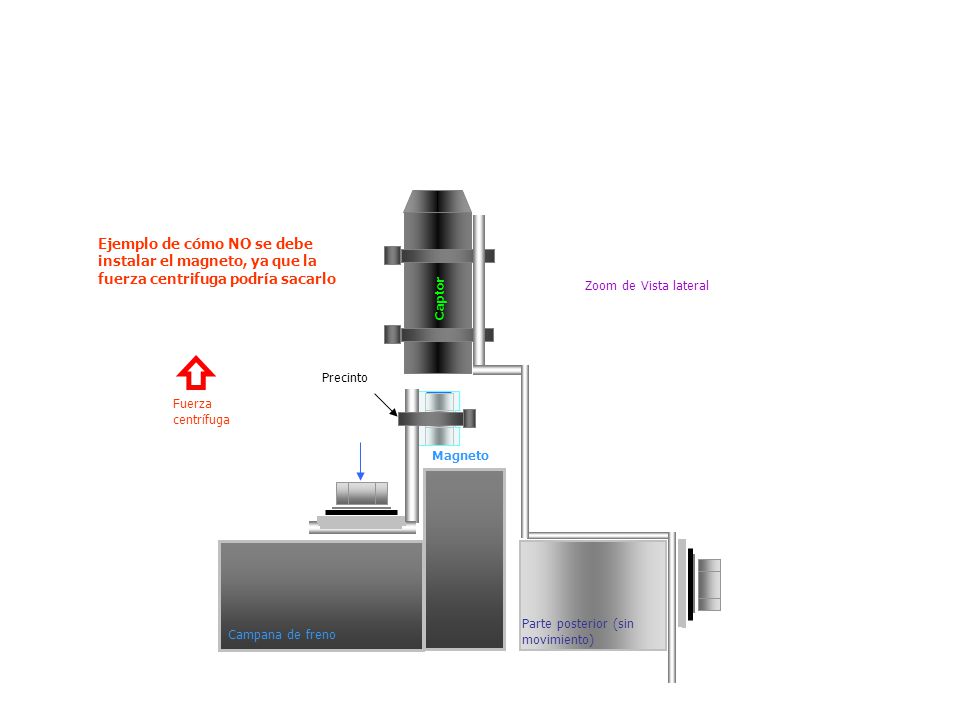

6 Ejemplo de cómo NO se debe instalar el magneto, ya que la fuerza centrifuga podría sacarlo
Zoom de Vista lateral Captor Precinto Fuerza centrífuga Magneto Parte posterior (sin movimiento) Campana de freno

7 Magneto dentro de pestaña Captor

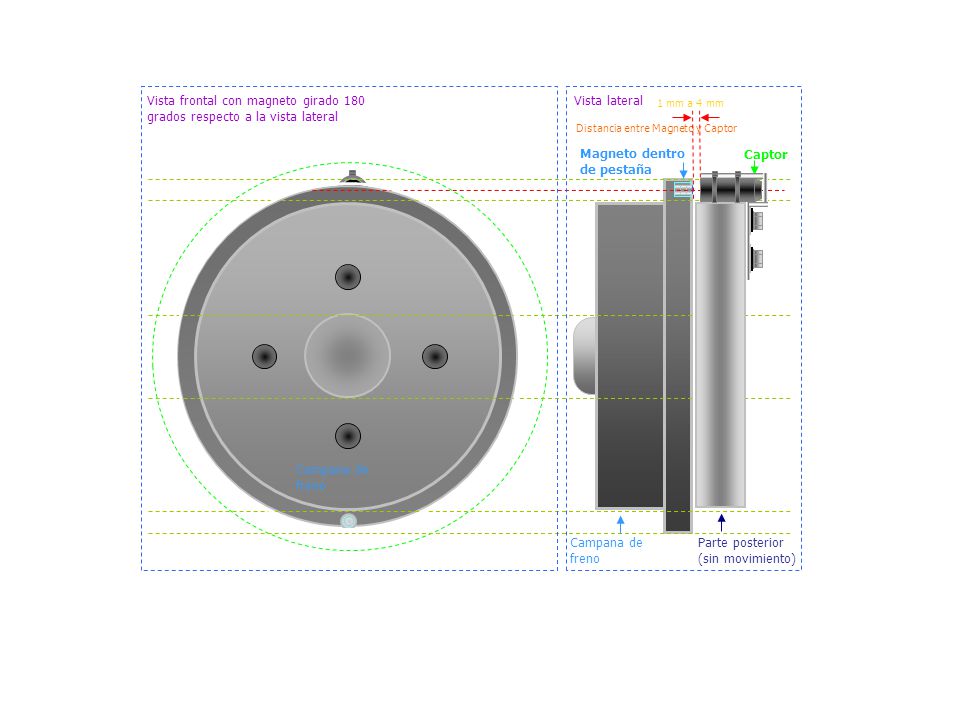

Vista frontal con magneto girado 180 grados respecto a la vista lateral Vista lateral 1 mm a 4 mm Distancia entre Magneto y Captor Magneto dentro de pestaña Captor Campana de freno Campana de freno Parte posterior (sin movimiento)
