1 VITROCERAMICA medida resistencias Autor: Carlos López Beltrán (Islas Baleares - España) Jun 06

Presentaciones similares


Presentación del tema: "1 VITROCERAMICA medida resistencias Autor: Carlos López Beltrán (Islas Baleares - España) Jun 06"— Transcripción de la presentación:

1 1 VITROCERAMICA medida resistencias Autor: Carlos López Beltrán (Islas Baleares - España) Jun 06

2 2 Vista del frontal y cara inferior. Vista de la vitrocerámica, el presente electrodoméstico, no era factible económicamente repararlo al tener diversos problemas, cristal resquebrajado, y varias Placas - resistencias funcionaban a media potencia Estaban Cortadas ó abiertas, de todas formas es una buena oportunidad para conocer sus componentes interiores.

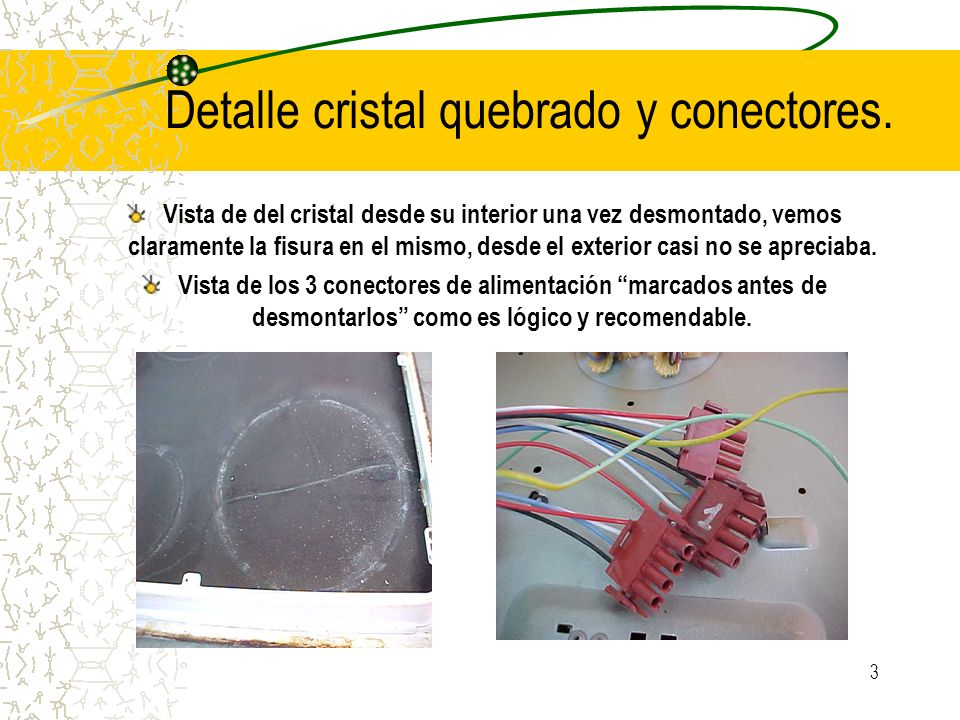

3 3 Detalle cristal quebrado y conectores. Vista de del cristal desde su interior una vez desmontado, vemos claramente la fisura en el mismo, desde el exterior casi no se apreciaba. Vista de los 3 conectores de alimentación marcados antes de desmontarlos como es lógico y recomendable.

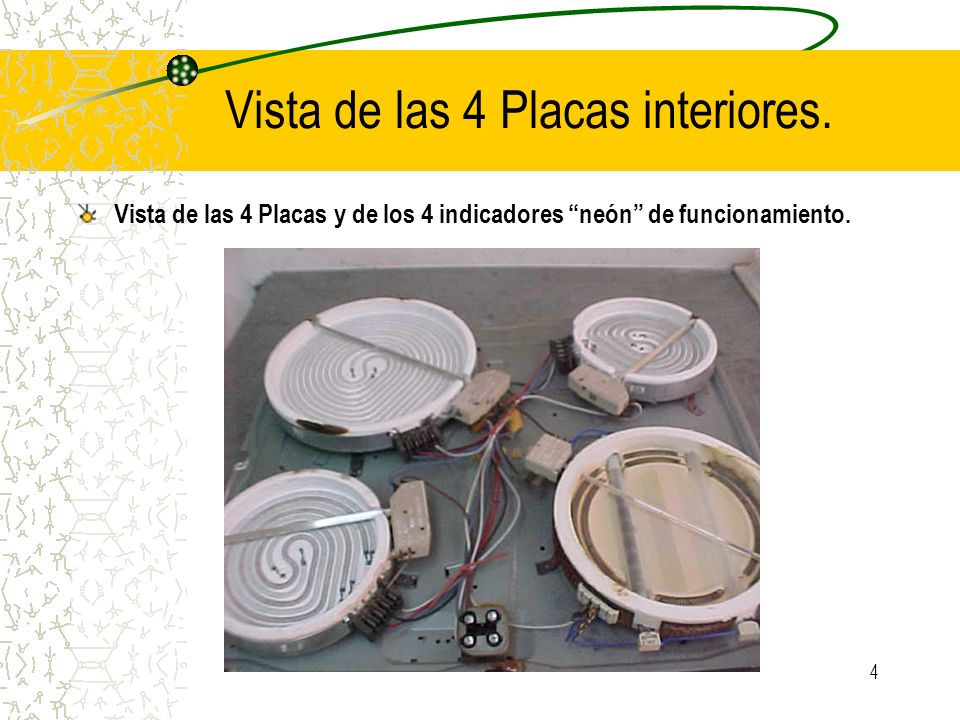

4 4 Vista de las 4 Placas interiores. Vista de las 4 Placas y de los 4 indicadores neón de funcionamiento.

5 5 Vista Resistencia Grande - Medidas. Valores de la resistencia Grande medida entre pines: Tomando el Azul como Común. Azul – Rojo = 238 Ohms Azul – Negro = 134 Ohms Azul – Blanco = 55 Ohms Rojo – Negro: 106 Ohms Negro – Blanco: 87 Ohms Cables Izquierda a Derecha: Azul – Rojo – Negro - Blanco

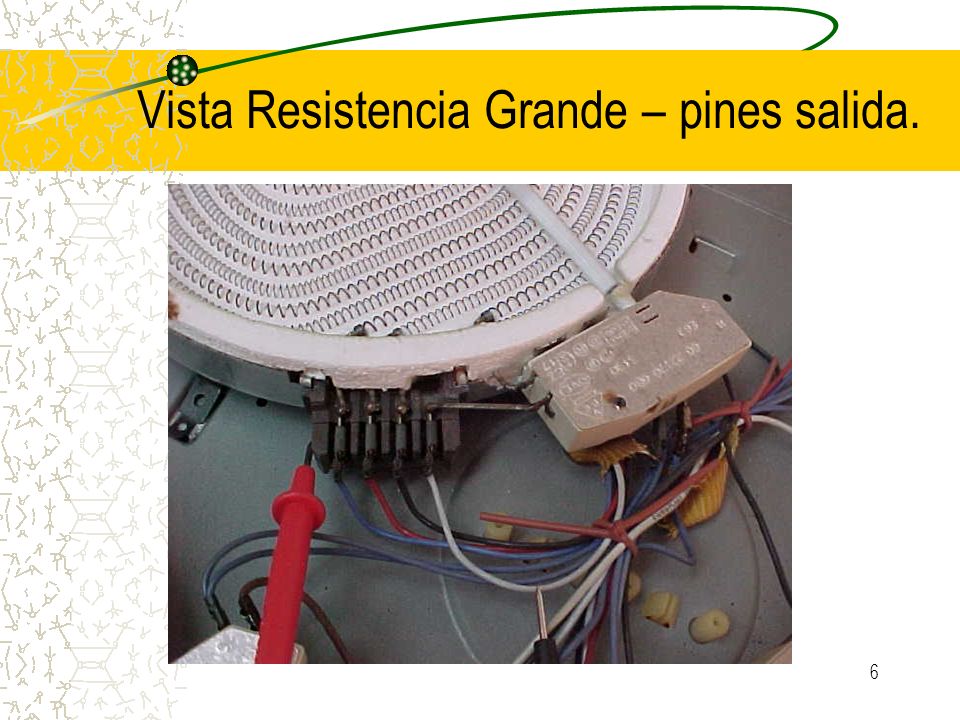

6 6 Vista Resistencia Grande – pines salida.

7 7 Vista de la resistencia de tamaño medio Vista de una de las resistencias de tamaño medio y detalle de su regulador de temperatura - termostato, la tapa de mica protectora se puede desenganchar y girar para acceder a su interior.

8 8 Vista Resistencia mediana - Medidas. Valores de la resistencia Mediana y pequeña, medida entre pines, los valores son iguales: Tomando el Azul como Común. Azul – Rojo = 396 Ohms Azul – Negro = 220 Ohms Azul – Blanco = 84 Ohms Cables Izquierda a Derecha: Azul – Rojo – Negro - Blanco

9 9 Vista Resistencia Pequeña - Medidas. Valores de la resistencia Pequeña entre pines no varía con la de tamaño medio: Tomando el Azul como Común. Azul – Rojo = 396 Ohms Azul – Negro = 220 Ohms Azul – Blanco = 84 Ohms Cables Izquierda a Derecha: Azul – Rojo – Negro - Blanco

10 10 Vista resistencia Grande de 2 Halógenos Resistencias Halógenas de 110V 450W modelo H488 abiertas Resistencia 26 a 30 ohms en serie con los halógenos Material aislante - roto al desmontarlo, debido al desgaste.

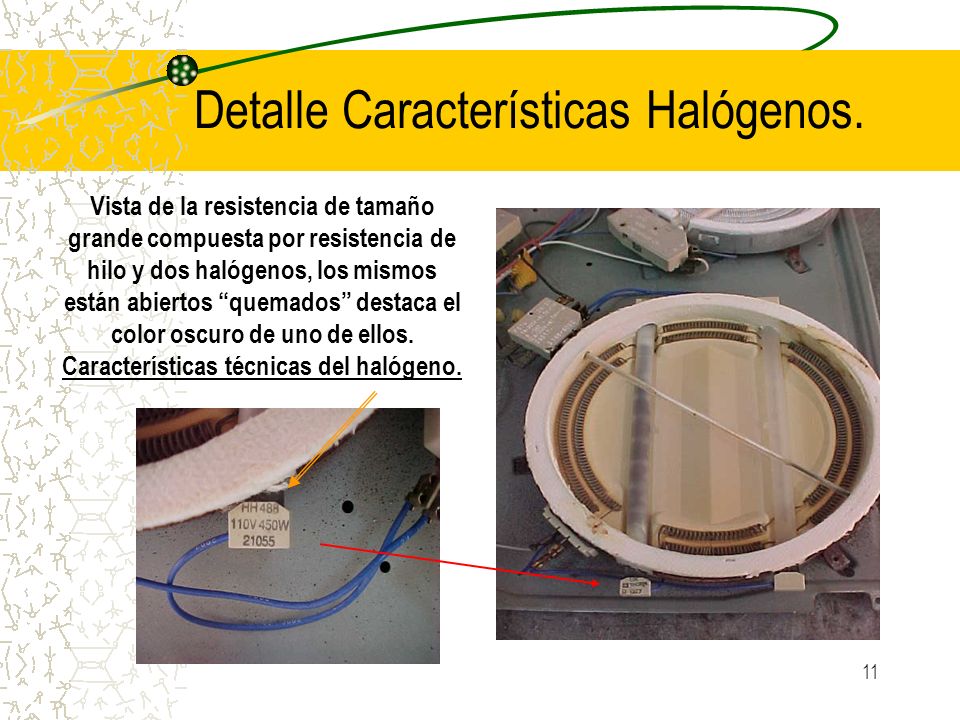

11 11 Detalle Características Halógenos. Vista de la resistencia de tamaño grande compuesta por resistencia de hilo y dos halógenos, los mismos están abiertos quemados destaca el color oscuro de uno de ellos. Características técnicas del halógeno.

12 12 Medida de la resistencia circular Medida de la resistencia con los dos halógenos instalados, los mismos están en circuito abierto por avería por lo que no miden, dan infinito. La resistencia mide 26 ohmios

13 13 Medida de las 2 resistencia halogenas Podemos ver que el valor del Halógeno es infinito 1... al tener la resistencia interna cortada, se aprecia su color interior ennegrecido.

14 14 Media Vista en detalle del termostato de una de las resistencias, con la tapa de mica desmontable, elevándola ligeramente la misma gira dejando ver el interior.

15 15 Vista de otro modelo de termostato Vista en detalle del otro modelo de termostato y los cables de salida (Azules) hacia los neones indicadores de funcionamiento.

16 16 Vista del soporte de los neones Vista del conjunto de 4 neones y sus resistencias de limitación de tensión, por lo general los neones y resistencias no suelen averiarse. FIN.
