Manómetros y Termómetros Bimetálicos

Presentación del tema: "Manómetros y Termómetros Bimetálicos"— Transcripción de la presentación:

1 Manómetros y Termómetros Bimetálicos
Fábrica de Instrumentos y Equipos, S.A. de C.V. Ing. Esteban Carrillo

2 Temario I.- Presentación Infra METRON – FINESA II.- Manómetros METRON
Video FINESA. II.- Manómetros METRON 2.1 Componentes 2.2 Funcionamiento 2.3 Fabricación 2.4 Manómetros en la industria del gas. 2.5 Seguridad en la Instalación de un manómetro. 2.6 Ventajas comerciales de los manómetros METRON. III. Termómetros bimetálicos METRON. 3.1 Componentes 3.2 Funcionamiento 3.3 Fabricación 3.4 Termómetros utilizados en la industria del gas 3.5 Selección e Instalación de los termómetros METRON. 3.6 Ventajas comerciales de los termómetros bimetálicos METRON.

3 VIDEO FINESA

4 Caja Bourdon Puntero Mirilla Conexión Restrictor Movimiento Carátula
2.1 Componentes de un manómetro Caja Bourdon Puntero Mirilla Conexión Restrictor Movimiento Carátula Subensamble

5 Bourdon tipo “C” Movimiento Tip Puntero Segmento Conexión Subensamble

6 2.2 Funcionamiento

7 Soldadura de conexión y bourdon Ensamble de Movimiento
2.3 Fabricación Maquinado de partes Soldadura de conexión y bourdon Lavado y desengrase Ensamble de Movimiento Ensamble de Carátula Calibración Ensamble Caja y Bisel Llenado de Glicerina

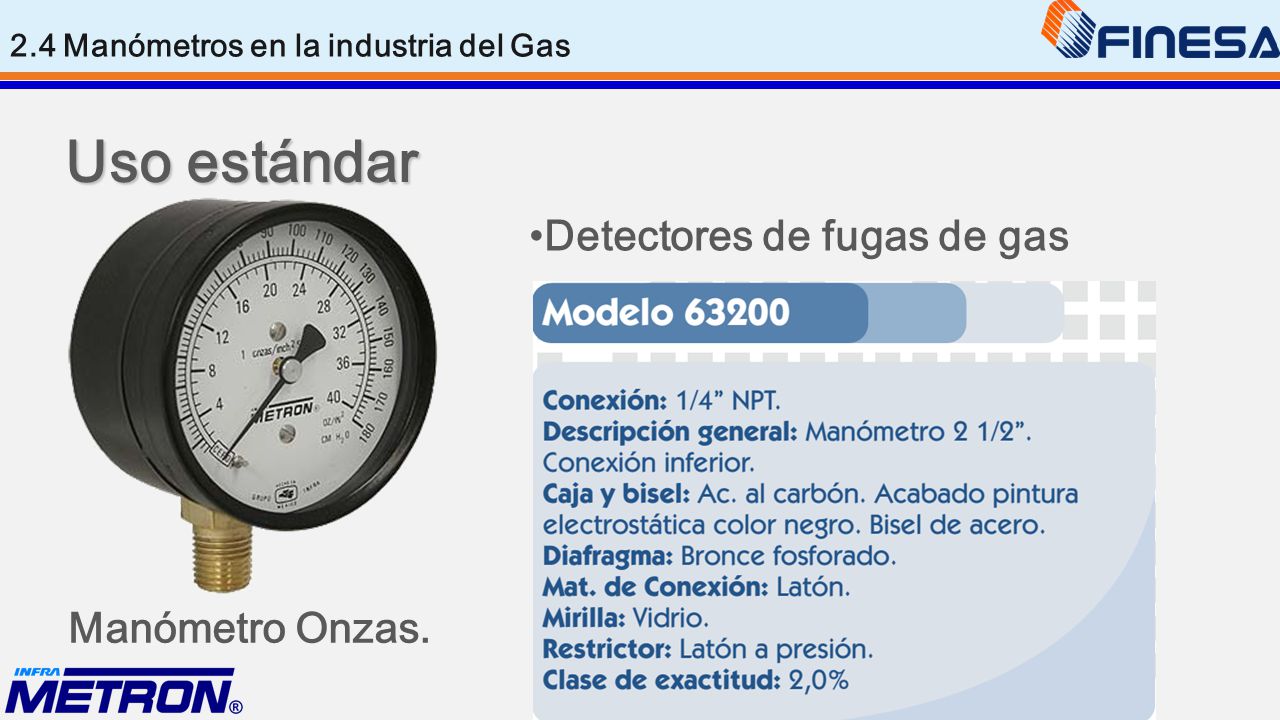

8 Uso estándar Detectores de fugas de gas Manómetro Onzas.
2.4 Manómetros en la industria del Gas Uso estándar Detectores de fugas de gas Manómetro Onzas.

9 “FABRICACIÓN EUROPEA”
63100 & 51100 -Conexión de latón -Rangos de vacío hasta 280 Kg./cm2 - Movimiento de latón & Bourdon de bronce fosforado. “FABRICACIÓN EUROPEA” -Caja de acero al carbón con pintura electrostática color negro. -Mirilla de Vidrio. 63110 & 63100

10 La mejor relación costo – beneficio del mercado.
63440 Manómetro Lleno de líquido. Conexión inferior en Latón Rangos de vacío hasta 700 Kg./cm2 Movimiento de Latón Bourdon de Bronce Caja de Acero Inoxidable 304 Tipo engargolado. Restrictor Latón 0.018” La mejor relación costo – beneficio del mercado.

11 ¿Por qué lleno de líquido?
Prolonga la vida del manómetro. Previene la contaminación por condensación. Amortiguador de presión. Aplicaciones de trabajo en donde existan: Impactos mecánicos, Golpes de ariete Presiones pulsantes. El líquido de llenado más común es la glicerina.

12 Movimiento

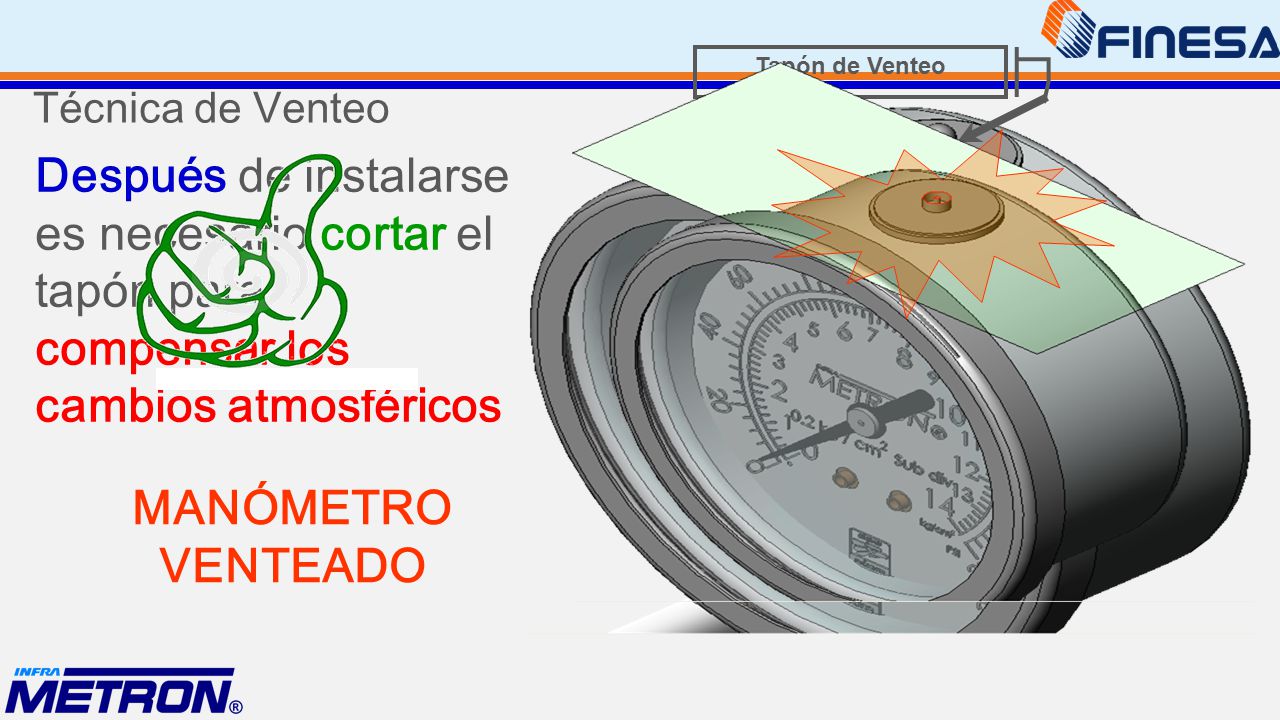

13 Tapón de Venteo Técnica de Venteo Después de instalarse es necesario cortar el tapón para compensar los cambios atmosféricos MANÓMETRO VENTEADO

14 Elemento Sensible Diafragma Bourdon en C. Bourdon Helicoidal
Rango de Presiones: 76 cm Hg – 70Kg./cm2 Diafragma Bourdon en C Bourdon Helicoidal Rango de Presiones: de 0 a 100 Oz/Pulg2 Rango de Presiones: 105Kg./cm2 a 700Kg./cm2

15 2.5 Seguridad en la instalación
Los componentes de su manómetro deberán ser seleccionados con base a las condiciones de operación del fluido y del ambiente donde será instalado. Una SELECCIÓN INCORRECTA en su aplicación e instalación puede ocasionar la falla del equipo y daño personal o material.

16

17 Método de instalación Los manómetros se calibran en posición vertical y en esa posición deben ser instalados.

18 CONSECUENCIAS DE UNA MALA INSTALACIÓN.
Método de instalación CONSECUENCIAS DE UNA MALA INSTALACIÓN. Se debe tomar el instrumento con la mano y ajustarlo a la conexión de la instalación dando dos o tres giros. En este momento, asegurándonos de que rosca adecuadamente, debemos acabar de apretarlo con una llave, nunca con las manos.

19 Rangos de presión 1 Seleccionar un rango de presión, dos veces mayor a la presión de trabajo. Trabajar en las 2/3 partes de la escala total. La presión debe limitarse a 75% del rango del manómetro. CONSECUENCIAS: Cambios en la calibración. Daños al Bourdon Fatiga Ruptura Fuga de líquido Daño al personal y/o proceso. Gasto a nuestra compañía (volver a comprar un manómetro)

20 Evitar sobrepresiones, utilizando el doble de la presión de trabajo.
Rangos de presión Selección INCORRECTA del Rango de Presión. Evitar la fatiga del elemento elástico, usándolo a un 75% de su capacidad. Evitar sobrepresiones, utilizando el doble de la presión de trabajo.

21 Trabajar en las 2/3 partes del manómetro.
Rangos de presión Selección CORRECTA del Rango de Presión. Presión de trabajo: Oscila en 100 Kg./cm2, recomendamos uno de 210Kg./cm2 Trabajar en las 2/3 partes del manómetro.

22 ¿Sabías qué? Los manómetros resisten hasta un 30% de sobrepresión en su escala sin descalibrarse. Los manómetros soportan hasta un 200% de sobrepresión sin que su elemento elástico explote.

23 Tamaño de carátula 2 ½” 4 ½” 2 3 ½” 2” 4” 6”

24 Conexión Posterior Abajo Conexión Posterior al centro
Posición de la conexión. 3 63460 63435 11515F Conexión Inferior Conexión Posterior Abajo Conexión Posterior al centro

25 Lleno de líquido. 4 Con Glicerina Seco.

26 2.6 Ventajas comerciales de los manómetros
Restrictor de Presión Latón 0.018” Restrictor de presión Prolonga la vida del manómetro. Mejor lectura. Menor fluctuación del puntero.

27 CALIDAD CERTIFICADA El Sistema de Aseguramiento de Calidad de FINESA está certificado bajo la norma ISO 9001 desde 1998. Nuestros productos son inspeccionados al 100% a fin de garantizar completamente la satisfacción de ustedes nuestros clientes. 27

28 Contamos con 1 año de garantía en todos nuestros instrumentos.
“Garantía contra defectos de fabricación” 28

29 EL PRODUCTO EN SUS MANOS.
al ser fabricante en México, tiene la ventaja de poder poner en sus manos el producto que requiere antes que cualquier importador. Mantenemos siempre un inventario de aquellos modelos de mayor demanda en el mercado nacional. 29

30 3.1 Componentes Bujes Vástago Bimetal Bisel Carátula Corona Bisagra
Conexión Mirilla Puntero Tornillo de Ajuste

31

32

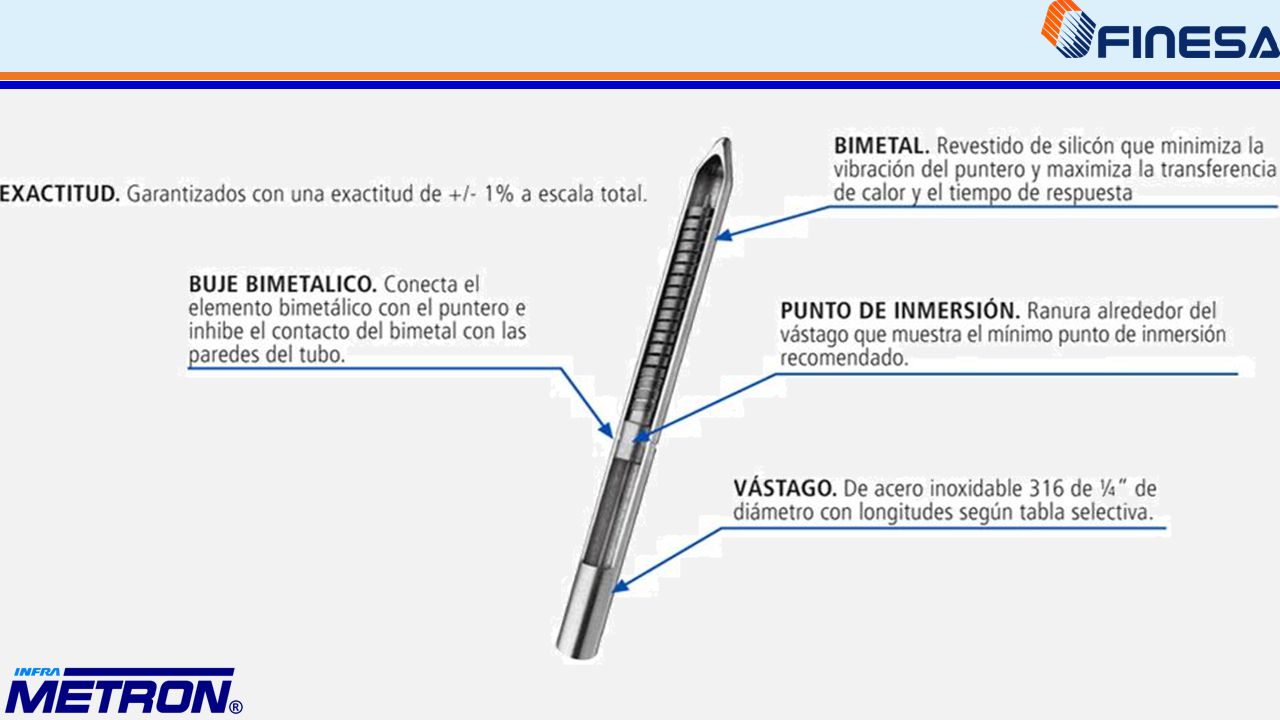

33 3.2 Funcionamiento Es una banda metálica helicoidal, sensible a cualquier mínimo cambio de temperatura, formada por dos metales de diferente coeficiente de dilatación. Los termómetros se humedecen con silicón de alta viscosidad para minimizar la oscilación del puntero y facilitar la transmisión de temperatura.

34 El bimetal se encuentra protegido por el vástago del termómetro.
Localización del BIMETAL BIMETAL El bimetal se encuentra protegido por el vástago del termómetro.

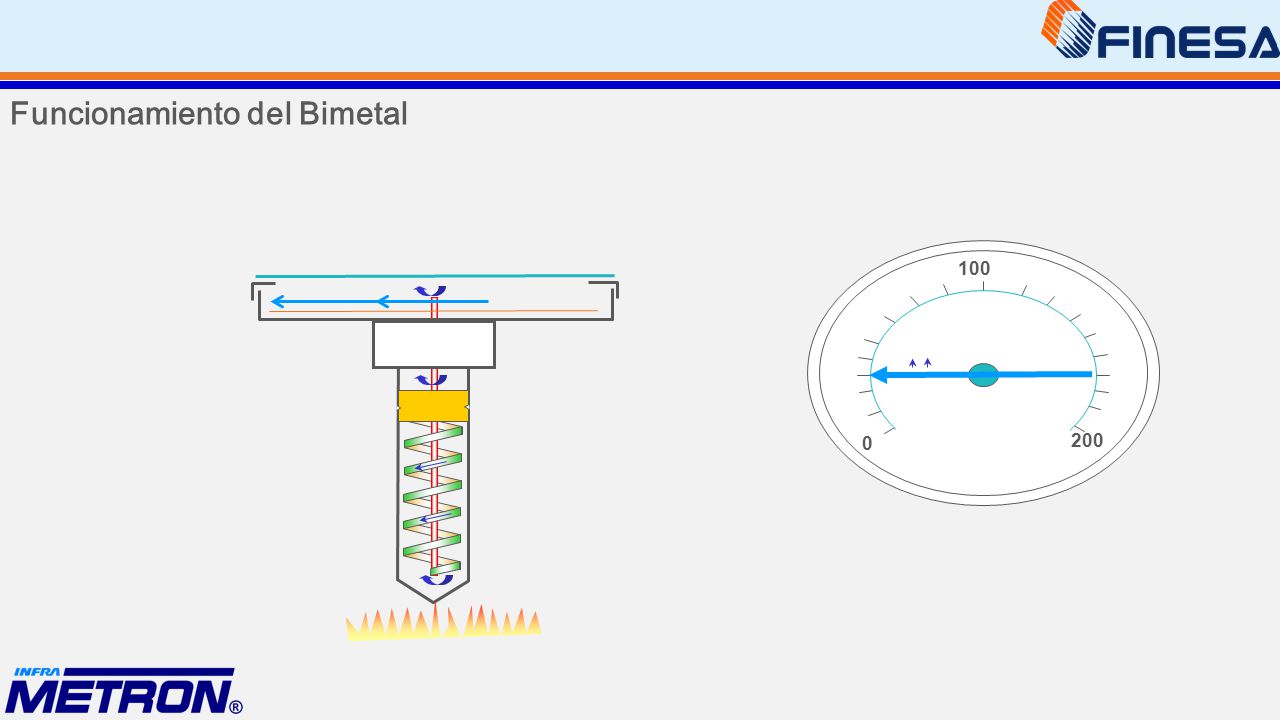

35 Funcionamiento del Bimetal
100 200

36 Soldadura de Caja Vástago Soldadura bimetal - eje
3.3 Fabricación Maquinado de partes Soldadura de Caja Vástago Soldadura bimetal - eje Ensamble base Calibración Carátula y puntero Ensamble Bisel

37 3” de diámetro de carátula Vástago de 6” Rango de – 50 a 50°C
3.4 Termómetros en la industria del Gas Fabricados Completamente en Acero inoxidable. 3” de diámetro de carátula Vástago de 6” Rango de – 50 a 50°C Conexión ½”NPT Posterior. Tornillo de ajuste Mod Tornillo de Ajuste 2” de diámetro de carátula Vástago de 6” Rango de – 50 a 50°C Conexión ¼” NPT Posterior Mod Vista Frontal

38 1.- Rango de Temperatura. 3.5 Selección e Instalación.
Utilizar el DOBLE de Temperatura de operación del proceso. Ejemplo.- Temperatura de proceso 25°C Utilizar 50°C. Escala: °C.

39 5” 2.- Tamaño de carátula 3” 2” Instalación en el proceso.
Recalibración. Tamaño de la conexión ¼” ó ½” NPT.

40 3.- Disposición del Vástago.
Facilidad de lectura cuando el termómetro este instalado

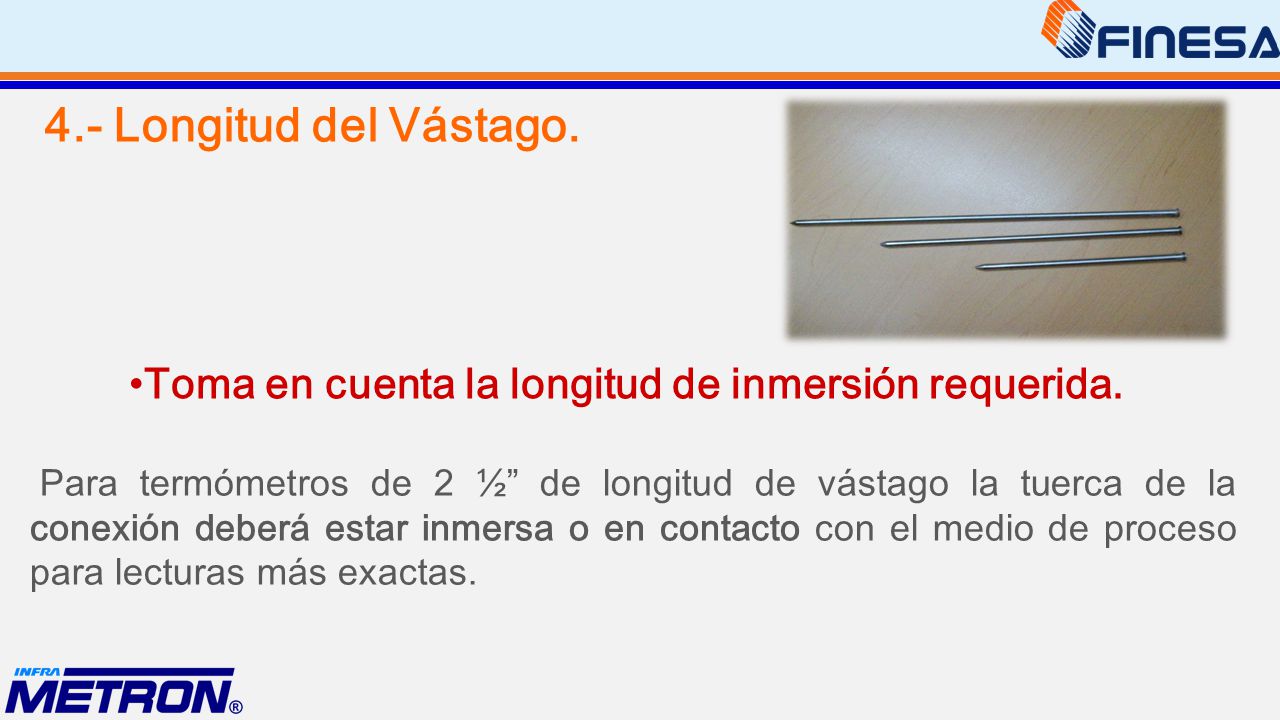

41 Toma en cuenta la longitud de inmersión requerida.
4.- Longitud del Vástago. Toma en cuenta la longitud de inmersión requerida. Para termómetros de 2 ½” de longitud de vástago la tuerca de la conexión deberá estar inmersa o en contacto con el medio de proceso para lecturas más exactas.

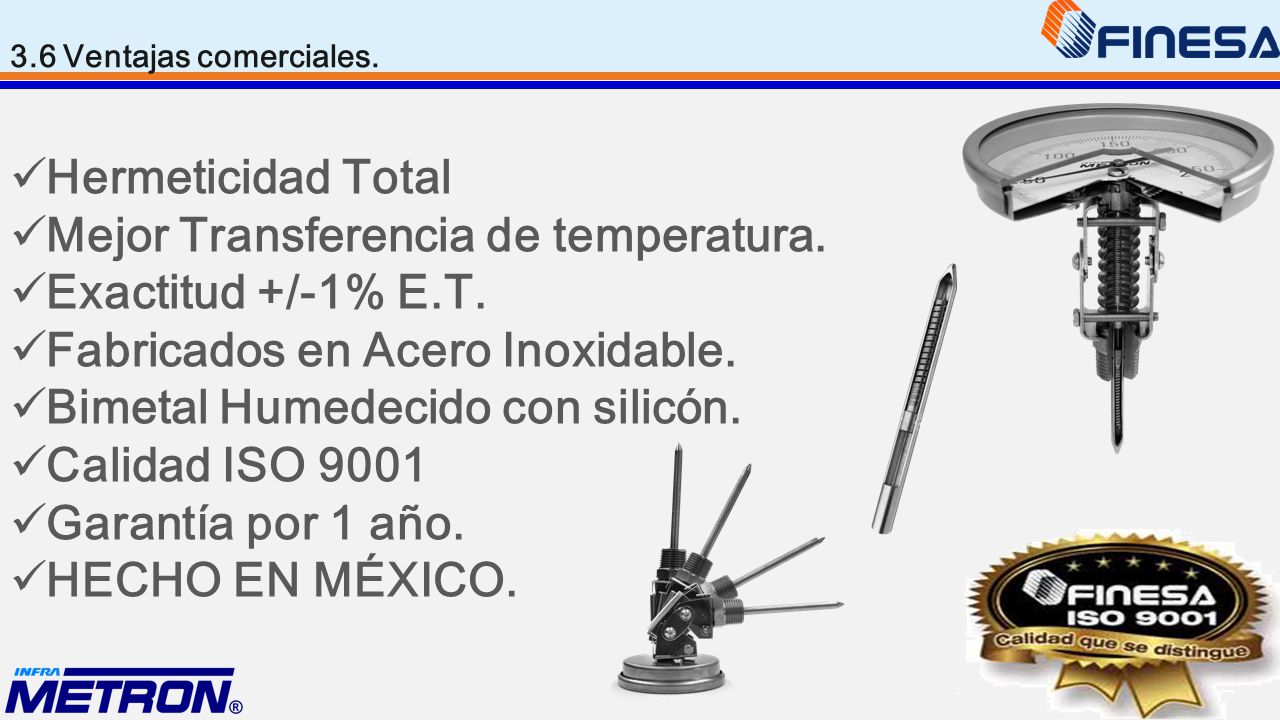

42 Mejor Transferencia de temperatura. Exactitud +/-1% E.T.
3.6 Ventajas comerciales. Hermeticidad Total Mejor Transferencia de temperatura. Exactitud +/-1% E.T. Fabricados en Acero Inoxidable. Bimetal Humedecido con silicón. Calidad ISO 9001 Garantía por 1 año. HECHO EN MÉXICO.

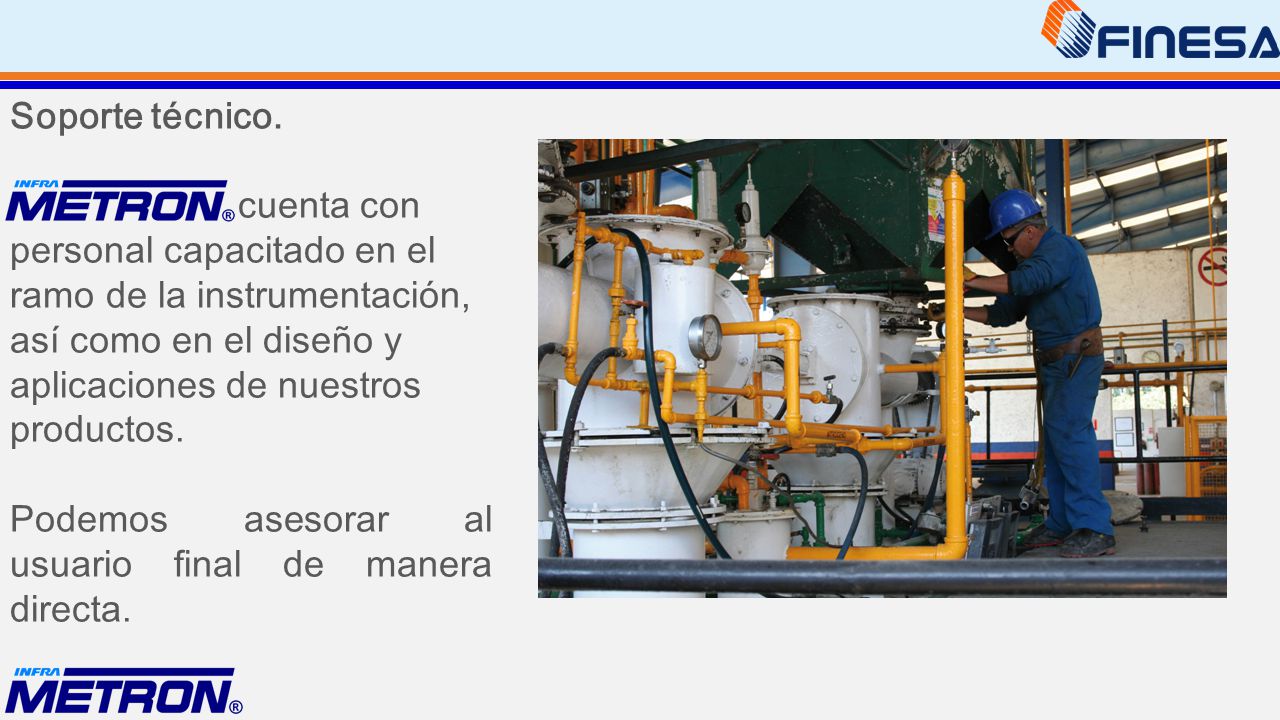

43 Podemos asesorar al usuario final de manera directa.
Soporte técnico. cuenta con personal capacitado en el ramo de la instrumentación, así como en el diseño y aplicaciones de nuestros productos. Podemos asesorar al usuario final de manera directa. 43

44 Empresa estable y consolidada.
FINESA es una empresa orgullosamente mexicana de gran estabilidad comercial a nivel nacional, además de contar con el respaldo del Grupo INFRA al cual pertenece. Somos los principales fabricantes nacionales de Manómetros y Termómetros 44

45 Tu mejor opción en medición de presión y temperatura.

46 ¡GRACIAS POR SU ATENCIÓN!
Ing. Yemel García. Jefe de marca METRON Tel . Web. Ing. Esteban Carrillo. Gerente Comercial FINESA Tel . Web.
