1 Guía de Utilización Curvas de limitación BT Centro de Competencia Técnica Producto y Versión: G.U, CL, BT v1.0 RevisiónFechaAutorModificaciones 1.017/09/2010Javier AracilPrimera versión

2 Schneider Electric 2 - Centro Competencia Técnica- Javier Aracil – Indice Limitación y Energía 1) Curvas de Limitación 2) Aplicación 3) Procedimiento 4) I limitada v Energía 5)

3 Schneider Electric 3 - Centro Competencia Técnica- Javier Aracil – Poder de limitación de los interruptores automáticos El poder de limitación de los interruptores automáticos se traduce en la circulación aguas abajo del equipo de una intensidad inferior a la presunta (Isc limitada de pico) El poder de limitación de un interruptor automático se traduce en dos curvas que dan en función de la intensidad de cortocircuito presunta (sin dispositivo de protección): 1º La intensidad cresta real (limitada) 2º La solicitación térmica (en A 2 s), es decir, la energía disipada por el cortocircuito en un conductor de resistencia 1 Ohmio >

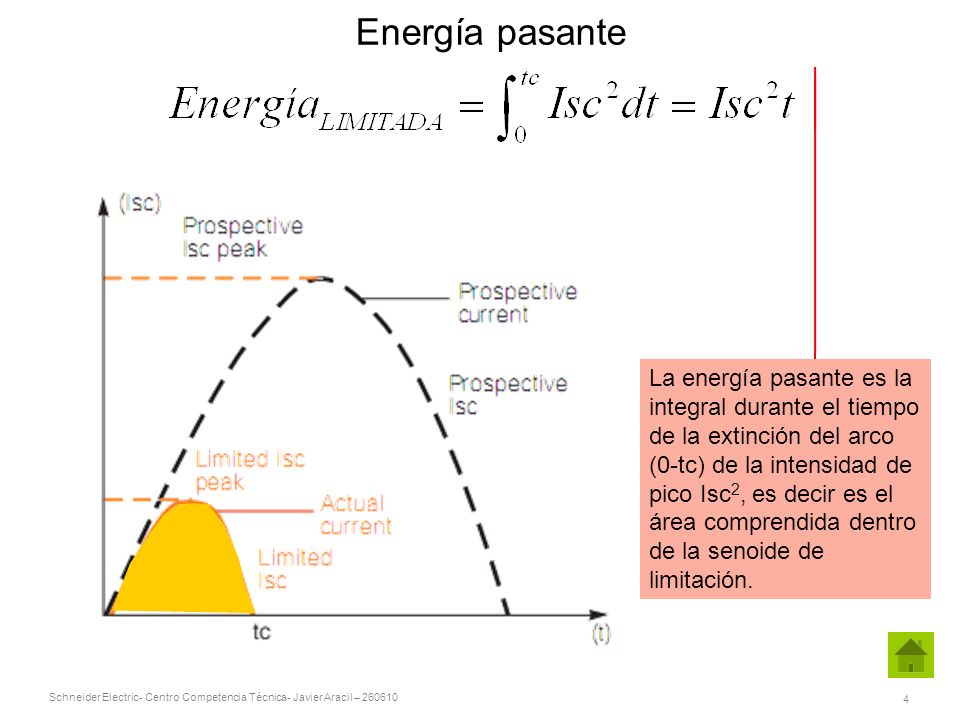

4 Schneider Electric 4 - Centro Competencia Técnica- Javier Aracil – Energía pasante La energía pasante es la integral durante el tiempo de la extinción del arco (0-tc) de la intensidad de pico Isc 2, es decir es el área comprendida dentro de la senoide de limitación.

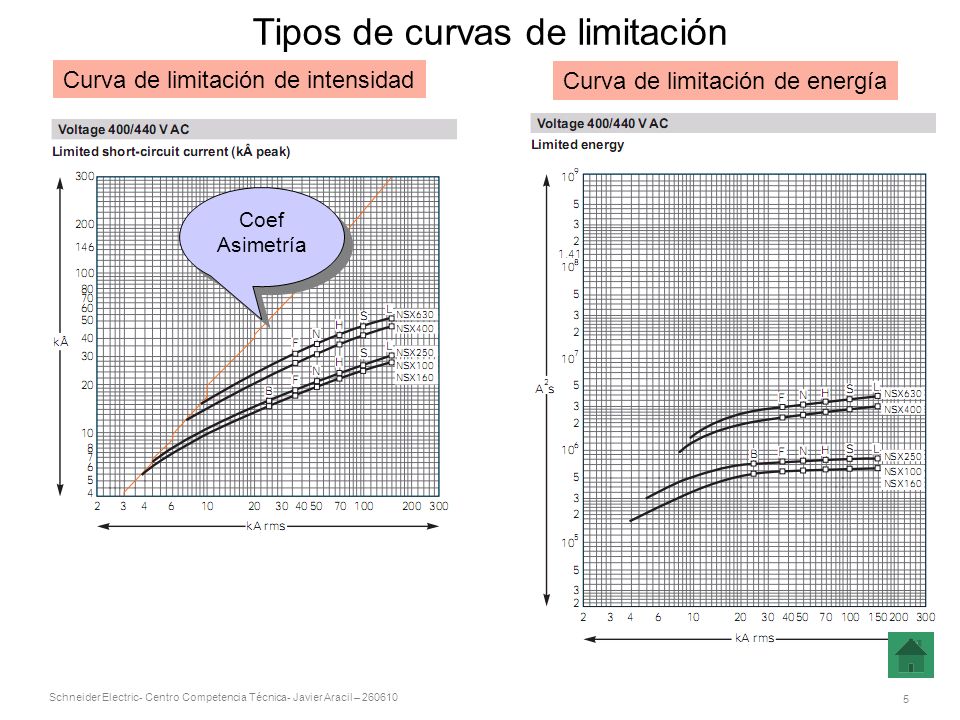

5 Schneider Electric 5 - Centro Competencia Técnica- Javier Aracil – Tipos de curvas de limitación Curva de limitación de intensidad Curva de limitación de energía Coef Asimetría Coef Asimetría

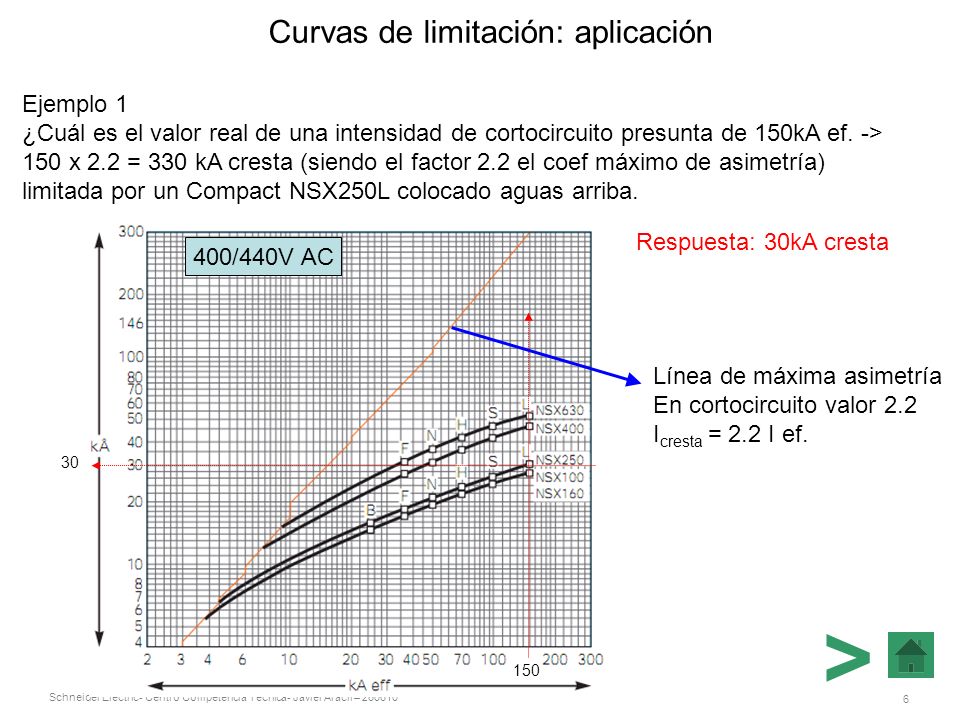

6 Schneider Electric 6 - Centro Competencia Técnica- Javier Aracil – Curvas de limitación: aplicación Ejemplo 1 ¿Cuál es el valor real de una intensidad de cortocircuito presunta de 150kA ef. -> 150 x 2.2 = 330 kA cresta (siendo el factor 2.2 el coef máximo de asimetría) limitada por un Compact NSX250L colocado aguas arriba Respuesta: 30kA cresta 400/440V AC Línea de máxima asimetría En cortocircuito valor 2.2 I cresta = 2.2 I ef. >

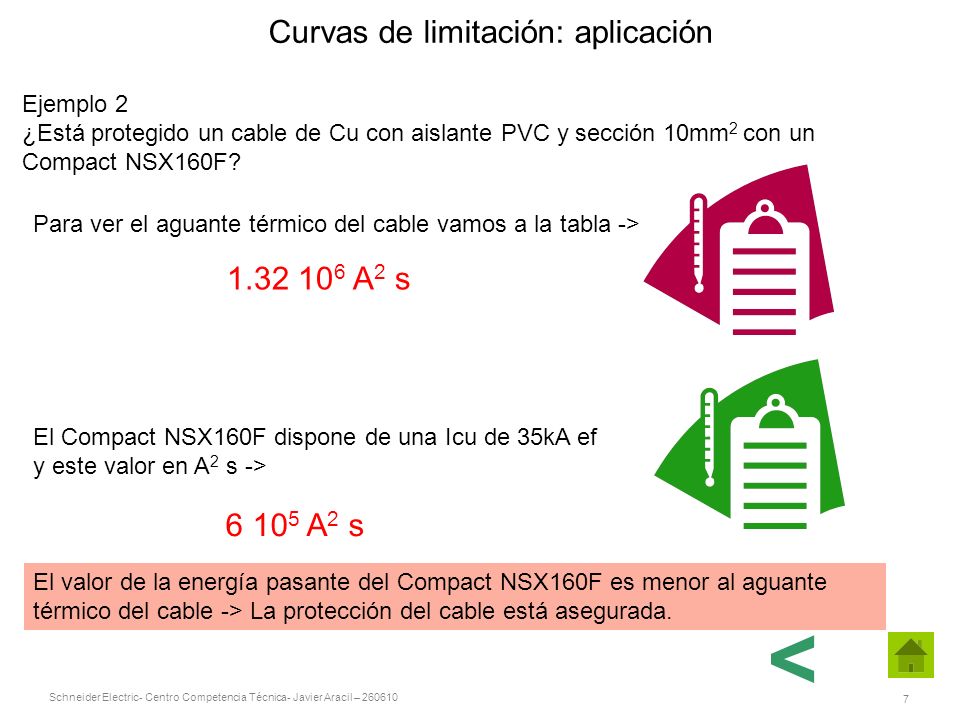

7 Schneider Electric 7 - Centro Competencia Técnica- Javier Aracil – Curvas de limitación: aplicación Ejemplo 2 ¿Está protegido un cable de Cu con aislante PVC y sección 10mm 2 con un Compact NSX160F? Para ver el aguante térmico del cable vamos a la tabla -> A 2 s El Compact NSX160F dispone de una Icu de 35kA ef y este valor en A 2 s -> A 2 s El valor de la energía pasante del Compact NSX160F es menor al aguante térmico del cable -> La protección del cable está asegurada. <

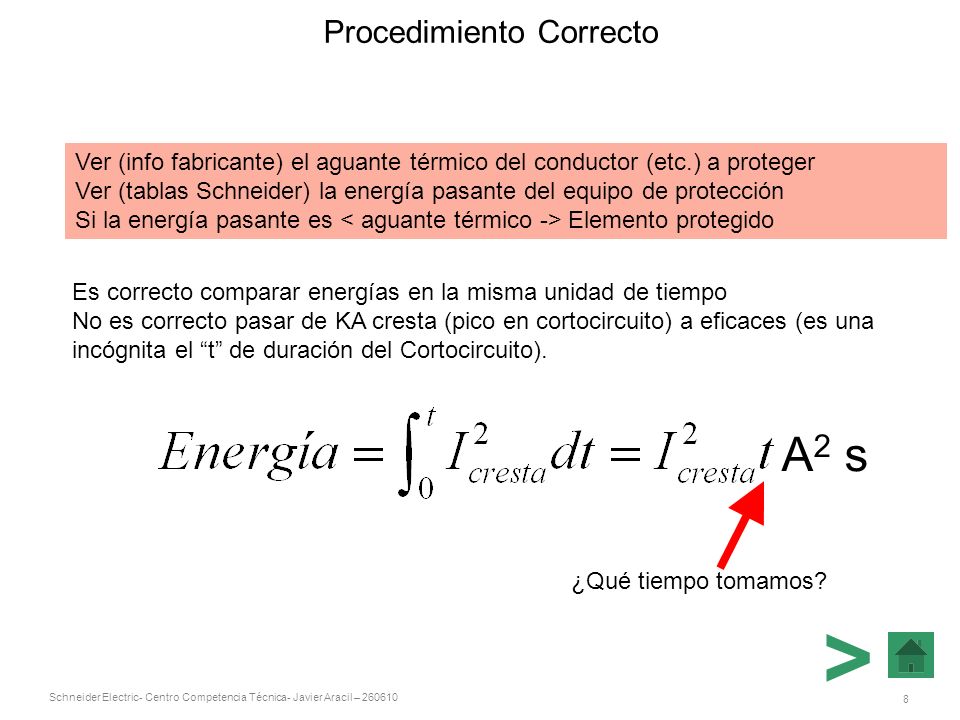

8 Schneider Electric 8 - Centro Competencia Técnica- Javier Aracil – Procedimiento Correcto Ver (info fabricante) el aguante térmico del conductor (etc.) a proteger Ver (tablas Schneider) la energía pasante del equipo de protección Si la energía pasante es Elemento protegido ¿Qué tiempo tomamos? Es correcto comparar energías en la misma unidad de tiempo No es correcto pasar de KA cresta (pico en cortocircuito) a eficaces (es una incógnita el t de duración del Cortocircuito). A 2 s >

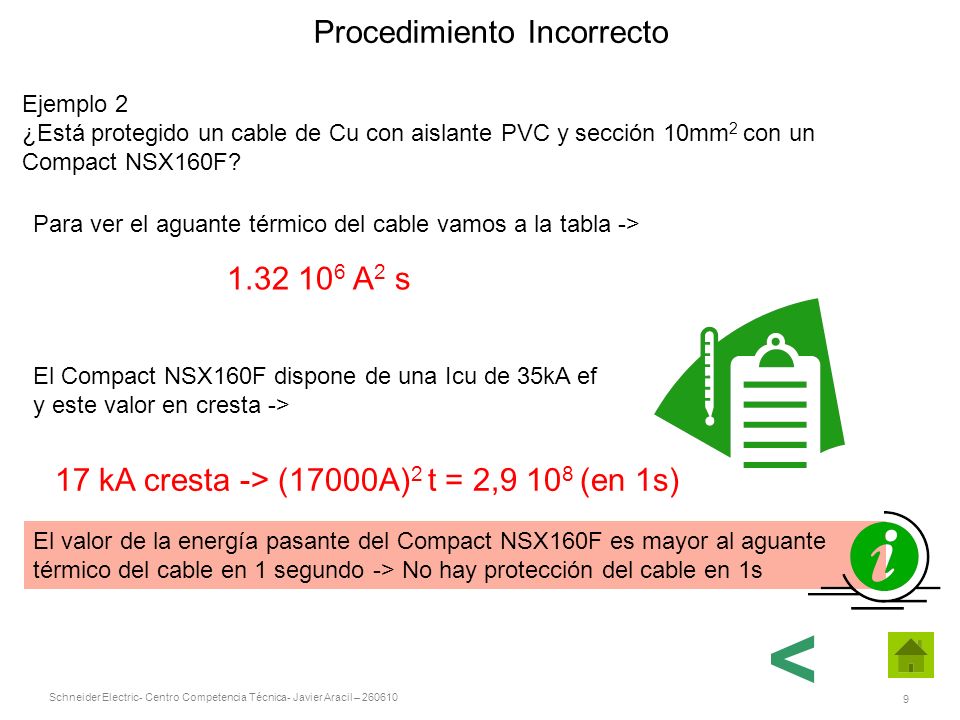

9 Schneider Electric 9 - Centro Competencia Técnica- Javier Aracil – Procedimiento Incorrecto Ejemplo 2 ¿Está protegido un cable de Cu con aislante PVC y sección 10mm 2 con un Compact NSX160F? Para ver el aguante térmico del cable vamos a la tabla -> A 2 s El Compact NSX160F dispone de una Icu de 35kA ef y este valor en cresta -> 17 kA cresta -> (17000A) 2 t = 2, (en 1s) El valor de la energía pasante del Compact NSX160F es mayor al aguante térmico del cable en 1 segundo -> No hay protección del cable en 1s <

10 Schneider Electric 10 - Centro Competencia Técnica- Javier Aracil – Relación entre Energía pasante e I cresta Limitada => t El Compact NSX160F dispone de una Icu de 35kA ef y este valor en A 2 s -> 6X10 5 A 2 s t c = 0,00208 s Tabla de I cresta limitada Tabla de Energías

11 Make the most of your energy

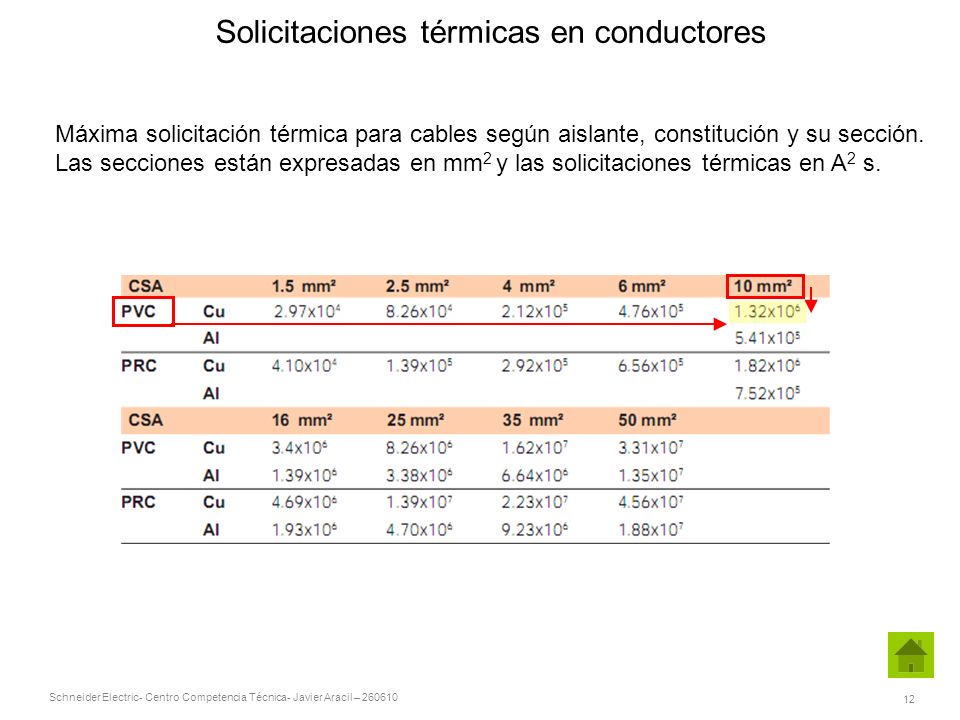

12 Schneider Electric 12 - Centro Competencia Técnica- Javier Aracil – Solicitaciones térmicas en conductores Máxima solicitación térmica para cables según aislante, constitución y su sección. Las secciones están expresadas en mm 2 y las solicitaciones térmicas en A 2 s.

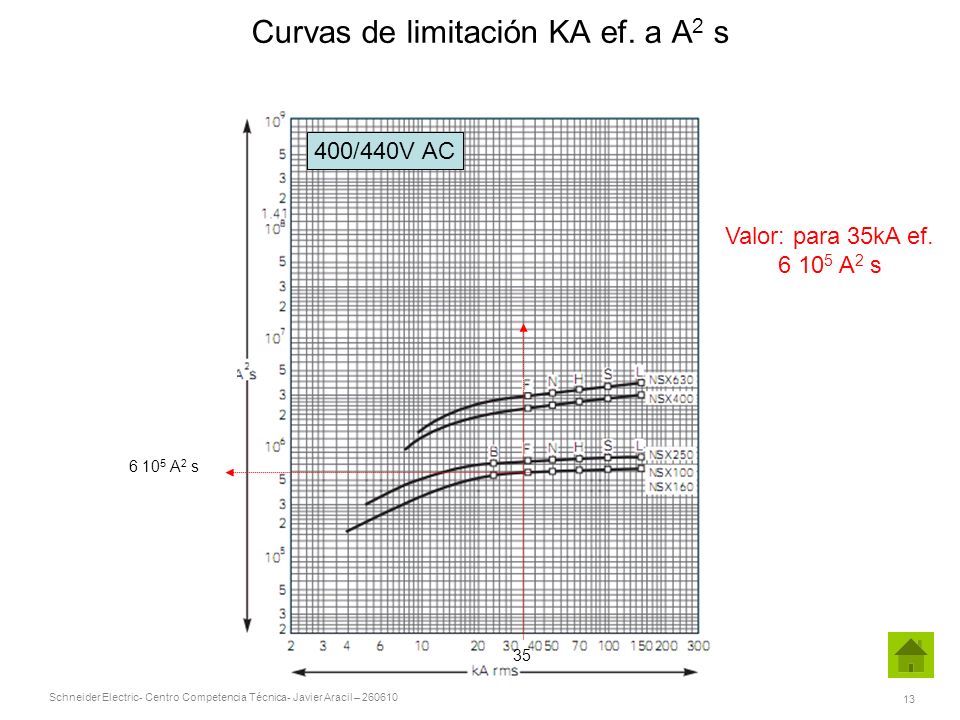

13 Schneider Electric 13 - Centro Competencia Técnica- Javier Aracil – Curvas de limitación KA ef. a A 2 s 400/440V AC A 2 s Valor: para 35kA ef A 2 s

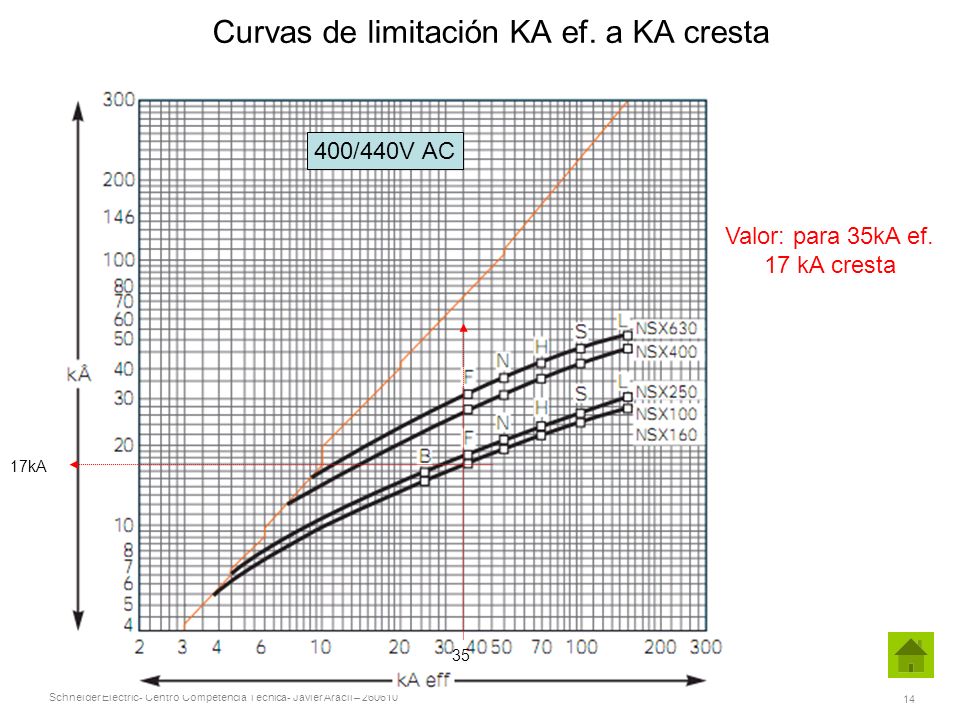

14 Schneider Electric 14 - Centro Competencia Técnica- Javier Aracil – Curvas de limitación KA ef. a KA cresta 400/440V AC 35 17kA Valor: para 35kA ef. 17 kA cresta

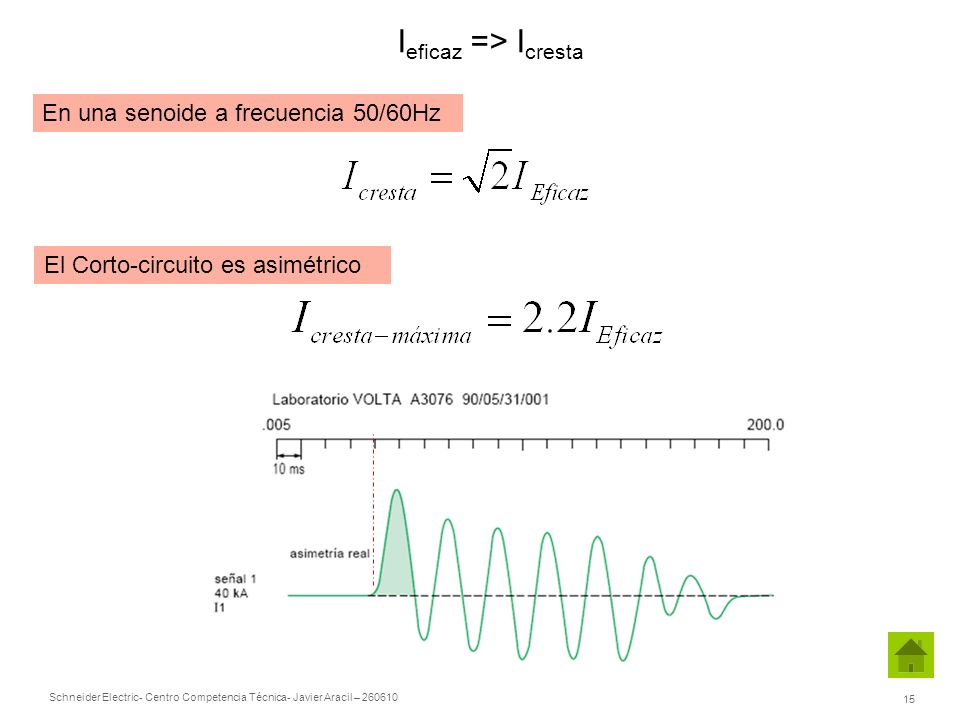

15 15 Schneider Electric- Centro Competencia Técnica- Javier Aracil – El Corto-circuito es asimétrico I eficaz => I cresta En una senoide a frecuencia 50/60Hz

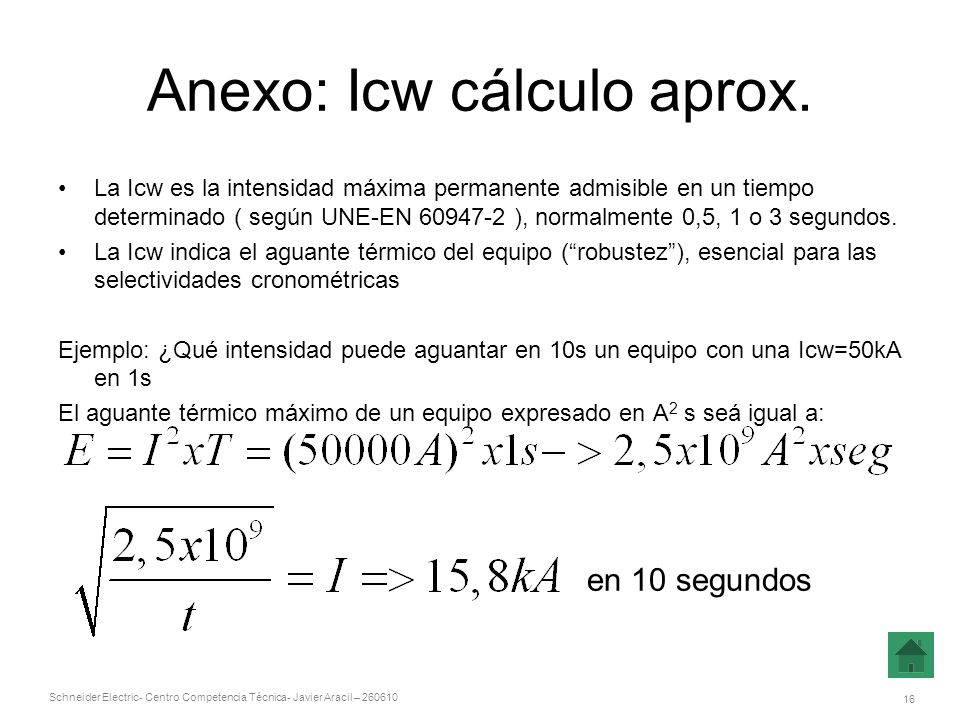

16 Schneider Electric 16 - Centro Competencia Técnica- Javier Aracil – Anexo: Icw cálculo aprox. La Icw es la intensidad máxima permanente admisible en un tiempo determinado ( según UNE-EN ), normalmente 0,5, 1 o 3 segundos. La Icw indica el aguante térmico del equipo (robustez), esencial para las selectividades cronométricas Ejemplo: ¿Qué intensidad puede aguantar en 10s un equipo con una Icw=50kA en 1s El aguante térmico máximo de un equipo expresado en A 2 s seá igual a: en 10 segundos
