Fuerzas concurrentes en la misma dirección y sentido

Presentación del tema: "Fuerzas concurrentes en la misma dirección y sentido"— Transcripción de la presentación:

1 Fuerzas concurrentes en la misma dirección y sentido
R= F1 + F2

2 Fuerzas concurrentes en la misma dirección y sentido contrario
R = F1 + F2

3 Fuerzas concurrentes con distinta dirección
Son aquellas que tienen el mismo punto de aplicación, pero no comparten la misma recta de acción.

4 Para obtener la resultante se tienen dos métodos:
Método del Paralelogramo La resultante estará en la dirección, y tendrá el sentido e intensidad, de la diagonal del paralelogramo construido sobre los vectores que representan ambas fuerzas. ¿En cualquier caso podemos usar Pitágoras?

5 ¿Me sirve el teorema de Pitágoras?

6

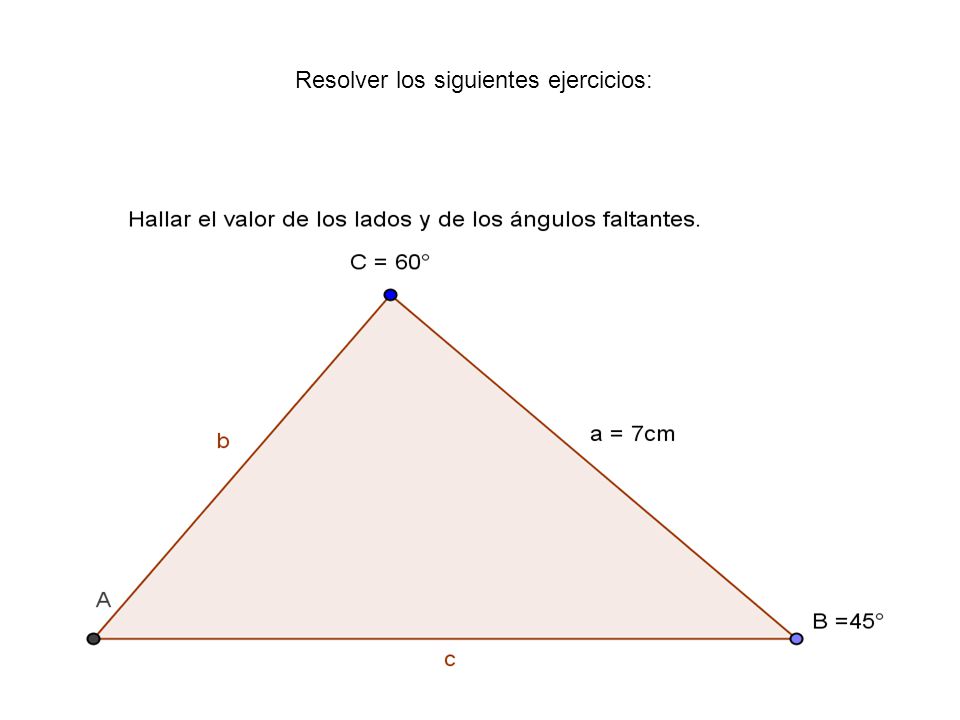

7 Resolver los siguientes ejercicios:

8 Volviendo al caso anterior

9 Método de la poligonal La resultante se obtiene trazando por el extremo de una de las fuerzas un segmento paralelo, Igual y del mismo sentido a otra de las fuerzas; desde el extremo de este segmento se trazará Otro igual y paralelo a la fuerza subsiguiente y así sucesivamente. El vector cuyo origen será el Punto de aplicación común a todas las fuerzas, y cuyo extremo se encuentra en el extremo de la Poligonal trazada, representa a la resultante del sistema de fuerzas.
