Movimiento de proyectiles

Presentación del tema: "Movimiento de proyectiles"— Transcripción de la presentación:

1 Movimiento de proyectiles

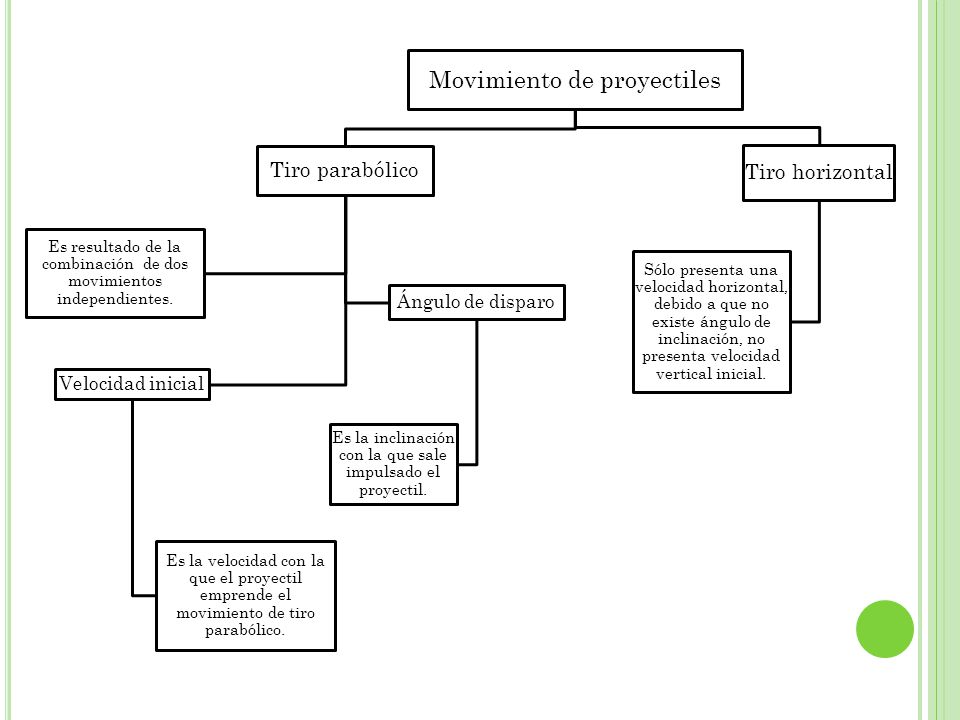

2 Movimiento de proyectiles
Tiro parabólico Es resultado de la combinación de dos movimientos independientes. Ángulo de disparo Es la inclinación con la que sale impulsado el proyectil. Velocidad inicial Es la velocidad con la que el proyectil emprende el movimiento de tiro parabólico. Tiro horizontal Sólo presenta una velocidad horizontal, debido a que no existe ángulo de inclinación, no presenta velocidad vertical inicial.

3 Movimiento de proyectiles.
Cuando se lanza un objeto en presencia solamente de un campo gravitatorio, como el de la tierra, se observa que dicho objeto se eleva, alcanza una determinada altura y cae.

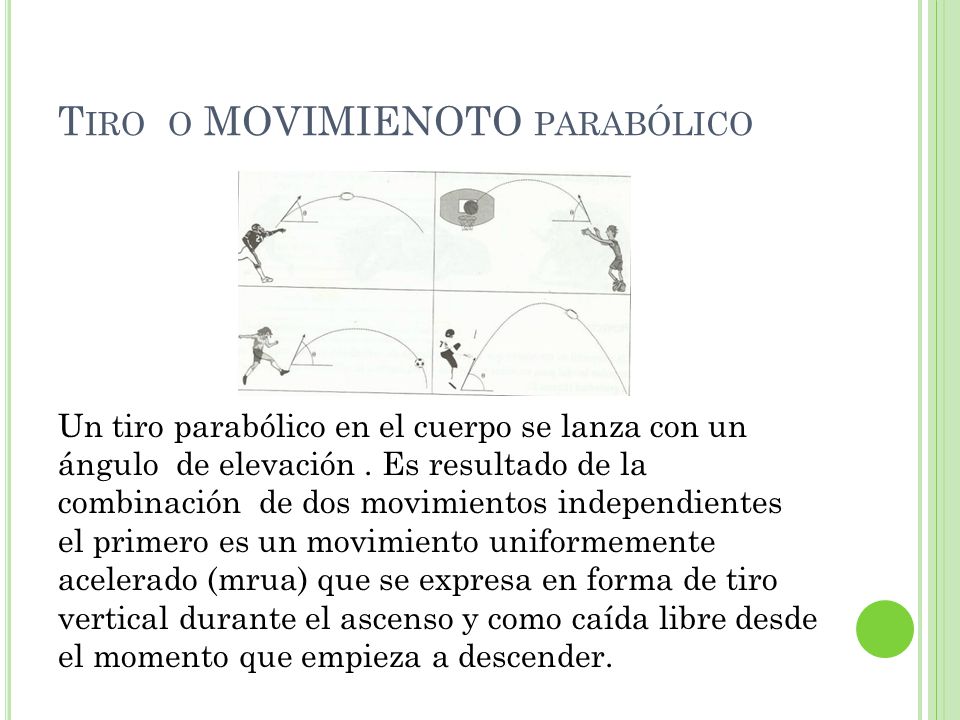

4 Tiro o MOVIMIENOTO parabólico
Un tiro parabólico en el cuerpo se lanza con un ángulo de elevación . Es resultado de la combinación de dos movimientos independientes el primero es un movimiento uniformemente acelerado (mrua) que se expresa en forma de tiro vertical durante el ascenso y como caída libre desde el momento que empieza a descender.

5 Representación grafica del tiro parabólico.
En la figura se muestra un esquema de una trayectoria parabólica. Se observa que la velocidad inicial, como todo vector, se separa en sus componentes rectangulares: la componente horizontal, Vx y la componente vertical Vy…

6 Durante el ascenso, la componente vertical de vector velocidad Vy, disminuye conforme se eleva, por lo que su magnitud es cada ves mas pequeña: se hace cero un momento en el punto mas alto y de nuevo empieza a crecer a medida que el cuerpo cae.

7 Por su parte la velocidad horizontal Vx, permanece constante, por lo que su magnitud no se altera. En la trayectoria analizada solo se muestran los puntos de mayor interés para describir este movimiento. Dichos puntos son: • Angulo de disparo: Es la inclinación con la que sale impulsado el proyectil. Se mide respecto al plano horizontal como se muestra en la figura: •Velocidad inicial: Es la velocidad con la que el proyectil emprende el movimiento de tiro parabólico y que es suministrada por un agente externo como se muestra en la figura:

8 Tiro o Lanzamiento horizontal
El tiro horizontal (Movimiento Semiparabolico) se diferencia del tiro parabólico en que al inicio del movimiento el proyectil sólo presenta una velocidad horizontal, (Vx), debido a que no existe ángulo de inclinación. Por tanto no presenta velocidad vertical inicial, (Viy=0), lo que implica que Vx= Vix. Su gráfica característica se muestra en la figura.

9 Al analizar el tiempo de caída de dos cajas lanzadas al mismo tiempo desde un avión que vuela horizontalmente y con velocidad constante, ambas llegan al suelo al mismo tiempo, aunque la caja 1 se dejó caer libremente, mientras que la caja 2 se lanzó hacia la derecha con cierta velocidad horizontal, probándose con ello la independencia de los movimientos correspondientes, como se muestra en la figura.

10 Ecuaciones de tiro horizontal.

11 A continuación se presentan ejemplos de tiro horizontal en los que se aplican las ecuaciones y los conceptos: Un lanzador de beisbol arroja una pelota horizontalmente desde lo alto de un barranco a una velocidad de 9 m/s. Calcular: distancia horizontal y vertical a los 1.5s de caída.

12

13 Conclusión del tema Se llegó a la conclusión de que los dos tipos existentes de movimientos de proyectiles son, el tiro parabólico y el tiro horizontal. El tiro parabólico es el resultado de dos movimientos diferentes; el primer movimiento es durante el ascenso es decir, cuando es lanzado y otro cuando cae durante el descenso; y el tiro horizontal se distingue del tiro parabólico porque al inicio del movimiento el proyectil sólo presenta una velocidad horizontal y es el resultado de un solo movimiento no como el parabólico.
