CINEMÁTICA DEL MOVIMIENTO EN EL PLANO.

Presentación del tema: "CINEMÁTICA DEL MOVIMIENTO EN EL PLANO."— Transcripción de la presentación:

1 CINEMÁTICA DEL MOVIMIENTO EN EL PLANO.
Movimiento en el plano con aceleración constante.

2 Movimiento semiparabólico.
Un cuerpo adquiere movimiento semiparabólico, cuando se lanza horizontalmente desde cierta altura cerca a la superficie de la tierra. Cuando un cuerpo es sometido simultáneamente a dos movimientos, cada uno de éstos se cumple independientemente.

3 Ecuaciones del movimiento semiparabólico.
En el eje horizontal: MU x = vt En el eje vertical: MUA y = gt2/2

4 El mov. Horizontal no afecta al mov. Vertical
Son Independientes!!! El mov. Horizontal no afecta al mov. Vertical En el eje horizontal: x = vt En el eje vertical: y = gt2/2 El componente vertical del movimiento de la bola amarilla (proyectil) es igual que el de la bola roja que sólo tiene movimiento vertical (caída libre).

5 Problemas sobre el movimiento semiparabólico.
1. Una pelota sale rodando del borde de una mesa de 1.25 m de altura. Si cae al suelo a 1.5 m del pie de la mesa, ¿Qué velocidad llevaba la pelota al salir de la mesa? 2. Una pelota sale rodando por el borde de una escalera con una velocidad horizontal de 1.08 m/s. Si los escalones tienen 18 cm de altura y 18 cm de ancho, ¿Cuál será el primer escalón que toca la pelota? 3. Un proyectil es lanzado desde una altura de 36 m con velocidad de 45 m/s. Calcula: El tiempo que dura el proyectil en el aire El alcance horizontal (x) del proyectil La velocidad que posee el proyectil al llegar al suelo.

6 CINEMÁTICA DEL MOVIMIENTO EN EL PLANO.
Lanzamiento en ángulo Efecto del ángulo en el alcance horizontal.

7 Ind.Logro: valoro la importancia del lanzamiento de proyectil e interpreto los factores que afectan las características de este movimiento. Introducción Galileo Galilei estudió y dedujo ecuaciones del tiro de proyectiles. La trayectoria descrita por un proyectil es una curva específica llamada parábola. El tiro parabólico se puede estudiar como resultado de la composición de dos movimientos: Uniforme a lo largo del eje X (a x =0) Uniformemente acelerado ( g=- 9.8) a lo largo del eje vertical Y. En la figura tenemos un proyectil que se ha disparado con una velocidad inicial v0, que forma un ángulo  con la horizontal. Las componentes de la velocidad inicial son : Las ecuaciones del movimiento se obtienen fácilmente teniendo en cuenta que es el movimiento resultante de la composición de dos movimientos:

8 Eliminado el tiempo en las ecuaciones que nos dan las posiciones x e y, obtenemos la ecuación de la trayectoria, que tiene la forma y.=.ax2 + bx + c, lo que representa una parábola.

9 LANZAMIENTO DE PROYECTILES

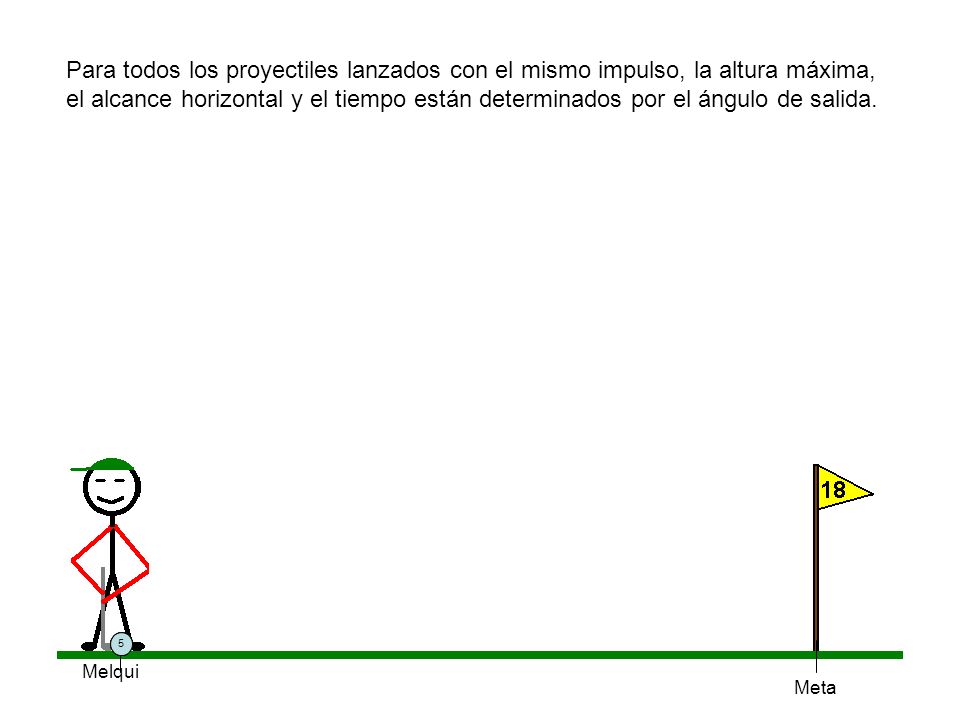

10 Para todos los proyectiles lanzados con el mismo impulso, la altura máxima, el alcance horizontal y el tiempo están determinados por el ángulo de salida. 4 5 3 2 1 Melqui Meta

11 15° 19.32 5.18 1.06 20.39 1.11 Ángulo Vx (m/s) Voy (m/s) t (s) X (m)
Con un ángulo pequeño, el alcance “X” es pequeño y la altura máxima “Y” también. 15° 19.32 5.18 1.06 20.39 1.11 15° 1 Melqui Meta

12 30° 17.35 10.00 2.04 35.31 4.16 Ángulo Vx (m/s) Voy (m/s) t (s) X (m)
Al aumentar el ángulo, el alcance horizontal “X”, la altura máxima y el tiempo aumentan. Ángulo Vx (m/s) Voy (m/s) t (s) X (m) Y (m) 30° 17.35 10.00 2.04 35.31 4.16 30° 2 Melqui Meta

13 45° 14.14 2.88 40.77 8.31 Ángulo Vx (m/s) Voy (m/s) t (s) X (m) Y (m)
El alcance máximo se logra con el ángulo de 45°, Con el incremento del ángulo, aumenta la altura máxima y el tiempo. 45° 14.14 2.88 40.77 8.31 45° 3 Melqui Meta

14 60° 10.00 17.32 3.53 35.31 12.47 Ángulo Vx (m/s) Voy (m/s) t (s) X (m)
Con ángulos mayores que 45° el alcance disminuye, pero la altura máxima y el tiempo siguen aumentando. Ángulo Vx (m/s) Voy (m/s) t (s) X (m) Y (m) 60° 10.00 17.32 3.53 35.31 12.47 60° 4 Melqui Meta

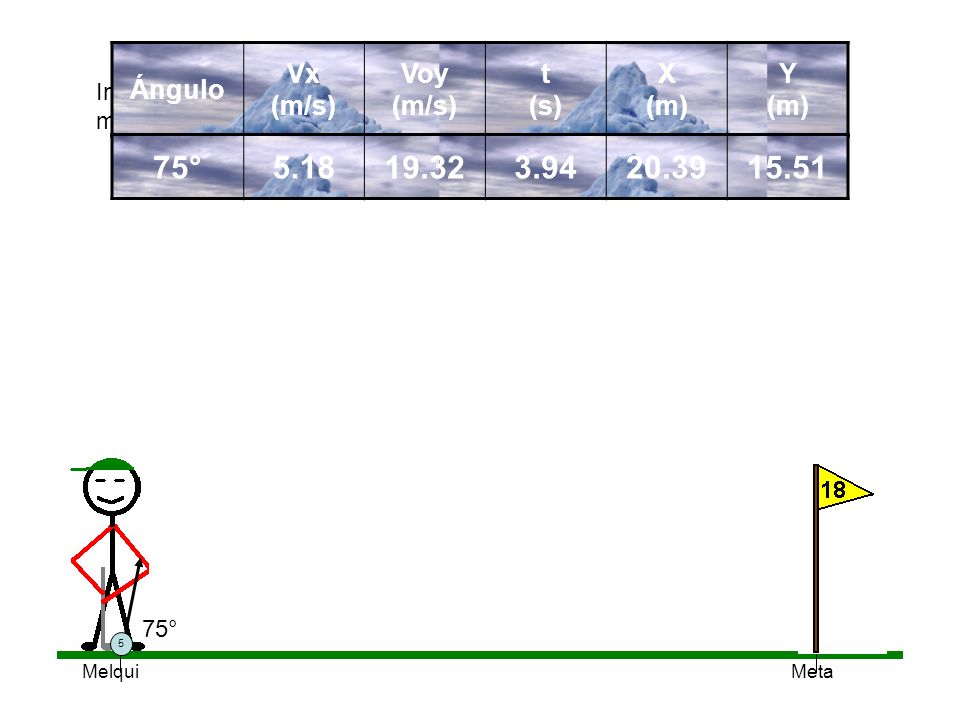

15 75° 5.18 19.32 3.94 20.39 15.51 Ángulo Vx (m/s) Voy (m/s) t (s) X (m)
Incrementado mas el ángulo, el alcance sigue disminuyendo y la altura máxima y el tiempo continúan incrementándose. 75° 5.18 19.32 3.94 20.39 15.51 75° 5 Melqui Meta

16 Variaciones en el movimiento del proyectil en diferentes ángulos
Velocidad Inicial = 20 m/s Ángulo Vx (m/s) Voy (m/s) t (s) X (m) Y (m) 15° 19.32 5.18 1.06 20.39 1.11 30° 17.35 10.00 2.04 35.31 4.16 45° 14.14 2.88 40.77 8.31 60° 10.00 17.32 3.53 35.31 12.47 75° 5.18 19.32 3.94 20.39 15.51 Note que el alcance horizontal es igual para los ángulos complementarios

17 ACTIVIDAD 2: RESPONDE LAS INTERROGANTES Durante el desarrollo de la actividad, modifica el ángulo para observar, la característica del movimiento y regístralo en la siguiente tabla: Angulo 30° Angulo 45° Angulo 90° 2. Realiza una lista de 10 ejemplos donde se observe el lanzamiento de proyectil, en cualquier campo de la vida diaria. 3. Señala la importancia del lanzamiento de proyectil en las actividades desempeñadas por el ser humano.

18 FIN Melqui
