INTRODUCCIÓN A LA MINERÍA MÓDULO N° 4 PROCESOS GEOLÓGICOS

Presentación del tema: "INTRODUCCIÓN A LA MINERÍA MÓDULO N° 4 PROCESOS GEOLÓGICOS"— Transcripción de la presentación:

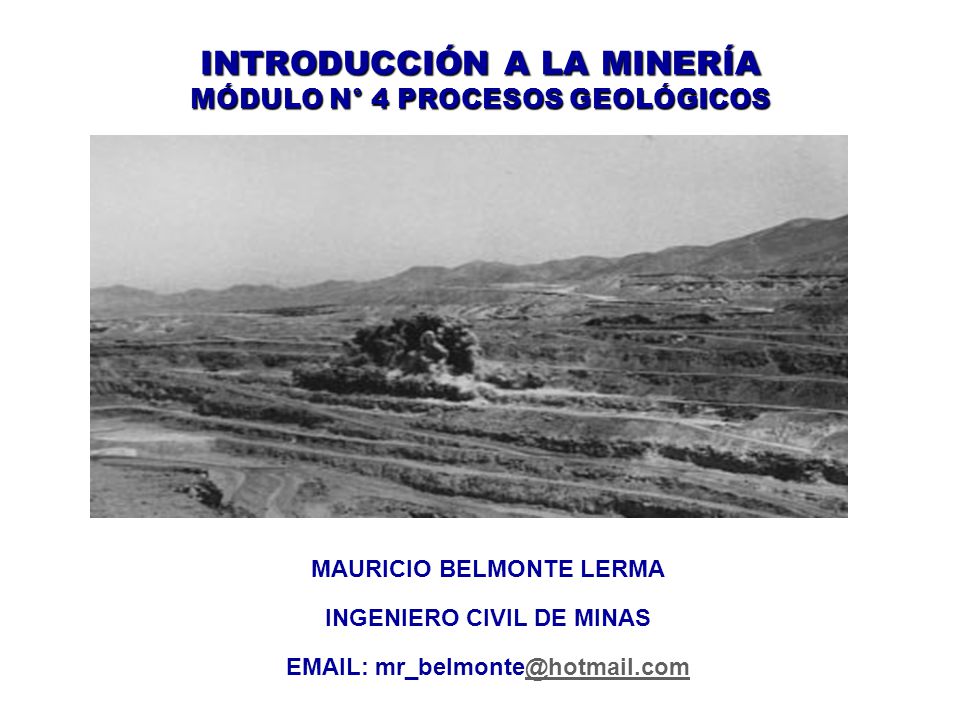

1 INTRODUCCIÓN A LA MINERÍA MÓDULO N° 4 PROCESOS GEOLÓGICOS
MAURICIO BELMONTE LERMA INGENIERO CIVIL DE MINAS

2 INTRODUCCIÓN A LA MINERÍA

3 INTRODUCCIÓN A LA MINERÍA
TRABAJO GRUPAL TEMAS: 1.- Aplicaciones y usos del Cu 2.- Evolución de la Seguridad en la Minería Chilena 3.- Gran Minería (Pórfidos cupríferos) 4.- Mediana Minería 5.- Pequeña Minería 6.- Metales (Oro, Plata, Carbón, Salitre, Hierro, Litio, etc.) 7.- Código de Minería (pasos a seguir hasta la obtención de la pertenencia minera) 8.- Libre (elección del Alumno)

4 INTRODUCCIÓN A LA MINERÍA

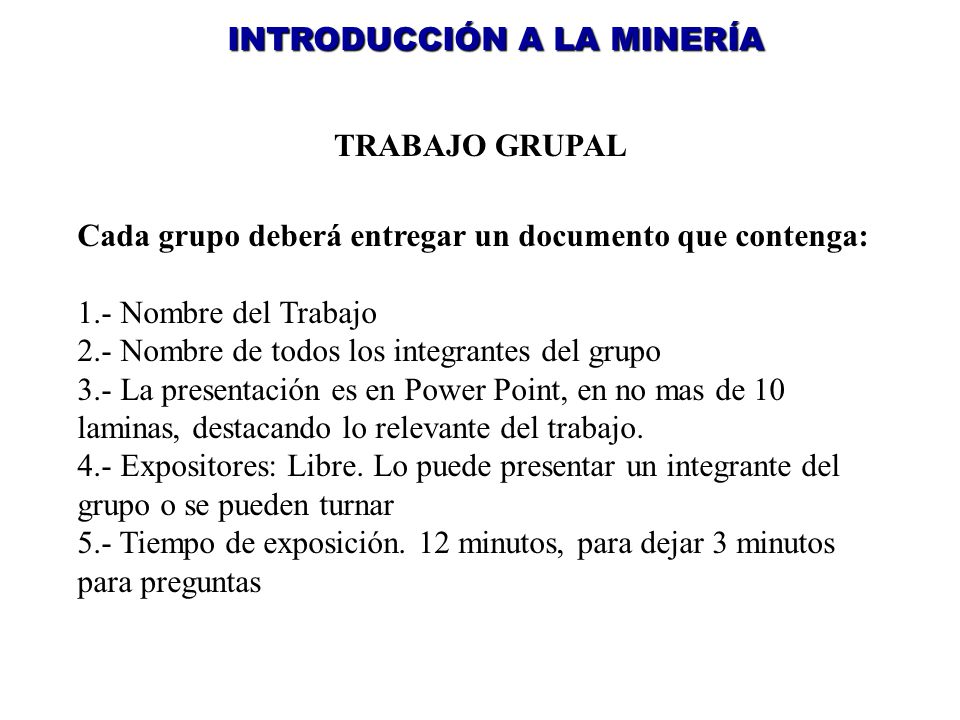

TRABAJO GRUPAL Cada grupo deberá entregar un documento que contenga: 1.- Nombre del Trabajo 2.- Nombre de todos los integrantes del grupo 3.- La presentación es en Power Point, en no mas de 10 laminas, destacando lo relevante del trabajo. 4.- Expositores: Libre. Lo puede presentar un integrante del grupo o se pueden turnar 5.- Tiempo de exposición. 12 minutos, para dejar 3 minutos para preguntas

5 INTRODUCCIÓN A LA MINERÍA
¿¿ DUDAS??

6 ¿Qué es geología? INTRODUCCIÓN A LA MINERÍA
La geología es la ciencia de la historia de la tierra: Especialmente estudia los procesos del interior de la tierra y las transformaciones que afectan a los minerales y las rocas en la superficie de la tierra.

7 Especialidades de la geología

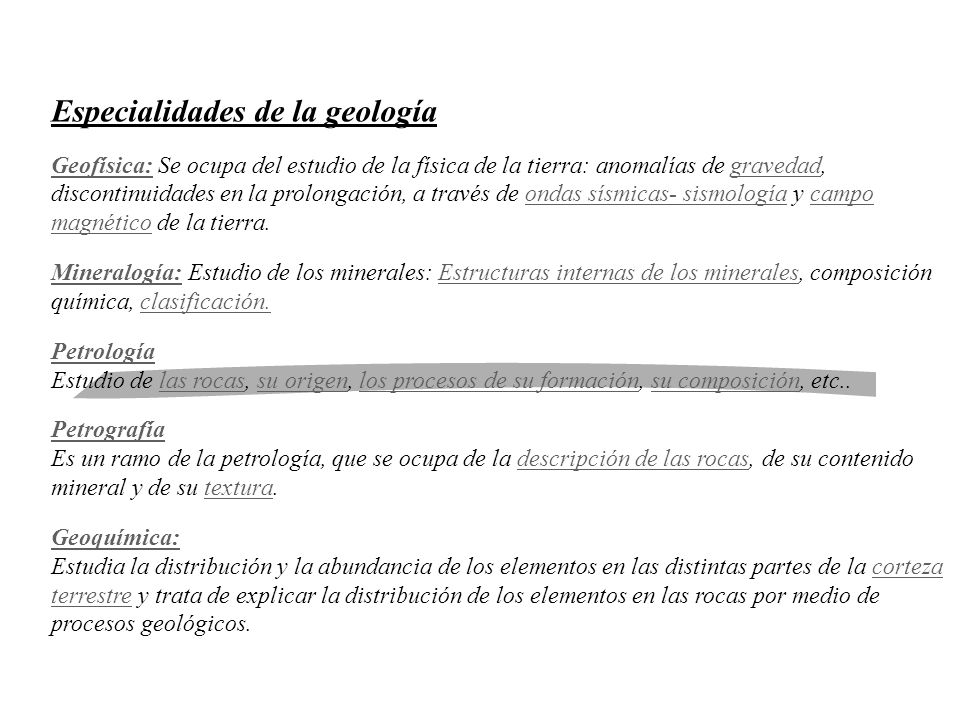

Geofísica: Se ocupa del estudio de la física de la tierra: anomalías de gravedad, discontinuidades en la prolongación, a través de ondas sísmicas- sismología y campo magnético de la tierra. Mineralogía: Estudio de los minerales: Estructuras internas de los minerales, composición química, clasificación. Petrología Estudio de las rocas, su origen, los procesos de su formación, su composición, etc.. Petrografía Es un ramo de la petrología, que se ocupa de la descripción de las rocas, de su contenido mineral y de su textura. Geoquímica: Estudia la distribución y la abundancia de los elementos en las distintas partes de la corteza terrestre y trata de explicar la distribución de los elementos en las rocas por medio de procesos geológicos.

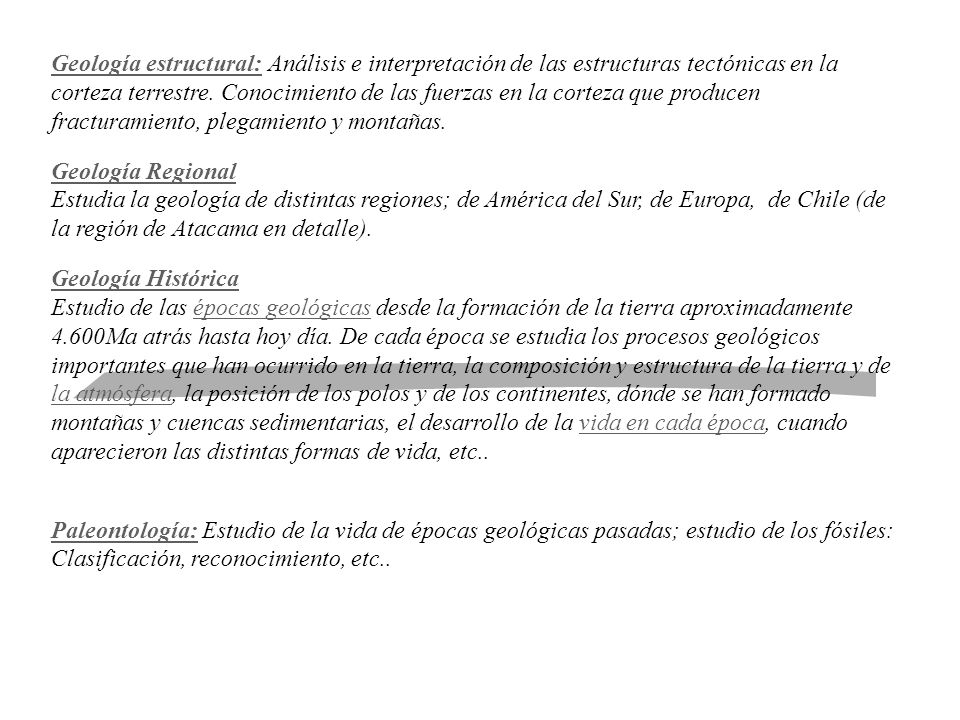

8 Geología estructural: Análisis e interpretación de las estructuras tectónicas en la corteza terrestre. Conocimiento de las fuerzas en la corteza que producen fracturamiento, plegamiento y montañas. Geología Regional Estudia la geología de distintas regiones; de América del Sur, de Europa, de Chile (de la región de Atacama en detalle). Geología Histórica Estudio de las épocas geológicas desde la formación de la tierra aproximadamente Ma atrás hasta hoy día. De cada época se estudia los procesos geológicos importantes que han ocurrido en la tierra, la composición y estructura de la tierra y de la atmósfera, la posición de los polos y de los continentes, dónde se han formado montañas y cuencas sedimentarias, el desarrollo de la vida en cada época, cuando aparecieron las distintas formas de vida, etc.. Paleontología: Estudio de la vida de épocas geológicas pasadas; estudio de los fósiles: Clasificación, reconocimiento, etc..

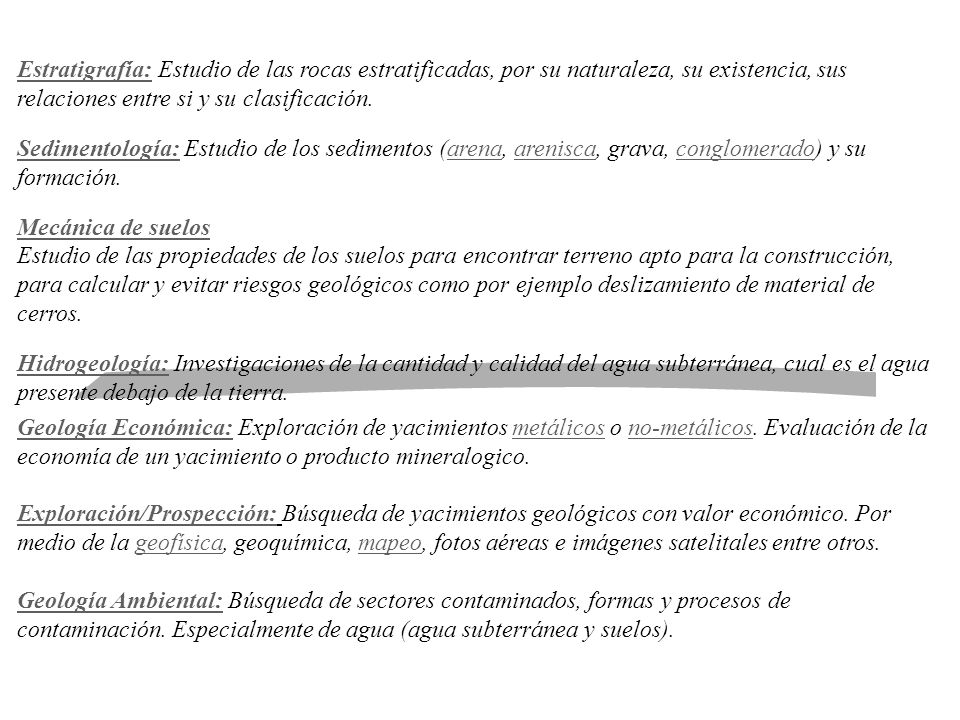

9 Estratigrafía: Estudio de las rocas estratificadas, por su naturaleza, su existencia, sus relaciones entre si y su clasificación. Sedimentología: Estudio de los sedimentos (arena, arenisca, grava, conglomerado) y su formación. Mecánica de suelos Estudio de las propiedades de los suelos para encontrar terreno apto para la construcción, para calcular y evitar riesgos geológicos como por ejemplo deslizamiento de material de cerros. Hidrogeología: Investigaciones de la cantidad y calidad del agua subterránea, cual es el agua presente debajo de la tierra. Geología Económica: Exploración de yacimientos metálicos o no-metálicos. Evaluación de la economía de un yacimiento o producto mineralogico. Exploración/Prospección: Búsqueda de yacimientos geológicos con valor económico. Por medio de la geofísica, geoquímica, mapeo, fotos aéreas e imágenes satelitales entre otros. Geología Ambiental: Búsqueda de sectores contaminados, formas y procesos de contaminación. Especialmente de agua (agua subterránea y suelos).

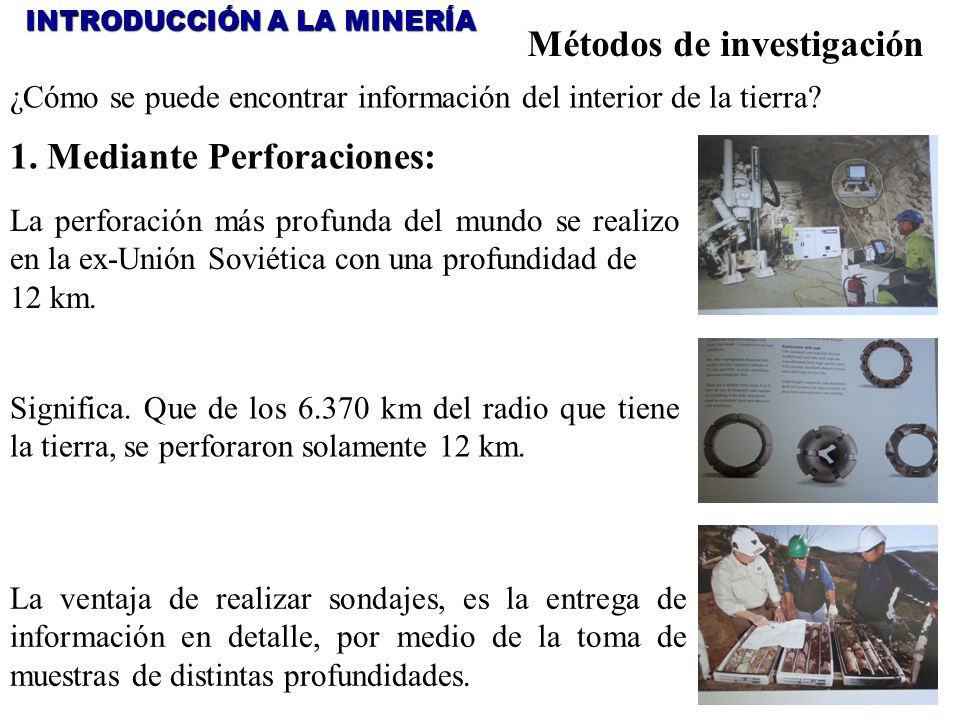

10 Métodos de investigación
INTRODUCCIÓN A LA MINERÍA Métodos de investigación ¿Cómo se puede encontrar información del interior de la tierra? 1. Mediante Perforaciones: La perforación más profunda del mundo se realizo en la ex-Unión Soviética con una profundidad de 12 km. Significa. Que de los km del radio que tiene la tierra, se perforaron solamente 12 km. La ventaja de realizar sondajes, es la entrega de información en detalle, por medio de la toma de muestras de distintas profundidades.

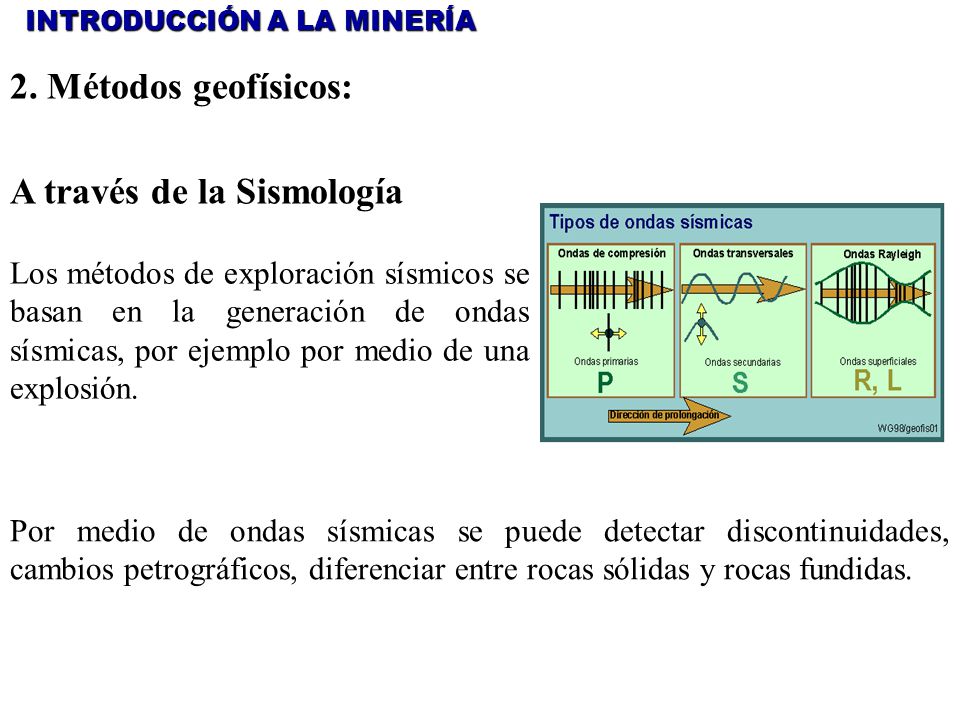

11 A través de la Sismología
INTRODUCCIÓN A LA MINERÍA 2. Métodos geofísicos: A través de la Sismología Los métodos de exploración sísmicos se basan en la generación de ondas sísmicas, por ejemplo por medio de una explosión. Por medio de ondas sísmicas se puede detectar discontinuidades, cambios petrográficos, diferenciar entre rocas sólidas y rocas fundidas.

12 INTRODUCCIÓN A LA MINERÍA
3. Gravimetría Este método aprovecha las diferencias de la gravedad en distintos sectores. La gravitación es la aceleración (m/s2) de un objeto qué esta cayendo a la superficie. La gravitación normal (promedio) en la tierra es 9,80665 m/s2 . Grandes cuerpos mineralizados pueden aumentar la gravitación en una región determinada porque rocas de mayor densidad aumentan la aceleración.

13 INTRODUCCIÓN A LA MINERÍA

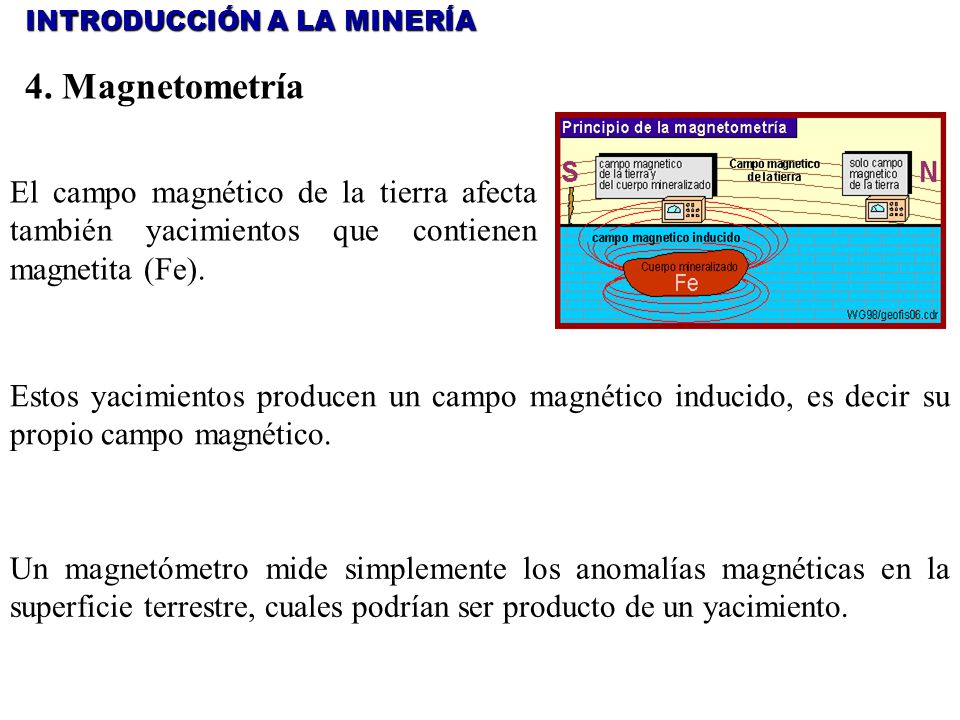

4. Magnetometría El campo magnético de la tierra afecta también yacimientos que contienen magnetita (Fe). Estos yacimientos producen un campo magnético inducido, es decir su propio campo magnético. Un magnetómetro mide simplemente los anomalías magnéticas en la superficie terrestre, cuales podrían ser producto de un yacimiento.

14 6. Petrografía y geoquímica

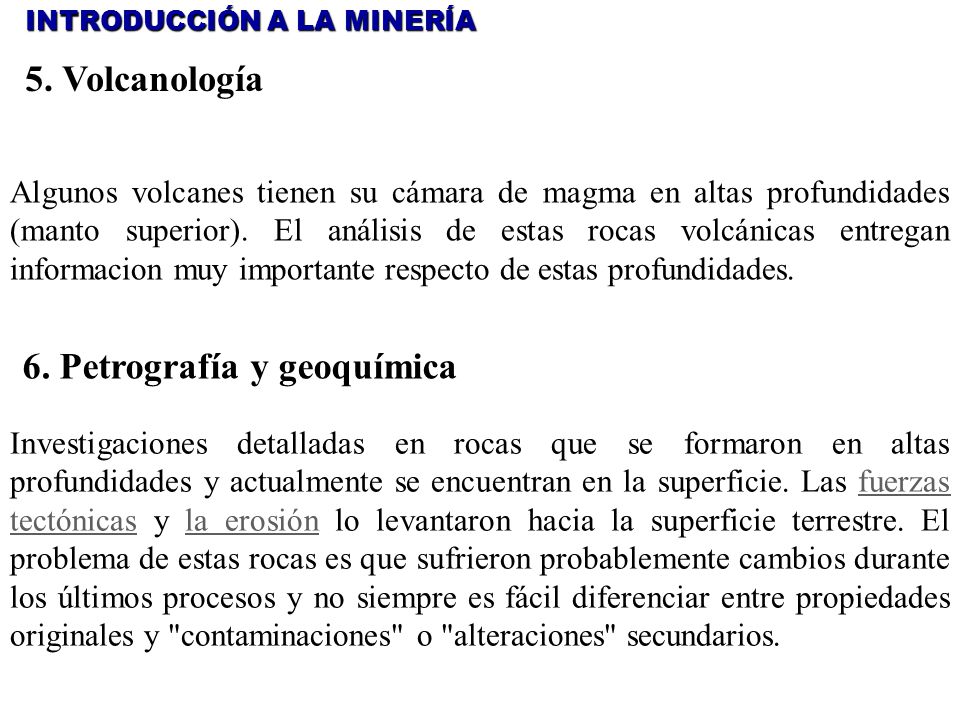

INTRODUCCIÓN A LA MINERÍA 5. Volcanología Algunos volcanes tienen su cámara de magma en altas profundidades (manto superior). El análisis de estas rocas volcánicas entregan informacion muy importante respecto de estas profundidades. 6. Petrografía y geoquímica Investigaciones detalladas en rocas que se formaron en altas profundidades y actualmente se encuentran en la superficie. Las fuerzas tectónicas y la erosión lo levantaron hacia la superficie terrestre. El problema de estas rocas es que sufrieron probablemente cambios durante los últimos procesos y no siempre es fácil diferenciar entre propiedades originales y "contaminaciones" o "alteraciones" secundarios.

15 INTRODUCCIÓN A LA MINERÍA

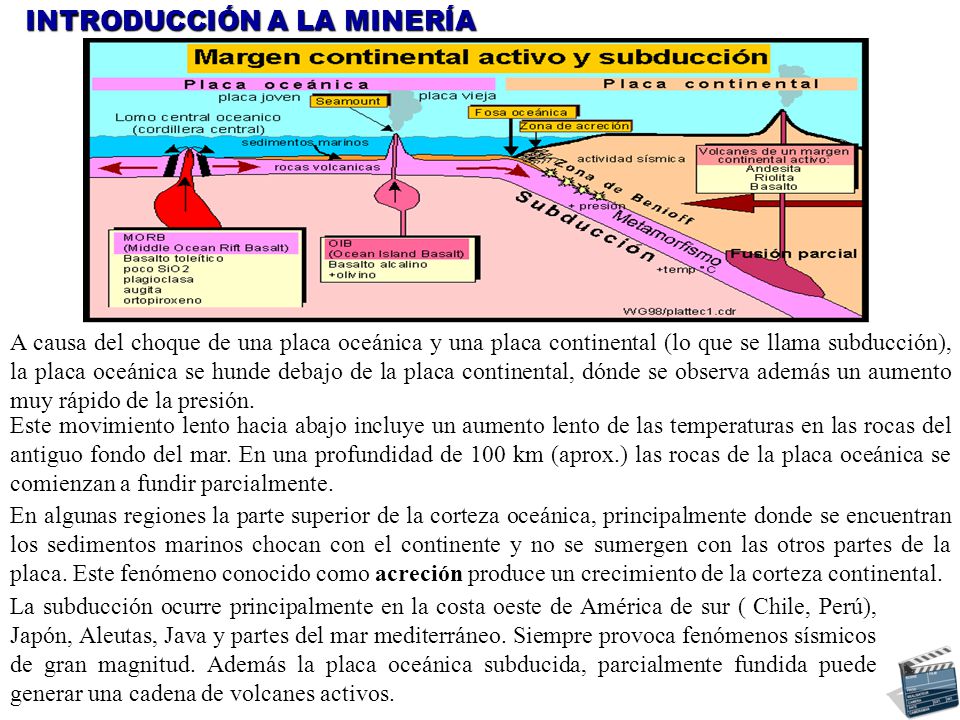

A causa del choque de una placa oceánica y una placa continental (lo que se llama subducción), la placa oceánica se hunde debajo de la placa continental, dónde se observa además un aumento muy rápido de la presión. Este movimiento lento hacia abajo incluye un aumento lento de las temperaturas en las rocas del antiguo fondo del mar. En una profundidad de 100 km (aprox.) las rocas de la placa oceánica se comienzan a fundir parcialmente. En algunas regiones la parte superior de la corteza oceánica, principalmente donde se encuentran los sedimentos marinos chocan con el continente y no se sumergen con las otros partes de la placa. Este fenómeno conocido como acreción produce un crecimiento de la corteza continental. La subducción ocurre principalmente en la costa oeste de América de sur ( Chile, Perú), Japón, Aleutas, Java y partes del mar mediterráneo. Siempre provoca fenómenos sísmicos de gran magnitud. Además la placa oceánica subducida, parcialmente fundida puede generar una cadena de volcanes activos.

16 INTRODUCCIÓN A LA MINERÍA

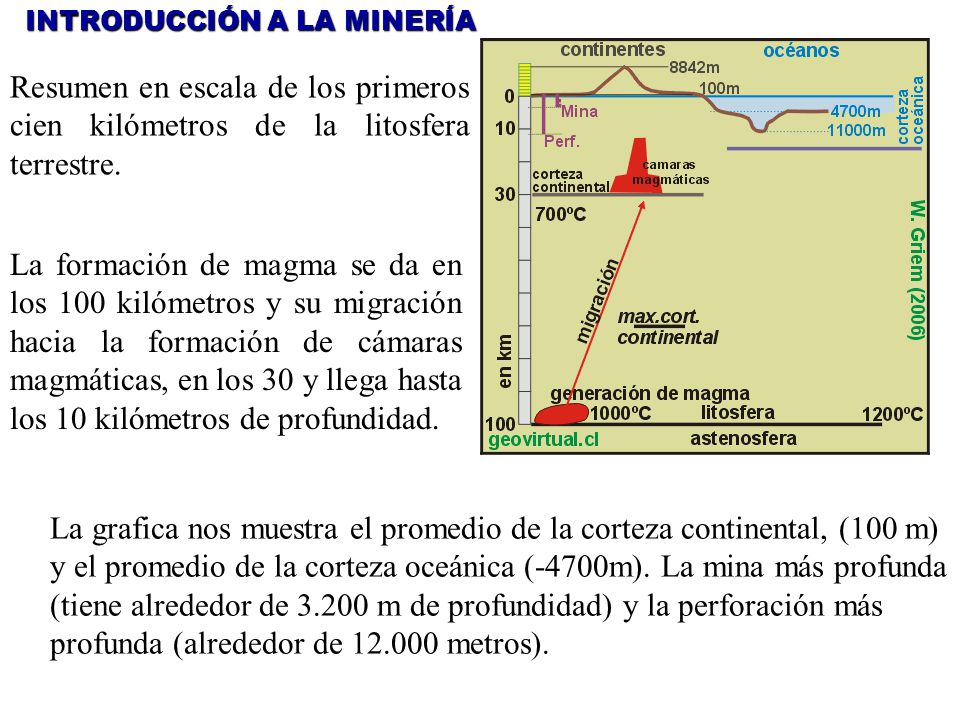

Resumen en escala de los primeros cien kilómetros de la litosfera terrestre. La formación de magma se da en los 100 kilómetros y su migración hacia la formación de cámaras magmáticas, en los 30 y llega hasta los 10 kilómetros de profundidad. La grafica nos muestra el promedio de la corteza continental, (100 m) y el promedio de la corteza oceánica (-4700m). La mina más profunda (tiene alrededor de m de profundidad) y la perforación más profunda (alrededor de metros).

17 El ciclo geológico INTRODUCCIÓN A LA MINERÍA

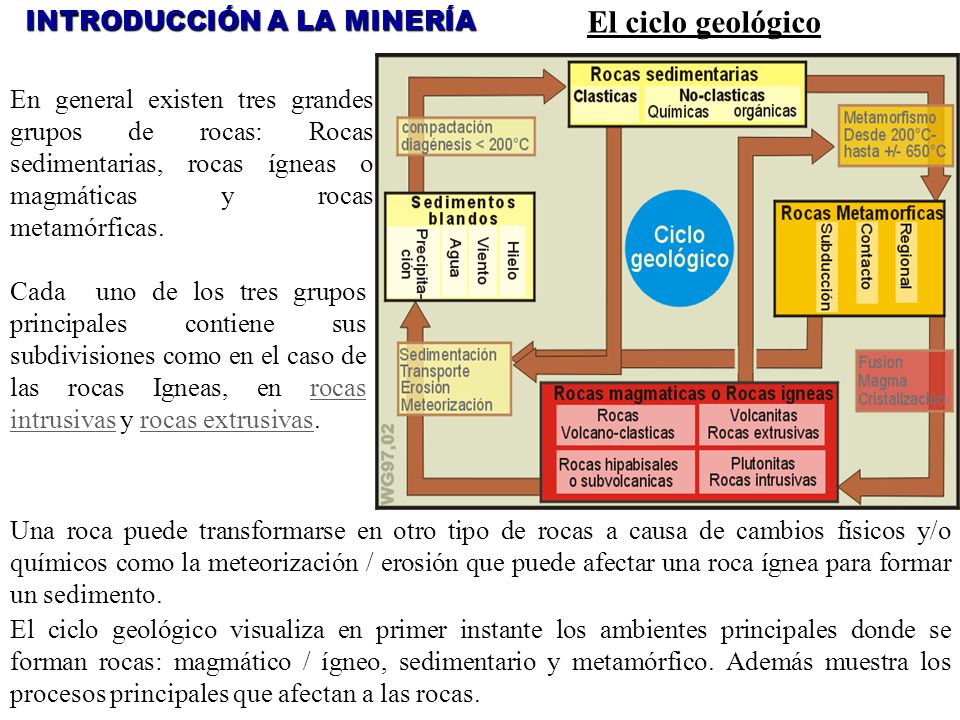

En general existen tres grandes grupos de rocas: Rocas sedimentarias, rocas ígneas o magmáticas y rocas metamórficas. Cada uno de los tres grupos principales contiene sus subdivisiones como en el caso de las rocas Igneas, en rocas intrusivas y rocas extrusivas. Una roca puede transformarse en otro tipo de rocas a causa de cambios físicos y/o químicos como la meteorización / erosión que puede afectar una roca ígnea para formar un sedimento. El ciclo geológico visualiza en primer instante los ambientes principales donde se forman rocas: magmático / ígneo, sedimentario y metamórfico. Además muestra los procesos principales que afectan a las rocas.

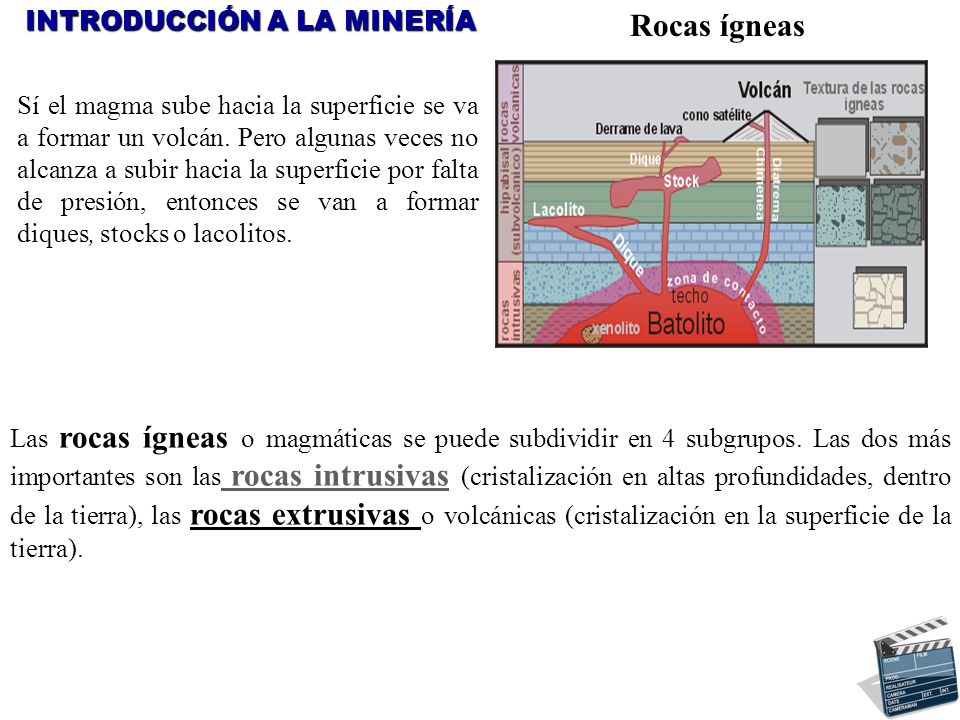

18 Rocas ígneas INTRODUCCIÓN A LA MINERÍA
Sí el magma sube hacia la superficie se va a formar un volcán. Pero algunas veces no alcanza a subir hacia la superficie por falta de presión, entonces se van a formar diques, stocks o lacolitos. Las rocas ígneas o magmáticas se puede subdividir en 4 subgrupos. Las dos más importantes son las rocas intrusivas (cristalización en altas profundidades, dentro de la tierra), las rocas extrusivas o volcánicas (cristalización en la superficie de la tierra).

19 Rocas sedimentarias INTRODUCCIÓN A LA MINERÍA

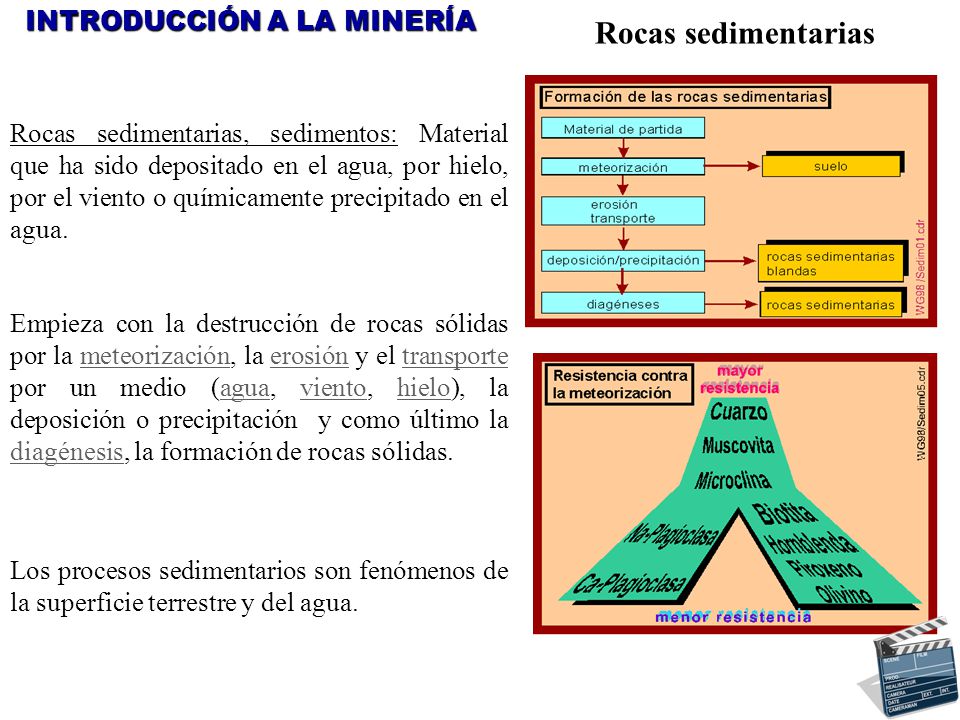

Rocas sedimentarias, sedimentos: Material que ha sido depositado en el agua, por hielo, por el viento o químicamente precipitado en el agua. Empieza con la destrucción de rocas sólidas por la meteorización, la erosión y el transporte por un medio (agua, viento, hielo), la deposición o precipitación  y como último la diagénesis, la formación de rocas sólidas. Los procesos sedimentarios son fenómenos de la superficie terrestre y del agua.

20 Rocas metamórficas INTRODUCCIÓN A LA MINERÍA
Son productos del metamorfismo, es decir de la transformación de una roca por recristalización y por cristalización de nuevos minerales estables bajo las condiciones metamórficas manteniendo el estado sólido. La transformación es causada por un aumento de la temperatura y/o por deformación (deformación puede producir calor de fricción).

21 INTRODUCCIÓN A LA MINERÍA

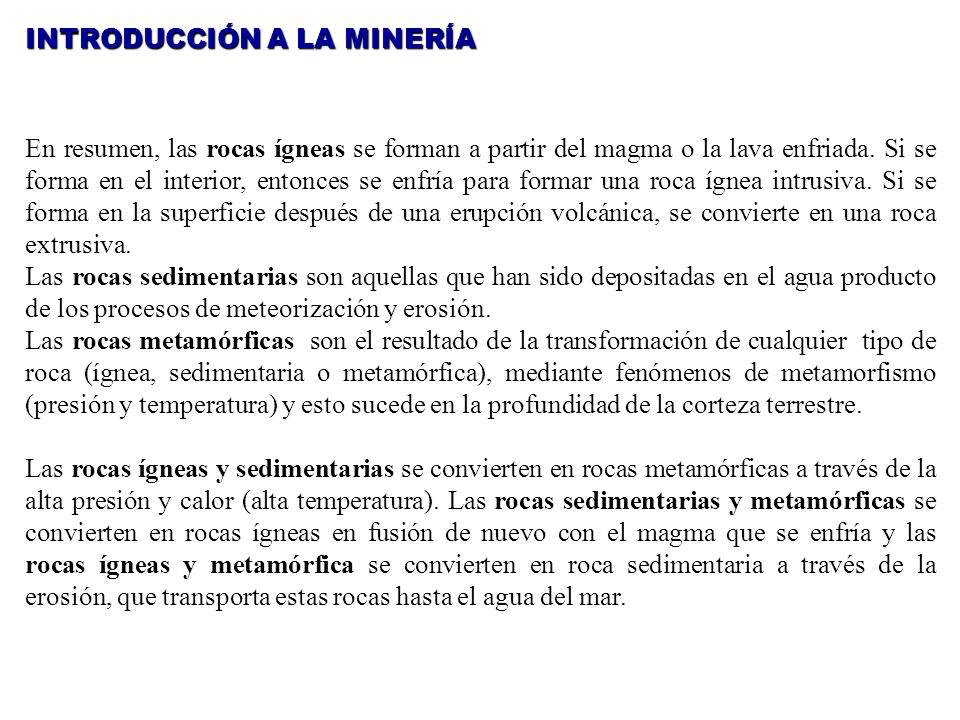

En resumen, las rocas ígneas se forman a partir del magma o la lava enfriada. Si se forma en el interior, entonces se enfría para formar una roca ígnea intrusiva. Si se forma en la superficie después de una erupción volcánica, se convierte en una roca extrusiva. Las rocas sedimentarias son aquellas que han sido depositadas en el agua producto de los procesos de meteorización y erosión. Las rocas metamórficas son el resultado de la transformación de cualquier tipo de roca (ígnea, sedimentaria o metamórfica), mediante fenómenos de metamorfismo (presión y temperatura) y esto sucede en la profundidad de la corteza terrestre. Las rocas ígneas y sedimentarias se convierten en rocas metamórficas a través de la alta presión y calor (alta temperatura). Las rocas sedimentarias y metamórficas se convierten en rocas ígneas en fusión de nuevo con el magma que se enfría y las rocas ígneas y metamórfica se convierten en roca sedimentaria a través de la erosión, que transporta estas rocas hasta el agua del mar.

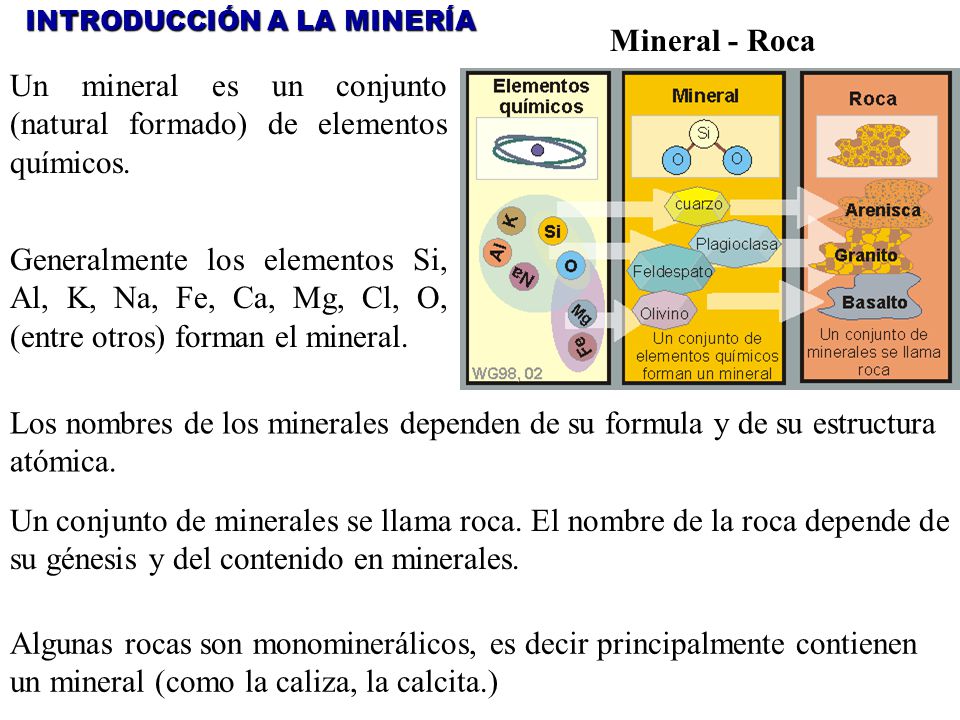

22 Un mineral es un conjunto (natural formado) de elementos químicos.
INTRODUCCIÓN A LA MINERÍA Mineral - Roca Un mineral es un conjunto (natural formado) de elementos químicos. Generalmente los elementos Si, Al, K, Na, Fe, Ca, Mg, Cl, O, (entre otros) forman el mineral. Los nombres de los minerales dependen de su formula y de su estructura atómica. Un conjunto de minerales se llama roca. El nombre de la roca depende de su génesis y del contenido en minerales. Algunas rocas son monominerálicos, es decir principalmente contienen un mineral (como la caliza, la calcita.)

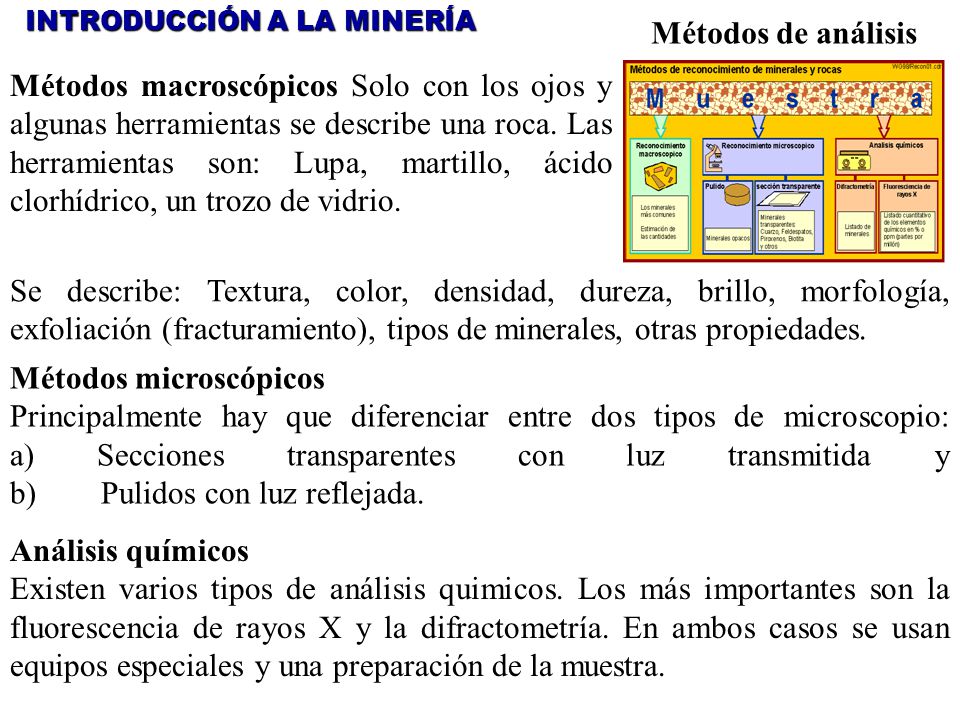

23 Métodos microscópicos
INTRODUCCIÓN A LA MINERÍA Métodos de análisis Métodos macroscópicos Solo con los ojos y algunas herramientas se describe una roca. Las herramientas son: Lupa, martillo, ácido clorhídrico, un trozo de vidrio. Se describe: Textura, color, densidad, dureza, brillo, morfología, exfoliación (fracturamiento), tipos de minerales, otras propiedades. Métodos microscópicos Principalmente hay que diferenciar entre dos tipos de microscopio: a) Secciones transparentes con luz transmitida y b) Pulidos con luz reflejada. Análisis químicos Existen varios tipos de análisis quimicos. Los más importantes son la fluorescencia de rayos X y la difractometría. En ambos casos se usan equipos especiales y una preparación de la muestra.

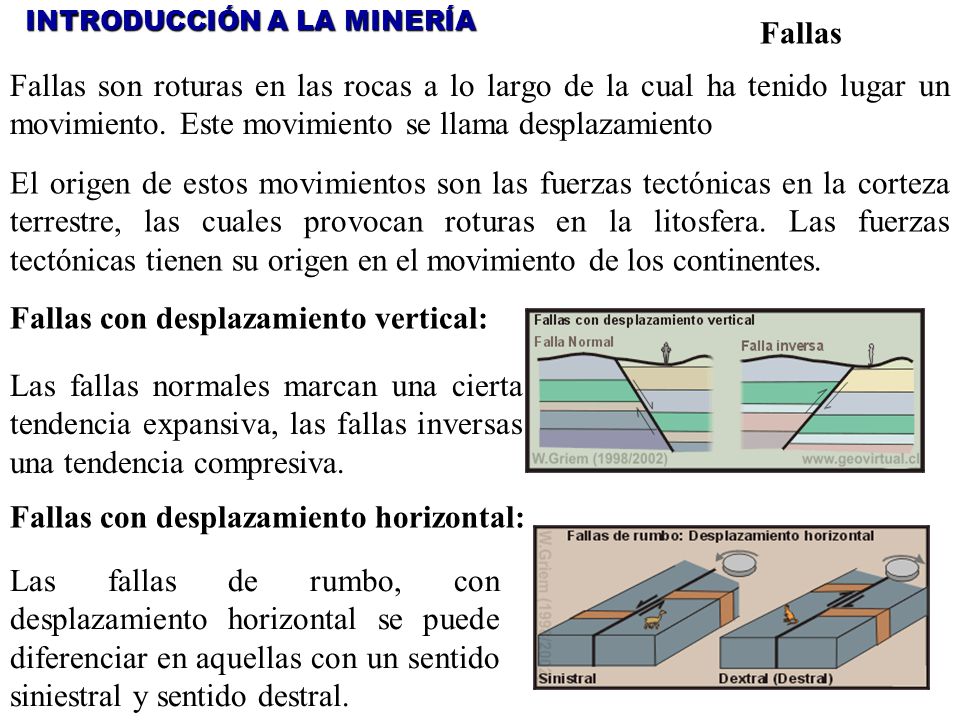

24 Fallas con desplazamiento vertical:
INTRODUCCIÓN A LA MINERÍA Fallas Fallas son roturas en las rocas a lo largo de la cual ha tenido lugar un movimiento. Este movimiento se llama desplazamiento El origen de estos movimientos son las fuerzas tectónicas en la corteza terrestre, las cuales provocan roturas en la litosfera. Las fuerzas tectónicas tienen su origen en el movimiento de los continentes. Fallas con desplazamiento vertical: Las fallas normales marcan una cierta tendencia expansiva, las fallas inversas una tendencia compresiva. Fallas con desplazamiento horizontal: Las fallas de rumbo, con desplazamiento horizontal se puede diferenciar en aquellas con un sentido siniestral y sentido destral.

25 INTRODUCCIÓN A LA MINERÍA

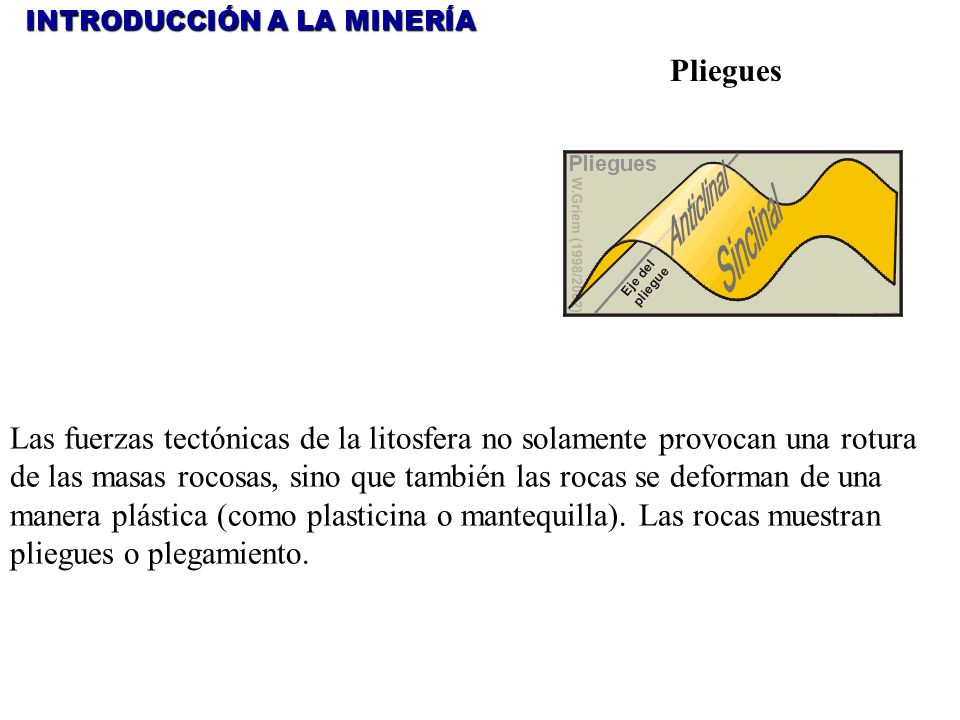

Pliegues Las fuerzas tectónicas de la litosfera no solamente provocan una rotura de las masas rocosas, sino que también las rocas se deforman de una manera plástica (como plasticina o mantequilla). Las rocas muestran pliegues o plegamiento.

26 INTRODUCCIÓN A LA MINERÍA
1. Elementos nativos Elementos nativos son los elementos que aparecen sin combinarse con los átomos de otros elementos como por ejemplo oro (Au), plata (Ag), cobre (Cu), azufre (S), diamante (C). ORO Datos generales Formula: Au Dureza: 2,5 - 3 Peso específico: 15,5 - 19,3 Color: amarillo, dorado Color de la raya: Brillo: metálico Cristales: Fracturamiento: Sistema cristalino: Origen: hidrotermal AZUFRE Datos generales Formula: α S Dureza: < 2 Peso específico: 2,0 - 2,1 Color: amarillo Color de la raya: blanca Brillo: diamantino fuerte olor Cristales: piramidal Fracturamiento: bien, concoide Sistema cristalino: romboédrico Origen: volcánico Datos generales Formula: Cu Dureza: 2,5 - 3 Peso específico: 8,5 - 8, 9 Color: rojo de cobre, tal vez verde  Color de la raya: rojo metálico Brillo: metálico Cristales: cubos Fracturamiento:   Sistema cristalino: cúbico  Origen: hidrotermal, sedimentario COBRE

27 2. Sulfuros INTRODUCCIÓN A LA MINERÍA
Los sulfuros se distinguen por su proporción metal:azufre. PIRITA Datos generales Formula: MoS2 Dureza:  1-1,5 Peso específico: 4,7 - 5,0 Color: gis plomo, poco hacia violeto Color de la raya: gris verdoso Brillo: metálico  Cristales: laminar Fracturamiento: perfecto Sistema cristalino: hexagonal Origen:  pegmatítico, hidrotermal Datos generales Formula: FeS2 Dureza: 4,9 - 5,2 Peso específico: 6 - 6,5 Color: dorado amarillo Color de la raya: negro-verdoso Brillo: metálico Cristales: cúbico y otras formas isométricos Fracturamiento: regular Sistema cristalino: cúbico MOLIBDENITA Datos generales Formula: Cu5FeS4 Dureza: 3 Peso específico: 4,9 - 5,3 Color: violeta azul oscuro (fractura fresca: rojo)   Color de la raya: gris negro Brillo: metálico Cristales: formas isométricas Fracturamiento: concoide  Sistema cristalino: cúbico  Origen: hidrotermal, pegmatítico  BORNITA

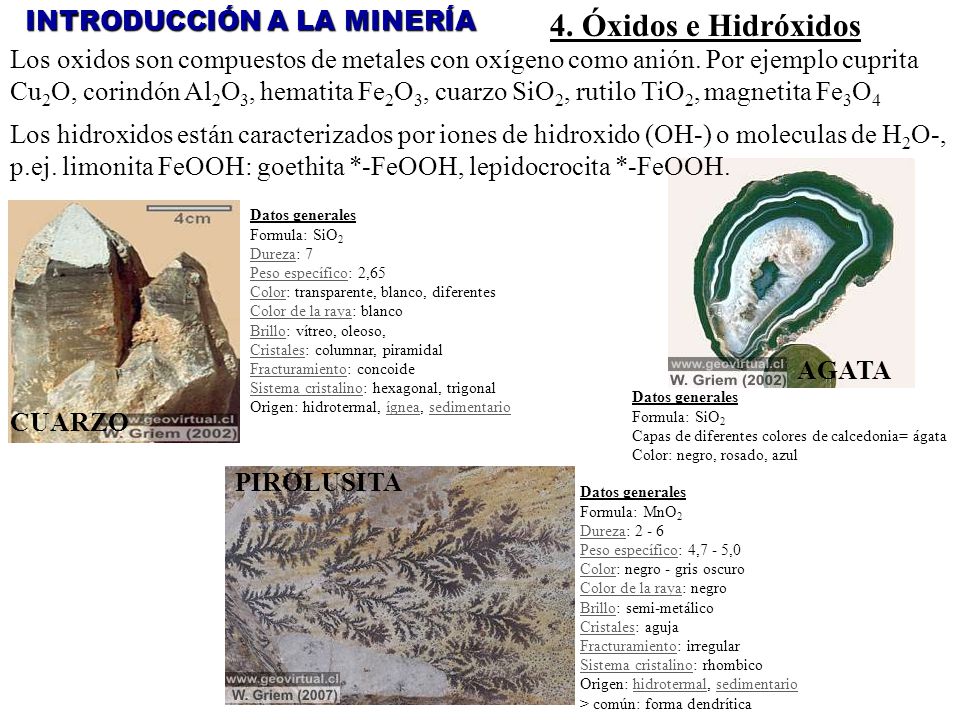

28 4. Óxidos e Hidróxidos INTRODUCCIÓN A LA MINERÍA
Los oxidos son compuestos de metales con oxígeno como anión. Por ejemplo cuprita Cu2O, corindón Al2O3, hematita Fe2O3, cuarzo SiO2, rutilo TiO2, magnetita Fe3O4 Los hidroxidos están caracterizados por iones de hidroxido (OH-) o moleculas de H2O-, p.ej. limonita FeOOH: goethita *-FeOOH, lepidocrocita *-FeOOH. Datos generales Formula: SiO2 Dureza: 7 Peso específico: 2,65 Color: transparente, blanco, diferentes Color de la raya: blanco Brillo: vítreo, oleoso, Cristales: columnar, piramidal Fracturamiento: concoide Sistema cristalino: hexagonal, trigonal Origen: hidrotermal, ígnea, sedimentario AGATA Datos generales Formula: SiO2 Capas de diferentes colores de calcedonia= ágata Color: negro, rosado, azul CUARZO PIROLUSITA Datos generales Formula: MnO2 Dureza: Peso específico: 4,7 - 5,0 Color: negro - gris oscuro Color de la raya: negro Brillo: semi-metálico Cristales: aguja Fracturamiento: irregular Sistema cristalino: rhombico Origen: hidrotermal, sedimentario > común: forma dendrítica
