RECUPERACIÓN DE LAS AGUAS DE LLUVIA

Presentaciones similares


Presentación del tema: "RECUPERACIÓN DE LAS AGUAS DE LLUVIA"— Transcripción de la presentación:

1 RECUPERACIÓN DE LAS AGUAS DE LLUVIA
EQUIPO: Arq. Laura COLLET, Arq. Ana AYASSA, Arq. Mariano CORTADI, Arq. José Luis CÁNOVAS

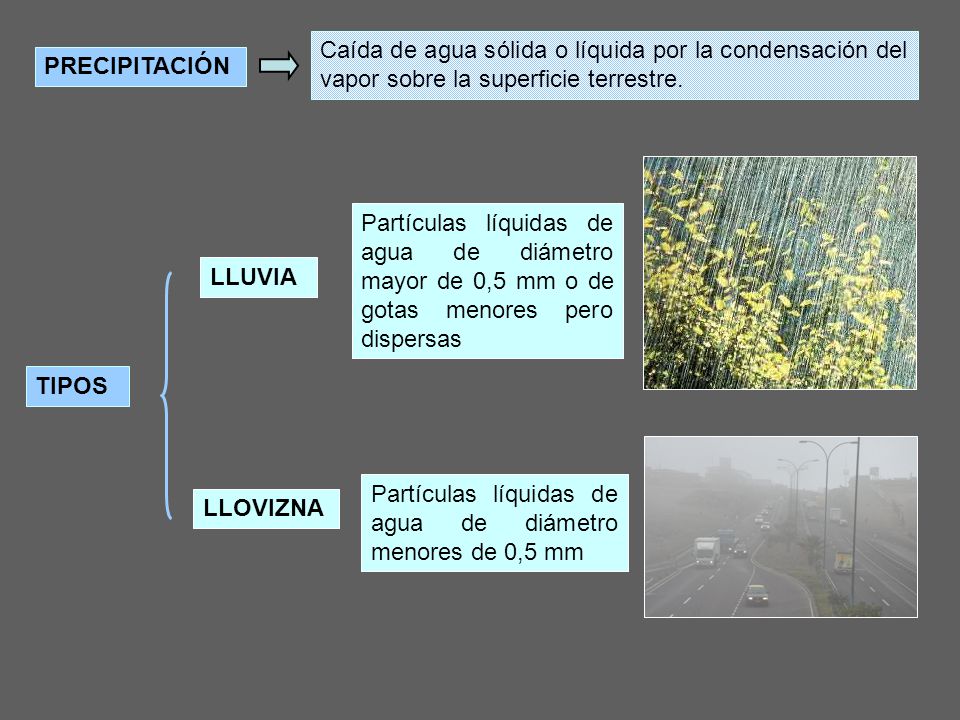

2 Caída de agua sólida o líquida por la condensación del vapor sobre la superficie terrestre.
PRECIPITACIÓN Partículas líquidas de agua de diámetro mayor de 0,5 mm o de gotas menores pero dispersas LLUVIA TIPOS Partículas líquidas de agua de diámetro menores de 0,5 mm LLOVIZNA

3 OTROS VOCABLOS SOBRE PRECIPITACIONES

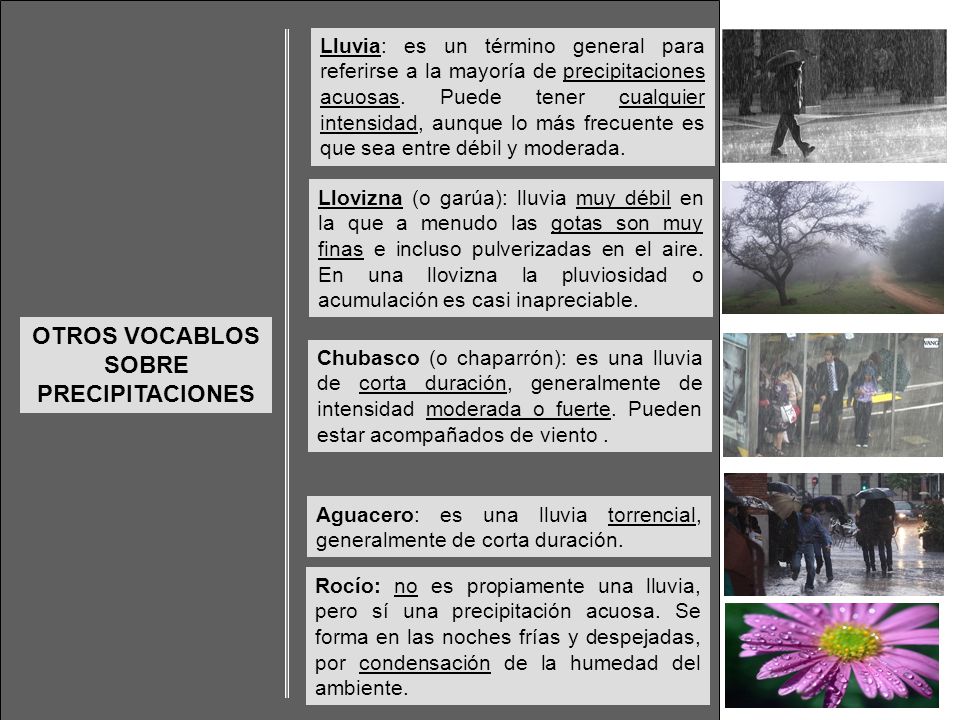

Lluvia: es un término general para referirse a la mayoría de precipitaciones acuosas. Puede tener cualquier intensidad, aunque lo más frecuente es que sea entre débil y moderada. Llovizna (o garúa): lluvia muy débil en la que a menudo las gotas son muy finas e incluso pulverizadas en el aire. En una llovizna la pluviosidad o acumulación es casi inapreciable. OTROS VOCABLOS SOBRE PRECIPITACIONES Chubasco (o chaparrón): es una lluvia de corta duración, generalmente de intensidad moderada o fuerte. Pueden estar acompañados de viento . Aguacero: es una lluvia torrencial, generalmente de corta duración. Rocío: no es propiamente una lluvia, pero sí una precipitación acuosa. Se forma en las noches frías y despejadas, por condensación de la humedad del ambiente.

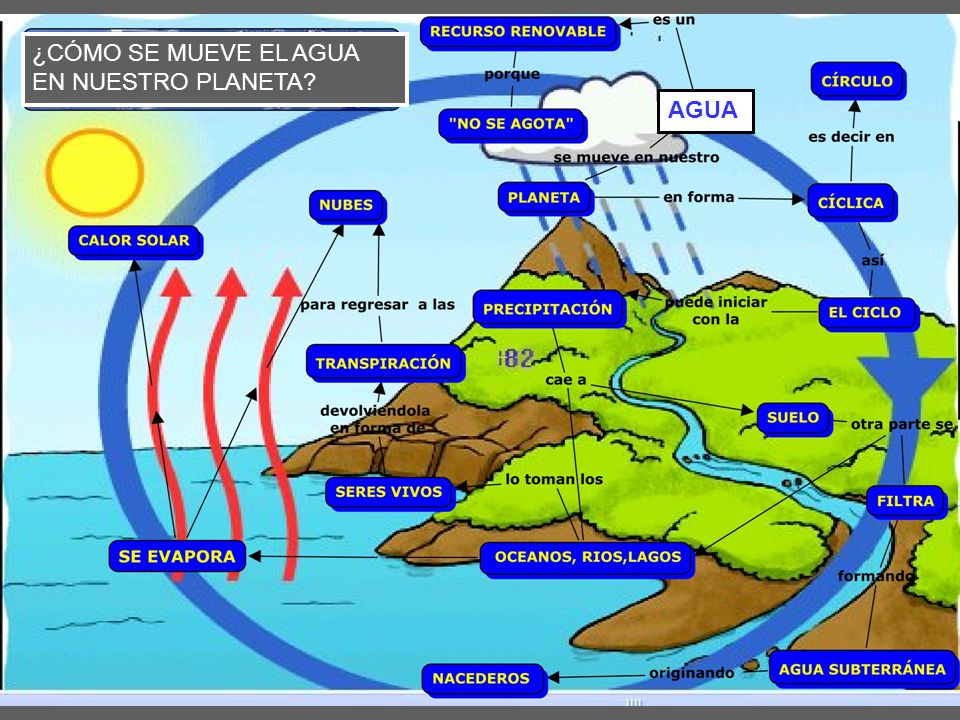

4 ¿CÓMO SE MUEVE EL AGUA EN NUESTRO PLANETA?

5 TIPOS DE LLUVIAS EN CÓRDOBA
Lluvias de convección: Al calentarse las capas bajas que están en contacto con la superficie terrestre, el aire se hace más ligero, se expande, pesa menos y sube. Al subir se enfría y se produce la precipitación. Es característico de las latitudes cálidas y de las tormentas de verano de la zona templada Lluvias orográficas: Se producen cuando una masa de aire húmeda choca con un relieve montañoso y al chocar asciende por la ladera orientada al viento (barlovento); en la ladera opuesta a sotavento no se producen precipitaciones, porque el aire desciende calentándose y se hace más seco. Lluvias frontales o ciclónicas: Se produce en las latitudes templadas al entrar en contacto dos masas de aire de características térmicas distintas, como las provocadas por el frente polar (zona de contacto entre las masas de aire polares (frías) y tropicales (cálidas), Aparece acompañado de borrascas que son las causantes del tiempo inestable y lluvioso.

6 ALGUNAS CONSIDERACIONES A TENER EN CUENTA
En las zonas áridas y semiáridas, las lluvias son escasas y de frecuencia irregular. Cuando las lluvias son intensas en estas zonas, se producen grandes escorrentías eventuales que causan inundaciones y erosión sobre las tierras casi desprovistas de vegetación. Las recientes sequías ocurridas en diversas partes del mundo han destacado los riesgos para seres humanos y animales en las zonas rurales. La agricultura bajo riego está limitada en las regiones áridas y semiáridas por la escasa disponibilidad de recursos hídricos y por la factibilidad económica de las obras, muchas veces muy costosas. En América Latina sólo el 10% de la agricultura cuenta con sistemas de riego.

7 ALGUNAS CONSIDERACIONES A TENER EN CUENTA

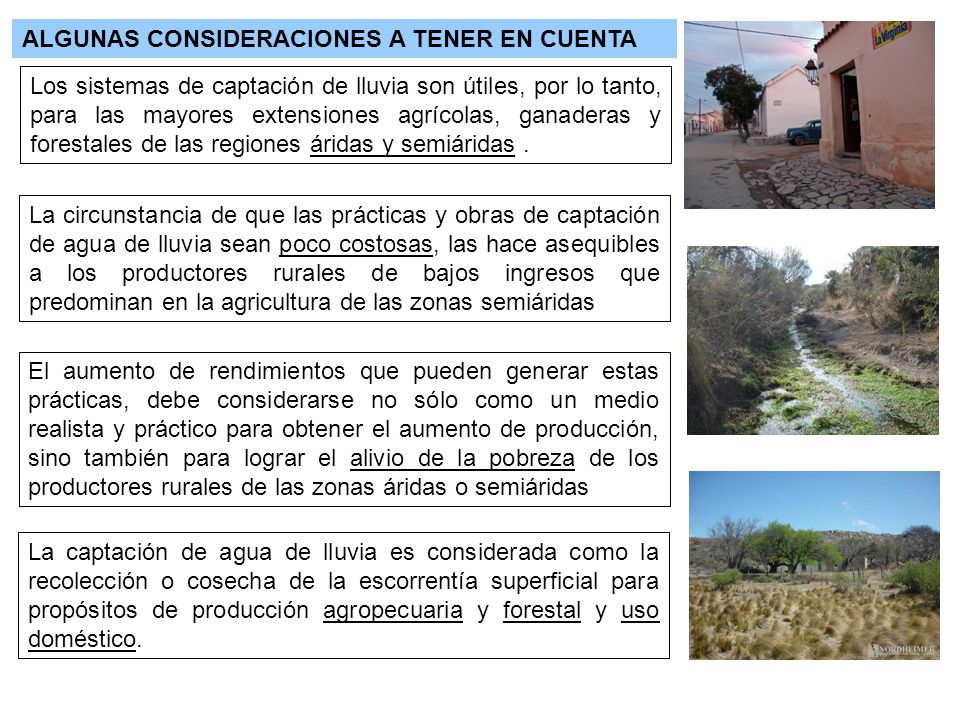

Los sistemas de captación de lluvia son útiles, por lo tanto, para las mayores extensiones agrícolas, ganaderas y forestales de las regiones áridas y semiáridas . La circunstancia de que las prácticas y obras de captación de agua de lluvia sean poco costosas, las hace asequibles a los productores rurales de bajos ingresos que predominan en la agricultura de las zonas semiáridas El aumento de rendimientos que pueden generar estas prácticas, debe considerarse no sólo como un medio realista y práctico para obtener el aumento de producción, sino también para lograr el alivio de la pobreza de los productores rurales de las zonas áridas o semiáridas La captación de agua de lluvia es considerada como la recolección o cosecha de la escorrentía superficial para propósitos de producción agropecuaria y forestal y uso doméstico.

8 DÉFICIT DE AGUA = CONSUMO - DISPONIBILIDAD

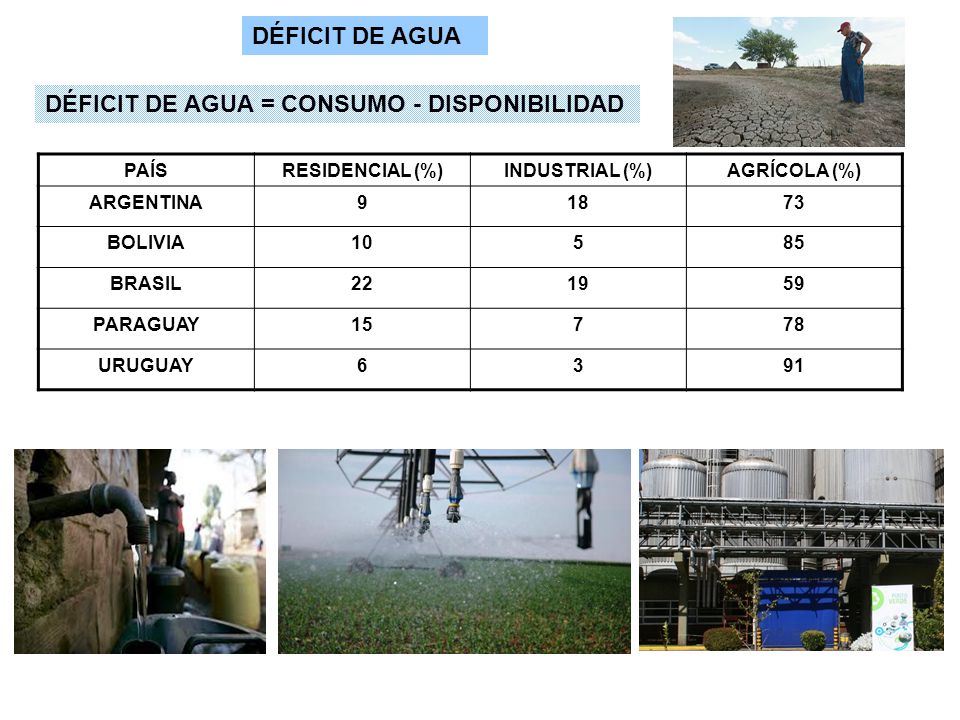

PAÍS RESIDENCIAL (%) INDUSTRIAL (%) AGRÍCOLA (%) ARGENTINA 9 18 73 BOLIVIA 10 5 85 BRASIL 22 19 59 PARAGUAY 15 7 78 URUGUAY 6 3 91

9 RECOMENDACIONES DEL BANCO MUNDIAL
Uniformizar la terminología y técnica en el diseño de los sistemas de captación de agua. Establecer bancos de datos regionales y nacionales de información sobre nuevos y antiguos sistemas de captación de agua, así sobre clima, hidrología, geomorfología, uso de la tierra, etc., así como fortalecer las instituciones relacionadas. Desarrollar principalmente sistemas de captación de agua con la experiencia local de técnicas tradicionales . Integrar sistemas de captación de agua dentro el paquete de soluciones para contrarrestar problemas de medio ambiente, sequía y sobrepoblación. Dar atención a los aspectos sociales (adopción y participación), económicos (costos y beneficios) y ambientales en la planificación, implementación y en el monitoreo de los sistemas de captación de agua.

10 CAPTACIÓN DE AGUA DE LLUVIA
DIFERENCIAR TÉCNICAS CAPTACIÓN DE AGUA DE LLUVIA USO DOMÉSTICO CONSERVACIÓN DEL AGUA DE LLUVIA TÉCNICAS CAPTACIÓN DE AGUA DE LLUVIA TÉCNICAS USO PRODUCTIVO AGRO CONSERVACIÓN DEL AGUA DE LLUVIA

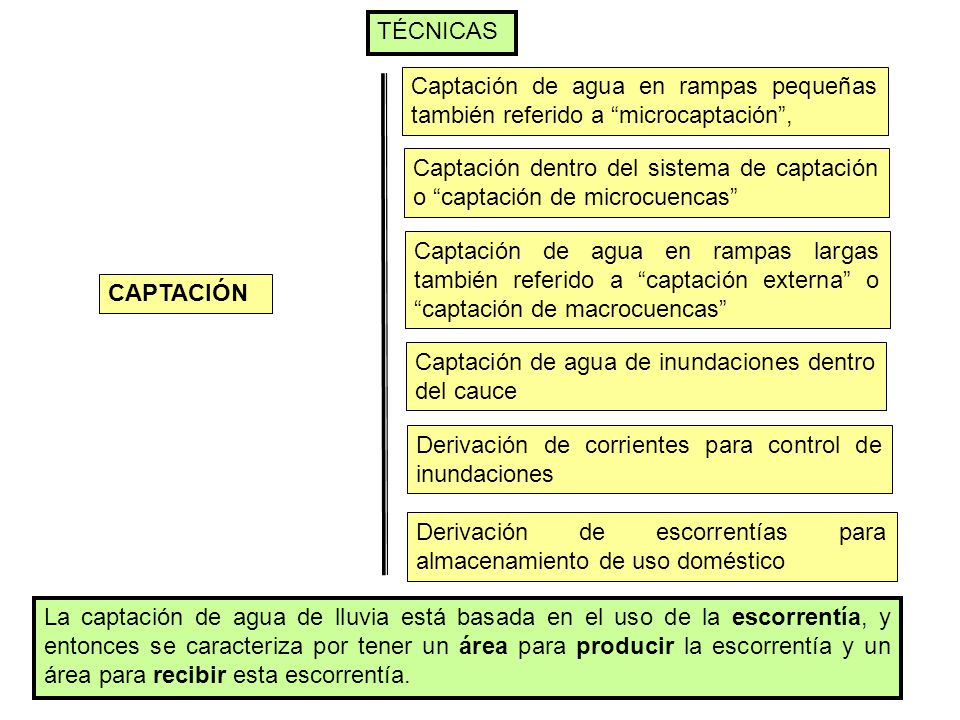

11 TÉCNICAS Captación de agua en rampas pequeñas también referido a “microcaptación”, Captación dentro del sistema de captación o “captación de microcuencas” Captación de agua en rampas largas también referido a “captación externa” o “captación de macrocuencas” CAPTACIÓN Captación de agua de inundaciones dentro del cauce Derivación de corrientes para control de inundaciones Derivación de escorrentías para almacenamiento de uso doméstico La captación de agua de lluvia está basada en el uso de la escorrentía, y entonces se caracteriza por tener un área para producir la escorrentía y un área para recibir esta escorrentía.

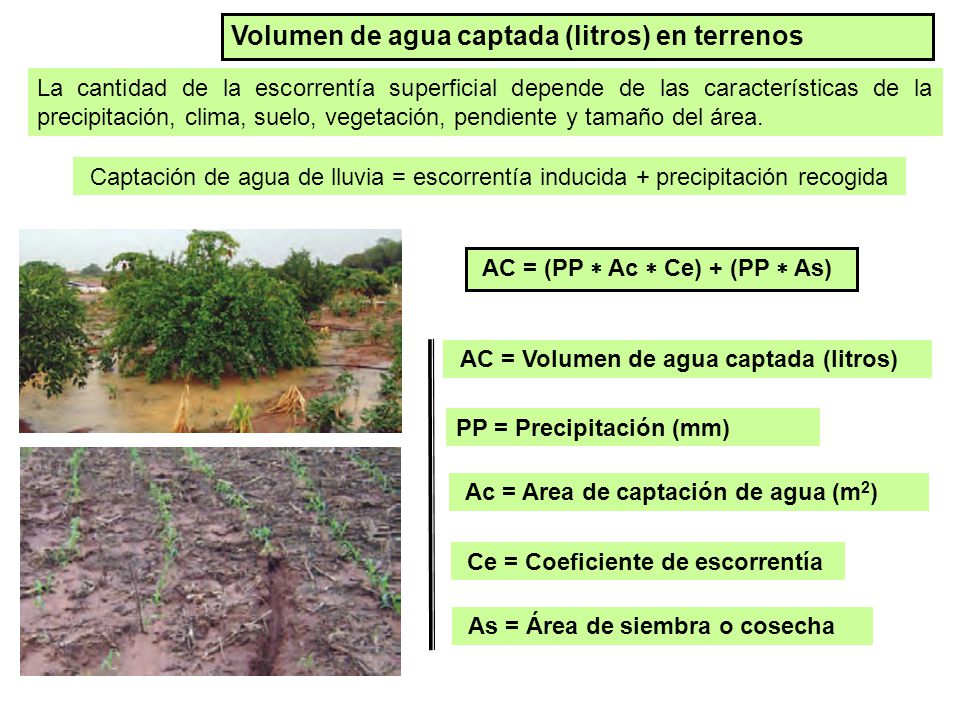

12 Volumen de agua captada (litros) en terrenos
La cantidad de la escorrentía superficial depende de las características de la precipitación, clima, suelo, vegetación, pendiente y tamaño del área. Captación de agua de lluvia = escorrentía inducida + precipitación recogida AC = (PP  Ac  Ce) + (PP  As) AC = Volumen de agua captada (litros) PP = Precipitación (mm) Ac = Area de captación de agua (m2) Ce = Coeficiente de escorrentía As = Área de siembra o cosecha

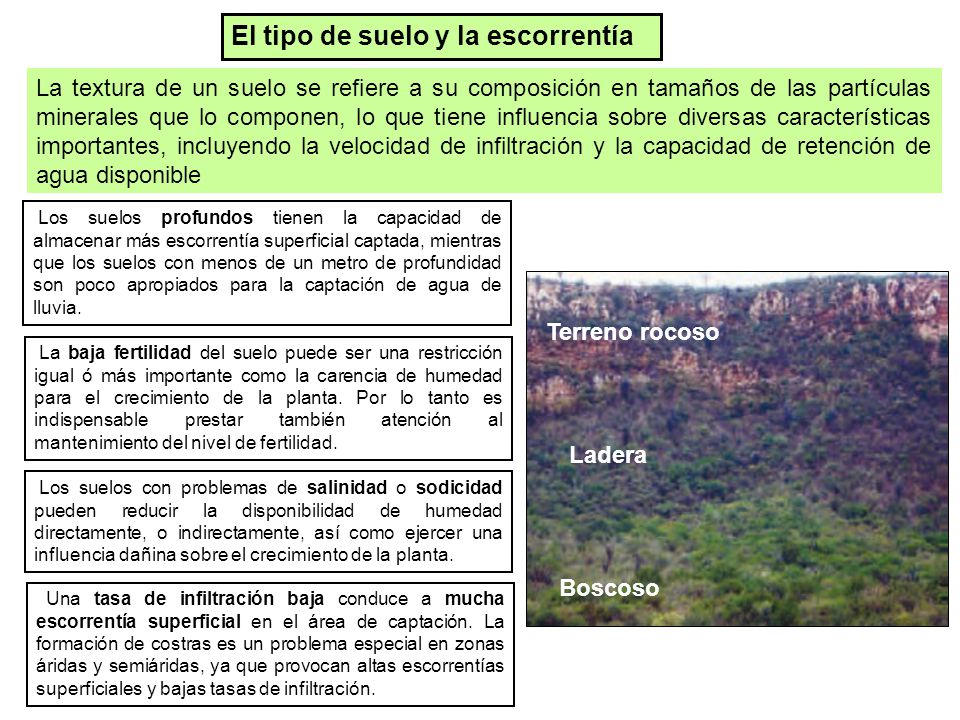

13 El tipo de suelo y la escorrentía
La textura de un suelo se refiere a su composición en tamaños de las partículas minerales que lo componen, lo que tiene influencia sobre diversas características importantes, incluyendo la velocidad de infiltración y la capacidad de retención de agua disponible Los suelos profundos tienen la capacidad de almacenar más escorrentía superficial captada, mientras que los suelos con menos de un metro de profundidad son poco apropiados para la captación de agua de lluvia. Terreno rocoso La baja fertilidad del suelo puede ser una restricción igual ó más importante como la carencia de humedad para el crecimiento de la planta. Por lo tanto es indispensable prestar también atención al mantenimiento del nivel de fertilidad. Ladera Los suelos con problemas de salinidad o sodicidad pueden reducir la disponibilidad de humedad directamente, o indirectamente, así como ejercer una influencia dañina sobre el crecimiento de la planta. Boscoso Una tasa de infiltración baja conduce a mucha escorrentía superficial en el área de captación. La formación de costras es un problema especial en zonas áridas y semiáridas, ya que provocan altas escorrentías superficiales y bajas tasas de infiltración.

14 MEDICIÓN DE LA PRECIPITACIÓN
Volumen de agua captada (litros) en techos o zonas pavimentadas La cantidad de la escorrentía superficial depende de las características de la precipitación, tipo de cubierta, pendiente y tamaño del área. Ac = PP* Ac * Ce AC = Volumen de agua captada (litros) PP = Precipitación (mm) Ac = Area de captación de agua (m2) MEDICIÓN DE LA PRECIPITACIÓN Ce = Coeficiente de escorrentía La precipitación se mide en milímetros de agua, o litros caídos por unidad de superficie (m2), es decir, la altura de la lámina de agua recogida en una superficie plana es medida en mm o litros/m2. Ce = Coeficiente de escorrentía 1 milímetro de agua de lluvia equivale a 1 litro de agua por m². Espesor: 1 mm 1 m2 1 m 1 m

15 Coeficientes de escorrentía
TIPO DE SUPERFICIE Ce Lámina plástica de polietileno 0,90 Mortero (cemento y arena) 0,88 Asfalto Tejas de arcilla recocida 0,75 Suelo arcilloso 0,24 Suelo arenoso 0,20 Áreas cultivadas 0,08 – 0,41 Pastos 0,12 – 0,62 Techos de hormigón 0,95 APARATO PARA MEDIR LA ESCORRENTÍA a) Resolver: 1 techo de vivienda ( hormigón) presenta una superficie de 165 m2 ¿Cuántos litros de agua habrá receptado si la lluvia caída sobre el mismo fue de 35 mm durante dos horas? Ac x n° b) Resolver: Indique cuántos tanques cilíndricos de 1 metro de diámetro y 1,50m de altura se requieren para almacenar el agua de lluvia caída? LA SUPERFICIE Ac VARÍA CON LA PENDIENTE

16 MEDICIÓN DE LA PRECIPITACIÓN, INSTRUMENTOS

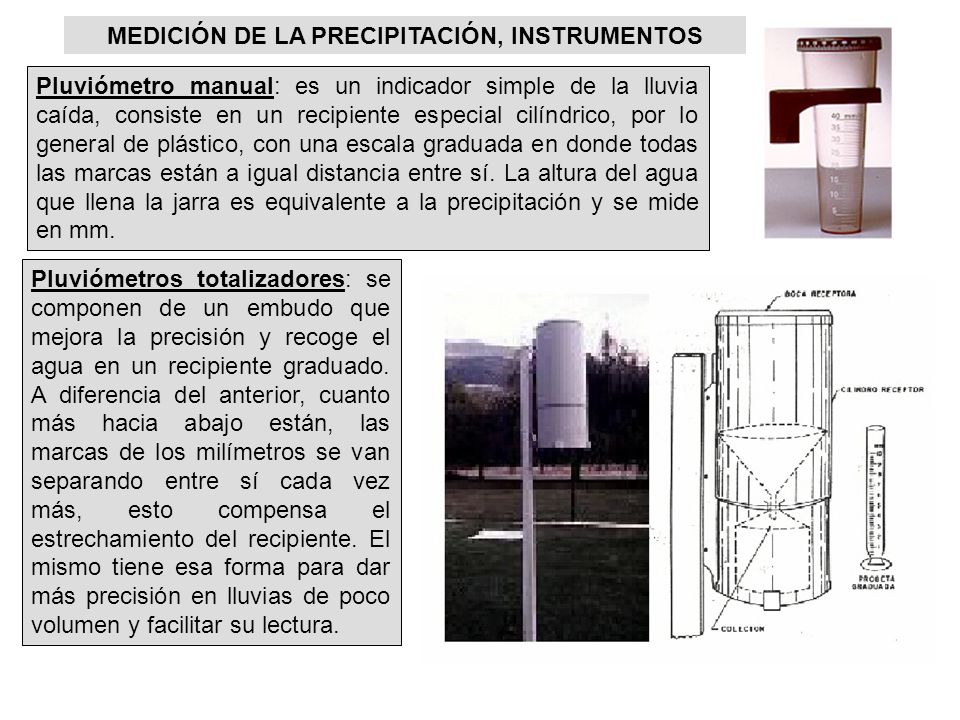

Pluviómetro manual: es un indicador simple de la lluvia caída, consiste en un recipiente especial cilíndrico, por lo general de plástico, con una escala graduada en donde todas las marcas están a igual distancia entre sí. La altura del agua que llena la jarra es equivalente a la precipitación y se mide en mm. Pluviómetros totalizadores: se componen de un embudo que mejora la precisión y recoge el agua en un recipiente graduado. A diferencia del anterior, cuanto más hacia abajo están, las marcas de los milímetros se van separando entre sí cada vez más, esto compensa el estrechamiento del recipiente. El mismo tiene esa forma para dar más precisión en lluvias de poco volumen y facilitar su lectura.

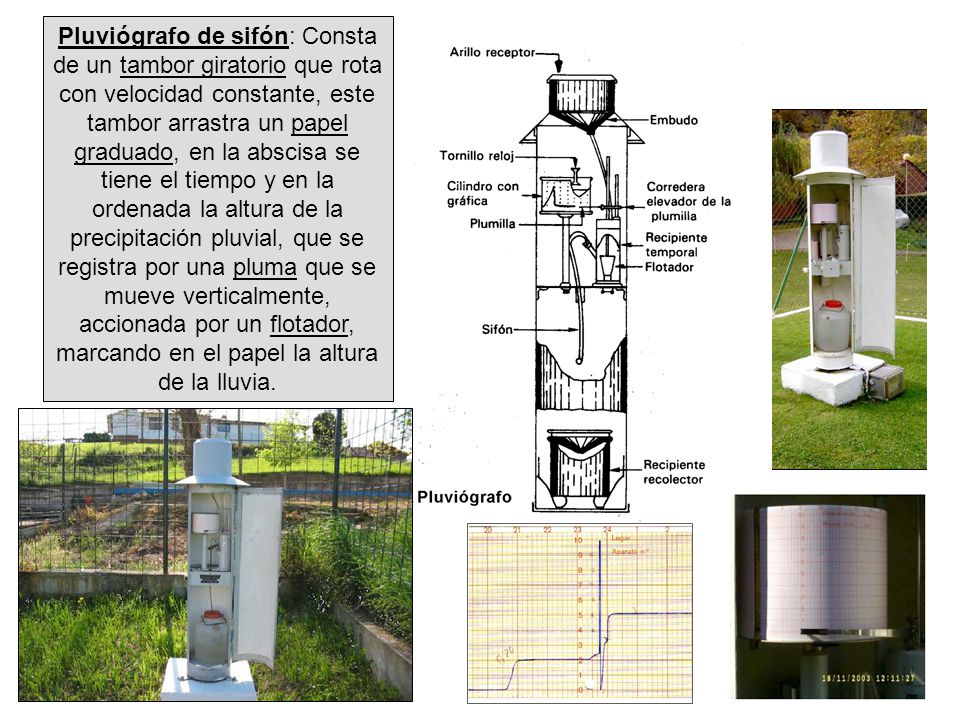

17 Pluviógrafo de sifón: Consta de un tambor giratorio que rota con velocidad constante, este tambor arrastra un papel graduado, en la abscisa se tiene el tiempo y en la ordenada la altura de la precipitación pluvial, que se registra por una pluma que se mueve verticalmente, accionada por un flotador, marcando en el papel la altura de la lluvia.

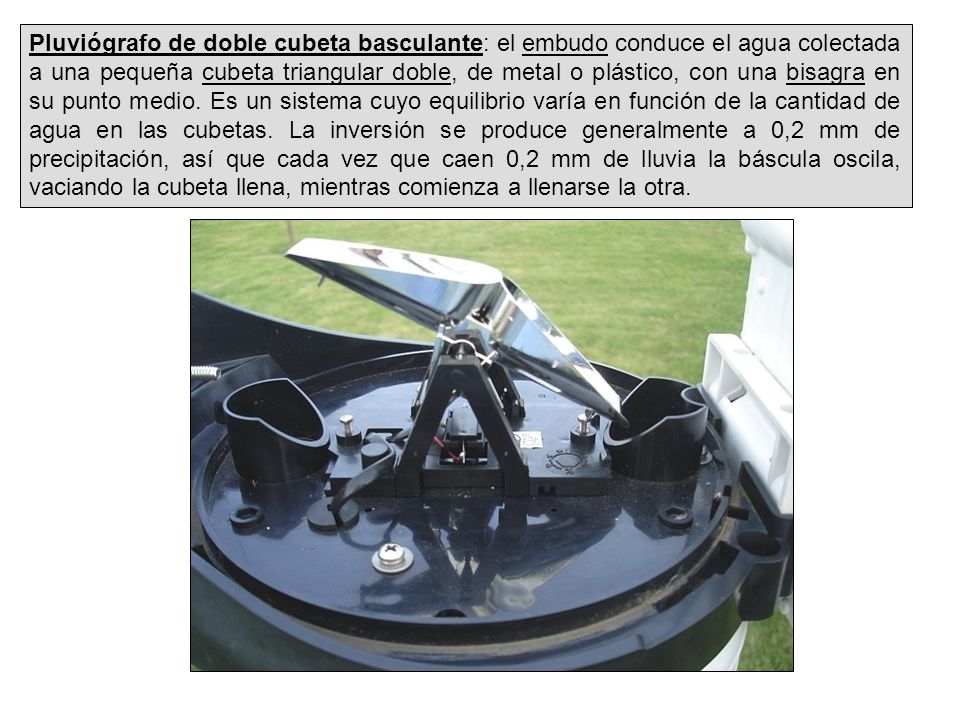

18 Pluviógrafo de doble cubeta basculante: el embudo conduce el agua colectada a una pequeña cubeta triangular doble, de metal o plástico, con una bisagra en su punto medio. Es un sistema cuyo equilibrio varía en función de la cantidad de agua en las cubetas. La inversión se produce generalmente a 0,2 mm de precipitación, así que cada vez que caen 0,2 mm de lluvia la báscula oscila, vaciando la cubeta llena, mientras comienza a llenarse la otra.

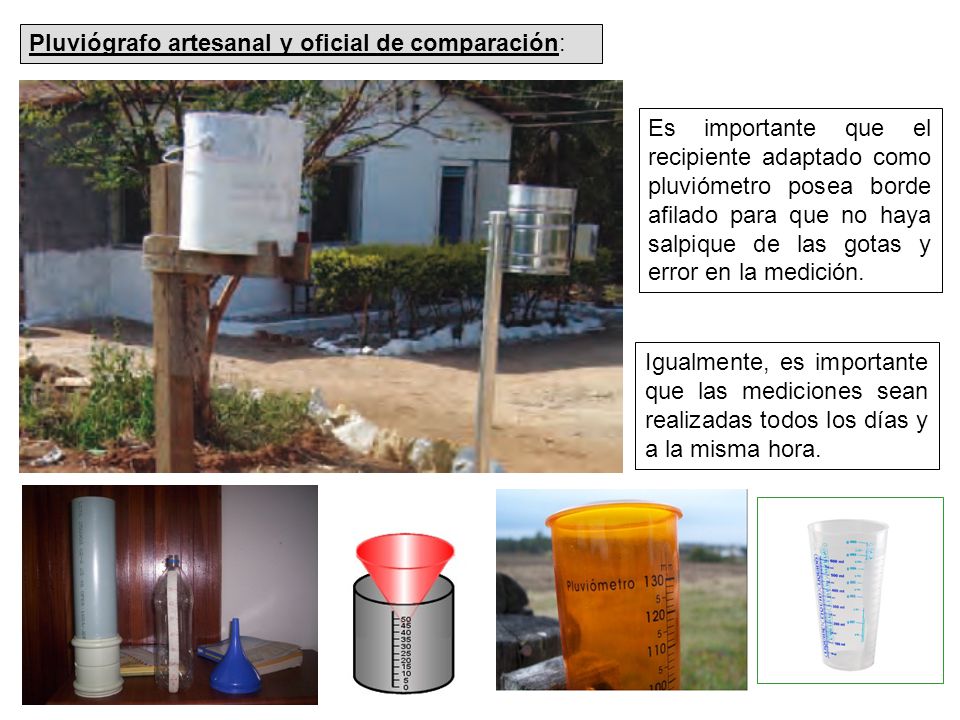

19 Pluviógrafo artesanal y oficial de comparación:
Es importante que el recipiente adaptado como pluviómetro posea borde afilado para que no haya salpique de las gotas y error en la medición. Igualmente, es importante que las mediciones sean realizadas todos los días y a la misma hora.

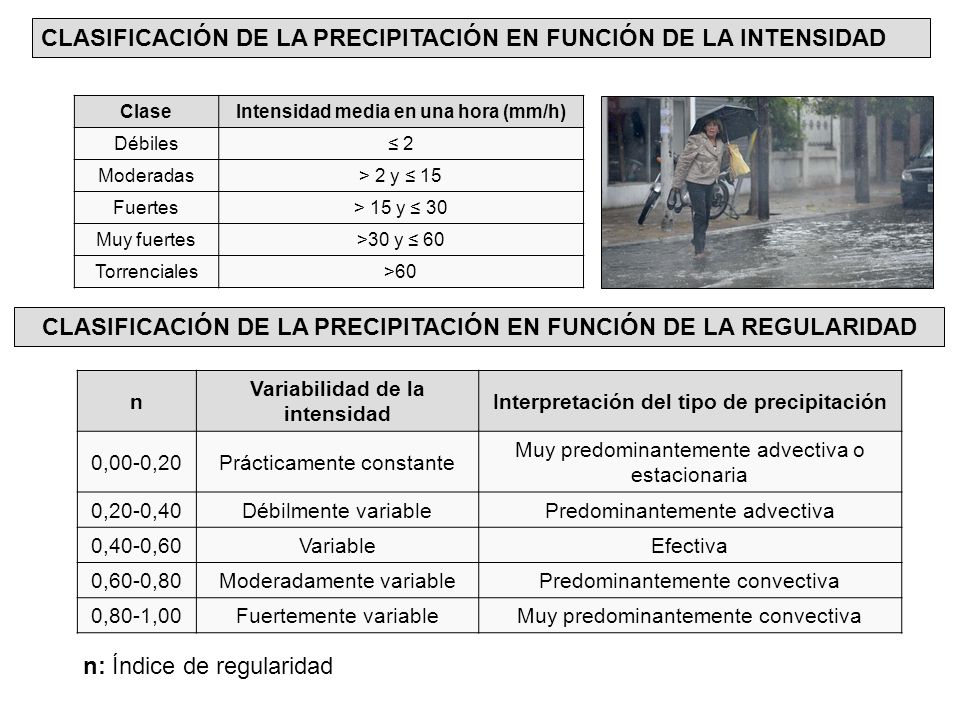

20 CLASIFICACIÓN DE LA PRECIPITACIÓN EN FUNCIÓN DE LA REGULARIDAD
CLASIFICACIÓN DE LA PRECIPITACIÓN EN FUNCIÓN DE LA INTENSIDAD Clase Intensidad media en una hora (mm/h) Débiles ≤ 2 Moderadas > 2 y ≤ 15 Fuertes > 15 y ≤ 30 Muy fuertes >30 y ≤ 60 Torrenciales >60 CLASIFICACIÓN DE LA PRECIPITACIÓN EN FUNCIÓN DE LA REGULARIDAD n Variabilidad de la intensidad Interpretación del tipo de precipitación 0,00-0,20 Prácticamente constante Muy predominantemente advectiva o estacionaria 0,20-0,40 Débilmente variable Predominantemente advectiva 0,40-0,60 Variable Efectiva 0,60-0,80 Moderadamente variable Predominantemente convectiva 0,80-1,00 Fuertemente variable Muy predominantemente convectiva n: Índice de regularidad

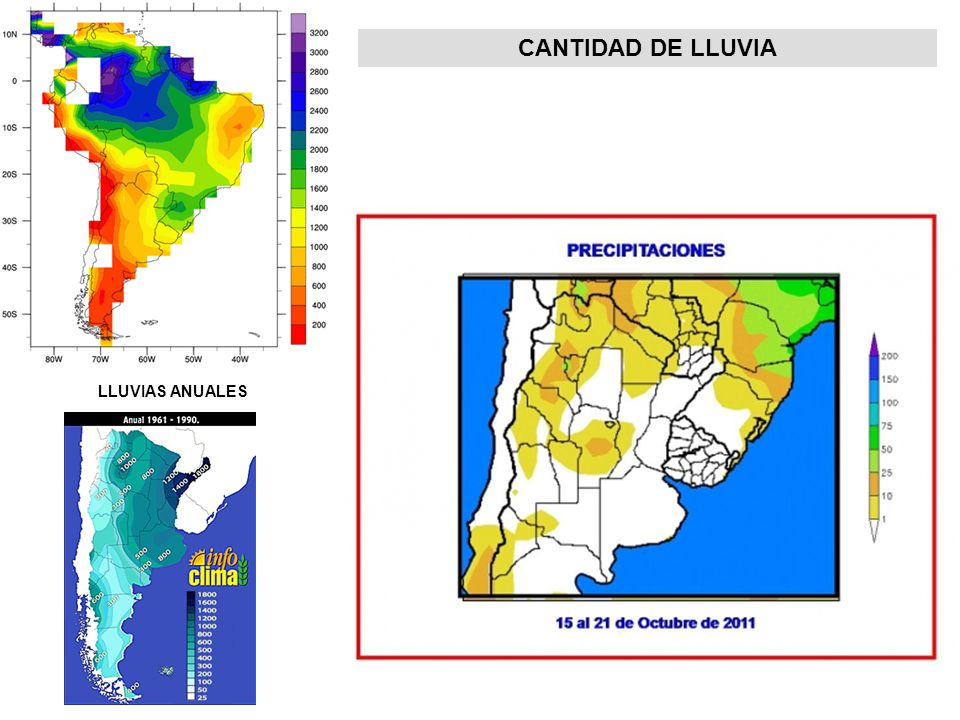

21 CANTIDAD DE LLUVIA LLUVIAS ANUALES

22 OBSERVATORIOS DE LA PROVINCIA DE CBA
VILLA DE MARÍA DE RIO SECO OBSERVATORIOS DE LA PROVINCIA DE CBA PILAR OBSERVATORIO VILLA DOLORES MARCOS JUAREZ RIO CUARTO LABOULAYE

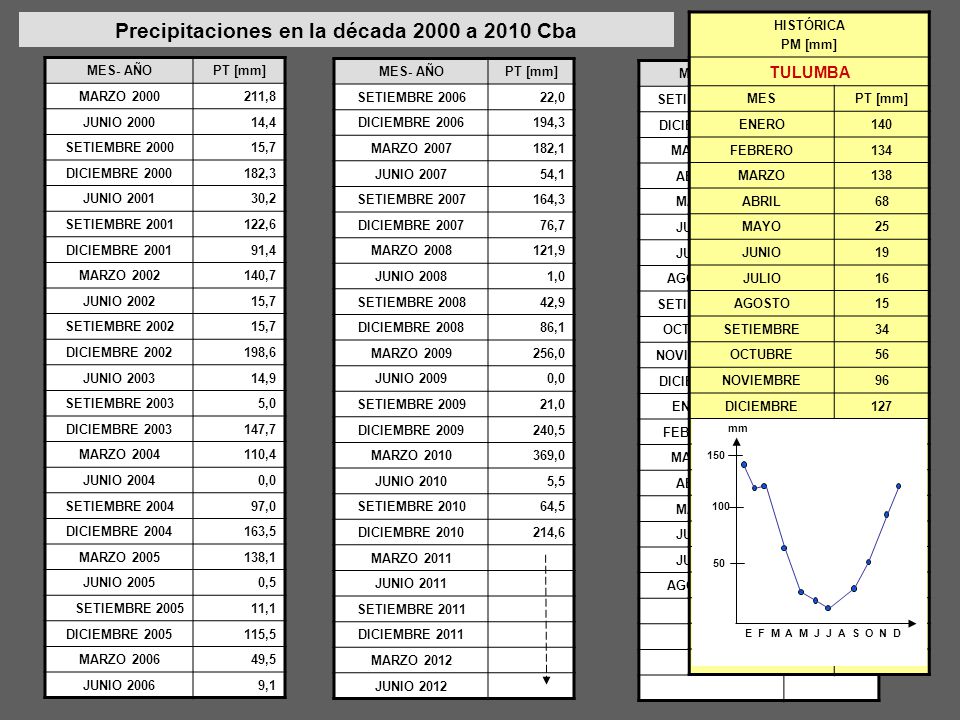

23 Precipitaciones en la década 2000 a 2010 Cba
HISTÓRICA PM [mm] TULUMBA MES PT [mm] ENERO 140 FEBRERO 134 MARZO 138 ABRIL 68 MAYO 25 JUNIO 19 JULIO 16 AGOSTO 15 SETIEMBRE 34 OCTUBRE 56 NOVIEMBRE 96 DICIEMBRE 127 MES- AÑO PT [mm] MARZO 2000 211,8 JUNIO 2000 14,4 SETIEMBRE 2000 15,7 DICIEMBRE 2000 182,3 JUNIO 2001 30,2 SETIEMBRE 2001 122,6 DICIEMBRE 2001 91,4 MARZO 2002 140,7 JUNIO 2002 SETIEMBRE 2002 DICIEMBRE 2002 198,6 JUNIO 2003 14,9 SETIEMBRE 2003 5,0 DICIEMBRE 2003 147,7 MARZO 2004 110,4 JUNIO 2004 0,0 SETIEMBRE 2004 97,0 DICIEMBRE 2004 163,5 MARZO 2005 138,1 JUNIO 2005 0,5 SETIEMBRE 2005 11,1 DICIEMBRE 2005 115,5 MARZO 2006 49,5 JUNIO 2006 9,1 MES- AÑO PT [mm] SETIEMBRE 2006 22,0 DICIEMBRE 2006 194,3 MARZO 2007 182,1 JUNIO 2007 54,1 SETIEMBRE 2007 164,3 DICIEMBRE 2007 76,7 MARZO 2008 121,9 JUNIO 2008 1,0 SETIEMBRE 2008 42,9 DICIEMBRE 2008 86,1 MARZO 2009 256,0 JUNIO 2009 0,0 SETIEMBRE 2009 21,0 DICIEMBRE 2009 240,5 MARZO 2010 369,0 JUNIO 2010 5,5 SETIEMBRE 2010 64,5 DICIEMBRE 2010 214,6 MARZO 2011 JUNIO 2011 SETIEMBRE 2011 DICIEMBRE 2011 MARZO 2012 JUNIO 2012 MES- AÑO PT [mm] SETIEMBRE 2012 DICIEMBRE 2012 MARZO 2013 ABRIL 2013 MAYO 2013 JUNIO 2013 JULIO 2013 AGOSTO 2013 SETIEMBRE 2013 OCTUBRE 2013 NOVIEMBRE 2013 DICIEMBRE 2013 ENERO 2014 FEBRERO 2014 MARZO 2014 ABRIL 2014 MAYO 2014 JUNIO 2014 JULIO 2014 AGOSTO 2014 mm 150 100 50 E F M A M J J A S O N D

24 CAPTACIÓN DE AGUA A NIVEL MUNDIAL
COSTO: 1,84 Euros/m3 ALEMANIA Precipitación anual : 563mm a 855mm. Nota: Si arroja el agua de lluvia a la calzada los impuestos llevan una sobre tasa Descarga de sanitarios, lavado de ropa y riegos El proyecto de Luedecke-Strasse recoge el agua de lluvia de todas las áreas del techo (superficie aproximada de m²), se descarga en un drenaje de aguas pluviales y es dirigida a una cisterna con una capacidad de 160 m³ junto con la escorrentía de las calles, plazas de aparcamiento y las vías (un área aproximada de m²).   El agua es tratada en varias etapas y se utiliza para escusados y riego de zonas verdes. Se estima que con la utilización de este sistema se puede ahorrar un 58% del agua local. También se calcula que en diez años con el aprovechamiento del escurrimiento pluvial, se puede reducir la utilización de agua potable en m 3 por año.

25 CAPTACIÓN DE AGUA A NIVEL MUNDIAL
Suministro suplementario de agua para usos no potables como: lavado de ropa, descarga de escusados, riego de jardines y limpieza en general de superficies REINO UNIDO Reducción de la carga en drenajes como medida de control de escurrimientos Reducir la polución en fuentes de agua, superficiales y subterráneas, el evitar que los escurrimientos arrastren contaminantes y basuras. Aumentar las reservas de agua subterránea. Sistema de captación Casas Milenio Verde El sistema cuenta con 5 tanques para almacenar agua con capacidad para 18 días. Está instalado en casas de 4 habitaciones con un área de techo de  153m² que deben repartir aproximadamente 95m³/año. El sistema debe bombear litros. Junto con otras tecnologías de ahorro, redujeron el consumo de agua a 50m³ por año ( litros).

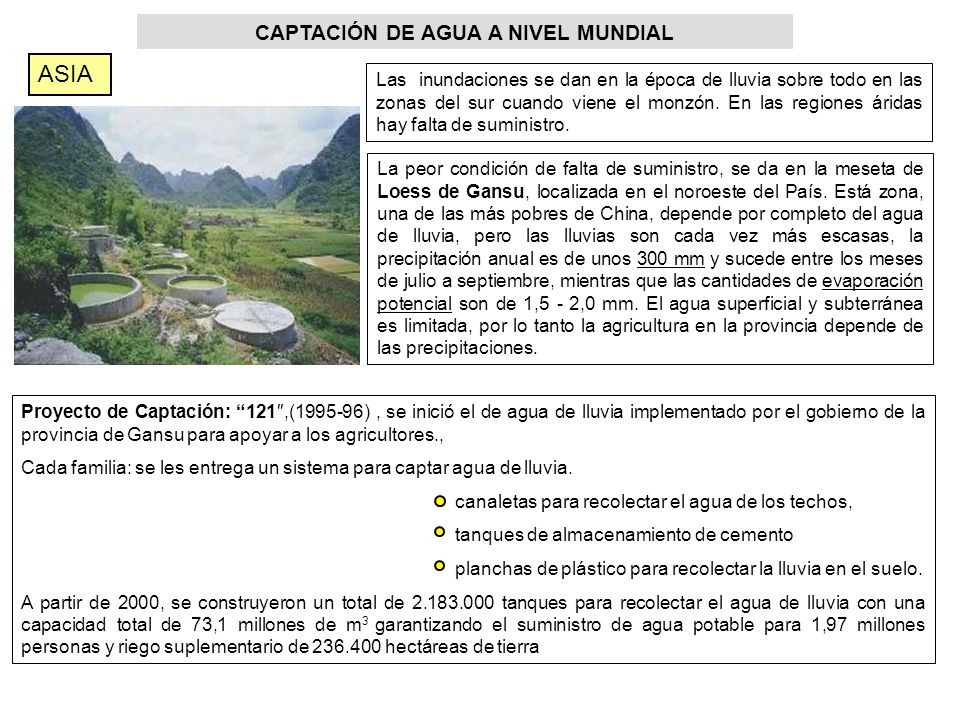

26 CAPTACIÓN DE AGUA A NIVEL MUNDIAL
ASIA Las inundaciones se dan en la época de lluvia sobre todo en las zonas del sur cuando viene el monzón. En las regiones áridas hay falta de suministro. La peor condición de falta de suministro, se da en la meseta de Loess de Gansu, localizada en el noroeste del País. Está zona, una de las más pobres de China, depende por completo del agua de lluvia, pero las lluvias son cada vez más escasas, la precipitación anual es de unos 300 mm y sucede entre los meses de julio a septiembre, mientras que las cantidades de evaporación potencial son de 1,5 - 2,0 mm. El agua superficial y subterránea es limitada, por lo tanto la agricultura en la provincia depende de las precipitaciones. Proyecto de Captación: “121″,( ) , se inició el de agua de lluvia implementado por el gobierno de la provincia de Gansu para apoyar a los agricultores., Cada familia: se les entrega un sistema para captar agua de lluvia. canaletas para recolectar el agua de los techos, tanques de almacenamiento de cemento planchas de plástico para recolectar la lluvia en el suelo. A partir de 2000, se construyeron un total de tanques para recolectar el agua de lluvia con una capacidad total de 73,1 millones de m3 garantizando el suministro de agua potable para 1,97 millones personas y riego suplementario de hectáreas de tierra

27 CAPTACIÓN DE AGUA A NIVEL MUNDIAL

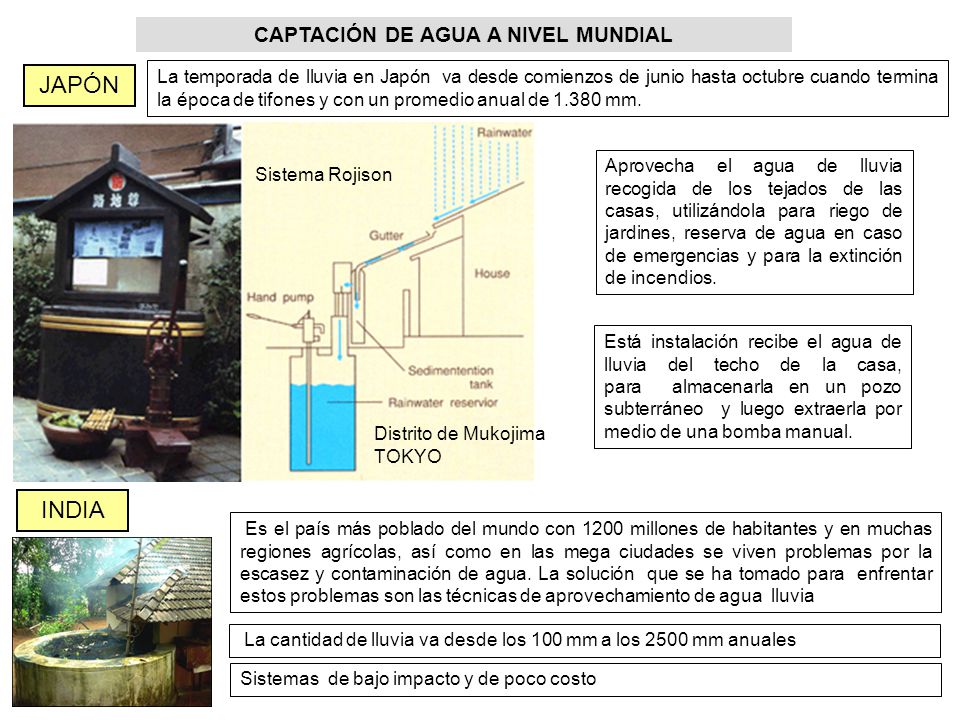

JAPÓN La temporada de lluvia en Japón  va desde comienzos de junio hasta octubre cuando termina la época de tifones y con un promedio anual de mm. Aprovecha el agua de lluvia recogida de los tejados de las casas, utilizándola para riego de jardines, reserva de agua en caso de emergencias y para la extinción de incendios. Sistema Rojison JAPÓN Está instalación recibe el agua de lluvia del techo de la casa, para  almacenarla en un pozo subterráneo  y luego extraerla por medio de una bomba manual. Distrito de Mukojima TOKYO INDIA Es el país más poblado del mundo con 1200 millones de habitantes y en muchas regiones agrícolas, así como en las mega ciudades se viven problemas por la escasez y contaminación de agua. La solución  que se ha tomado para  enfrentar estos problemas son las técnicas de aprovechamiento de agua  lluvia La cantidad de lluvia va desde los 100 mm a los 2500 mm anuales Sistemas de bajo impacto y de poco costo

28 CAPTACIÓN DE AGUA A NIVEL MUNDIAL

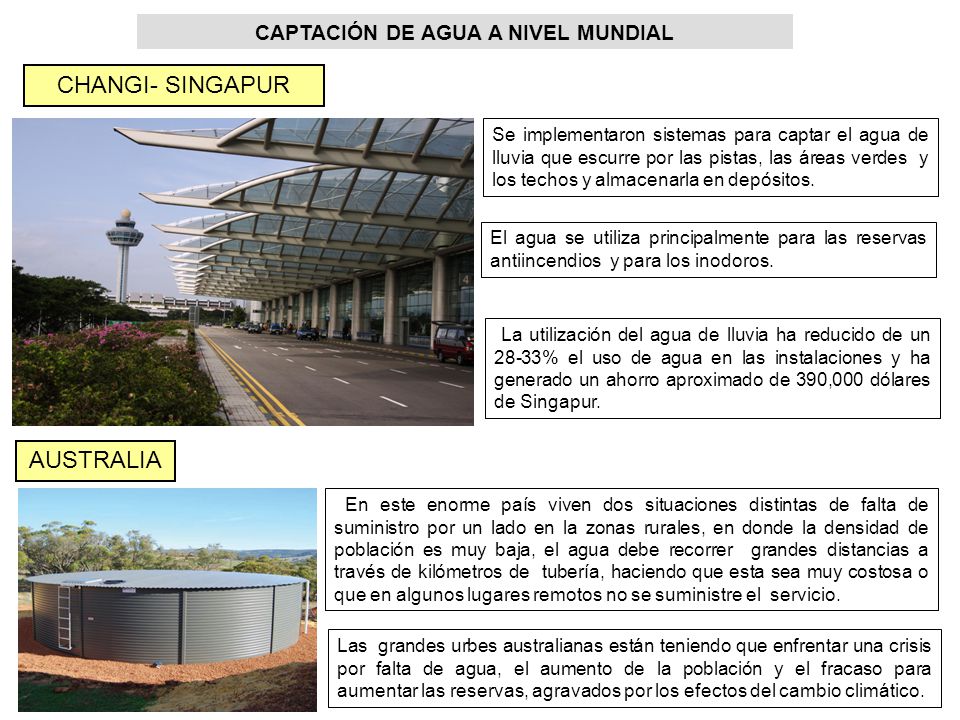

CHANGI- SINGAPUR Se implementaron sistemas para captar el agua de lluvia que escurre por las pistas, las áreas verdes  y los techos y almacenarla en depósitos. El agua se utiliza principalmente para las reservas antiincendios  y para los inodoros.  La utilización del agua de lluvia ha reducido de un 28-33% el uso de agua en las instalaciones y ha generado un ahorro aproximado de 390,000 dólares de Singapur. AUSTRALIA  En este enorme país viven dos situaciones distintas de falta de suministro por un lado en la zonas rurales, en donde la densidad de población es muy baja, el agua debe recorrer  grandes distancias a través de kilómetros de  tubería, haciendo que esta sea muy costosa o que en algunos lugares remotos no se suministre el  servicio. Las grandes urbes australianas están teniendo que enfrentar una crisis por falta de agua, el aumento de la población y el fracaso para aumentar las reservas, agravados por los efectos del cambio climático.

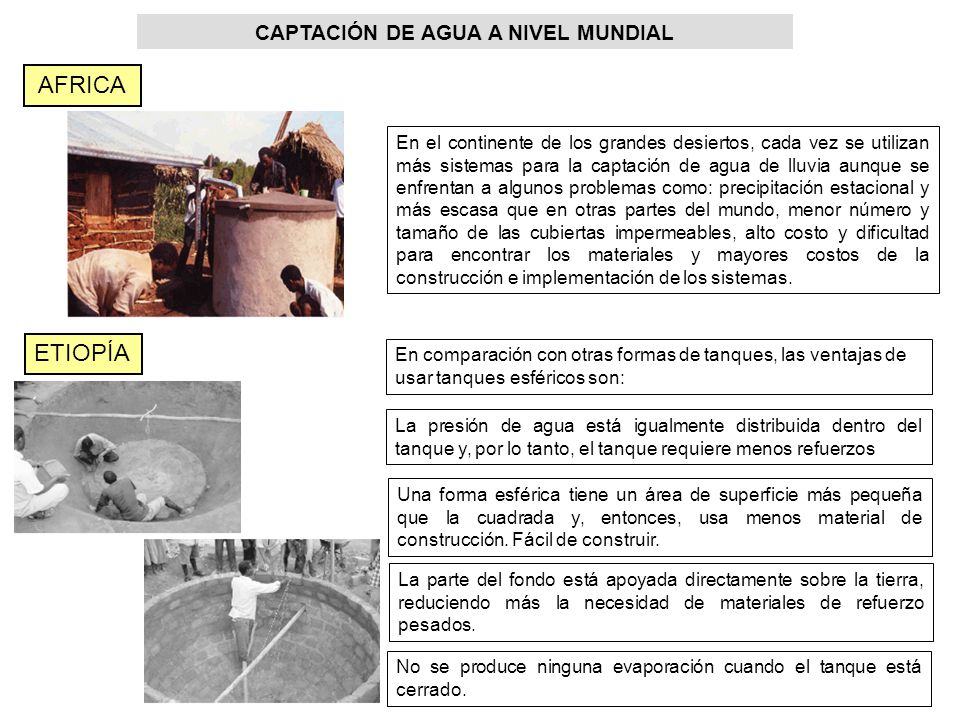

29 CAPTACIÓN DE AGUA A NIVEL MUNDIAL
AFRICA En el continente de los grandes desiertos, cada vez se utilizan más sistemas para la captación de agua de lluvia aunque se enfrentan a algunos problemas como: precipitación estacional y más escasa que en otras partes del mundo, menor número y tamaño de las cubiertas impermeables, alto costo y dificultad para encontrar los materiales y mayores costos de la construcción e implementación de los sistemas. ETIOPÍA En comparación con otras formas de tanques, las ventajas de usar tanques esféricos son: La presión de agua está igualmente distribuida dentro del tanque y, por lo tanto, el tanque requiere menos refuerzos Una forma esférica tiene un área de superficie más pequeña que la cuadrada y, entonces, usa menos material de construcción. Fácil de construir. La parte del fondo está apoyada directamente sobre la tierra, reduciendo más la necesidad de materiales de refuerzo pesados. No se produce ninguna evaporación cuando el tanque está cerrado.

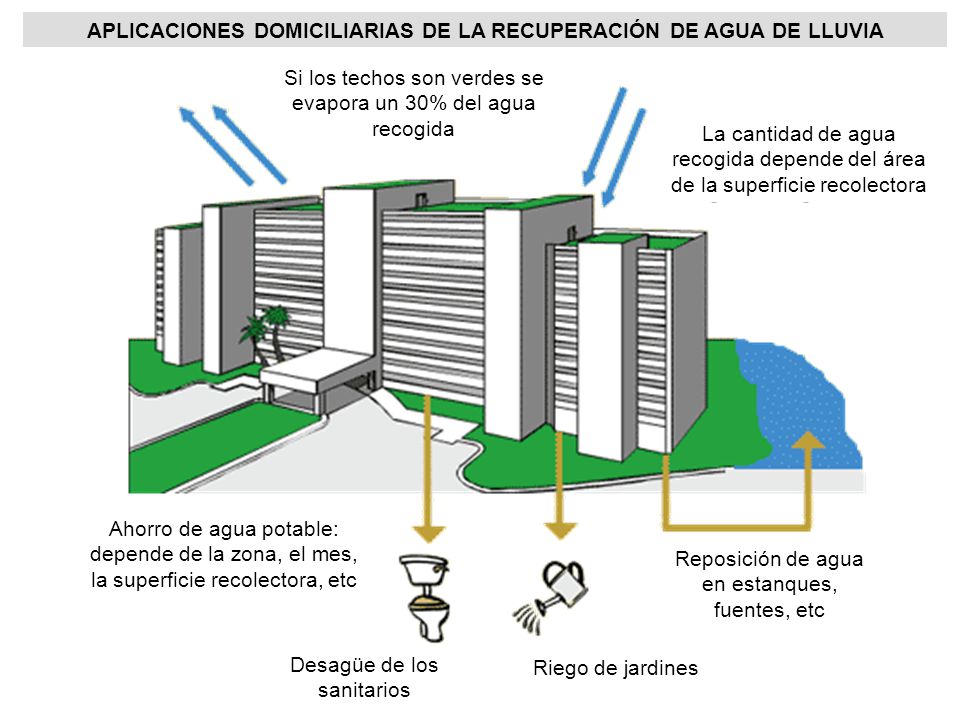

30 APLICACIONES DOMICILIARIAS DE LA RECUPERACIÓN DE AGUA DE LLUVIA
Si los techos son verdes se evapora un 30% del agua recogida La cantidad de agua recogida depende del área de la superficie recolectora Ahorro de agua potable: depende de la zona, el mes, la superficie recolectora, etc Reposición de agua en estanques, fuentes, etc Desagüe de los sanitarios Riego de jardines

31 MEDIDAS PARA MANTENER LA CALIDAD DEL AGUA PLUVIAL RECOGIDA

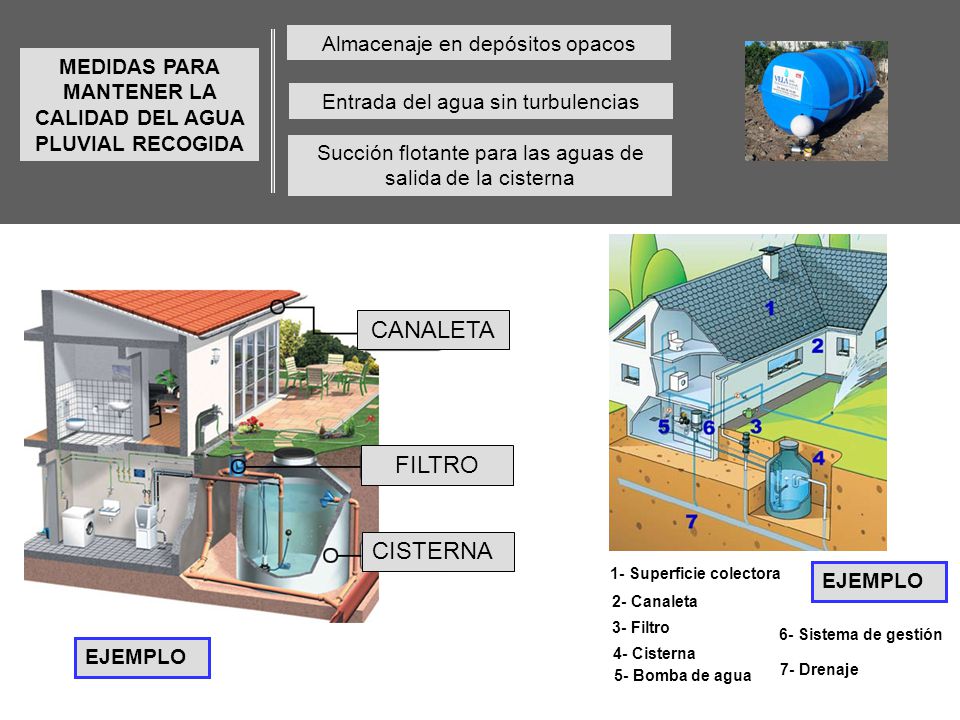

Almacenaje en depósitos opacos MEDIDAS PARA MANTENER LA CALIDAD DEL AGUA PLUVIAL RECOGIDA Entrada del agua sin turbulencias Succión flotante para las aguas de salida de la cisterna CANALETA FILTRO CISTERNA 1- Superficie colectora EJEMPLO 2- Canaleta 3- Filtro 6- Sistema de gestión EJEMPLO 4- Cisterna 5- Bomba de agua 7- Drenaje

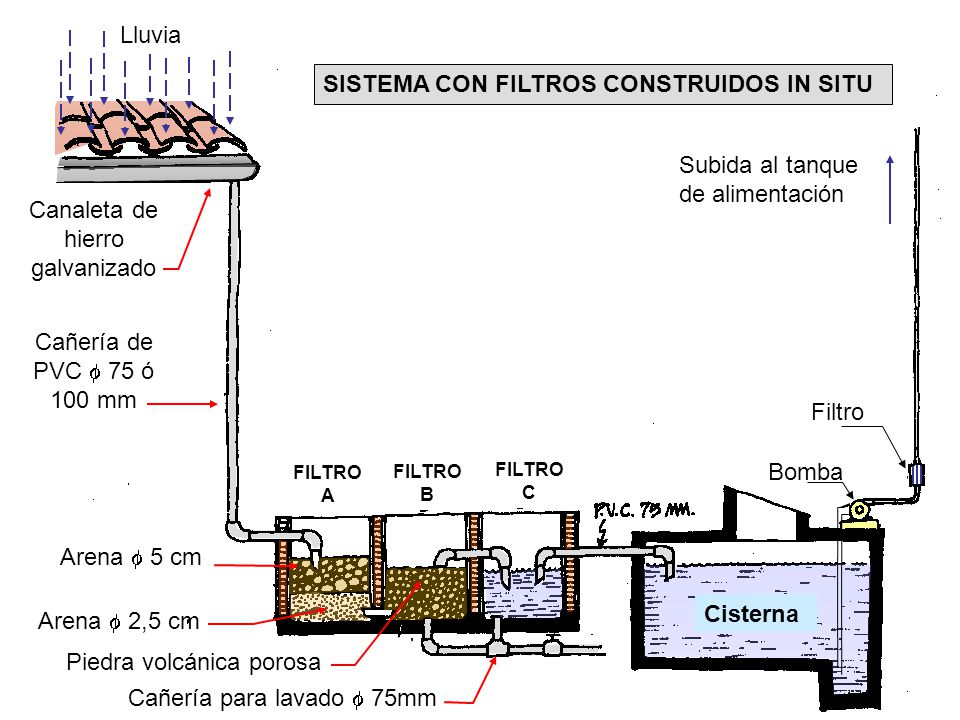

32 Canaleta de hierro galvanizado
Lluvia SISTEMA CON FILTROS CONSTRUIDOS IN SITU Subida al tanque de alimentación Canaleta de hierro galvanizado Cañería de PVC  75 ó 100 mm Filtro FILTRO A FILTRO B FILTRO C Bomba Arena  5 cm Cisterna Arena  2,5 cm Piedra volcánica porosa Cañería para lavado  75mm

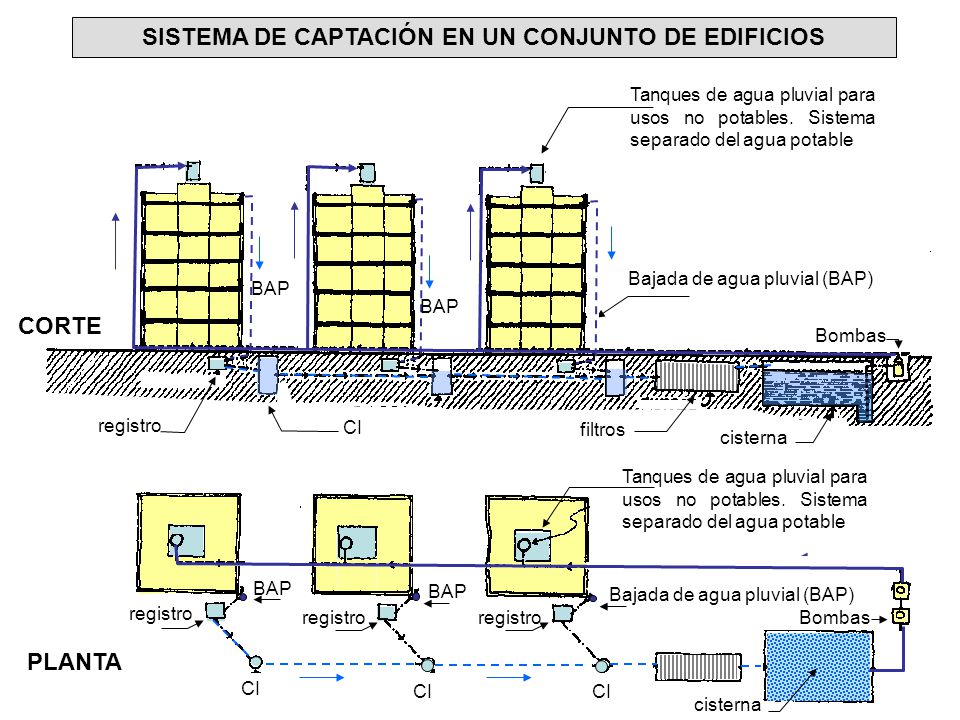

33 SISTEMA DE CAPTACIÓN EN UN CONJUNTO DE EDIFICIOS
Tanques de agua pluvial para usos no potables. Sistema separado del agua potable Bajada de agua pluvial (BAP) BAP BAP CORTE Bombas registro CI filtros filtros cisterna Tanques de agua pluvial para usos no potables. Sistema separado del agua potable BAP BAP Bajada de agua pluvial (BAP) registro registro registro Bombas PLANTA CI CI CI cisterna

34 APLICACIONES DE LOS BLOQUES DE ALMACENAMIENTO PARA PATIOS

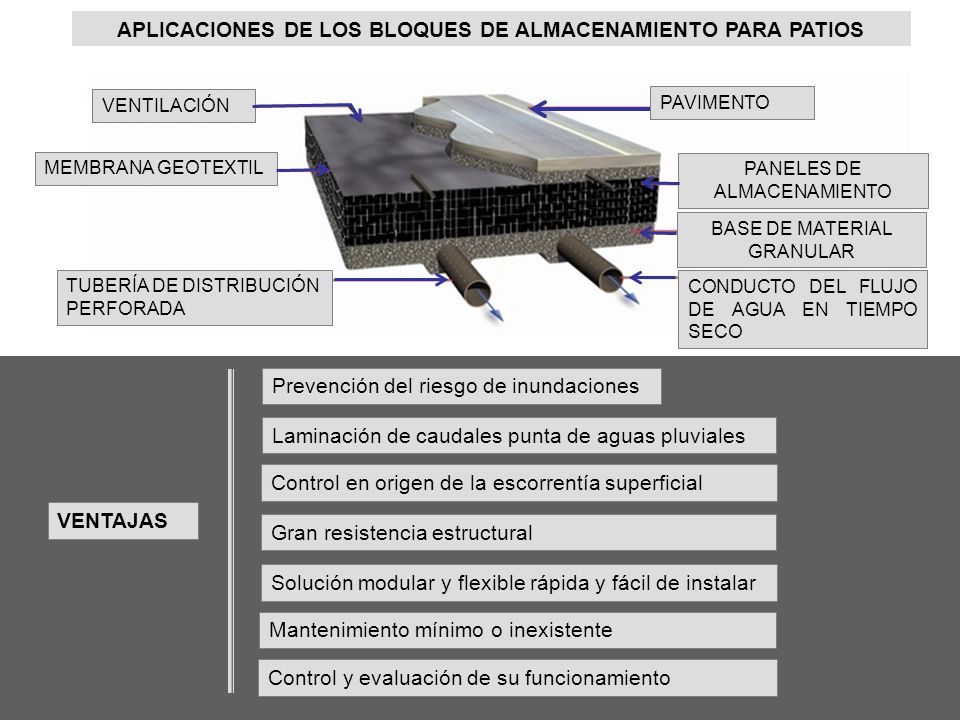

VENTILACIÓN PAVIMENTO MEMBRANA GEOTEXTIL PANELES DE ALMACENAMIENTO BASE DE MATERIAL GRANULAR TUBERÍA DE DISTRIBUCIÓN PERFORADA CONDUCTO DEL FLUJO DE AGUA EN TIEMPO SECO Prevención del riesgo de inundaciones Laminación de caudales punta de aguas pluviales Control en origen de la escorrentía superficial VENTAJAS Gran resistencia estructural Solución modular y flexible rápida y fácil de instalar Mantenimiento mínimo o inexistente Control y evaluación de su funcionamiento

35 Infiltración y laminación de aguas pluviales

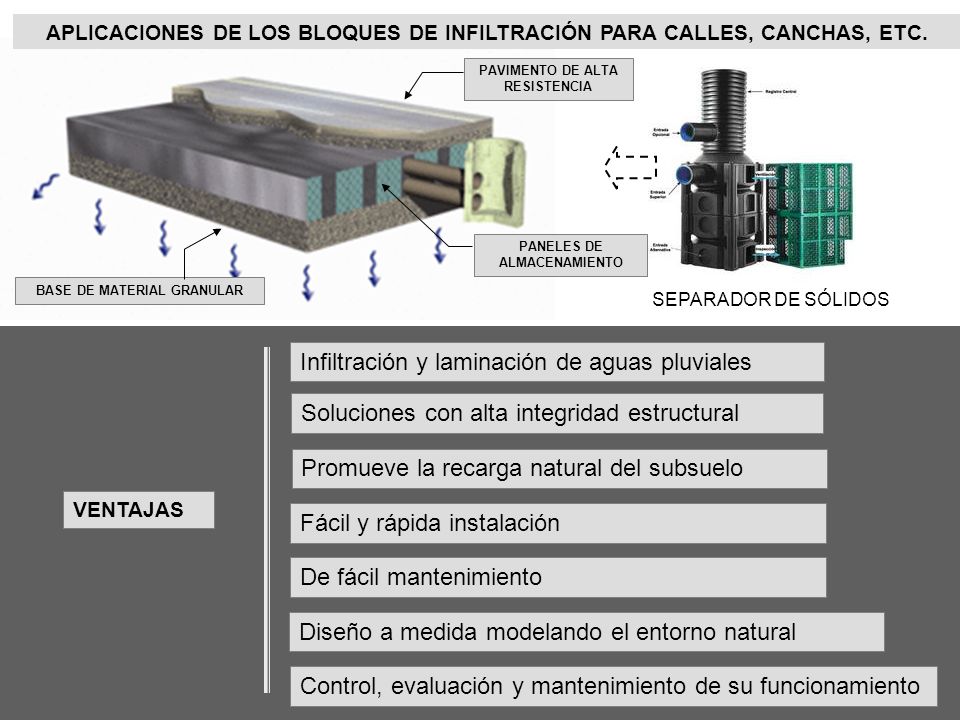

APLICACIONES DE LOS BLOQUES DE INFILTRACIÓN PARA CALLES, CANCHAS, ETC. PAVIMENTO DE ALTA RESISTENCIA PANELES DE ALMACENAMIENTO BASE DE MATERIAL GRANULAR SEPARADOR DE SÓLIDOS Infiltración y laminación de aguas pluviales Soluciones con alta integridad estructural Promueve la recarga natural del subsuelo VENTAJAS Fácil y rápida instalación De fácil mantenimiento Diseño a medida modelando el entorno natural Control, evaluación y mantenimiento de su funcionamiento

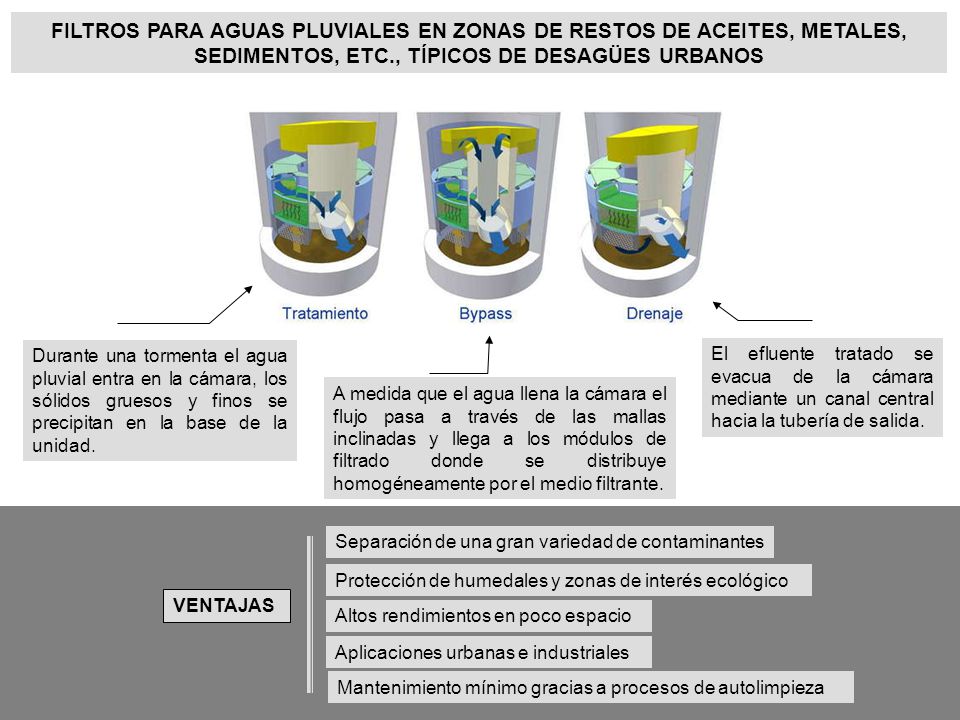

36 FILTROS PARA AGUAS PLUVIALES EN ZONAS DE RESTOS DE ACEITES, METALES, SEDIMENTOS, ETC., TÍPICOS DE DESAGÜES URBANOS Durante una tormenta el agua pluvial entra en la cámara, los sólidos gruesos y finos se precipitan en la base de la unidad. El efluente tratado se evacua de la cámara mediante un canal central hacia la tubería de salida. A medida que el agua llena la cámara el flujo pasa a través de las mallas inclinadas y llega a los módulos de filtrado donde se distribuye homogéneamente por el medio filtrante. Separación de una gran variedad de contaminantes Protección de humedales y zonas de interés ecológico VENTAJAS Altos rendimientos en poco espacio Aplicaciones urbanas e industriales Mantenimiento mínimo gracias a procesos de autolimpieza

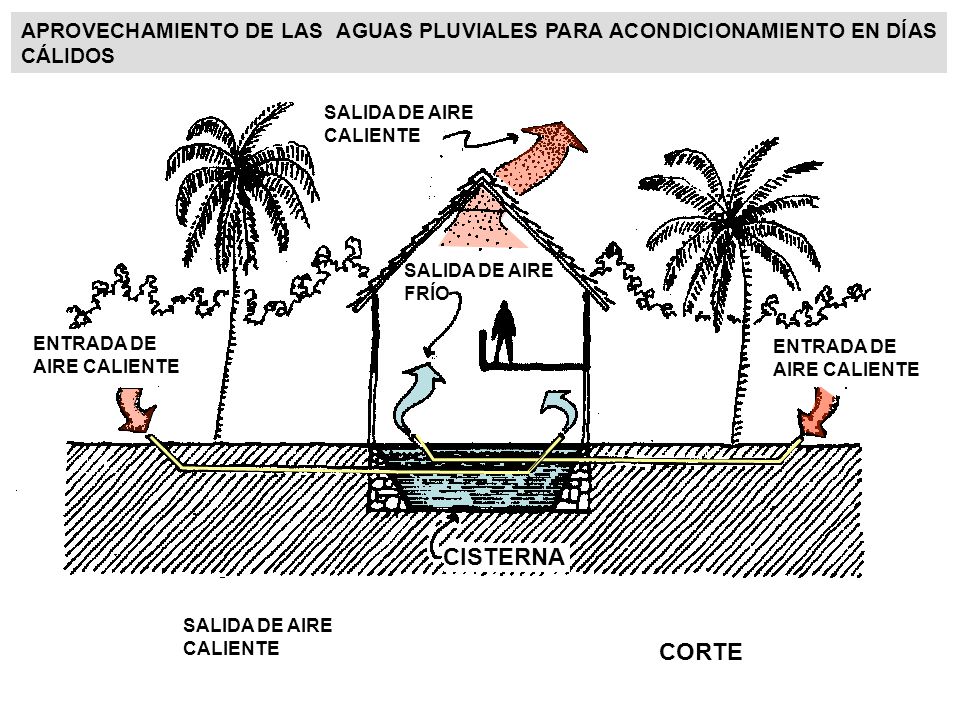

37 APROVECHAMIENTO DE LAS AGUAS PLUVIALES PARA ACONDICIONAMIENTO EN DÍAS CÁLIDOS
SALIDA DE AIRE CALIENTE SALIDA DE AIRE FRÍO ENTRADA DE AIRE CALIENTE ENTRADA DE AIRE CALIENTE CISTERNA SALIDA DE AIRE CALIENTE CORTE

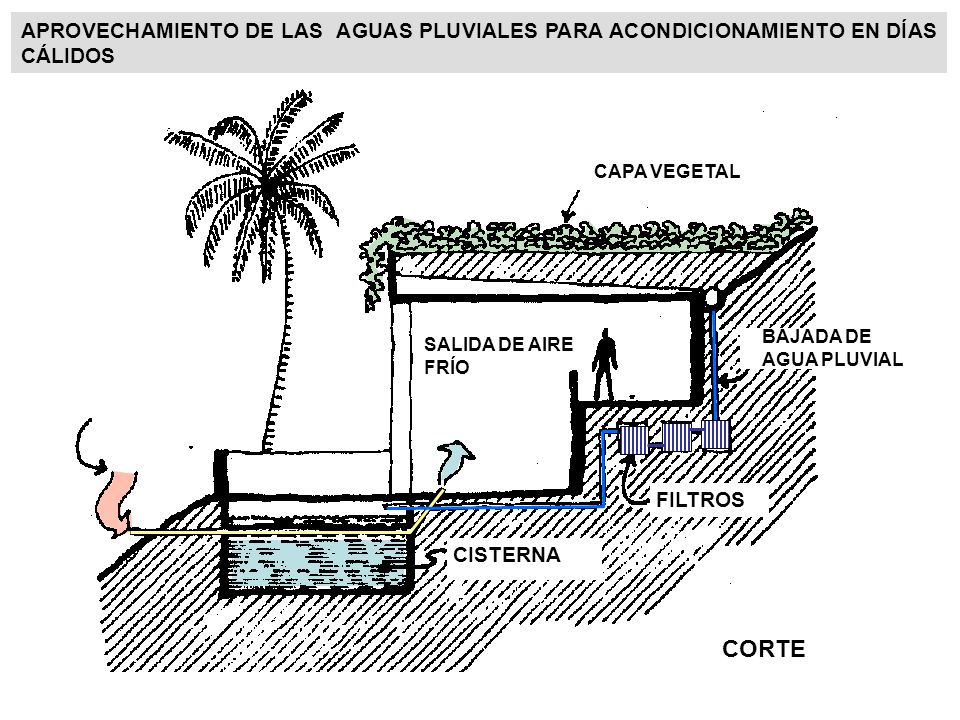

38 APROVECHAMIENTO DE LAS AGUAS PLUVIALES PARA ACONDICIONAMIENTO EN DÍAS CÁLIDOS
CAPA VEGETAL BAJADA DE AGUA PLUVIAL SALIDA DE AIRE FRÍO ENTRADA DE AIRE CALIENTE FILTROS CISTERNA CORTE

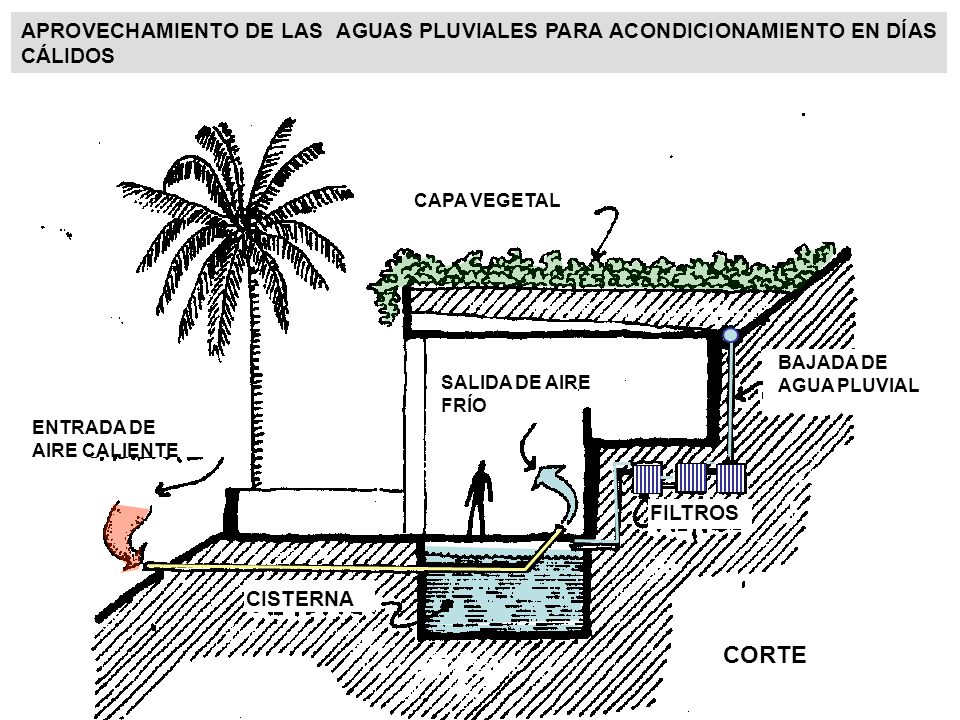

39 APROVECHAMIENTO DE LAS AGUAS PLUVIALES PARA ACONDICIONAMIENTO EN DÍAS CÁLIDOS
CAPA VEGETAL BAJADA DE AGUA PLUVIAL SALIDA DE AIRE FRÍO FILTROS CISTERNA CORTE

40 TORRE VIENTOS DOMINANTES CORTE

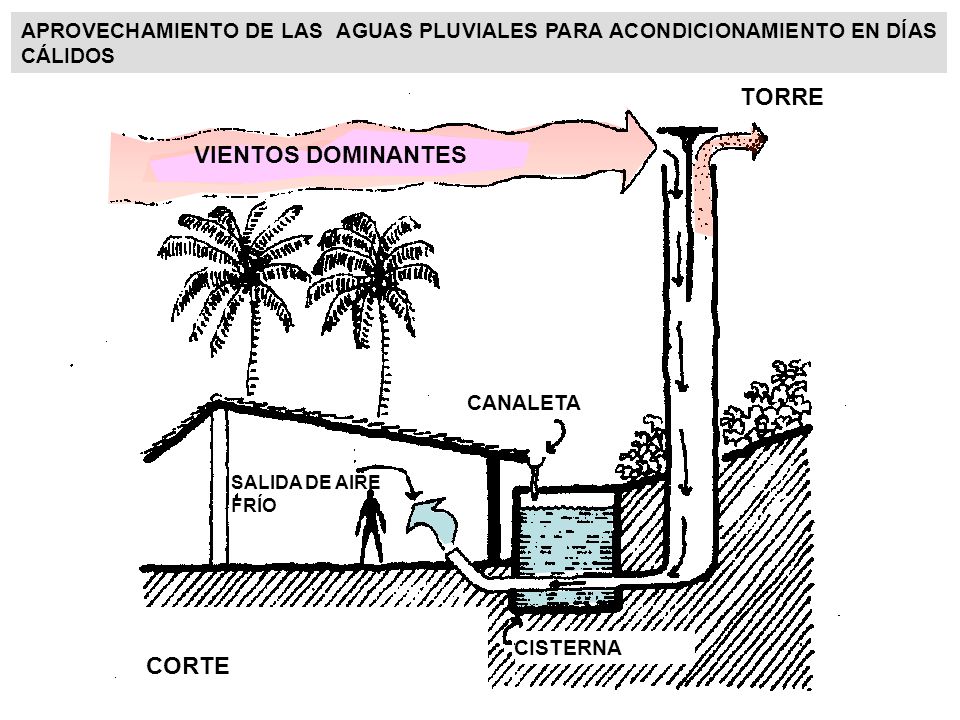

APROVECHAMIENTO DE LAS AGUAS PLUVIALES PARA ACONDICIONAMIENTO EN DÍAS CÁLIDOS TORRE VIENTOS DOMINANTES CANALETA SALIDA DE AIRE FRÍO CISTERNA CORTE

41 El cambio climático en nuestro país disminuirá las precipitaciones

42 Un tercio del agua potable que usamos diariamente se emplea en la cisterna del baño

43 El continuo desarrollo urbanístico sigue limitando la recarga de las aguas subterráneas

44 La disponibilidad de agua potable por persona continuará disminuyendo si no se toman medidas preventivas

45 Tenemos la oportunidad de contribuir con el aprovechamiento del agua de lluvia ejercitando para un caso real, aquí y ahora para preservar nuestro medio ambiente con responsabilidad social universitaria (RSU) que es una de las políticas de la UCC.

46
