ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Embalaje del Case.

Presentación del tema: "ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Embalaje del Case."— Transcripción de la presentación:

1

2 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Embalaje del Case

3 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Semitorre ATX (Con 4 bahías)

4 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Parte posterior del Case

5 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Quitar los tornillos de una de las partes laterales

6 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Deslizamos una de las tapas laterales

7 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Partes que contiene el Case

8 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Los cables de interruptores, led’s, altavoz, etc..

9 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 La fuente de tención de 300 W. y un ventilador extra

10 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Ahora tomamos la T. Madre por los bordes, sin tocar ninguna pieza o parte metálica

11 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 La colocamos dentro del case para ver los puntos de sujeción

12 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Medimos la posición de la T. Madre con el case

13 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Quitamos las chapas Metálicas

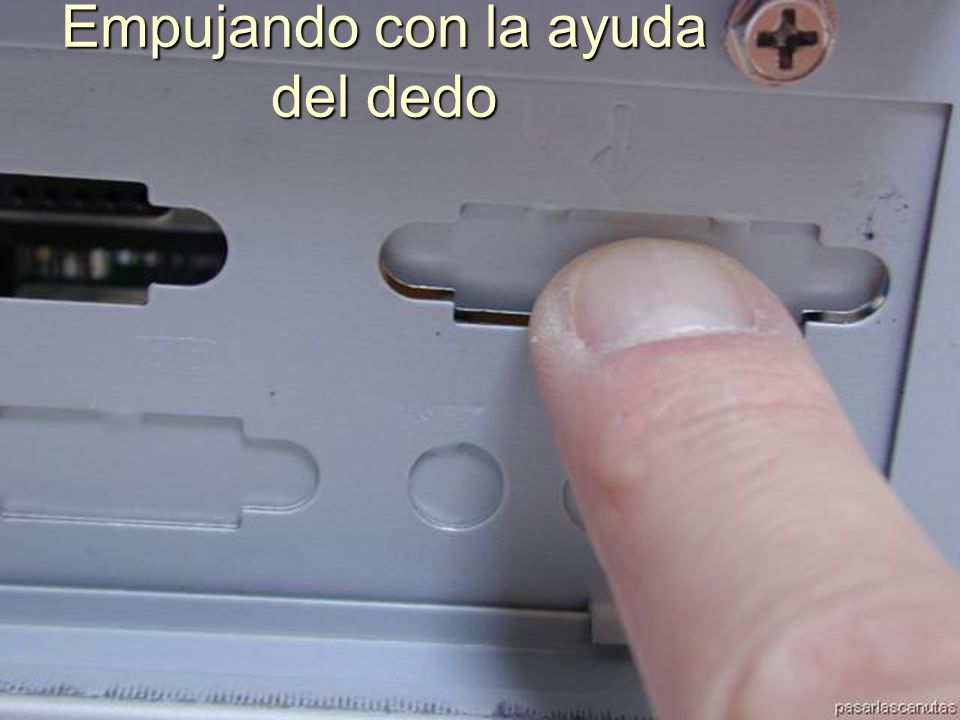

14 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Empujando con la ayuda del dedo

15 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 O la ayuda de un destornillador

16 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Por detrás seguimos levantando las chapitas

17 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Con la Ayuda de un alicate

18 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Las tapas Circulares para los puertos de raton y teclado

19 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Quitamos las chapas para las tarjetas de Expansión

20 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Moviendo la chapa de arriba a bajo

21 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Ya se tiene todas las chapas quitadas

22 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Ahora con la caja preparada volvemos a poner la T. Madre

23 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Localizamos los puntos de sujeción de la T. M., agujeros rodeados de una corona de estaño

24 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Preparamos los separadores de la T M y el case

25 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Los colocamos en los puntos de sujeción del case

26 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Los apretamos fuertemente con un alicate

27 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Separadores puestos en el case

28 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Localizamos las perforaciones que nos van ha ser atornilladas en la T M

29 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Para dar rigidez al montaje ponemos unos apoyos de plástico

30 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Instalarlos como soportes en las esquinas de la T M

31 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Ahora ponemos la TM dentro del case

32 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Las conexiones de USB, puertos serie, etc. encajan perfectamente

33 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Las perforaciones de la T M están perfectamente alineados con los separadores

34 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Con unos tornillos sujetamos la T M con el case

35 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Y comenzamos a atornillar

36 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Y atornillamos en cada perforación de la T.M.

37 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Se deben colocar todos los tornillos

38 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Montaje final de la T M en el case
