2 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 ENSAMBLAJE DE COMPUTADOR PARTE 2 Dictado por: Ing. Carlos Alcalá Helguero Consultas: alcala@ucbcba.edu.bo alcala@ucbcba.edu.bo

3 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Ahora tomamos el microprocesador o CPU

4 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Utilizamos una pasta térmica

5 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Aplico a Mp

6 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Con la ayuda de un destornillador de relojero

7 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Libero la palanquita de retención del Zócalo

8 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 La levanto

9 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 En esta posición insertamos el procesador

10 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Hay dos esquinas en la que faltan dos pines

11 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Hacemos coincidir

12 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Ahora nos preparamos para montar el disipador y ventilador

13 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Ventilador para el disipador

14 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Disipador

15 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Manual del montaje

16 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Clip montado en el disipador

17 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Parte articulada del otro lado del disipador

18 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Montamos el separador del ventilador

19 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Colocamos el ventilador sobre el disipador

20 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Tornillos que sujetaran al ventilador y disipador

21 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Tornillos puestos en las cuatro esquinas del ventilador

22 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Entornillamos

23 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Probamos el disipador sobre el Zócalo de la CPU

24 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Parte no articulada, enganchada en el Zócalo

25 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Parte articulada del disipador

26 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Enganchar la parte articulada en el Zócalo de la CPU

27 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Parte articulada enganchada al Zócalo

28 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Enchufamos el cable del ventilador a la TM

29 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Ahora enchufamos la fuente de alimentación

30 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Conector ATX enchufado a la TM

31 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Siguiendo con el manual de la TM

32 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Conectamos el altavoz del case

33 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Conectamos el cable del SPK en los pines de la T M

34 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 El cable del pulsador de Reset

35 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Conectamos el cable de Encendido- Apagado

36 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Continuamos con las Tarjetas de Expansión

37 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Tarjeta grafica insertándose al Zócalo AGP

38 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Comprobamos que todos los contactos estén correctamente introducidos

39 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Hacemos coincidir el orificio de la tarjeta, con el del case

40 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Ajustamos la tarjeta con un tornillo

41 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Una tarjeta de fax- modem

42 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Colocamos en un Zócalo de tipo PCI

43 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 La tarjeta incrustada en el Zócalo PCI

44 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Y también la ajustamos con un tornillo

45 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Insertamos la memoria Dimm de128 Mb en RAM

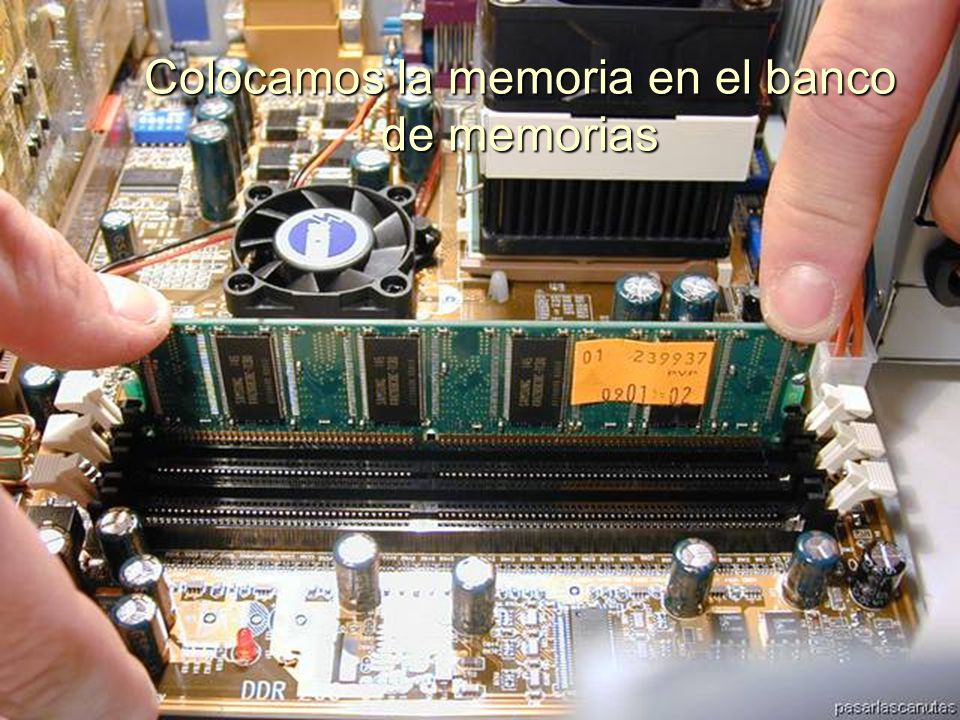

46 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Colocamos la memoria en el banco de memorias

47 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Las palanquitas blancas de los extremos se ajustan a la memoria

48 ENSAMBLAJE Y MANTENIMIENTO DE COMPUTADORAS ENSAMBLAJE DE COMPUTADORA UNIVERSIDAD CATOLICA BOLIVIANA SAN PABLO GESTIÓN - 2006 Verificamos que este instalada en el DIM 1
