Antes de comenzar con el brico, queria dar las gracias a JMGARCIA, PAPARAZZI, JAMONETA y a la gente del Club Scenic 2 y Club Megane II por sus consejos con este manos libres.. Bueno vamos manos a la obra, lo primero es saber que tiene este manos libres, en la siguiente foto se puede ver todo el contenido de la caja (La parte mas ancha es el BT, la cajita mas pequeña el mute, luego tenemos el micro con son adaptadores y la botonera de colgar y descolgar) clubscenic2 :: foroscenic2.com

Una cosa a tener en cuenta antes de montar el manos libres, es cambiar el la conexión de los fusibles como en la imagen siguiente. Por defecto viene conectado Rojo-Rojo y Naranja-Naranja, si lo dejamos de estar forma, cuando apagamos el coche se quedarían encendidos los leds de la botonera del parrot, entonces para evitar esto, tenemos que intercambiarlos quedando de la siguiente manera, Rojo-Naranja, de esta forma, cada vez que apaguemos el coche las luces se quedaran apagadas hasta que volvamos arrancar el coche. clubscenic2 :: foroscenic2.com

Bueno, pues ahora empezamos a desmontar el coche, para ello primero levantamos donde esta colocado las marchas, están con unas grapas pero haciéndolo con suavidad sale muy bien. clubscenic2 :: foroscenic2.com

Quitamos la parte superior donde van los botones de cierre de puertas y emergencia, hay que hacerlo con delicadeza, para no partir las pestañas que trae. clubscenic2 :: foroscenic2.com

Después de tener la parte de arriba desmontada, nos vamos a la parte de debajo de toda la pieza central y veremos unos tetones, haciendo un poco de palanca salen. Hay un tetón en cada lado clubscenic2 :: foroscenic2.com

Después de tener suelto los tetones, vamos a quitar los tornillos que sujetan la parte central, hay 3 tornillos. clubscenic2 :: foroscenic2.com

Tiramos de la pieza hacia fuera y hacia arriba. clubscenic2 :: foroscenic2.com

Desconectamos la toma del mechero, para poder sacar completamente la parte central. clubscenic2 :: foroscenic2.com

Una vez fuera, ya podemos empezar a colocar el Manos libres. En la siguiente foto, se muestra que cable hay que conectar para que nos haga mute perfectamente, es decir, que si tenemos un CD, se pare el cd y corte la música, hay que conectar el cable azul con el amarillo entre las dos piezas del parrot. Nota, el parrot tienes 3 cables de mute, solo hay que utilizar el azul. clubscenic2 :: foroscenic2.com

Bueno con la radio ya sacada de su compartimento, vamos a pasar los cables del parrot desde el hueco del cassete hacia abajo, hay un hueco que nos permite este paso clubscenic2 :: foroscenic2.com

En la siguiente foto podéis ver, que hemos conectado los cables ISO que iban al cassete al manos libres PARROT directamente, no hay posibilidad de equivocación, no se puede intercambiar los conectores clubscenic2 :: foroscenic2.com

Después de pasar los cables y tenerlos conectados, vamos a colocar la radio ya con todos los cables (el cargador, pantalla y los cables que van del parrot a los conectores ISO de la radio) clubscenic2 :: foroscenic2.com

Después de haberlo conectado a la radio y haber echo pruebas de funcionamiento del parrot, vamos a ubicar el micrófono. El micrófono lo vamos a colocar donde va el original de RENAULT, en la coquilla, que sujeta los parasoles. Lo primero que tenemos que hacer es con la uña y un destornillador pequeño, es levantar la pestaña que tiene, como se ve en la imagen. clubscenic2 :: foroscenic2.com

Después de levantar la pestaña, ya tenemos acceso a poder quitar esta coquina, dentro tiene una especie de pestaña para poder sacarla. clubscenic2 :: foroscenic2.com

Hay que acordarse de que a la hora de volver a montarlo, tiene unas pestañas a los lados, estas pestañas, van entre la la moqueta y una chapa de metal, tiene que ir entre las dos. clubscenic2 :: foroscenic2.com

Una vez fuera, vamos a desconectar el cable plano que lleva para dar luz a los parasoles, con la ayuda de un destornillador, apretamos la pestaña, para sacar el cable. clubscenic2 :: foroscenic2.com

Desmontamos la goma lateral de la puerta por donde vamos a pasar el cable clubscenic2 :: foroscenic2.com

También vamos a desmontar un poco la parte derecha donde va colocado el airbag (Tener mucho cuidado con esto), para poder pasar el cable y dar un toque profesional, así el cable no se vera... También desmontamos la parte derecha donde tenemos el botón de desconexión del airbag. clubscenic2 :: foroscenic2.com

Después de haber quitado la coquilla donde van los parasoles, vamos a desmontarla para poder ubicar el micrófono, tiene 3 puntos de soldadura caliente en el plástico, que se quitan perfectamente, y se nos queda dividida en dos partes, como muestra la imagen, y dentro veremos una pieza negra que la quitaremos. clubscenic2 :: foroscenic2.com

A continuación con unos de los soportes que trae el micrófono del parrot, lo vamos a ubicar dentro de la coquilla Como veis en la imágenes, este micrófono, entra perfectamente. clubscenic2 :: foroscenic2.com

Después de tener montado el micro, con la ayuda de una GUIA vamos a pasar el cable del micrófono clubscenic2 :: foroscenic2.com

También se desmonto la luz que tenemos encima de los parasoles, para poder trabajar bien con la guía. clubscenic2 :: foroscenic2.com

Al haber desmontado todo el lateral antes, podemos esconder bien el cable y sin que se vea nada. clubscenic2 :: foroscenic2.com

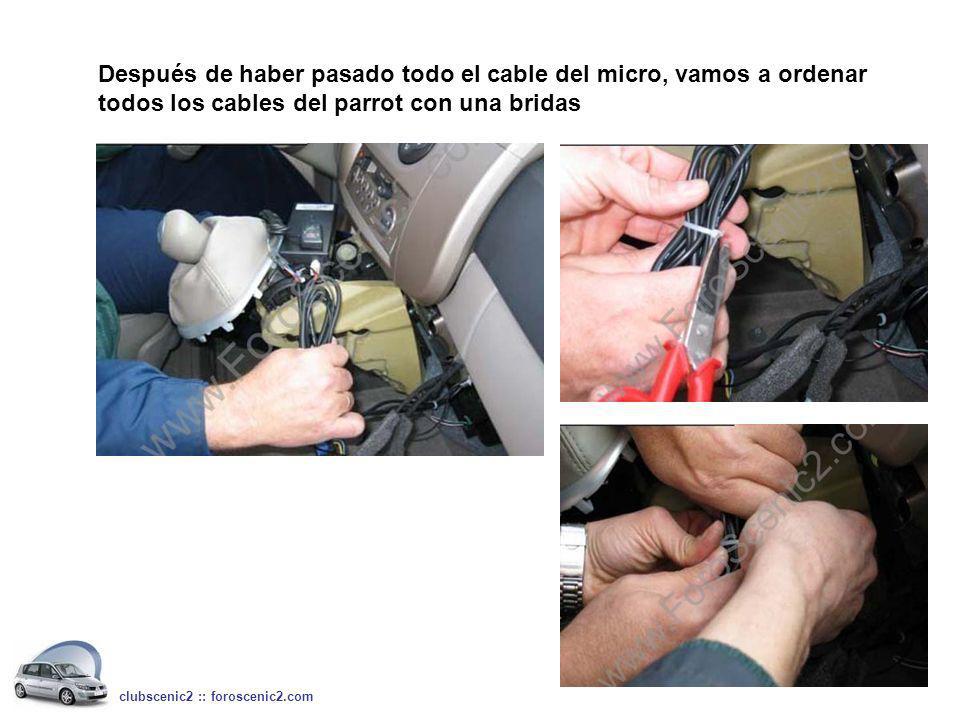

Después de haber pasado todo el cable del micro, vamos a ordenar todos los cables del parrot con una bridas clubscenic2 :: foroscenic2.com

Vamos a sujetar la parte mas ancho del parrot con velcro de doble cara en la pieza de metal que tenemos, no subirse mucho, porque si no, luego no encaja la pieza central. clubscenic2 :: foroscenic2.com

Ya por ultimo pasamos la botonera por la parte central, en una especie de rebaba que hay, con lo cual, lo único que se vera del parrot, será esto. Bueno esto es todo. Ya solo nos queda asociar el movil con el parrot. Yo he hecho la prueba, con un Sony-Ericsson T630, un nokia 3650, un siemens S55, y funciona perfectamente. Con el Sony, activado el ahorro de energía y las opciones vocales para colgar y descolgar sin utilizar la botonera. Con el nokia y el siemens, solamente hace falta dar al botón verde, decir el nombre de la persona y listo. clubscenic2 :: foroscenic2.com
