Controladores de Temperatura y Proceso

Presentación del tema: "Controladores de Temperatura y Proceso"— Transcripción de la presentación:

1 Controladores de Temperatura y Proceso
E5CZ Introducción

2 Controladores de Temperatura E5CZ
Mercado de los Controles de Temperatura y Proceso Ventas mundiales de 2008 U$ 847 millones Mercado Maduro

3 Controladores de Temperatura E5CZ
Mercado de los Controles de Temperatura y Proceso Tendencias Unidades por vender Precios promedio

4 Migración a tecnologías más sofisticadas
Controladores de Temperatura E5CZ Mercado de los Controles de Temperatura y Proceso Migración a tecnologías más sofisticadas Controladores PLCs, PCs, DCS

5 Controladores de Temperatura E5CZ
Mercado de los Controles de Temperatura y Proceso El crecimiento esperado de las economías emergentes en Asia, Europa Oriental y Latino América, y la necesidad de energía y eficiencia de la producción están impulsando la demanda de sensores y controladores de temperatura. En las economías emergentes la medición y el control se están estableciendo en mucha maquinaria y procesos, los cuáles se automatizan por primera vez, y se espera un crecimiento de la demanda de estas tecnologías.

6 Controladores de Temperatura E5CZ
Requerimientos de los clientes La confiabilidad y la precisión están entre los requerimientos más pedidos para cada tipo de producto. Que la operación sea sencilla, y que incluya control PID. Calidad y buena capacidad de Entradas y Salidas. Diagnóstico de los lazos o controladores que funcionan mal. Durabilidad. Simplicidad en el ajuste del lazo de control. Todos requiren algún tipo de conectividad.

7 Controladores de Temperatura E5CZ
Los problemas que quieren evitar los clientes La baja confiabilidad que pueda tener un equipo. Dificultad de aplicarlo a una solución. Dificultad de configurar, programar o ajustar. Dificultad de instalar, cablear y conectar el controlador.

8 Controladores de Temperatura E5CZ
Segmentación de mercado OEM/Integradores (El segmento más grande para controladores) Usuarios Finales La aplicación más grande Extrusión de Plástico Hornos Equipos pequeños de procesamiento farmacéutico La mayor tasa de crecimiento Tratamiento de desechos

9 Controladores de Temperatura E5CZ
Aplicaciones típicas: Industria de envasado. Los OEMs e Integradores relacionados con la industria del envasado son los que más consumen.

10 Controladores de Temperatura E5CZ
Aplicaciones típicas: Industria de envasado. Razones Permitir la distribución eficiente del alimento. Mantener la higiene Proteger los nutrientes y el sabor. Reducir el desperdicio de alimento. Aumentar la disponibilidad de alimentos. Recolectar información del producto.

11 Controladores de Temperatura E5CZ
Aplicaciones típicas: Industria de envasado. Procesos Típicos Materia prima. Manejo de ingredientes. Equipo de moldeo. Equipo de proceso térmico. Procesamiento de baja temperatura. Equipos de envasado.

12 Controladores de Temperatura E5CZ
Aplicaciones típicas: Industria de envasado. Envasadora vertical Como mínimo, este tipo de máquinas requieren 2 controles de temperatura para las funciones de sellado.

13 Controladores de Temperatura E5CZ
Aplicaciones típicas: Industria de envasado. Envasadora horizontal Las envasadoras horizontales tienen varios controladores por máquina para todas las funciones de sellado.

14 Controladores de Temperatura E5CZ
Aplicaciones típicas: Industria de envasado. Túneles de termocontraíble La aplicación de etiquetas o envases termocontraíbles requiere de muchas zonas controladas, para generar un perfil de temperatura apropiado para el material.

15 Controladores de Temperatura E5CZ
Aplicaciones típicas: Industria de alimentos y bebidas La mayoría de los procesos están relacionados con el control de temperatura! Cocción, fritura, fermentación, enfriamiento, calentamiento, secado, esterilización...

16 Controladores de Temperatura E5CZ
Aplicaciones típicas: Industria de plásticos La industria del plástico para envasado requiere gran cantidad de maquinaria para la fabricación de plásticos, y se utilizan grandes volúmenes de controladores de temperatura.

17 Controladores de Temperatura y Proceso
E5CZ / E5CZ-U

18 Controladores de Temperatura E5CZ
Amplia gama de modelos

19 Controladores de Temperatura E5CZ
Este exitoso controlador de temperatura de 48×48-mm de uso general es ahora aún mejor • Modelos de controladores con entrada de termocupla o análoga. • Tiempos de muestreo más rápidos: 250 ms. • Salida de 4-20 mA para envío a registradores. • Modelos con Alarma de Lazo Roto (LBA) y de Falla de Calefactor (HS) disponibles. • Facilidad de ajuste con display de 11 segmentos. • Indicación de que la configuración está en modo protegido. • Control manual. • Protocolo Modbus en los modelos con comunicaciones. • Cable de conversion USB-Serie para programación.

20 Controladores de Temperatura E5CZ

21 Controladores de Temperatura E5CZ

22 Controladores de Temperatura E5CZ

23 Controladores de Temperatura E5CZ

24 Controladores de Temperatura E5CZ

25 Controladores de Temperatura E5CZ

26 Controladores de Temperatura E5CZ
Especificaciones

27 Controladores de Temperatura E5CZ
Funcionalidad de alta prestación Control Calentamiento - Enfriamiento Salida de transferencia (en algunos modelos) Alarma de Lazo Roto Multiples referencias (Set Points) Limitador de salida de control Filtro digital de entrada Salida manual Auto-tuning Self-tuning Desplazamiento de entrada de temperatura Run/stop Funciones de protección

28 ¿Por qué comprar? E5CZ / E5CZ-U

29 Controladores de Temperatura E5CZ
Repasando los requerimientos de los clientes Los controladores E5CZ cumplen con los requerimientos de los usuarios: Confiabilidad y Precisión. Operación sea sencilla. Control PID. Calidad y buena capacidad de Entradas y Salidas. Diagnóstico de los lazos o controladores que funcionan mal. Durabilidad. Simplicidad en el ajuste del lazo de control. Todos requiren algún tipo de conectividad.

30 Capacidad de Entradas y Salidas
¿Por qué comprar E5CZ? Omron Ventaja Beneficio al cliente E5CZ Entrada Multi-Sensor • Más flexibilidad - Menos stock requerido.  Capacidad de Entradas y Salidas • Termocuplas y Termorresistencia Corrección de entrada de temperatura de 2 puntos • Permite ajustar en línea la variable de proceso de acuerdo a la dinámica del proceso. • Control de temperatura más preciso.

31 Facilidad y seguridad de operación
¿Por qué comprar E5CZ? Omron Ventaja Beneficio al cliente E5CZ Facilidad y seguridad de operación Gran display LCD de 11 Segmentos • Más fácil de leer a distancias mayores. Método de ajuste desde el panel. • Permite una configuración rápida y sencila. Protección con clave • Evita el acceso no autorizado a los ajustes.

32 Capacidad de control y precisión
¿Por qué comprar E5CZ? Omron Ventaja Beneficio al cliente E5CZ Capacidad de control y precisión Control PID • Ajuste automático para tener la mejor prestación del control de temperatura durante la puesta en marcha y producción. • Puesta en marcha más rápida. • Excelente precisión • Mejor calidad en los productos. • Permite la corrección aún con disturbios del proceso y ante cambios del valor de referencia.

33 Capacidad de control y precisión
¿Por qué comprar E5CZ? Omron Ventaja Beneficio al cliente E5CZ Capacidad de control y precisión Auto y Self Tuning • Permite que los operadores seleccionar un 2do modo de ajuste para encontrar los parámetros óptimos de control. • Ideal para aplicaciones con tiempos muertos largos Salida manual • Permite a los operadores a tomar el control manualmente. • Ej: Los operadores pueden proteger o seguir de manera segura el proceso aún cuando falle el sensor.

34 ¿Por qué comprar E5CZ? Omron Ventaja Beneficio al cliente E5CZ
Alarma de Lazo Roto (LBA) • Detecta que el lazo de control no esta respondiendo como debe.  Diagnóstico • Indica que el sensor no está midiendo correctamente, o que el actuador no está permitiendo controlar el proceso. Alarma de calefactor quemado (HS) • Detecta un calefactor abierto o un corto en el Relé de Estado Sólido. • Aseguran buena calidad del producto. Retardo en la salida de alarma • Evita que se disparen alarmas innecesarias debido a disturbios esperados. • Tiempo de parada y fuera de servicio reducidos: Ej: Caída de la temperatura debido a una nueva carga del horno.

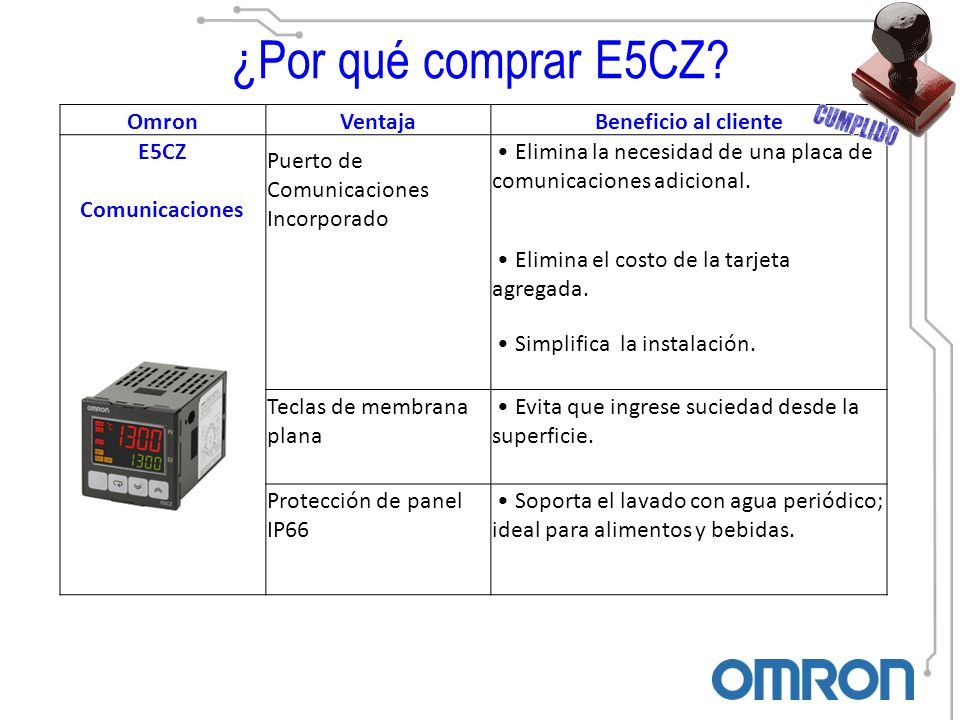

35 ¿Por qué comprar E5CZ? Omron Ventaja Beneficio al cliente E5CZ
Comunicaciones Puerto de Comunicaciones Incorporado • Elimina la necesidad de una placa de comunicaciones adicional. • Elimina el costo de la tarjeta agregada. • Simplifica la instalación. Teclas de membrana plana • Evita que ingrese suciedad desde la superficie. Protección de panel IP66 • Soporta el lavado con agua periódico; ideal para alimentos y bebidas.
