1 Análisis de la Trayectoria
Ciclo de Procesamiento de la Escena del Crimen Análisis de la Trayectoria Policía Estatal de Nuevo México Departamento de Investigaciones Criminales Equipo de Investigación de la Escena del Crimen

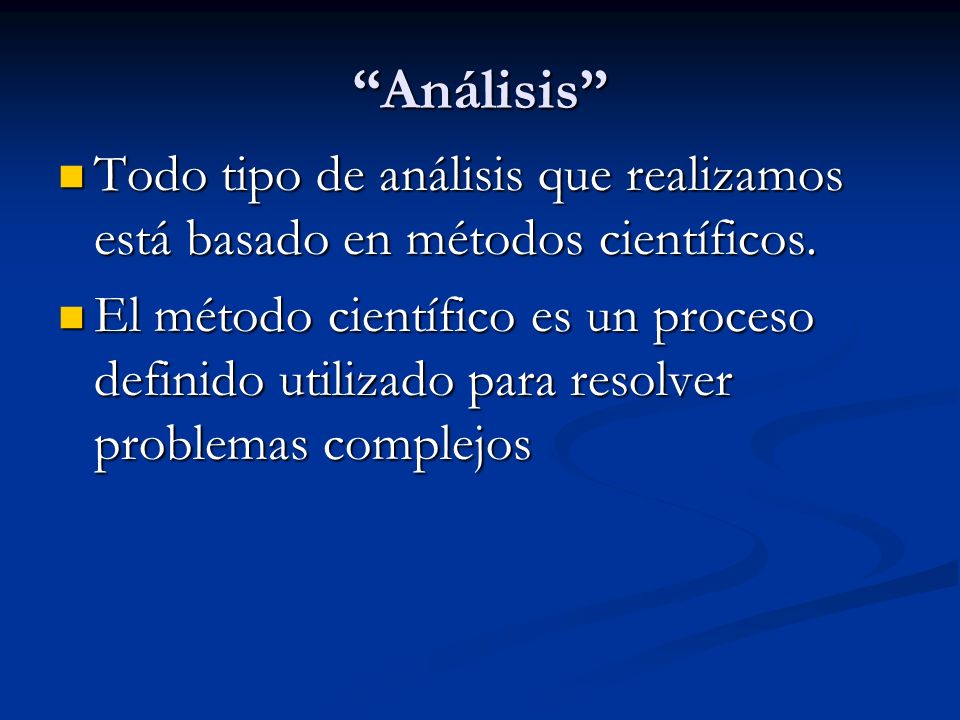

2 “Análisis” Todo tipo de análisis que realizamos está basado en métodos científicos. El método científico es un proceso definido utilizado para resolver problemas complejos

3 Método Científico Conclusión.
Definición del Problema o de la Pregunta. Recolección de información-datos para resolver el problema Verificar la hipótesis. Organización de la información Establecimiento de una hipótesis

4 Análisis y Reconstrucción de la Escena del Crimen
Al tratar de determinar “lo sucedido” buscamos describir una serie de eventos. Sin embargo, no siempre podremos determinar lo que sucedió en dicha serie de eventos. Solo podemos ofrecer la mejor explicación de la serie de eventos cuando nos basamos en la información que está disponible. Siempre estamos en la mejor disposición de revisar nuestro análisis cuando nos presentan nueva información.

5 Reconstrucción En lo que respecta la reconstrucción de la escena del crimen, buscamos determinar lo QUE SUCEDIÓ y no POR QUÉ SUCEDIÓ. Cuando reconstruimos la escena de un crímen, sólo documentamos lo que puede ser empíricamente comprobado con base a la observación y la experimentación

6 Análisis de la Trayectoria
Análisis de la trayectoria de la bala, mientras está en el aire Es una fotografía del momento Demuestra la relación entre una arma de fuego y el objetivo

7 Terminología Perforar – atravesar/ pasar de un extremo a otro
Penetrar – entra y se queda dentro Impacto primario – el primer impacto Segundo, tercer, etc. impactos – cualquier impacto después del primero

8 Precauciones Las balas viajan en líneas curvas
Sin embargo, estimamos la trayectoria de la bala con una línea recta Debes considerar diversas cosas Rebotes Inflexiones Variaciones en las superficies Objetos que intervienen El movimiento y la velocidad de un vehículo en movimiento La biomecánica del cuerpo humano

9 Otras Precauciones Tu conocimiento sobre el arma de fuego
Patrón de salida Patrones de punteo Cargas de polvo de munición Altura y peso de El que dispara o los que disparan La Victima(s) No todo mundo dispara las armas de la misma manera Capacitación y experiencia Los muebles y los vehículos se pueden moverse

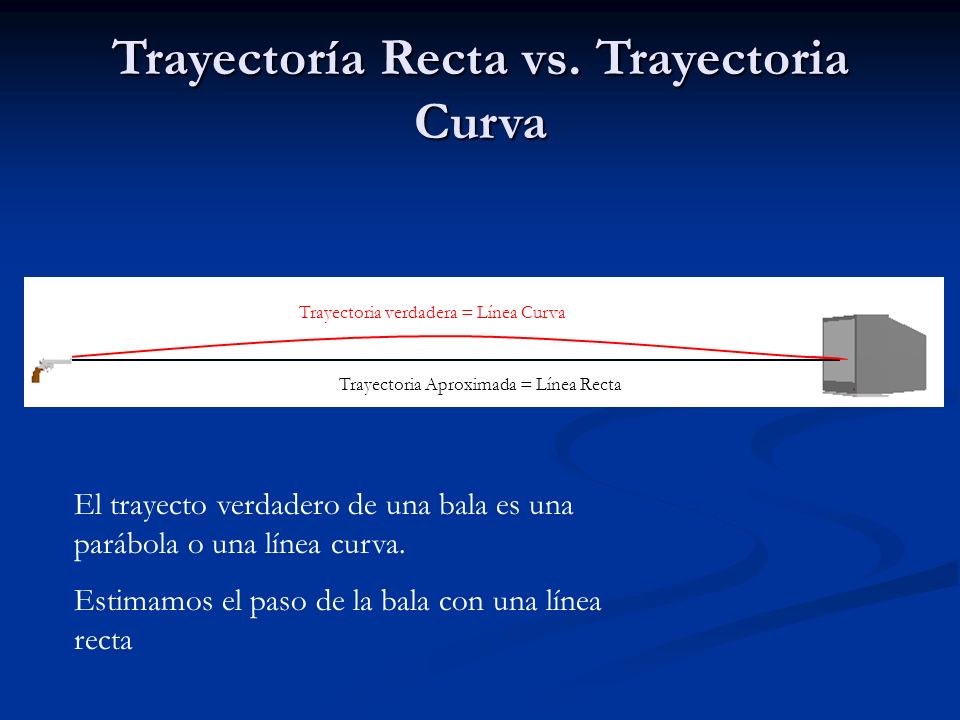

10 Trayectoría Recta vs. Trayectoria Curva
Trayectoria verdadera = Línea Curva Trayectoria Aproximada = Línea Recta El trayecto verdadero de una bala es una parábola o una línea curva. Estimamos el paso de la bala con una línea recta

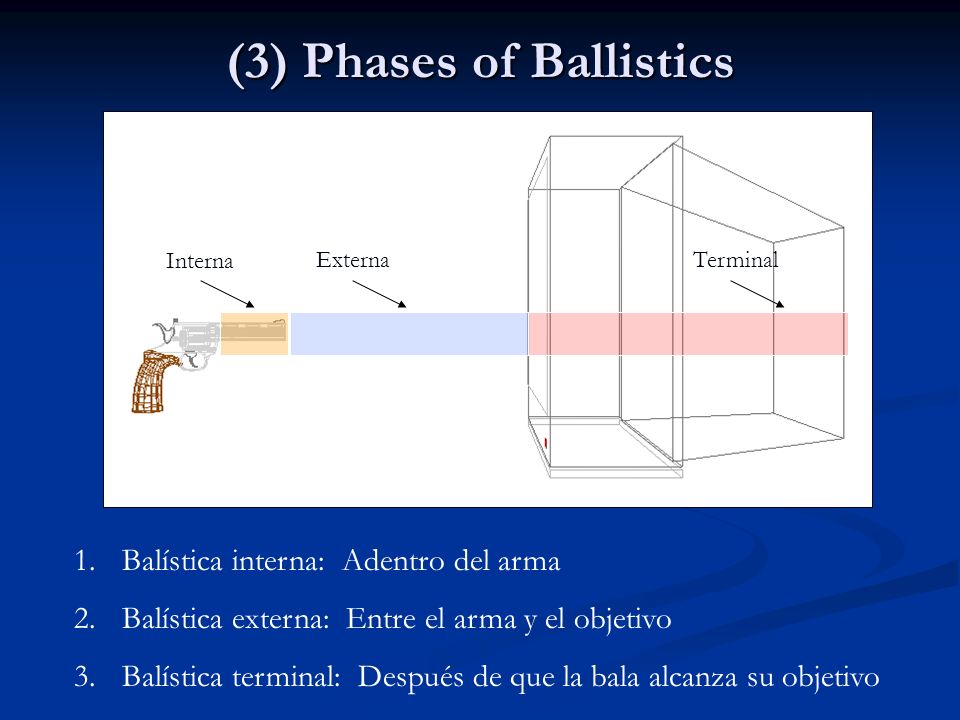

11 (3) Phases of Ballistics
Interna Externa Terminal Balística interna: Adentro del arma Balística externa: Entre el arma y el objetivo Balística terminal: Después de que la bala alcanza su objetivo

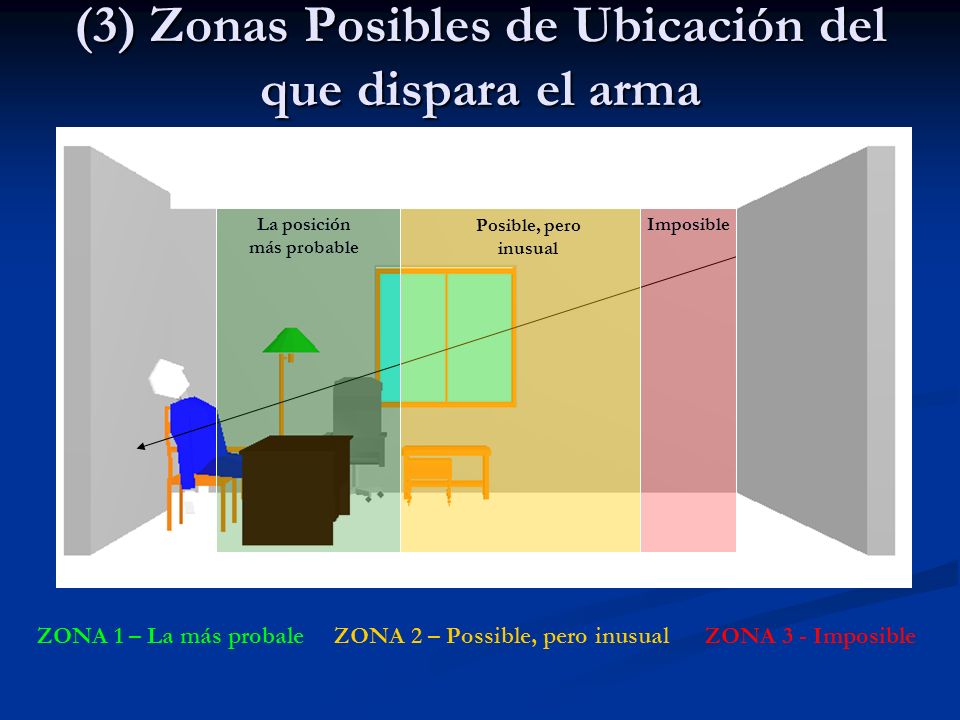

12 (3) Zonas Posibles de Ubicación del que dispara el arma
La posición más probable Posible, pero inusual Imposible ZONA 1 – La más probale ZONA 2 – Possible, pero inusual ZONA 3 - Imposible

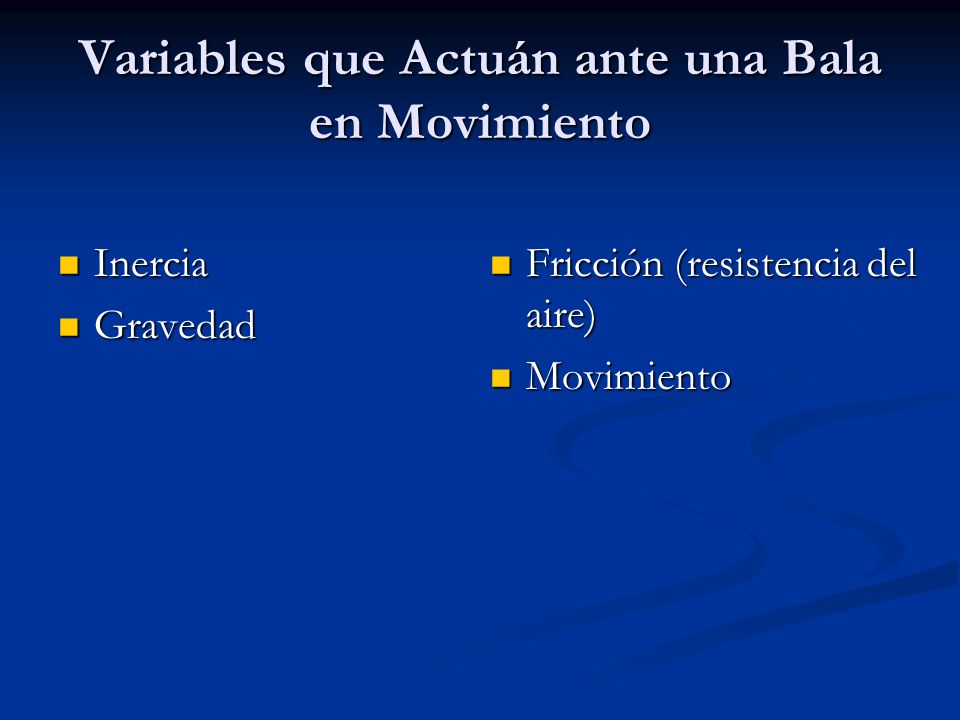

13 Variables que Actuán ante una Bala en Movimiento
Inercia Gravedad Fricción (resistencia del aire) Movimiento

14 Los siguientes puntos pueden ser útiles para contestar algunas preguntas:
Número de participantes Ubicación de los participantes Posición /orientación de los participantes Número y tipo de armas de fuego Dirección de la trayectoria de la bala Secuencia de eventos

15 Herramientas Utilizadas para Visualizar la Trayectoria
Baqueta/sondas – corto alcance Cordones – mediano alcance Láser – largo alcance

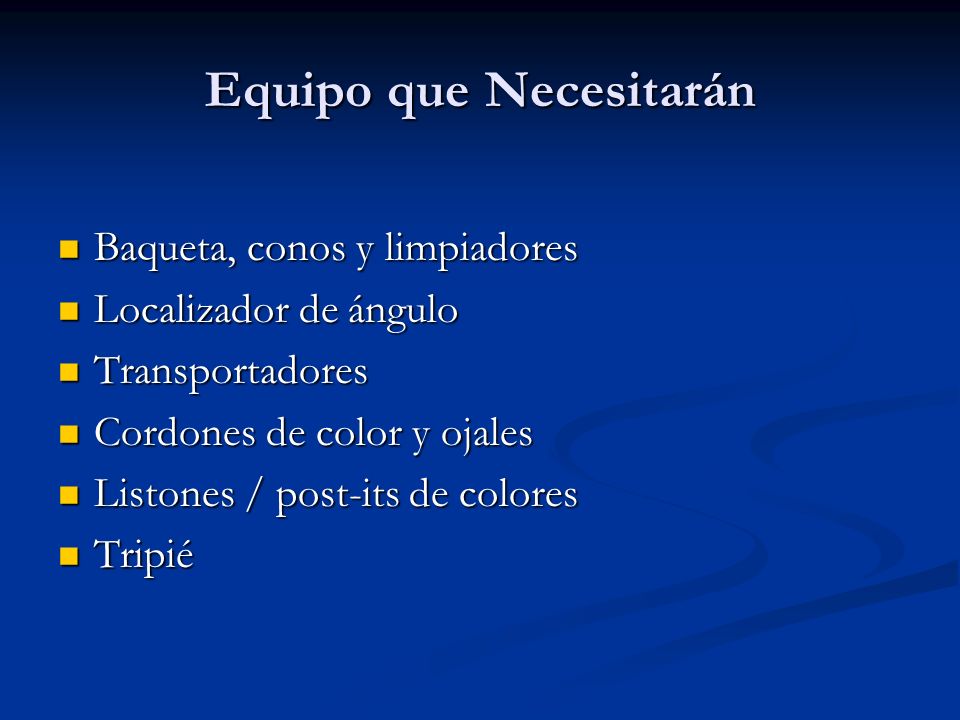

16 Equipo que Necesitarán
Baqueta, conos y limpiadores Localizador de ángulo Transportadores Cordones de color y ojales Listones / post-its de colores Tripié

17 Equipo que Necesitarán
Cinta de medir Línea de gis y plumb bob Calculadora científica Láser Escaleras Cámaras

18 Información Útil Posible ubicación del que disparó o de los que dispararon Posible ubicación de la(s) victima (s) Número de veces y secuencia de los disparos Tipo y calibre de las armas de fuego

19 Dos Puntos de Referencia
La trayectoria de la bala se determina con mayor precisión cuando la bala atraviesa dos o más superficies sólidas

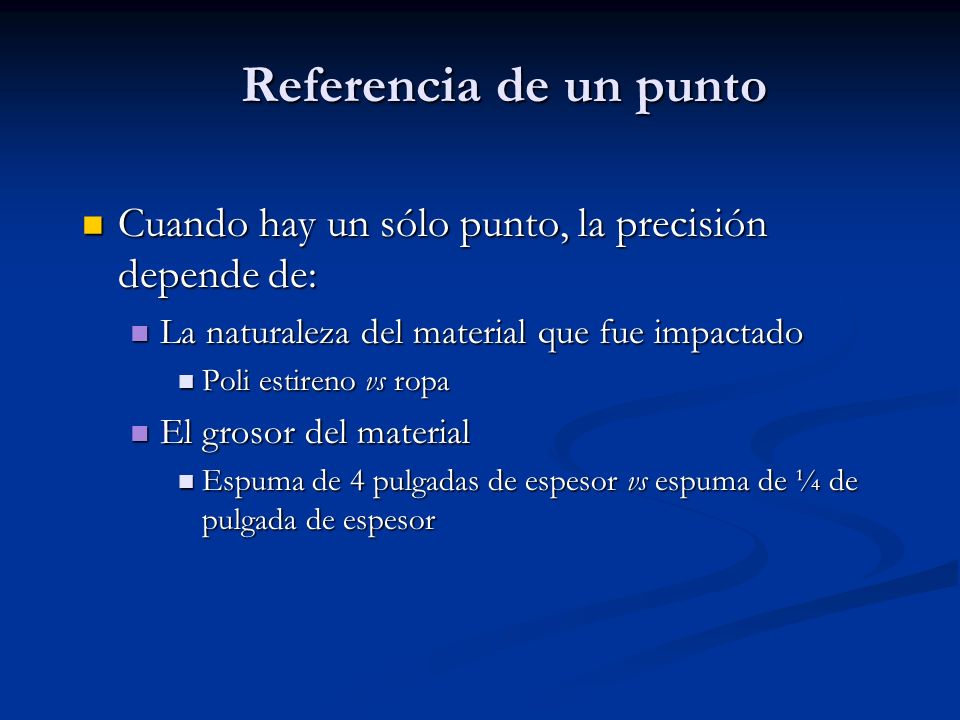

20 Referencia de un punto Cuando hay un sólo punto, la precisión depende de: La naturaleza del material que fue impactado Poli estireno vs ropa El grosor del material Espuma de 4 pulgadas de espesor vs espuma de ¼ de pulgada de espesor

21 Documentación de la trayectoria
Diagrama aéreo Diagrama de elevación Diagrama amplio (vista panorámica con paredes dobladas)

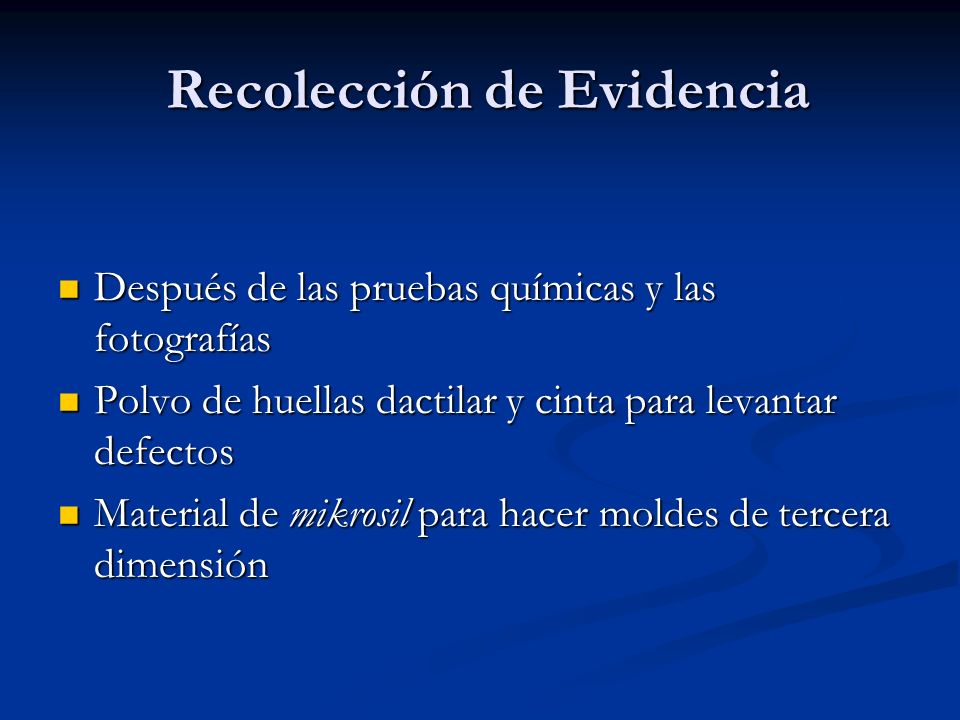

22 Recolección de Evidencia
Después de las pruebas químicas y las fotografías Polvo de huellas dactilar y cinta para levantar defectos Material de mikrosil para hacer moldes de tercera dimensión

23

24

25

26

27 Por lo Menos Dos Puntos de Referencia

28 DOCUMENTACIÓN DE VEHÍCULOS
Ubicando el vehículo Línea central del vehículo Línea secundaria de referencia paralela al eje del vehículo- centro de las llantas Referencia vertical

29 Entrada y Salida

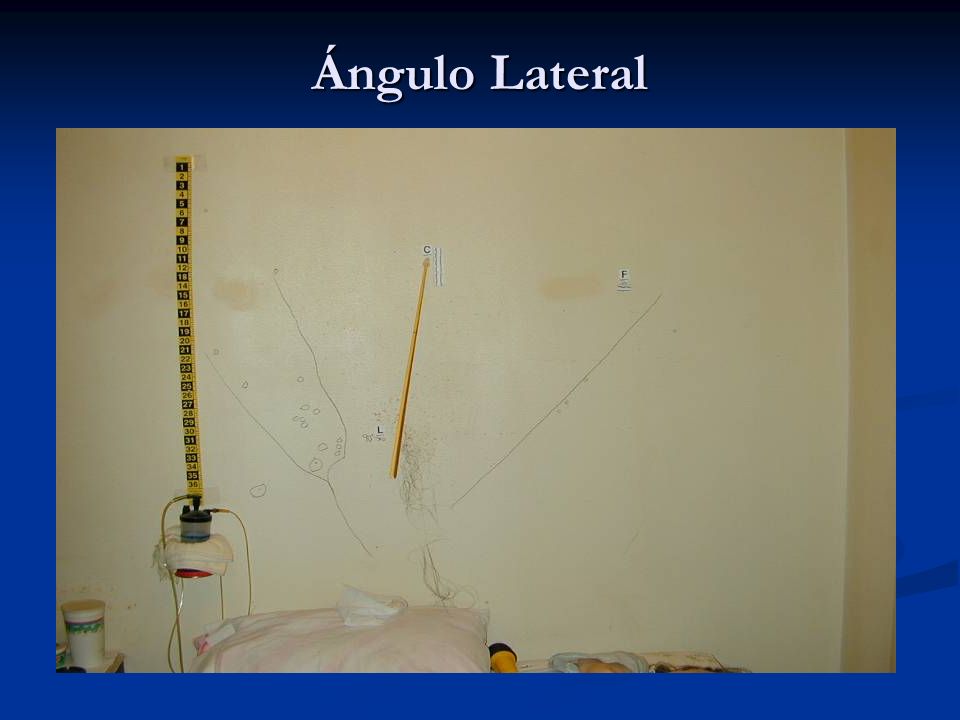

30 Ángulo Lateral

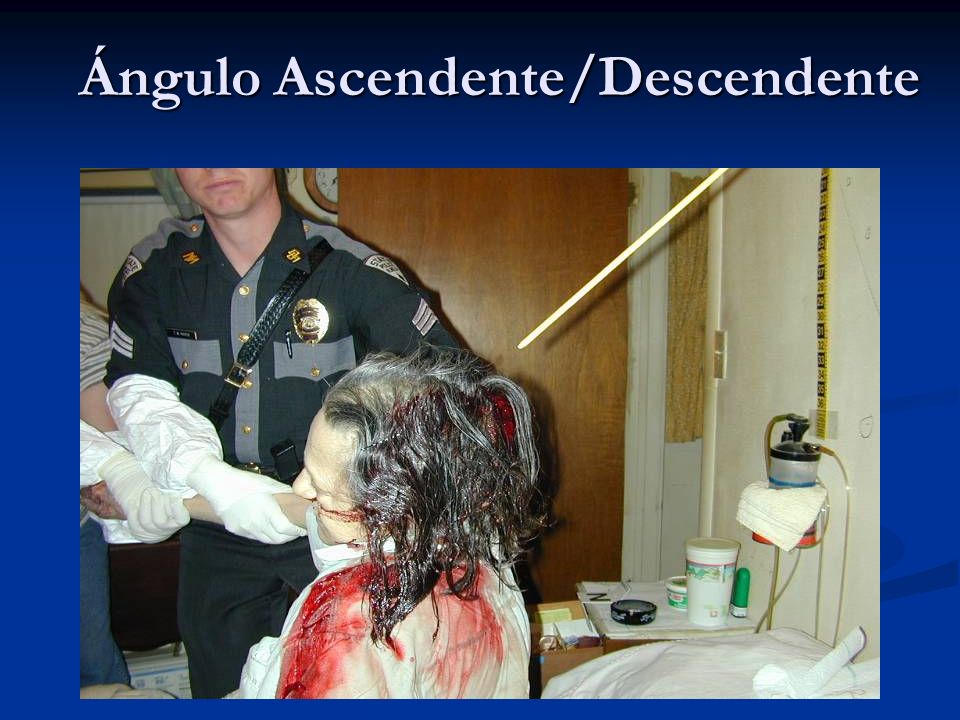

31 Ángulo Ascendente/Descendente

32 Ángulo

33 ELEVACIONES

34 ELEVACIONES

35 POSICIONES

36 POSICIONES

37 POSICIÓN DE LAS VÍCTIMAS

38 CALIBRES

39 VEHÍCULO EN MOVIMIENTO

40 DIAGRAMA DEL VEHÍCULO

41

42 DISTANCIA Y RESOLUCIÓN DE LA BOCA DEL ARMA DE FUEGO
Estas resoluciones son tan solo aproximaciones. Algunas variables que pueden afectar las distancias: El tamaño del arma El calibre del arma La cantidad de polvo en el cartucho Algunas personas recargan sus cartuchos Objetos intermedios (ropa, etc.)

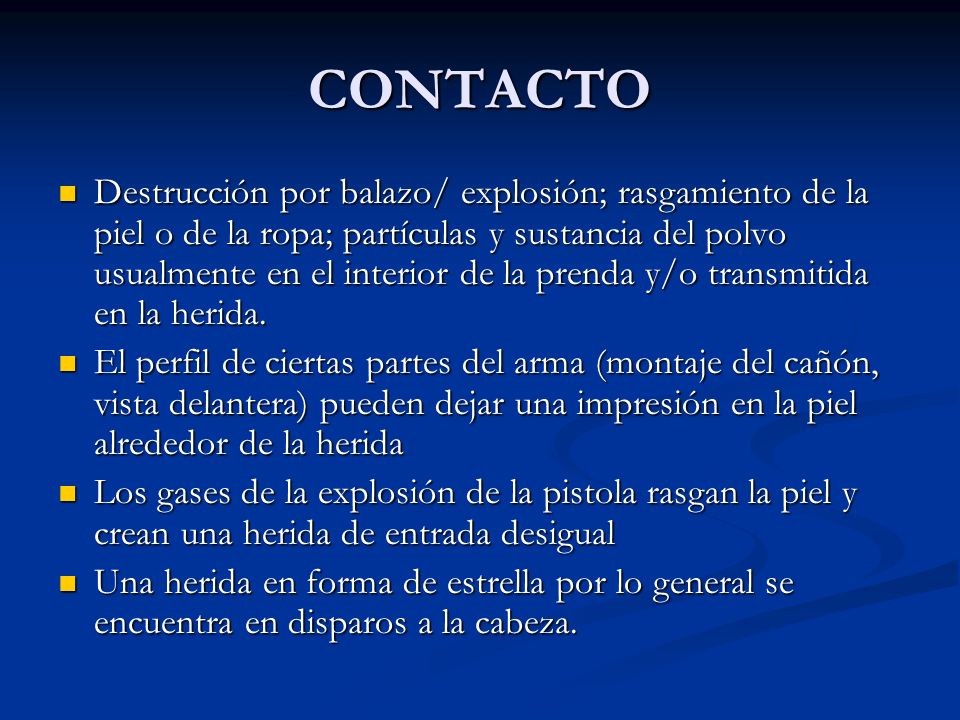

43 CONTACTO Destrucción por balazo/ explosión; rasgamiento de la piel o de la ropa; partículas y sustancia del polvo usualmente en el interior de la prenda y/o transmitida en la herida. El perfil de ciertas partes del arma (montaje del cañón, vista delantera) pueden dejar una impresión en la piel alrededor de la herida Los gases de la explosión de la pistola rasgan la piel y crean una herida de entrada desigual Una herida en forma de estrella por lo general se encuentra en disparos a la cabeza.

44 HERIDA EN FORMA DE ESTRELLA

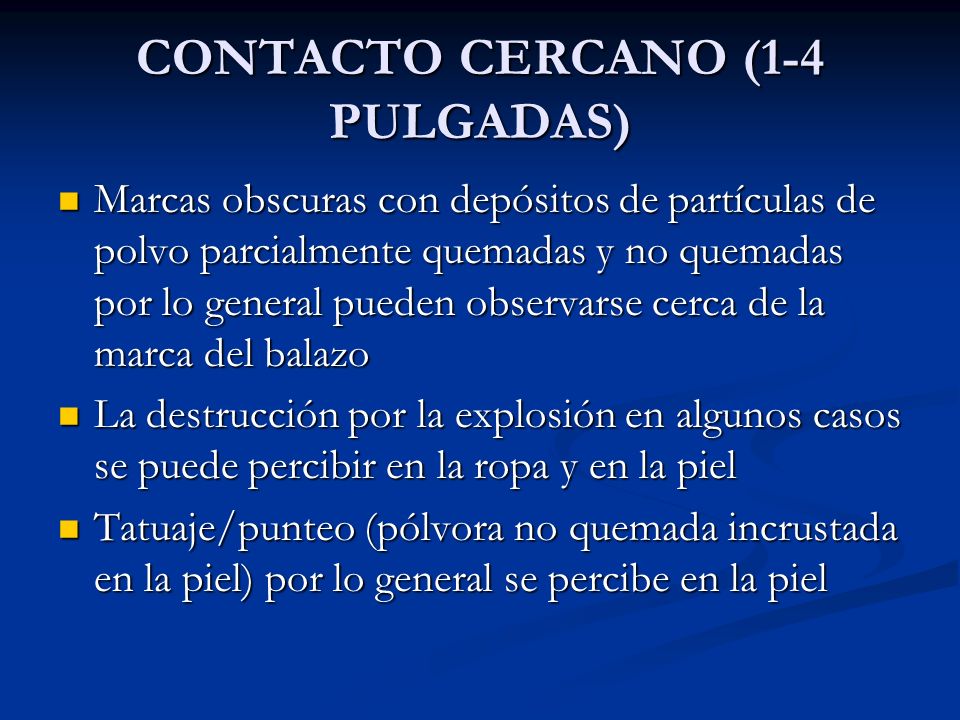

45 CONTACTO CERCANO (1-4 PULGADAS)
Marcas obscuras con depósitos de partículas de polvo parcialmente quemadas y no quemadas por lo general pueden observarse cerca de la marca del balazo La destrucción por la explosión en algunos casos se puede percibir en la ropa y en la piel Tatuaje/punteo (pólvora no quemada incrustada en la piel) por lo general se percibe en la piel

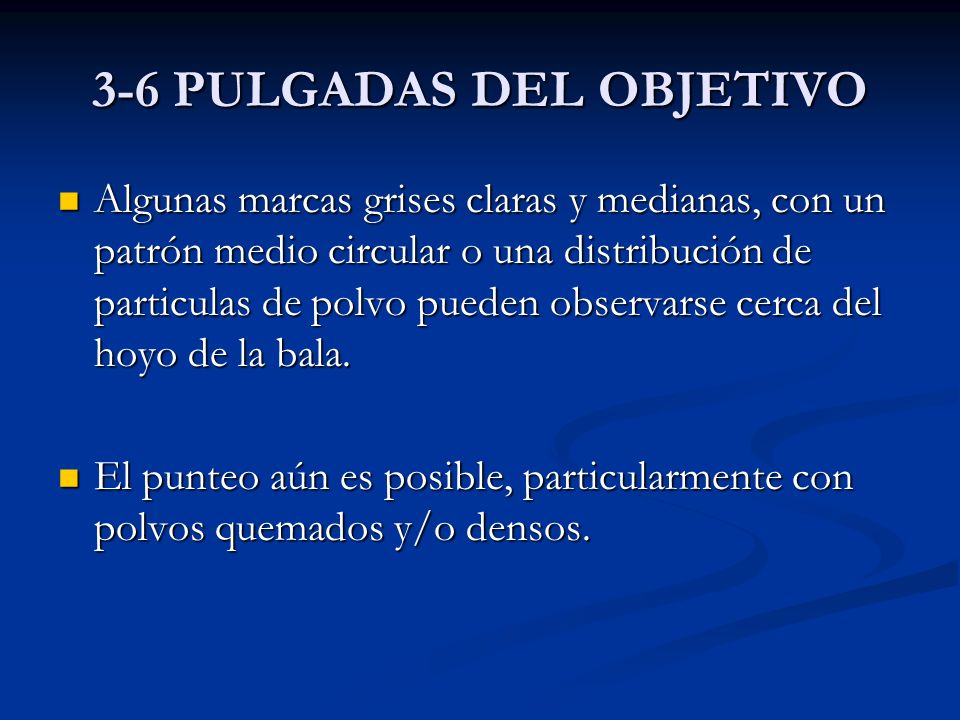

46 3-6 PULGADAS DEL OBJETIVO
Algunas marcas grises claras y medianas, con un patrón medio circular o una distribución de particulas de polvo pueden observarse cerca del hoyo de la bala. El punteo aún es posible, particularmente con polvos quemados y/o densos.

47 ¿A qué distancia cree que se hizo este disparo?

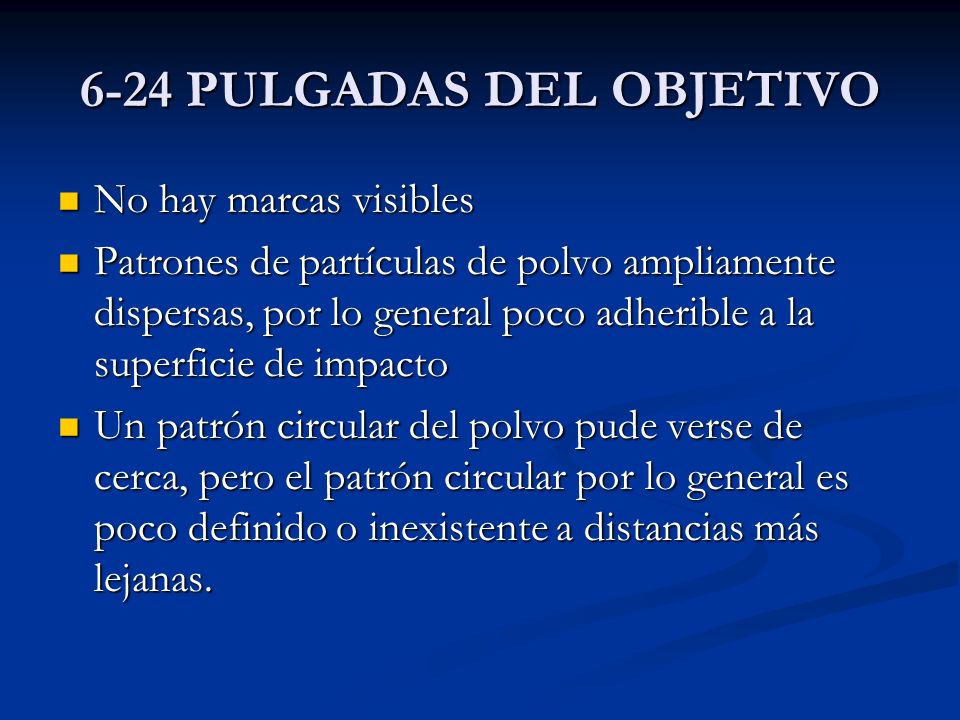

48 6-24 PULGADAS DEL OBJETIVO
No hay marcas visibles Patrones de partículas de polvo ampliamente dispersas, por lo general poco adherible a la superficie de impacto Un patrón circular del polvo pude verse de cerca, pero el patrón circular por lo general es poco definido o inexistente a distancias más lejanas.

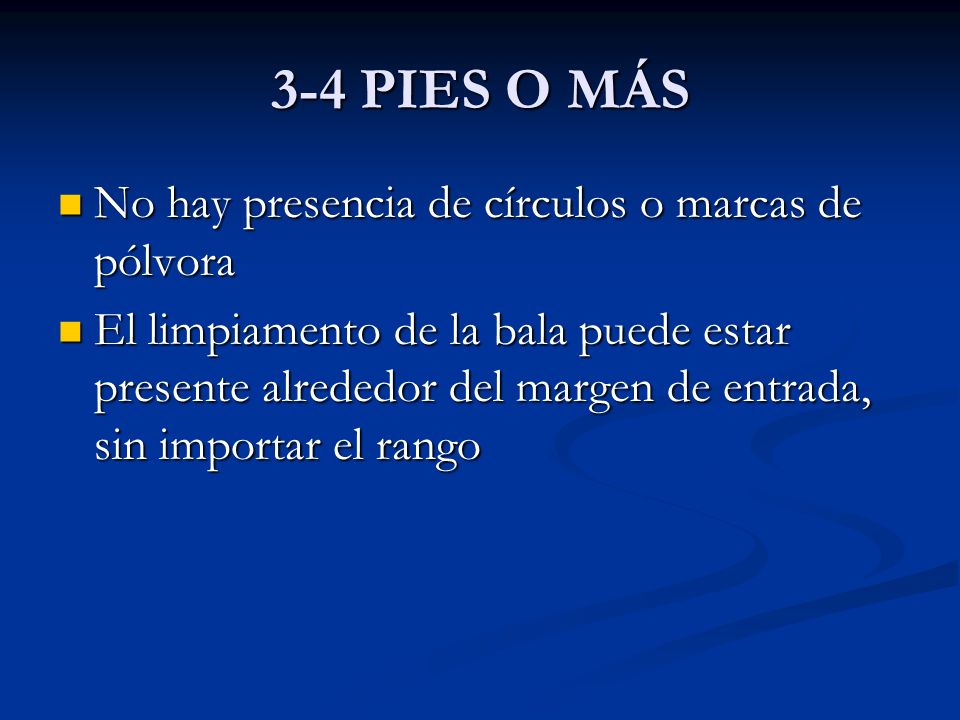

49 3-4 PIES O MÁS No hay presencia de círculos o marcas de pólvora
El limpiamento de la bala puede estar presente alrededor del margen de entrada, sin importar el rango

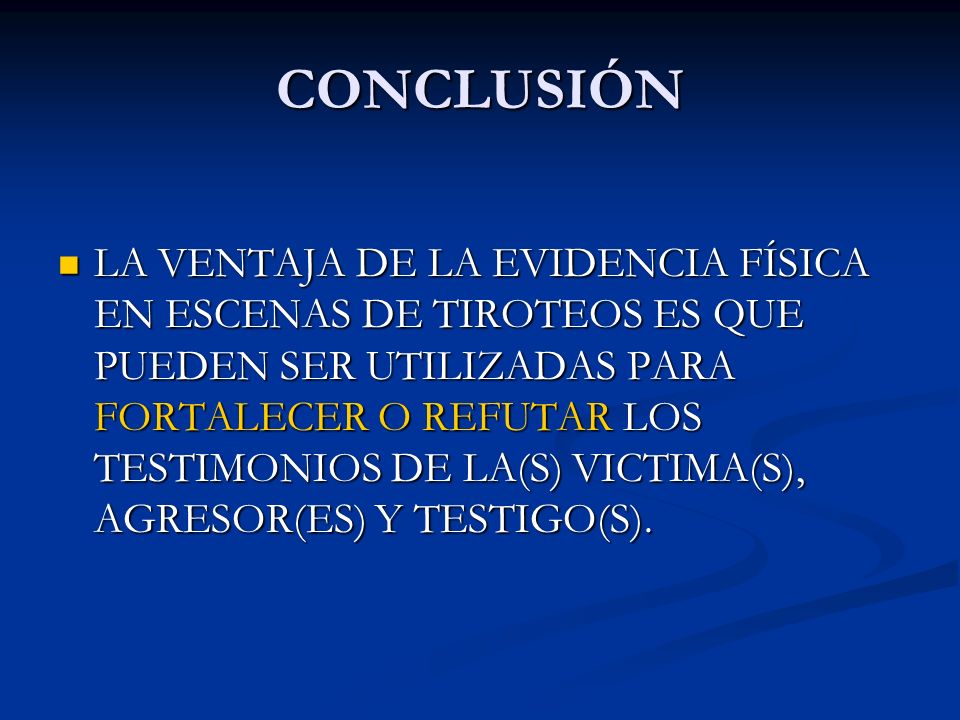

50 CONCLUSIÓN LA VENTAJA DE LA EVIDENCIA FÍSICA EN ESCENAS DE TIROTEOS ES QUE PUEDEN SER UTILIZADAS PARA FORTALECER O REFUTAR LOS TESTIMONIOS DE LA(S) VICTIMA(S), AGRESOR(ES) Y TESTIGO(S).
