1 REDES DE COMPUTADORAS 2ª sesión

2 REDES TCP/IP 1 7 6 5 4 3 2 CAPA INFORMACION PROTOCOLOS EQUIPOS
Datos de Usuario HTTP, FTP, HTTPS, SMPT, POP3, FIREWALL 6 formato de datos DATOS USUARIO TXT, WAV, MP3 5 Datos de acceso, sesion ID_CERT FIREWALL, GATEWAY, PROXIE 4 Conexiones de puerto a puerto SEGMENTO 4340, 80, 8080, 3600, 21, UDP, TCP, SPX  firewall, SWITCH, ROUTER 3 Direccion IP origen + IP destino PAQUETE IP, EIRP, GIRP, ipx, ospf, BGP routers, switches,FW 2 Manejo de MAC Frame 0C:A2:23:25:CF:DE bridges, switches,FW 1 bits CABLADO, MICROONDAS, RADIO, RS232, RJ45, RJ11, NIC

3 REDES TCP/IP TRAMA ETHERNET : Es el formato a través del cual las transmisiones bajo esta plataforma tecnológica acomodan la información par la emisión y recepción de los datos, la misma posee los siguientes campos:

4 REDES TCP/IP TRAMA ETHERNET : MUESTRA CON WIRE SHARK

5 REDES TCP/IP A B C D E

6 REDES TCP/IP ¿Cómo saber si una Dirección IP es de Red, Subred, Broadcast o Host? Con la IP /16 obtener los datos mencionados Con la IP /16 obtener los datos mencionados Con la IP /11 obtener los datos mencionados

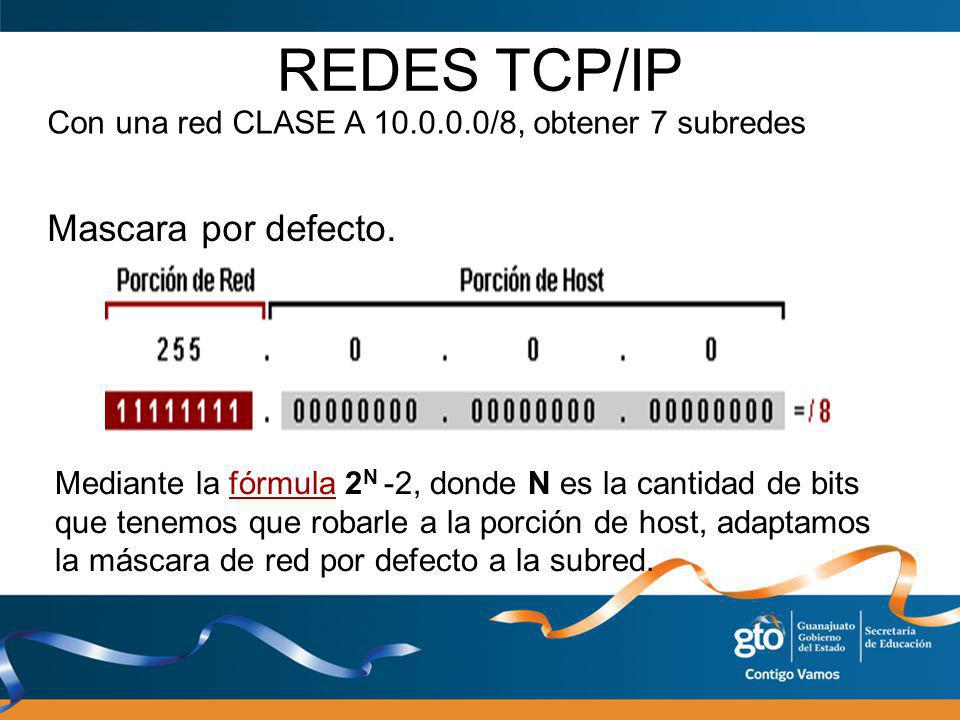

7 REDES TCP/IP Mascara por defecto.
Con una red CLASE A /8, obtener 7 subredes Mascara por defecto. Mediante la fórmula 2N -2, donde N es la cantidad de bits que tenemos que robarle a la porción de host, adaptamos la máscara de red por defecto a la subred.

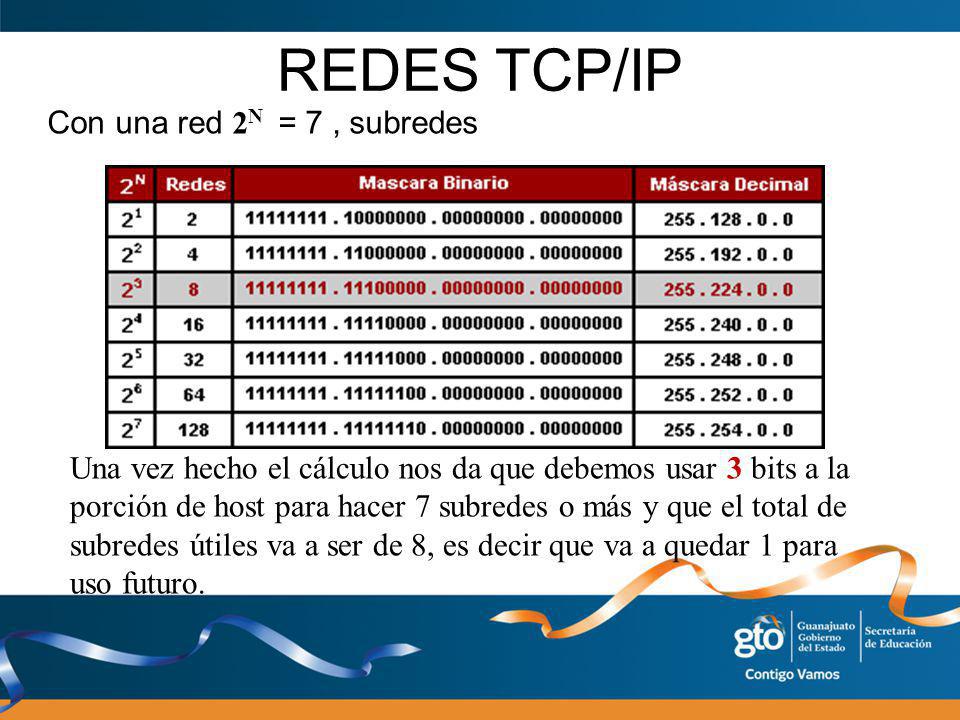

8 REDES TCP/IP Con una red 2N = 7 , subredes
Una vez hecho el cálculo nos da que debemos usar 3 bits a la porción de host para hacer 7 subredes o más y que el total de subredes útiles va a ser de 8, es decir que va a quedar 1 para uso futuro.

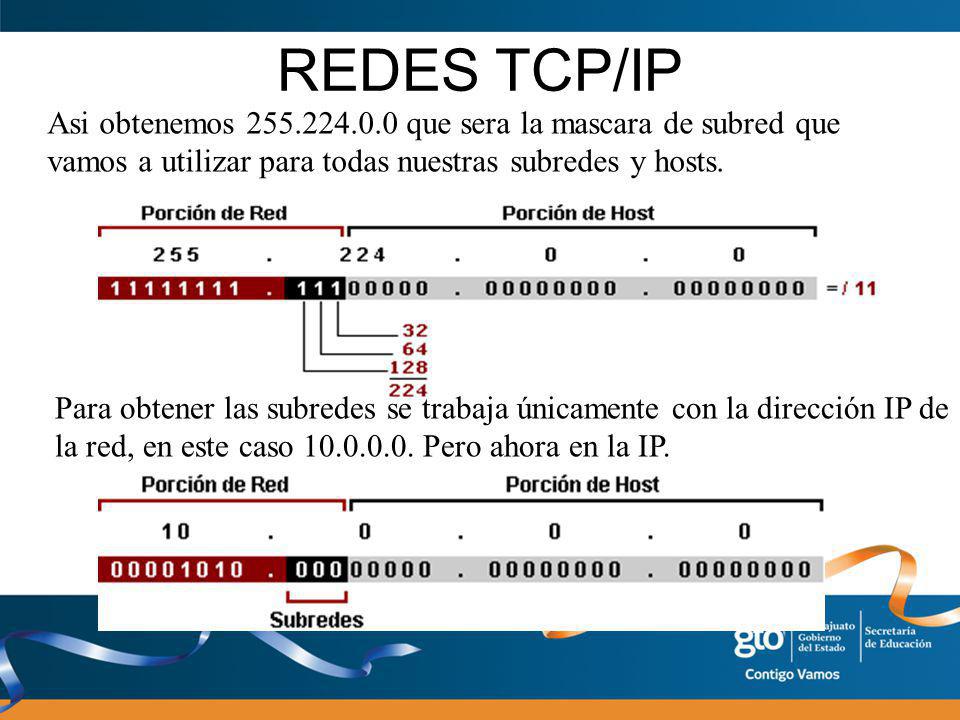

9 REDES TCP/IP Asi obtenemos que sera la mascara de subred que vamos a utilizar para todas nuestras subredes y hosts. Para obtener las subredes se trabaja únicamente con la dirección IP de la red, en este caso Pero ahora en la IP.

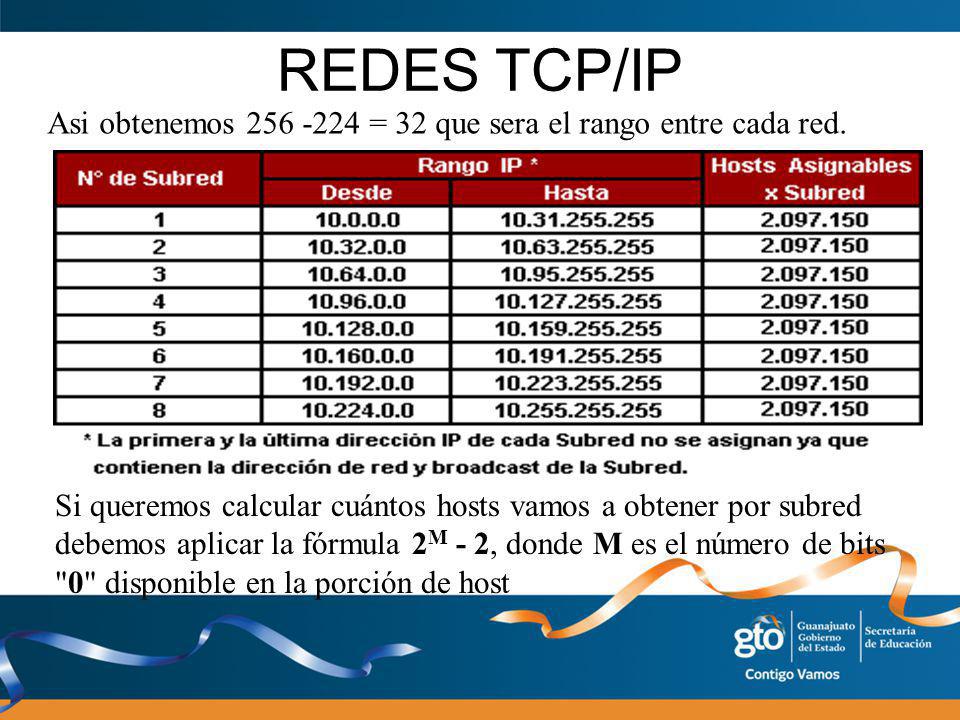

10 REDES TCP/IP Asi obtenemos = 32 que sera el rango entre cada red. Si queremos calcular cuántos hosts vamos a obtener por subred debemos aplicar la fórmula 2M - 2, donde M es el número de bits "0" disponible en la porción de host

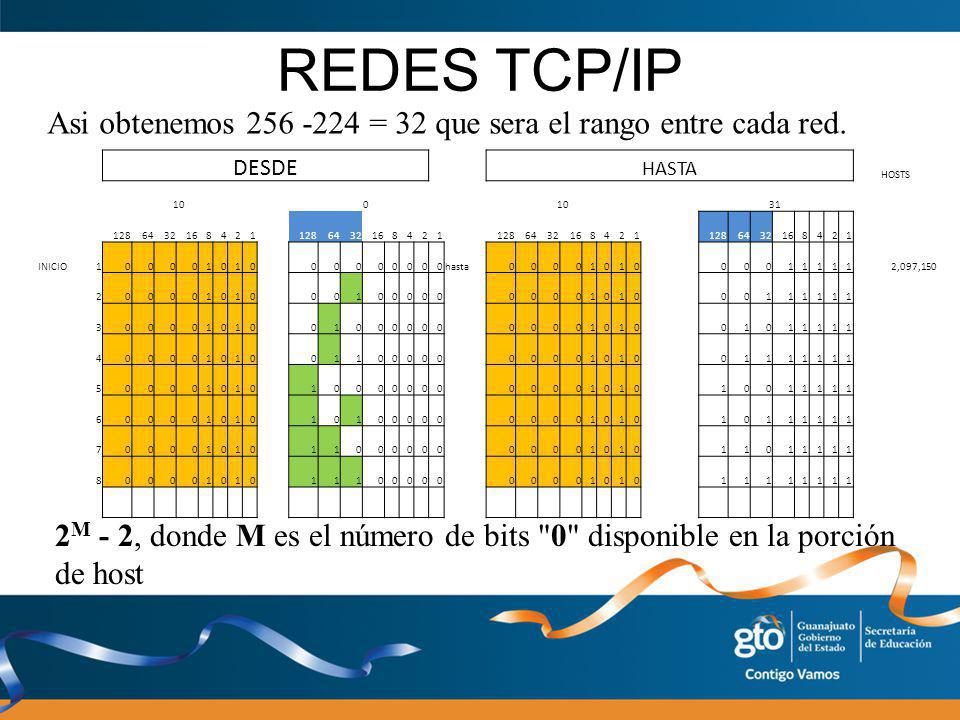

11 REDES TCP/IP Asi obtenemos = 32 que sera el rango entre cada red. DESDE HASTA HOSTS 10 31 128 64 32 16 8 4 2 1 INICIO hasta 2,097,150 3 5 6 7 2M - 2, donde M es el número de bits "0" disponible en la porción de host

12 Cableado Estructurado
Teoria y Normas

13 GRACIAS
