1 © 2007 Cisco Systems, Inc. All rights reserved.Cisco PublicNew CCNA 407 1 Sistemas de Redes AS-IN-400-2

2 © 2007 Cisco Systems, Inc. All rights reserved.Cisco PublicNew CCNA 407 2 Redes de área local (LAN) Las LAN constan de los siguientes componentes: Computadores Tarjetas de interfaz de red Dispositivos periféricos Medios de networking Dispositivos de networking Algunas de las tecnologías comunes de LAN son: Ethernet Token Ring FDDI Unidad 2: Mapa 2

3 © 2007 Cisco Systems, Inc. All rights reserved.Cisco PublicNew CCNA 407 3 Redes de área local (LAN) Unidad 2: Mapa 2

4 © 2007 Cisco Systems, Inc. All rights reserved.Cisco PublicNew CCNA 407 4 Laboratorios LAN Unidad 2: Mapa 3

5 © 2007 Cisco Systems, Inc. All rights reserved.Cisco PublicNew CCNA 407 5 Direccionamiento IP Unidad 4: Mapa 1

6 © 2007 Cisco Systems, Inc. All rights reserved.Cisco PublicNew CCNA 407 6 Dirección IP dirección IP :secuencia de unos y ceros de 32 bits. Cada sección decimal es un octeto Unidad 4: Mapa 1

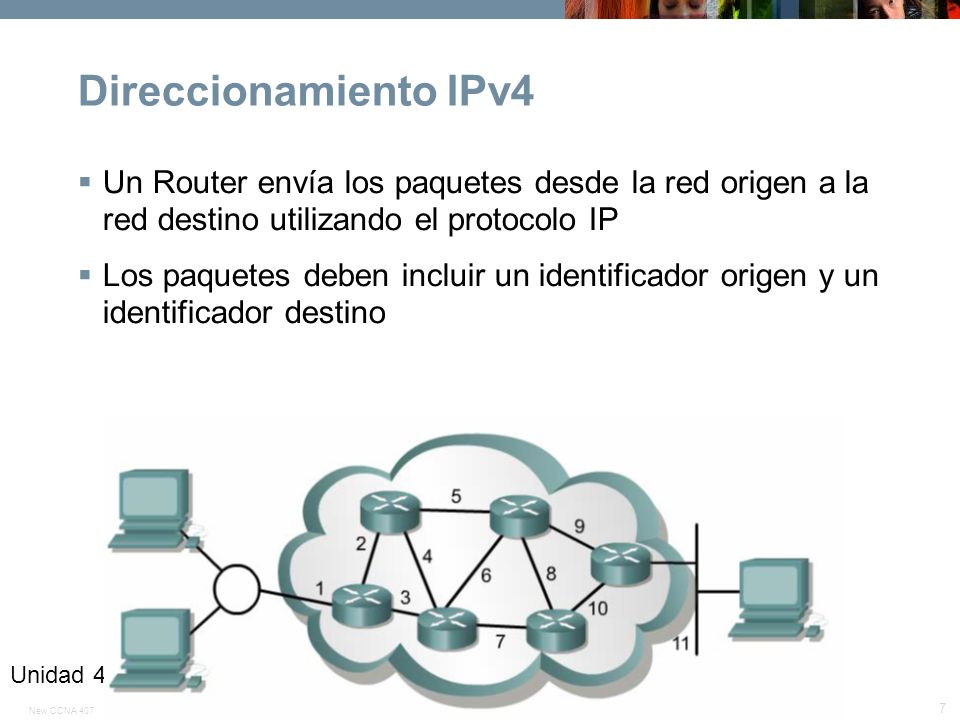

7 © 2007 Cisco Systems, Inc. All rights reserved.Cisco PublicNew CCNA 407 7 Direccionamiento IPv4 Un Router envía los paquetes desde la red origen a la red destino utilizando el protocolo IP Los paquetes deben incluir un identificador origen y un identificador destino Unidad 4: Mapa 1

8 © 2007 Cisco Systems, Inc. All rights reserved.Cisco PublicNew CCNA 407 8 cada dirección IP consta de dos partes. Una parte identifica la red donde se conecta el sistema y la segunda identifica el sistema en particular de esa red Unidad 6: Mapa 1

9 © 2007 Cisco Systems, Inc. All rights reserved.Cisco PublicNew CCNA 407 9 Que parte es red y que parte es host? Las direcciones IP se dividen en clases para definir las redes de tamaño pequeño, mediano y grande A: Mayor tamaño B: Tamaño medio C: Redes pequeñas Unidad 6: Mapa 1

10 © 2007 Cisco Systems, Inc. All rights reserved.Cisco PublicNew CCNA 407 10 Direccionamiento classful Unidad 6: Mapa 1

11 © 2007 Cisco Systems, Inc. All rights reserved.Cisco PublicNew CCNA 407 11 Clases A,B,C,D,E Unidad 6: Mapa 1

12 © 2007 Cisco Systems, Inc. All rights reserved.Cisco PublicNew CCNA 407 12 Direcciones IP públicas y privadas Para solucionar problema de unicidad: enrutamiento entre dominios sin clase [CIDR] e IPv6 Unidad 6: Mapa 1

13 © 2007 Cisco Systems, Inc. All rights reserved.Cisco PublicNew CCNA 407 13 Direcciones IP públicas y privadas Otra solución: Uso de direcciones privadas Se ha especificado que redes son privadas para evitar problemas futuros Los Routers las descartan Unidad 6: Mapa 1

14 © 2007 Cisco Systems, Inc. All rights reserved.Cisco PublicNew CCNA 407 14 Máscaras de red Una máscara de red es un filtro que ayuda a identificar la porción de la dirección IP que representa a la red y la que representa al host La porción de red se representa con 1 y la porción de hosts se representa con 0 Máscara Clase A: 11111111.00000000.00000000.00000000 255.0.0.0 Máscara Clase B: 11111111.11111111.00000000.00000000 255.255.0.0 Máscara Clase C: 11111111.11111111.11111111.00000000 255.255.255.0
