1 División en subredes (Subnetting ó Subneteo) Por Stan Brown Luis A. Trejo Ricardo López Adaptación: Mario H Tiburcio Z Enrique López Durán

2 Contenido zDireccionamiento IP zDivisión en subredes (Subnetting ó Subneteo) zEjemplo z¿ Por qué es necesario subnetear ? zActividad del grupo

3 Direccionamiento IP

4 zMáscara de subred por defecto para una Clase A : 255.0.0.0 zMáscara de subred por defecto para una Clase B : 255.255.0.0 zMáscara de subred por defecto para una Clase C : 255.255.255.0

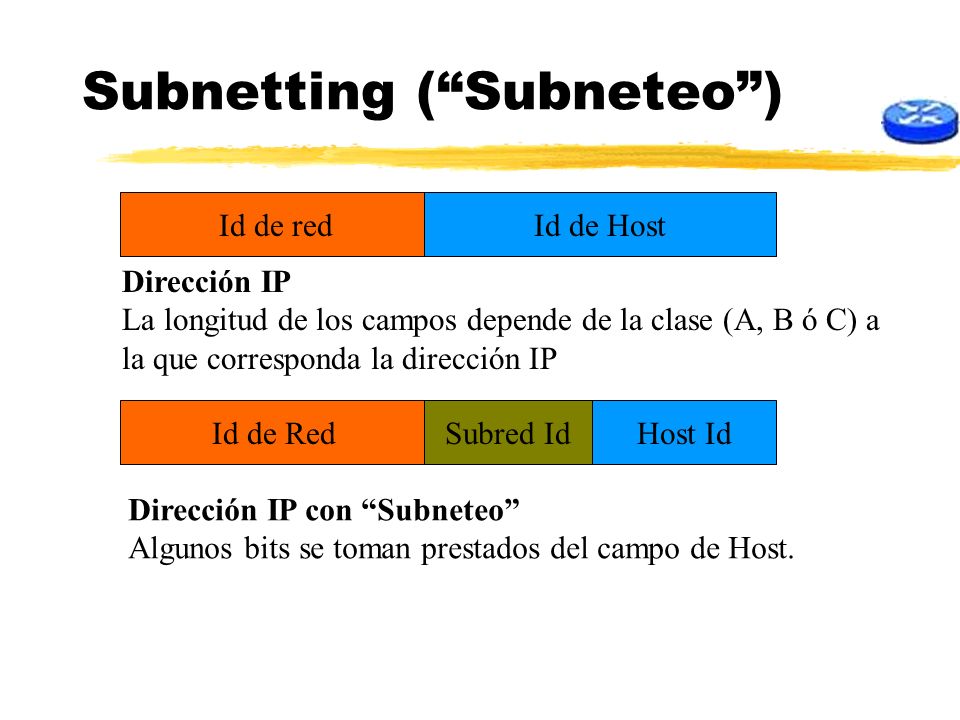

5 Subnetting (Subneteo) Id de redId de Host Host IdId de RedSubred Id Dirección IP La longitud de los campos depende de la clase (A, B ó C) a la que corresponda la dirección IP Dirección IP con Subneteo Algunos bits se toman prestados del campo de Host.

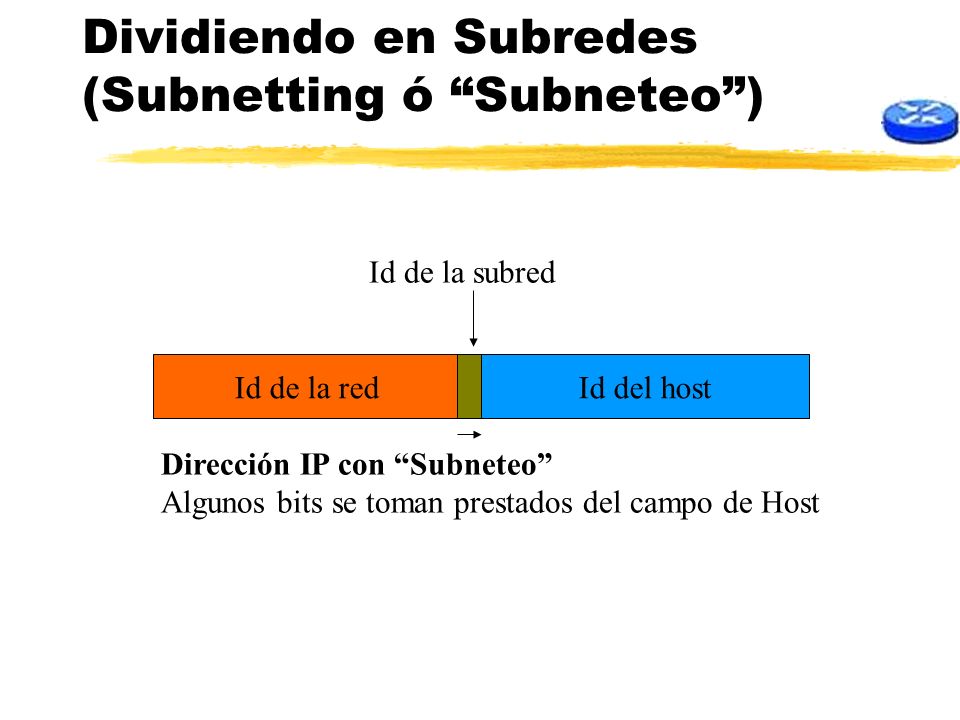

6 Dividiendo en Subredes (Subnetting ó Subneteo) Id del hostId de la red Dirección IP con Subneteo Algunos bits se toman prestados del campo de Host Id de la subred

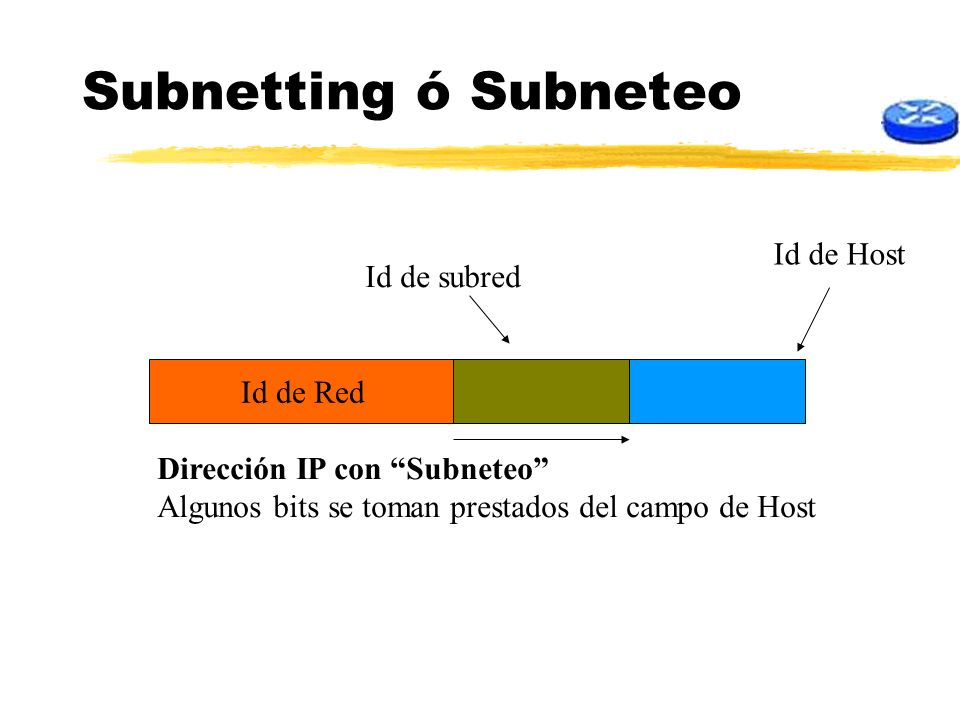

7 Subnetting ó Subneteo Id de Host Id de Red Dirección IP con Subneteo Algunos bits se toman prestados del campo de Host Id de subred

8 Subnetting ó Subneteo Id de HostId de Red Dirección IP con Subneteo Algunos bits se toman prestados del campo de Host. Id de subred

9 Subnetting ó Subneteo Id de Red Dirección IP con Subneteo Algunos bits se toman prestados del campo de Host Id de Subred Id de Host

10 Subnetting ó Subneteo Id de Red Dirección IP con Subneteo Algunos bits se toman prestados del campo de Host Id de subred Id de Host

11 Subnetting ó Subneteo Id de Red Dirección IP con Subneteo Algunos bits se toman prestados del campo de Host Id de subred Id de Host

12 Subnetting ó Subneteo Id de Red Dirección IP con Subneteo Algunos bits se toman prestados del campo de Host Id de Subred Id de Host

13 Subnetting ó Subneteo Id de Red Dirección IP con Subneteo Algunos bits se toman prestados del campo de Host El máximo número de bits que se pueden tomar prestados es igual a la longitud del campo de host menos 2. (Bits del Id de Hosts – 2) Subred Id Host Id

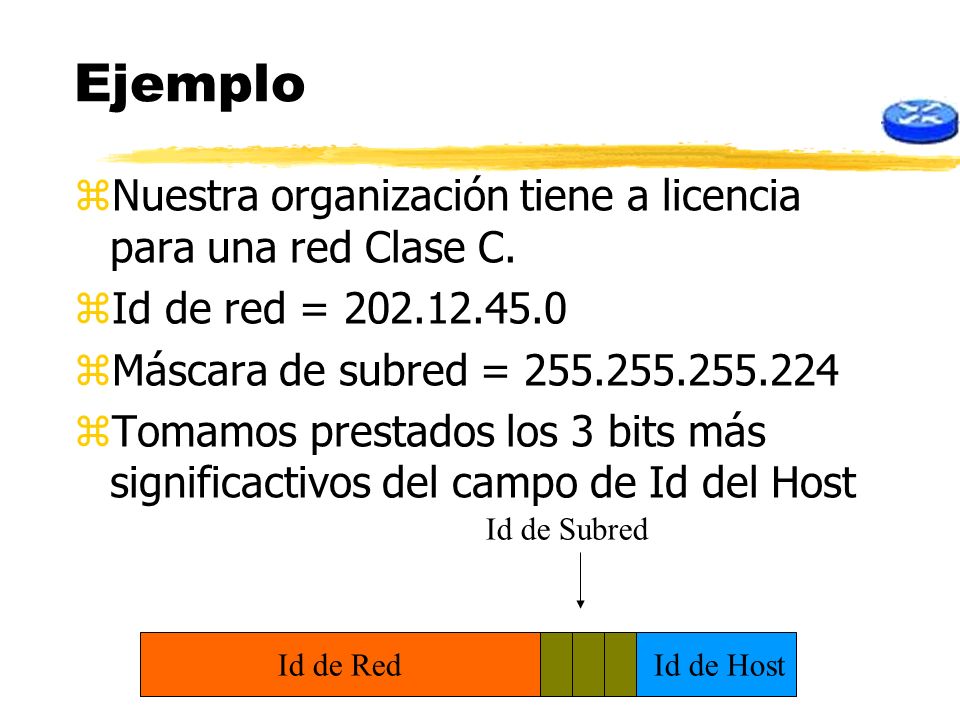

14 Ejemplo zNuestra organización tiene a licencia para una red Clase C. zId de red = 202.12.45.0 zMáscara de subred = 255.255.255.224 zTomamos prestados los 3 bits más significactivos del campo de Id del Host Id de HostId de Red Id de Subred

15 Ejemplo 0 0 0 Subred 1 (no utilizable) 0 0 1 Subred 2 0 1 0 Subred 3 0 1 1 Subred 4 1 0 0 Subred 5 1 0 1 Subred 6 1 1 0 Subred 7 1 1 1 Subred 8 (no utilizable) Con 3 bits prestados, podemos crear 8 subredes. Id de HostId de Red

16 Ejemplo 0 0 0 0 0 Host 1 (no utilizable) 0 0 0 0 1 Host 2 0 0 0 1 0 Host 3 0 0 0 1 1 Host 4. 1 1 1 1 1 Host 32 (no utilizab.) Con 5 bits sobrantes, podemos tener 32 hosts dentro de cada Subred.. Id de RedSubred Id de Host

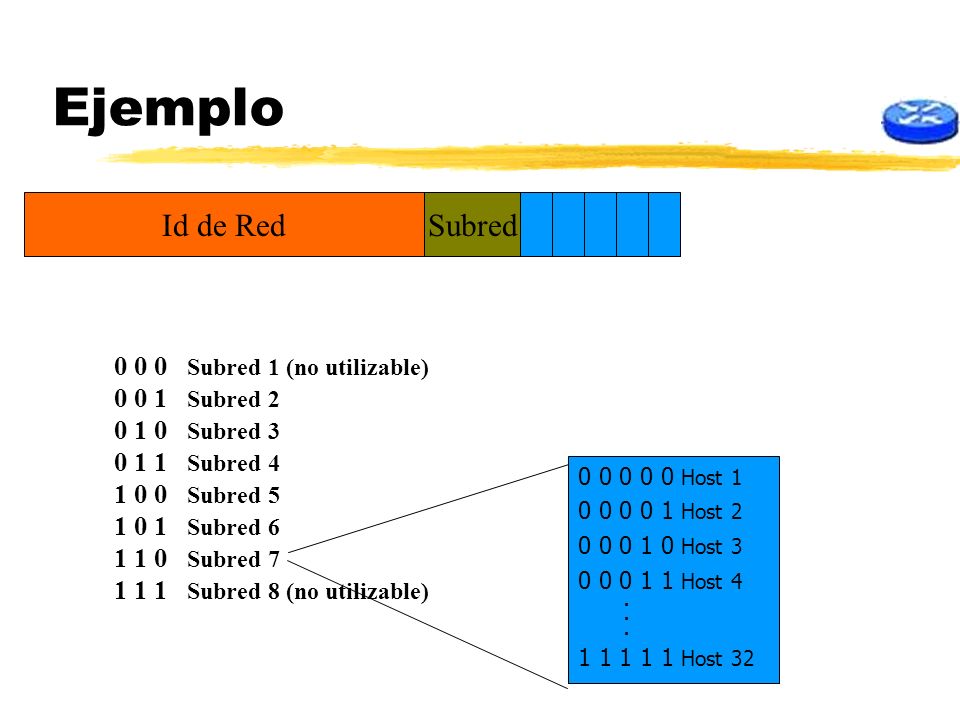

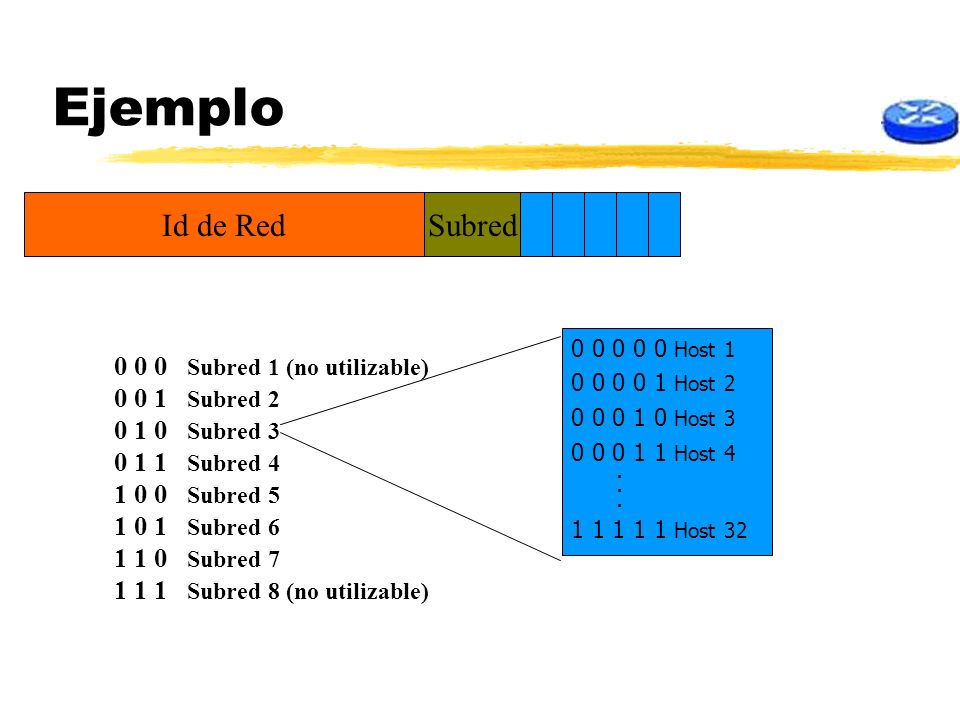

17 Ejemplo Id de RedSubred 0 0 0 Subred 1 (no utilizable) 0 0 1 Subred 2 0 1 0 Subred 3 0 1 1 Subred 4 1 0 0 Subred 5 1 0 1 Subred 6 1 1 0 Subred 7 1 1 1 Subred 8 (no utilizable) 0 0 0 0 0 Host 1 0 0 0 0 1 Host 2 0 0 0 1 0 Host 3 0 0 0 1 1 Host 4. 1 1 1 1 1 Host 32

18 Ejemplo Id de RedSubred 0 0 0 Subred 1 (no utilizable) 0 0 1 Subred 2 0 1 0 Subred 3 0 1 1 Subred 4 1 0 0 Subred 5 1 0 1 Subred 6 1 1 0 Subred 7 1 1 1 Subred 8 (no utilizable) 0 0 0 0 0 Host 1 0 0 0 0 1 Host 2 0 0 0 1 0 Host 3 0 0 0 1 1 Host 4. 1 1 1 1 1 Host 32

19 Ejemplo Id de RedSubred 0 0 0 Subred 1 (no utilizable) 0 0 1 Subred 2 0 1 0 Subred 3 0 1 1 Subred 4 1 0 0 Subred 5 1 0 1 Subred 6 1 1 0 Subred 7 1 1 1 Subred 8 (no utilizable) 0 0 0 0 0 Host 1 0 0 0 0 1 Host 2 0 0 0 1 0 Host 3 0 0 0 1 1 Host 4. 1 1 1 1 1 Host 32

20 Ejemplo Id de RedSubred 0 0 0 Subred 1 (no utilizable) 0 0 1 Subred 2 0 1 0 Subred 3 0 1 1 Subred 4 1 0 0 Subred 5 1 0 1 Subred 6 1 1 0 Subred 7 1 1 1 Subred 8 (no utilizable) 0 0 0 0 0 Host 1 0 0 0 0 1 Host 2 0 0 0 1 0 Host 3 0 0 0 1 1 Host 4. 1 1 1 1 1 Host 32

21 Ejemplo Id de RedSubred 0 0 0 Subred 1 (no utilizable) 0 0 1 Subred 2 0 1 0 Subred 3 0 1 1 Subred 4 1 0 0 Subred 5 1 0 1 Subred 6 1 1 0 Subred 7 1 1 1 Subred 8 (no utilizable) 0 0 0 0 0 Host 1 0 0 0 0 1 Host 2 0 0 0 1 0 Host 3 0 0 0 1 1 Host 4. 1 1 1 1 1 Host 32

22 Ejemplo Id de RedSubred 0 0 0 Subred 1 (no utilizable) 0 0 1 Subred 2 0 1 0 Subred 3 0 1 1 Subred 4 1 0 0 Subred 5 1 0 1 Subred 6 1 1 0 Subred 7 1 1 1 Subred 8 (no utilizable) 0 0 0 0 0 Host 1 0 0 0 0 1 Host 2 0 0 0 1 0 Host 3 0 0 0 1 1 Host 4. 1 1 1 1 1 Host 32

23 Ejemplo zEscribir el rango de direcciones IP para cada subred. SubredRango de Hosts 0202.12.45.0 - 202.12.45.31 1202.12.45.32 - 202.12.45.63 2202.12.45.64 - 202.12.45.95 3202.12.45.96 - 202.12.45.127 4202.12.45.128 - 202.12.45.159 5202.12.45.160 - 202.12.45.191 6202.12.45.192 - 202.12.45.223 7202.12.45.224 - 202.12.45.255

24 ¿ Cuál es la dirección de subred y cuál la dirección de broadcast para la IP 202.12.45.130? EJERCICIO:

25 SOLUCIÓN: Máscara de subred=255.255.255.224 11111111.11111111.11111111.11100000 Dirección IP=202.12.45.130 11001010.00001100.00101101.10000010 Dir. de Subred=(Máscara de subred) AND (Dir. IP) 11001010.00001100.00101101.10000000 202.12.45.128 Dir. de Broadcast (1s por 0´s en campo de host) 11001010.00001100.00101101.10011111 202.12.45.159

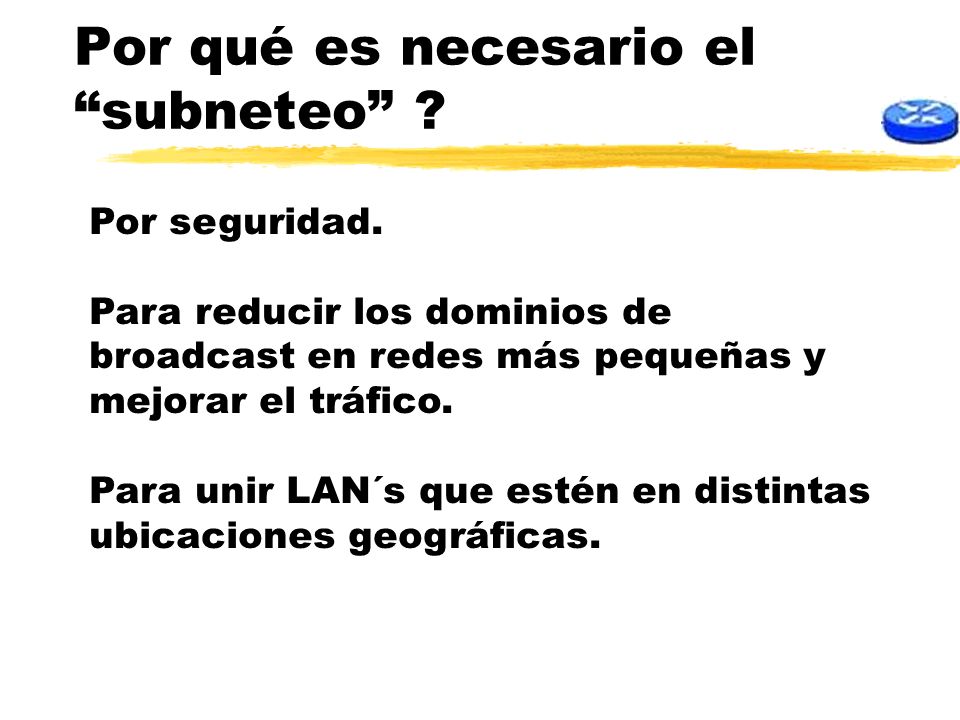

26 Por qué es necesario el subneteo ? Por seguridad. Para reducir los dominios de broadcast en redes más pequeñas y mejorar el tráfico. Para unir LAN´s que estén en distintas ubicaciones geográficas.

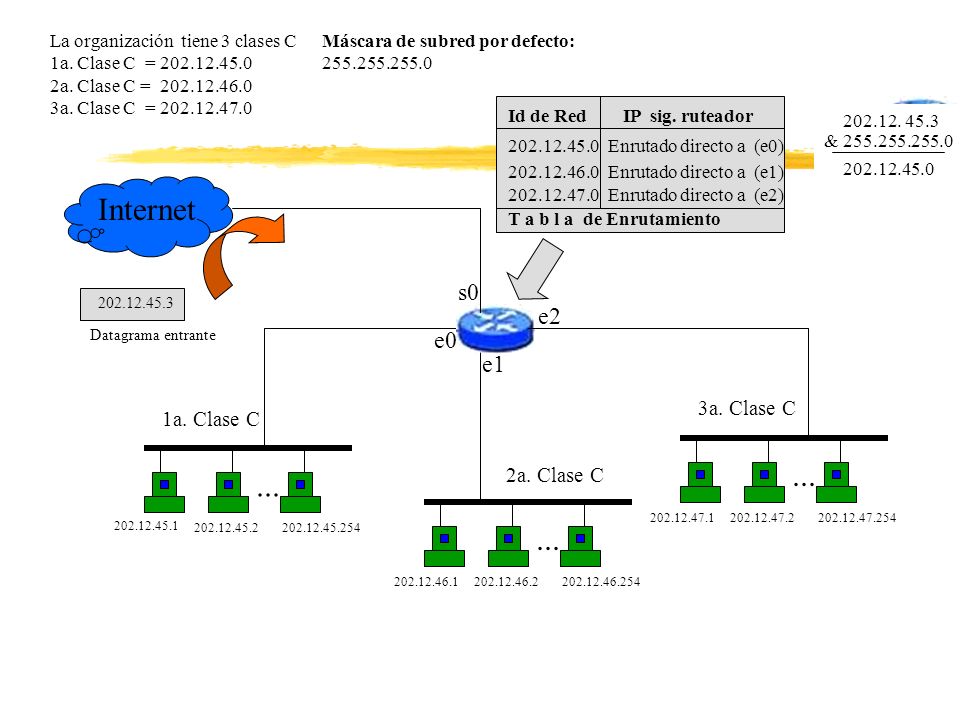

27 202.12.45.1 202.12.45.254202.12.45.2... 1a. Clase C 202.12.47.1202.12.47.254202.12.47.2... 3a. Clase C 202.12.46.1202.12.46.254202.12.46.2... 2a. Clase C Internet e0 e1 e2 s0 Id de Red IP sig. ruteador 202.12.45.0 Enrutado directo a (e0) 202.12.46.0 Enrutado directo a (e1) 202.12.47.0 Enrutado directo a (e2) T a b l a de Enrutamiento 202.12.45.3 Datagrama entrante La organización tiene 3 clases C 1a. Clase C = 202.12.45.0 2a. Clase C = 202.12.46.0 3a. Clase C = 202.12.47.0 Máscara de subred por defecto: 255.255.255.0 202.12. 45.3 & 255.255.255.0 202.12.45.0

28 Internet 202.12.45.33 202.12.45.62202.12.45..34... 1a. Subred 202.12.45.97202.12.45.126202.12.45.98... 3a. Subred 202.12.45.65202.12.45.94202.12.45.66... 2a. Subred e0 e1 e2 s0 Id de Red IP sig. Ruteador 202.12.45.32 Enrutado directo (e0) 202.12.45.64 Enrutado directo (e1) 202.12.45.96 Enrutado directo (e2) 202.12.45.34 Datagrama Entrante La organización tiene sólo 1 Clase C: Clase C = 202.12.45.0 3 bits se usan para crear Subredes Máscara de subred: 255.255.255.224 202.12.45.34 & 255.255.255.224 202.12.45.32 Tabla de enrutamiento

29 Las 7 cosas que se deben saber al trabajar con subredes (fórmulas) 1. Número de subredes teóricas 2 (número de bits prestados) 2. Número de subredes utilizables 2 (número de bits prestados) - 2 3. Número de hosts teóricos por subred 2 (número de bits restantes) 4. Número de hosts utilizables por subred 2 (número de bits restantes) – 2

30 Las 7 cosas que se deben saber al trabajar con subredes(definiciones) 5. Dirección de red. Se compone de los bits de red, poniendo todos los bits de host a cero (0). 6.Dirección de broadcast (difusión) Se compone de los bits de red, poniendo todos los bits de host a uno (1). 7. Máscara de subred Los bits de red y subred se ponen todos a uno (1) y los bits de hosts a cero (0). Nota: Para direcciones de subred y difusión (broadcast), los bits de subred se tratan como bits de red. Recuérdese que estos bits son los que se tomaron prestados para formar parte del campo de red.

31 Actividad del grupo

32 Ejercicio 1 zSe tiene una clase B= 137.100.0.0 zSe requieren 520 hosts por Subred z¿Cuántos bits se piden prestados? z¿Cuál es la máscara de subred? zDar los rangos de direcciones IP para cada subred

33 Ejercicio 1

34 Ejercicio 2 zSe tiene una clase C= 202.12.45.0 zSe requieren 70 hosts por Subred z¿Cuántos bits se piden prestados? z¿Cuál es la máscara de subred? zDar los rangos de direcciones IP para cada subred
