1 Procesos de Fundición

2 El proceso para producir piezas u objetos útiles con metal fundido se le conoce como proceso de fundición. Este proceso se ha practicado desde el año 2000 ac. Consiste en vaciar metal fundido en un recipiente con la forma de la pieza u objeto que se desea fabricar y esperar a que se endurezca al enfriarse. El proceso para producir piezas u objetos útiles con metal fundido se le conoce como proceso de fundición. Este proceso se ha practicado desde el año 2000 ac. Consiste en vaciar metal fundido en un recipiente con la forma de la pieza u objeto que se desea fabricar y esperar a que se endurezca al enfriarse.

3 Procesos de Fundición Para lograr la producción de una pieza fundida es necesario hacer las siguientes actividades: Para lograr la producción de una pieza fundida es necesario hacer las siguientes actividades: Diseño de los modelos de la pieza y sus partes internas Diseño de los modelos de la pieza y sus partes internas Diseño del molde Diseño del molde Preparación de los materiales para los modelos y los moldes Preparación de los materiales para los modelos y los moldes Fabricación de los modelos y los moldes Fabricación de los modelos y los moldes Colado de metal fundido Colado de metal fundido Enfriamiento de los moldes Enfriamiento de los moldes Extracción de las piezas fundidas Extracción de las piezas fundidas Limpieza de las piezas fundidas Limpieza de las piezas fundidas Terminado de las piezas fundidas Terminado de las piezas fundidas Recuperación de los materiales de los moldes Recuperación de los materiales de los moldes

4 Procesos de Fundición El producto de la fundición es una pieza colada. Puede ser des de 1 Kg hasta varias Toneladas. Su composición química puede variar según necesidades.

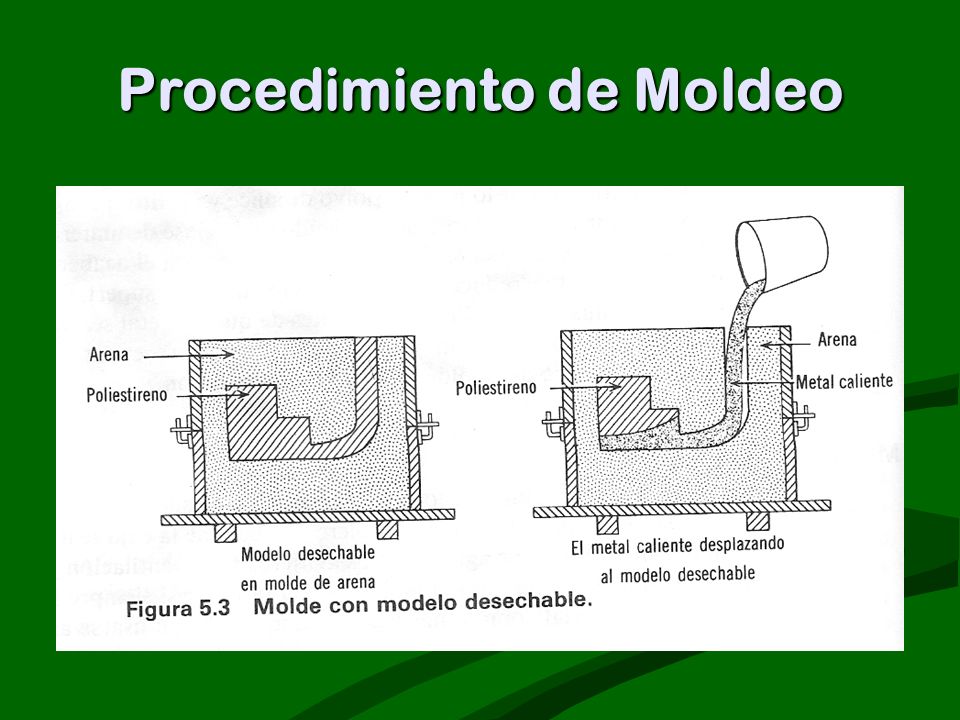

5 Tipos de fundición a la arena Modelo removible Modelo removible Modelo disponible o desechable Modelo disponible o desechable Los moldes se fabrican por medio de modelos los que pueden ser de madera, plástico, cera, yeso, arena, poliuretano, metal, etc. Si los modelos se destruyen al elaborar la pieza, se dice que éstos son disponibles o desechables y si los modelos sirven para varias fundiciones se les llama removibles. Los moldes se fabrican por medio de modelos los que pueden ser de madera, plástico, cera, yeso, arena, poliuretano, metal, etc. Si los modelos se destruyen al elaborar la pieza, se dice que éstos son disponibles o desechables y si los modelos sirven para varias fundiciones se les llama removibles.

6 Factores para una buena fundición 1. Procedimiento de Moldeo 2. Modelo 3. Arena 4. Corazones 5. Equipo Mecanico 6. Metal 7. Vaciado y Limpieza

7 Procedimiento de Moldeo Los Moles se clasifican según los materiales usados Moldes de arena verdeMoldes de arena verde Moldes con capa secaMoldes con capa seca Moldes con arena secaMoldes con arena seca Moldes de arcillaMoldes de arcilla Moldes FuranicosMoldes Furanicos Moldes de CO2Moldes de CO2 Moldes de MetalMoldes de Metal Moldes EspecialesMoldes Especiales

8 Procedimiento de Moldeo Fundición en moldes de arena Fundición en moldes de arena Uno de los materiales más utilizados para la fabricación de moldes temporales es la arena sílica o arena verde (por el color cuando está húmeda). El procedimiento consiste en el recubrimiento de un modelo con arena húmeda y dejar que seque hasta que adquiera dureza. Uno de los materiales más utilizados para la fabricación de moldes temporales es la arena sílica o arena verde (por el color cuando está húmeda). El procedimiento consiste en el recubrimiento de un modelo con arena húmeda y dejar que seque hasta que adquiera dureza.

9 Figura 5.2 Moldes de arena verde

10 Procedimiento de Moldeo Fundición en moldes de capa seca Fundición en moldes de capa seca Es un procedimiento muy parecido al de los moldes de arena verde, con excepción de que alrededor del modelo (aproximadamente 10 mm) se coloca arena con un compuesto que al secar hace más dura a la arena, este compuesto puede ser almidón, linaza, agua de melaza, etc. El material que sirve para endurecer puede ser aplicado por medio de un rociador y posteriormente secado con una antorcha. Es un procedimiento muy parecido al de los moldes de arena verde, con excepción de que alrededor del modelo (aproximadamente 10 mm) se coloca arena con un compuesto que al secar hace más dura a la arena, este compuesto puede ser almidón, linaza, agua de melaza, etc. El material que sirve para endurecer puede ser aplicado por medio de un rociador y posteriormente secado con una antorcha.

11 Procedimiento de Moldeo Fundición en moldes con arena seca Fundición en moldes con arena seca Estos moldes son hechos en su totalidad con arena verde común, pero se mezcla un aditivo como el que se utiliza en el moldeo anterior, el que endurece a la arena cuando se seca. Los moldes deben ser cocidos en un horno para eliminar toda la humedad y por lo regular se utilizan cajas de fundición, como las que se muestran más adelante. Estos moldes tienen mayor resistencia a los golpes y soportan bien las turbulencias del metal al colarse en el molde. Estos moldes son hechos en su totalidad con arena verde común, pero se mezcla un aditivo como el que se utiliza en el moldeo anterior, el que endurece a la arena cuando se seca. Los moldes deben ser cocidos en un horno para eliminar toda la humedad y por lo regular se utilizan cajas de fundición, como las que se muestran más adelante. Estos moldes tienen mayor resistencia a los golpes y soportan bien las turbulencias del metal al colarse en el molde.

12 Procedimiento de Moldeo Fundición en moldes de arcilla Fundición en moldes de arcilla Los moldes de arcilla se construyen al nivel de piso con ladrillos o con materiales cerámicos, son utilizados para la fundición de piezas grandes y algunas veces son reforzados con cajas de hierro. Estos moldes requieren mucho tiempo para su fabricación y no son muy utilizados. Los moldes de arcilla se construyen al nivel de piso con ladrillos o con materiales cerámicos, son utilizados para la fundición de piezas grandes y algunas veces son reforzados con cajas de hierro. Estos moldes requieren mucho tiempo para su fabricación y no son muy utilizados.

13 Procedimiento de Moldeo Fundición en moldes furánicos Fundición en moldes furánicos Este proceso es bueno para la fabricación de moldes o corazones de arena. Están fabricados con arena seca de grano agudo mezclado con ácido fosfórico, el cual actúa como acelerador en el endurecimiento, al agregarse a la mezcla una resina llamada furánica. Con esta mezcla de ácido, arcilla y resina en dos horas el molde se endurece lo suficiente para recibir el metal fundido. Este proceso es bueno para la fabricación de moldes o corazones de arena. Están fabricados con arena seca de grano agudo mezclado con ácido fosfórico, el cual actúa como acelerador en el endurecimiento, al agregarse a la mezcla una resina llamada furánica. Con esta mezcla de ácido, arcilla y resina en dos horas el molde se endurece lo suficiente para recibir el metal fundido.

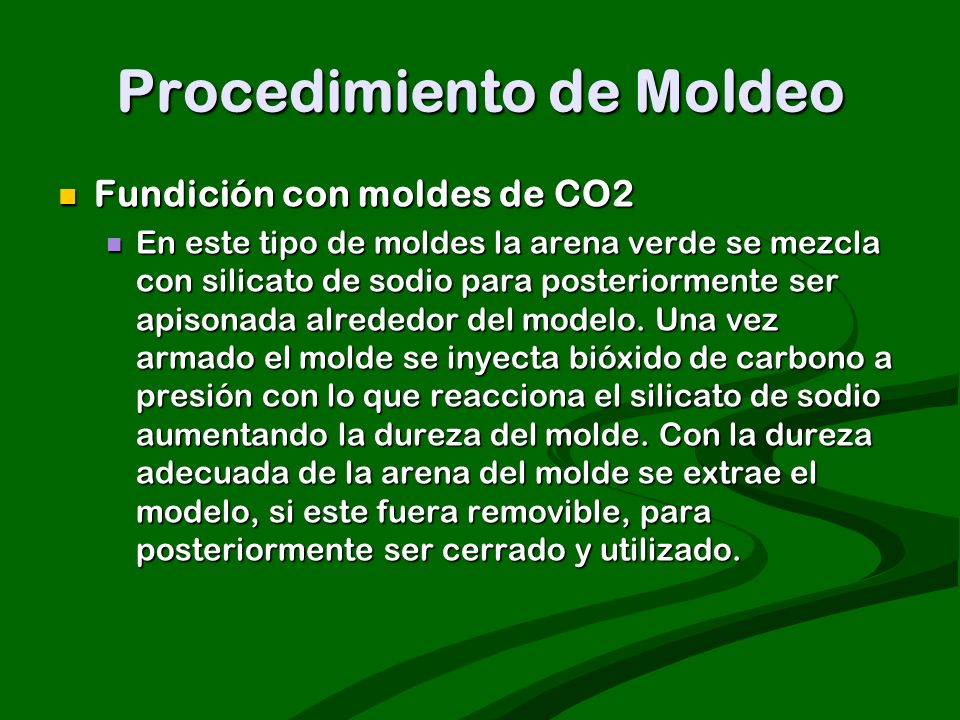

14 Procedimiento de Moldeo Fundición con moldes de CO2 Fundición con moldes de CO2 En este tipo de moldes la arena verde se mezcla con silicato de sodio para posteriormente ser apisonada alrededor del modelo. Una vez armado el molde se inyecta bióxido de carbono a presión con lo que reacciona el silicato de sodio aumentando la dureza del molde. Con la dureza adecuada de la arena del molde se extrae el modelo, si este fuera removible, para posteriormente ser cerrado y utilizado. En este tipo de moldes la arena verde se mezcla con silicato de sodio para posteriormente ser apisonada alrededor del modelo. Una vez armado el molde se inyecta bióxido de carbono a presión con lo que reacciona el silicato de sodio aumentando la dureza del molde. Con la dureza adecuada de la arena del molde se extrae el modelo, si este fuera removible, para posteriormente ser cerrado y utilizado.

15 Procedimiento de Moldeo Fundición en moldes de metal Fundición en moldes de metal Se usan principalmente en fundición en matriz de aleaciones de bajo punto de fusión. Las piezas de fundición se obtienen de formas exactas con una superficie fina, esto elimina mucho trabajo de maquinado. Se usan principalmente en fundición en matriz de aleaciones de bajo punto de fusión. Las piezas de fundición se obtienen de formas exactas con una superficie fina, esto elimina mucho trabajo de maquinado.

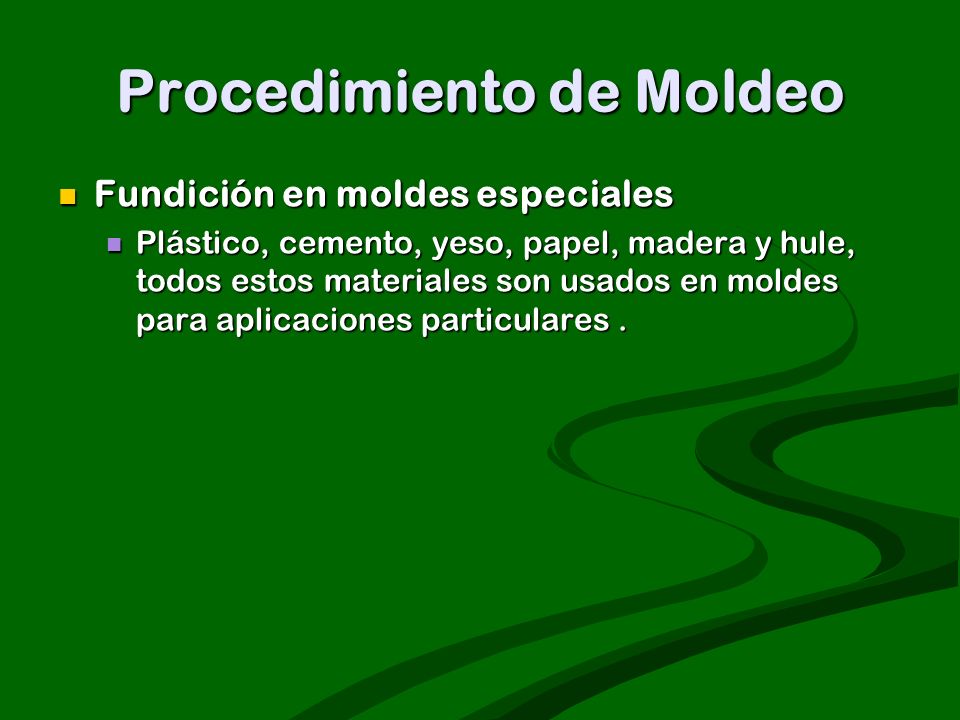

16 Procedimiento de Moldeo Fundición en moldes especiales Fundición en moldes especiales Plástico, cemento, yeso, papel, madera y hule, todos estos materiales son usados en moldes para aplicaciones particulares. Plástico, cemento, yeso, papel, madera y hule, todos estos materiales son usados en moldes para aplicaciones particulares.

17 Procedimiento de Moldeo También los procesos de moldeo pueden ser clasificados por el lugar en el que se fabrican. Moldeo en banco. Este tipo de moldeo es para trabajos pequeños y se fabrican en un banco que se encuentre a la mano del trabajador. Moldeo en banco. Este tipo de moldeo es para trabajos pequeños y se fabrican en un banco que se encuentre a la mano del trabajador. Moldeo de piso. Para piezas grandes en las que su manejo es difícil y no pueden ser transportadas de un sitio a otro. Moldeo de piso. Para piezas grandes en las que su manejo es difícil y no pueden ser transportadas de un sitio a otro. Moldeo en fosa. Cuando las piezas son extremadamente grandes y para su alimentación es necesario hacer una fosa bajo el nivel medio del piso. Moldeo en fosa. Cuando las piezas son extremadamente grandes y para su alimentación es necesario hacer una fosa bajo el nivel medio del piso. Moldeo en maquina. Las maquinas hacen un numero de operaciones que el moldeador hace a mano. Moldeo en maquina. Las maquinas hacen un numero de operaciones que el moldeador hace a mano.

18 Procedimiento de Moldeo

19

20

21 Creación de la forma El proceso de fundición puede ser usado para formar casi con cualquier metal, existen diferentes métodos para acomodar metales diferentes y satisfacer requisitos diferentes. El proceso de fundición puede ser usado para formar casi con cualquier metal, existen diferentes métodos para acomodar metales diferentes y satisfacer requisitos diferentes.

22 Creación de la forma Centrifuga

23 Creación de la forma Cada método tiene ventajas y desventajas sobre otros o pueden estar restringidas a una aplicación en especial. Cada método tiene ventajas y desventajas sobre otros o pueden estar restringidas a una aplicación en especial.

24 Creación de la forma La durabilidad y precisión del molde afectan los costos del producto. La durabilidad y precisión del molde afectan los costos del producto.

25 Creación de la forma Costos directos en la fabricación de moldes Costos directos en la fabricación de moldes Tiempo Tiempo Cuidados Cuidados Habilidad necesaria para producir (mano de obra Habilidad necesaria para producir (mano de obra El equipo El equipo

26 Creación de la forma Costos indirectos Costos indirectos Capacidad el material para soportar las temperaturas del colado (capacidad refractaria del material) Capacidad el material para soportar las temperaturas del colado (capacidad refractaria del material) Capacidad de transferir con exactitud las dimensiones y detalles del molde Capacidad de transferir con exactitud las dimensiones y detalles del molde Permeabilidad: permitir que el aire y gases escapen Permeabilidad: permitir que el aire y gases escapen Resistencia: soportar la presión estática y dinámica del metal liquido Resistencia: soportar la presión estática y dinámica del metal liquido Facilidad de colapso: permitir la contracción de la fundición. Facilidad de colapso: permitir la contracción de la fundición. Facilidad de Fluir.- La arena deberá compactarse a profundidad y fluir alrededor del modelo, también influye el tamaño de grano de arena, humedad y arcilla añadida Facilidad de Fluir.- La arena deberá compactarse a profundidad y fluir alrededor del modelo, también influye el tamaño de grano de arena, humedad y arcilla añadida

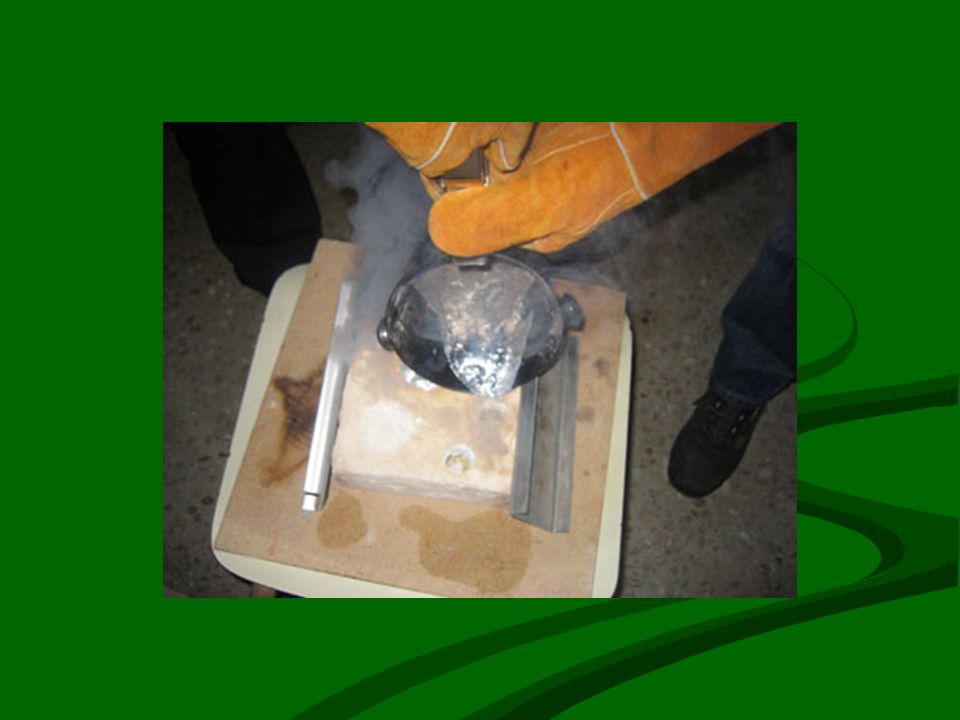

27

28 Creación de la forma Clasificación arena de cuarzo desintegrado SiO 2 Anguloso: Resiste la compactación y requiere más humedad. Subángulo: Tiene buena resistencia, aristas redondeadas, es la mejor. Redondo: Buena permeabilidad, baja resistencia y Fluye bien. Compuesto: Tiende a romperse.

29 Creación de la forma Determinación del tamaño de arena Determinación del tamaño de arena Sistema ingles mallas hasta 600 Sistema ingles mallas hasta 600 Sistema métrico (mm, micras) Sistema métrico (mm, micras) malla mm malla mm malla mm malla mm

30 Creación de la forma

31 Contenido de arcilla: Contenido de arcilla: El contenido de arcilla varia el 2% ó 3% hasta un 15% de arcilla. El contenido de arcilla varia el 2% ó 3% hasta un 15% de arcilla. La arcilla debe resistir todos los granos de arena silica. La arcilla debe resistir todos los granos de arena silica. Principales tipos de arcillas: caolinita, ilita y bentonita. Principales tipos de arcillas: caolinita, ilita y bentonita. La principal arcilla a usar es la bentonita de origen mineral, proviene de cenizas volcanicas La principal arcilla a usar es la bentonita de origen mineral, proviene de cenizas volcanicas Arcilla refractaria caolinita para uso refractario y baja concentración. Arcilla refractaria caolinita para uso refractario y baja concentración.

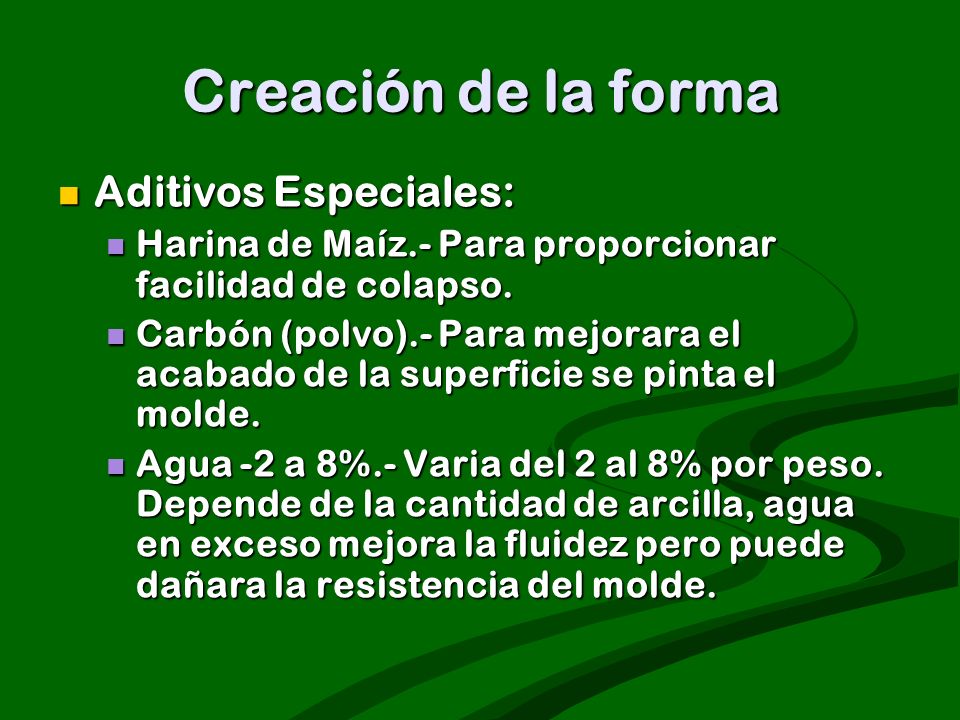

32 Creación de la forma Aditivos Especiales: Aditivos Especiales: Harina de Maíz.- Para proporcionar facilidad de colapso. Harina de Maíz.- Para proporcionar facilidad de colapso. Carbón (polvo).- Para mejorara el acabado de la superficie se pinta el molde. Carbón (polvo).- Para mejorara el acabado de la superficie se pinta el molde. Agua -2 a 8%.- Varia del 2 al 8% por peso. Depende de la cantidad de arcilla, agua en exceso mejora la fluidez pero puede dañara la resistencia del molde. Agua -2 a 8%.- Varia del 2 al 8% por peso. Depende de la cantidad de arcilla, agua en exceso mejora la fluidez pero puede dañara la resistencia del molde.

33 Creación de la forma Moldeo de Corazón: Moldeo de Corazón: Tipos: Tipos: Corazones de Arena verde Corazones de Arena verde Corazones de Arena seca Corazones de Arena seca

34 Creación de la forma Aglutinantes y Mezclas para corazones: Aglutinantes y Mezclas para corazones: Aglutinantes de aceite, linaza Endurece cuando se oxida por acción del calor Tales corazones deben hornearse por 2 horas a una temperatura entre 180 y 220 °C

35 Creación de la forma Aglutinantes y Mezclas para corazones: Aglutinantes y Mezclas para corazones: Aglutinantes solubles en agua, harina de trigo, dextrina, almidón, también tiene que se horneado Aglutinantes con resina de alcohol furfural, secados con aire caliente, 220 °C, 10 a 20 seg.

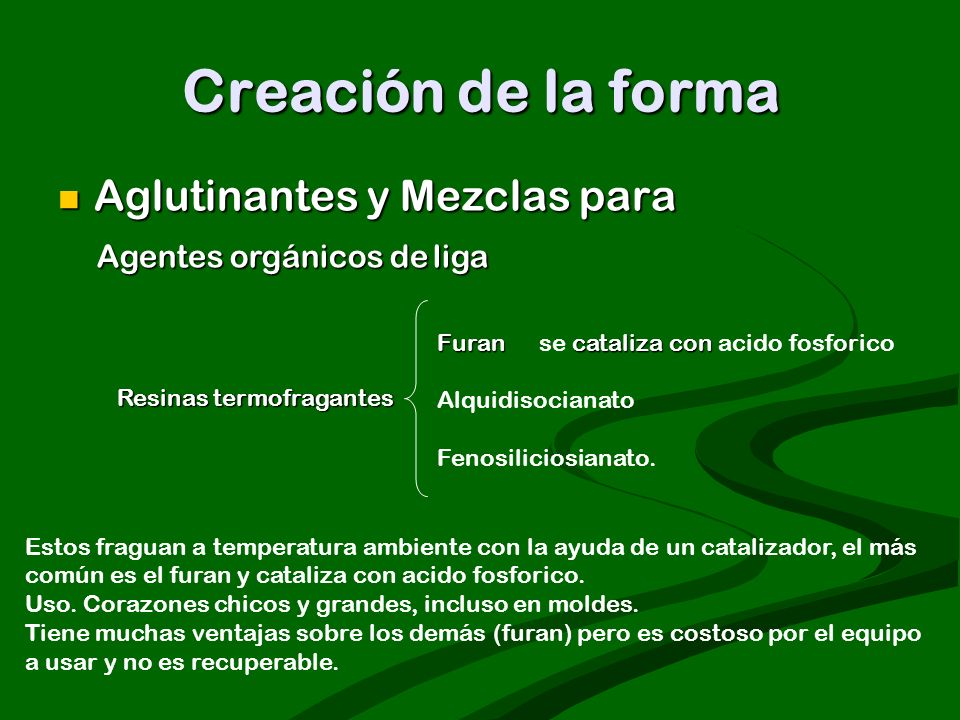

36 Creación de la forma Aglutinantes y Mezclas para Aglutinantes y Mezclas para Agentesorgánicosdeliga Agentes orgánicos de liga Resinastermofragantes Resinas termofragantes Furancatalizacon Furan se cataliza con acido fosforico Alquidisocianato Fenosiliciosianato. Estos fraguan a temperatura ambiente con la ayuda de un catalizador, el más común es el furan y cataliza con acido fosforico. Uso. Corazones chicos y grandes, incluso en moldes. Tiene muchas ventajas sobre los demás (furan) pero es costoso por el equipo a usar y no es recuperable.

37 Creación de la forma Moldeo de Corazón: Moldeo de Corazón: Proceso de silicato de sodio.- El material se endurece al exponerlo al aire pero es lento para usarlo en alta producción se pasa bióxido de carbono (gaseoso) o se mezcla un agente catalítico como lo es el ferrosilicio. Tiempo de fregado 20 minutos. Proceso de silicato de sodio.- El material se endurece al exponerlo al aire pero es lento para usarlo en alta producción se pasa bióxido de carbono (gaseoso) o se mezcla un agente catalítico como lo es el ferrosilicio. Tiempo de fregado 20 minutos. Proceso cemento Pórtland: Es de proporción de 1 a 10 para moldes de alta resistencia y buena permeabilidad. Este es un proceso antiguo que proporciona resistencia a la erosión, pandeo, uso fundiciones grandes y pesadas. Proceso cemento Pórtland: Es de proporción de 1 a 10 para moldes de alta resistencia y buena permeabilidad. Este es un proceso antiguo que proporciona resistencia a la erosión, pandeo, uso fundiciones grandes y pesadas.

38 Modelos El modelo.- Es una copia de la pieza a fundir. El modelo.- Es una copia de la pieza a fundir. Deberá ser sobredimensionada ya que se debe tener en cuenta la contracción de la misma una vez se haya enfriado a temperatura ambiente. Deberá ser sobredimensionada ya que se debe tener en cuenta la contracción de la misma una vez se haya enfriado a temperatura ambiente. Se debe dar una sobremedida en los casos en el que se dé un proceso adicional de maquinado o acabado por arranque de viruta. Se debe dar una sobremedida en los casos en el que se dé un proceso adicional de maquinado o acabado por arranque de viruta.

39 Modelos El uso del modelo determina el material a usar. El uso del modelo determina el material a usar. Para la construcción del modelo, se puede emplear desde madera, yeso o plásticos como el uretano y el poliestireno expandido (EPS) hasta metales como el aluminio o el hierro fundido u otro material suficientemente fuerte para retener su forma y resistir el desgaste Para la construcción del modelo, se puede emplear desde madera, yeso o plásticos como el uretano y el poliestireno expandido (EPS) hasta metales como el aluminio o el hierro fundido u otro material suficientemente fuerte para retener su forma y resistir el desgaste

40 Modelos Debe tener ángulos de salida, ángulos mínimos con la dirección de desmoldeo (la dirección en la que se extraerá el modelo), con objeto de no dañar el molde de arena durante su extracción. Se recomiendan ángulos entre 0,5º y 2º. Debe tener ángulos de salida, ángulos mínimos con la dirección de desmoldeo (la dirección en la que se extraerá el modelo), con objeto de no dañar el molde de arena durante su extracción. Se recomiendan ángulos entre 0,5º y 2º. ensayo y error. ensayo y error.

41 Modelos Estas características del molde o modelo generalmete se obtienen por ensayo y error. Estas características del molde o modelo generalmete se obtienen por ensayo y error.

42 Modelos Uso Único.- Misma pieza pero preparada, cartoncillo (empaque de asbesto), hule rojo (neopreno), papel cascaron, pegamento 5000, pasta automotriz para el acabado. Uso Único.- Misma pieza pero preparada, cartoncillo (empaque de asbesto), hule rojo (neopreno), papel cascaron, pegamento 5000, pasta automotriz para el acabado.

43 Modelos Poco Uso.- Usar materiales fáciles de trabajar (madera), clavo, tornillo, pasta para resanar. Poco Uso.- Usar materiales fáciles de trabajar (madera), clavo, tornillo, pasta para resanar.

44 Modelos Mucho uso (metálico).- Aluminio ideal, acero. Mucho uso (metálico).- Aluminio ideal, acero.

45 Modelos Caja de moldeo.- Son cajas de caras abiertas en las cuales la la arena se compacta redondeando el modelo. Caja de moldeo.- Son cajas de caras abiertas en las cuales la la arena se compacta redondeando el modelo. Contiene y soporta la arena durante el moldeo y permite la apertura del molde para la extracción del molde. Contiene y soporta la arena durante el moldeo y permite la apertura del molde para la extracción del molde. Se alinean con pasadores y guías, cuando se requieren más de una línea de partición se usan los cohetes que no son más que otra caja externa, normalmente son de madera, si la pieza es grande se deja la caja puesta pero esta deberá ser de metal. Se alinean con pasadores y guías, cuando se requieren más de una línea de partición se usan los cohetes que no son más que otra caja externa, normalmente son de madera, si la pieza es grande se deja la caja puesta pero esta deberá ser de metal.
