1 Filtración

2

3

4

5 Filtros clarificadores
Clarificación de líquidos. Filtros de arena. Limpieza de gases. Filtros de bolsas y filtros de almohadillas.

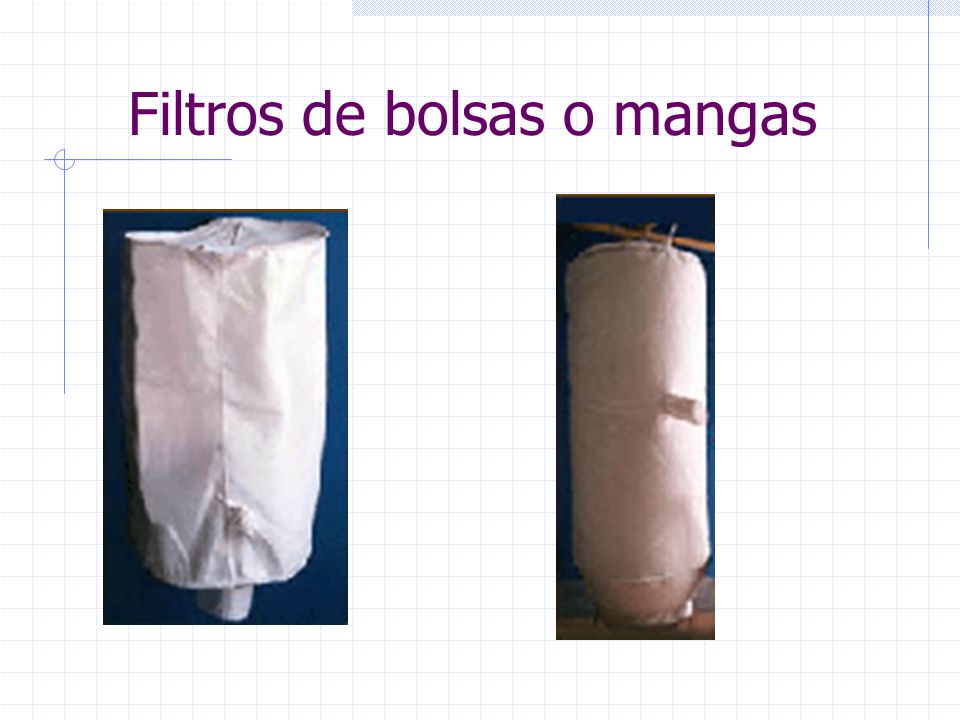

6 Filtros de bolsas o mangas

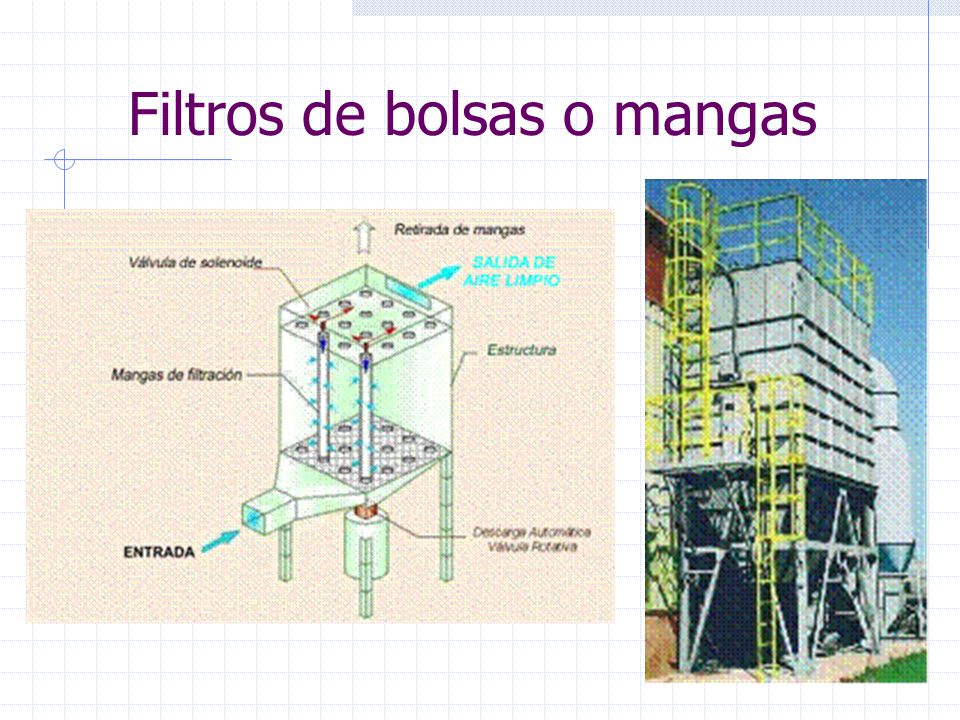

7 Filtros de bolsas o mangas

8 Filtros de bolsas o mangas
Son considerados como los equipos más representativos de la separación sólido-gas mediante un medio poroso. Su función consiste en recoger las partículas sólidas que arrastra una corriente gaseosa, esto se consigue haciendo pasar dicha corriente a través de un tejido. El tamaño de las partículas a separar por los filtros de mangas será entre 2 y 30 µm

9 METODOLOGÍA DE DISEÑO FILTROS MANGA
Selección de la máxima velocidad de filtración. Material particulado (Polvos) Máxima velocidad de filtrado (pie/min ) Carbón activado, detergentes. 1.5 Oxido de aluminio, carbón. 2 Coke, arcilla, cacao, jabón, azúcar. 2.25 Harina, plástico, cemento. 2.5 Asbesto, sílica, caliza. 2.75 Alimentos y granos, sal. Papel, tabaco, cuero, madera. 3.5

10 METODOLOGÍA DE DISEÑO FILTROS MANGA
Selección de la máxima velocidad de filtración. Material particulado (Polvos) Máxima velocidad de filtrado (pie/min ) Carbón, grafito, jabón, detergentes, oxido de Zinc. 5-6 Cemento, arcilla, plásticos, pigmentos de pintura, almidón, azúcar, madera. 7-8 Cemento, cal, caliza, yeso, cuarzo. 9-11 Cacao, chocolate, harinas, granos, cuero, polvo, tabco. 12-14

11 METODOLOGÍA DE DISEÑO FILTROS MANGA
Cálculo del número de compartimientos.

12 METODOLOGÍA DE DISEÑO FILTROS MANGA
Cálculo del área total que incluye el compartimiento que se está limpiando: N = Número de compartimientos totales. A = Area neta de tela. At = Area total de tela.

13 METODOLOGÍA DE DISEÑO FILTROS MANGA
·        Cálculo del área de tela de una bolsa: Ab = Area de una bolsa o talega. D = Diámetro de una bolsa o talega. L = Longitud de una bolsa o talega. ·        Cálculo del número total de bolsas o talegas:

14 METODOLOGÍA DE DISEÑO FILTROS MANGA

15 METODOLOGÍA DE DISEÑO FILTROS MANGA

16 Ejercicio Estimar el área neta de tela de una casa de bolsas con limpieza tipo sacudimiento mecánico que filtra pies3/min de aire con 10 g/pie3 de harina. Especificar el número de compartimientos y número de bolsas, si cada bolsa tiene una longitud de 8 pies y un diámetro de 6 pulgadas.

17 Ejercicio Un filtro de tela tiene valores de resistencia K1 y K2 de Kg/m2s y s-1, respectivamente. El área neta del filtro es de 1600 m2 y el gasto volumétrico del aire es de 12 m3/s con una carga de polvo L = 8g/m3. Determinar: La masa colectada por unidad de área W, después de 5 horas de operación. La caída de presión después de 5 horas.

18 Ejercicio Un filtro con 5000 m2 de área superficial se utiliza para limpiar 40 m3/s de aire que tiene una carga de polvo de 3g/m3. Los valores de K1 y K2 son de kg/m2-s y s-1, respectivamente. Si se desea que la caída global de presión no exceda de 20 mbar, determínese el período permisible máximo de limpieza, en horas.

19 METODOLOGÍA DE DISEÑO FILTROS MANGA

20 METODOLOGÍA DE DISEÑO FILTROS MANGA

21 Proceso de producción del cemento

22 Proceso de producción del cemento

23 Proceso de producción del cemento

24 Proceso de producción del cemento

25 Filtros de arena Filtros de medio granular consistentes en una o más capas de partículas sólidas, soportadas en un lecho de arena sobre una rejilla a través del cual fluye el material que va a filtrarse.

26 Filtros de arena Los filtros pueden operar a presión o por gravedad.

27 Filtros de arena Los filtros tienen aproximadamente de 30 pulgadas de medio granular, algunas veces formado por: 12 – 18”de carbon antracita con una gravedad específica de 1.5 y tamaños de grano de mm. 9 – 16” de arena con una gravedad específica de 2.5 y tamaños de grano de 0.4 – 0.8 mm. 16-24” de grava y tamaños 5-60 mm

28 Caracterización de Filtros de arena
El Coeficiente de Uniformidad es un indicador de la variabilidad de los tamaños de las partículas en una muestra. El coeficiente de uniformidad viene expresado por la proporción: (tamaño de apertura de malla que pasara el 60% del filtro de arena) / (tamaño de la apertura de malla que pasara el 10% del mismo filtro de arena). Tamaño efectivo es un indicador del tamaño de la partícula que será eliminada por la arena. Viene expresado por el tamaño de apertura de malla que permitirá pasar el 10% de la muestra de arena.

29 Retrolavado Cuando se alcanzan pérdidas de carga de 6 a 8 pies

30 Pérdida de carga a través del lecho
La pérdida de carga a través de un lecho limpio de medio poroso teniendo un diámetro relativamente uniforme es igual a : Para lechos con tamaño de partícula variable y porosidad uniforme: Para NRe menores a 1: Para NRe mayores a 1:

31 Granate
