1 UNIVERSIDAD DE GUDALAJARA Centro Universitario de Arte Arquitectura y Diseño Sistemas Mécanicos Hidráulicos y Sanitarios Sistemas Sanitarios Ejemplo en Clase Ing. José Arturo Gleason Espíndola Calendario 2008-B

2 Datos generales del proyecto

3

4

5 Diseño del Sistema Sanitario Tradicional

6 Calculo de Consumo

7 Ejemplo 1 De acuerdo con la Tabla 1, se puede asignar una dotación 150 litros/hab/día (habitación tipo popular) El número de personas de acuerdo a la Tabla 2, se calcula como : Personas = 2 recámaras X 2 + 1 = 5

8 Ejemplo 1 Por lo tanto la descarga de agua negra será: Descarga= 5 x 150 = 750 litros Perdida de 33% por evaporación y pérdidas en tuberías: Caudal de desecho = 750 * 0.33 = 502.5 litros

9

10 Registro de 40x60 cm

11

12 Ø 100 2% BAP Registro de 40x60 cm

13 Ø 100 2% BAP Registro de 40x60 cm

14 Ø 100 2% BAPRegistro de 40x60 cm

15 Ø 100 2% BAP Registro de 40x60 cm

16 Ø 100 2% BAP Registro de 40x60 cm

17 Ø 100 2% BAP

18 Ø 100 2% BAP

19 Ø 100 2% BAP Registro de 40x60 cm

20 Ø 100 2% BAP Registro de 40x60 cm

21 Ø 100 2% BAP Registro de 40x60 cm

22 Ø 100 2% BAP Registro de 40x60 cm

23 Ø 100 2% BAP Registro de 40x60 cm

24 Ø 100 2% BAP Registro de 40x60 cm

25 Ø 100 2% BAP Registro de 40x60 cm 2%

26 Ø 100 2% BAP Registro de 40x60 cm Ø 100 2%

27 Ø 100 2% BAP Tubería de Ventilación CV Columna de Ventilación CV Ø 51 51 Ø CV Ø 102 51 Ø CV Ø 102 Sistema de Ventilación Ø 100 2% BAP Registro de 40x60 cm 2% Ø 100

28 Canaleta de 10 0 Ø 2% Canaleta de 10 0 Ø 2% BAP Canaleta de 10 0 Ø 2%

29 Tubería de albañal Tubería de ventilación Tubería de PVC Sistema Sanitario Tradicional BAP Ø 100 Nota: Los diámetros de la tuberías están en milímetros Ø 100 Registro de 40x60 CB CC Lavabo Ø 51 Ø 51 Ø 100 Regadera 100 Ø Fregadero Ø 51 CB Ø 100 CB Lavadero Ø 51 Ø 51 Ø 100 Registro de 40x60 BAP Ø 100 Ø 100 Registro de 40x60 Ø 100 Registro de 40x60 Al drenaje Municipal WC Ø 51 Ø 100 Ø 51 Ø 100 Azotea

30 Tubería de albañal Tubería de ventilación Tubería de PVC Sistema Sanitario Tradicional BAP Ø 100 Nota: Los diámetros de la tuberías están en milímetros Ø 100 Registro de 40x60 CB CC Lavabo 51Ø Ø 51 Ø 100 Regadera 100 Ø Fregadero Ø 51 CB Ø 100 CB Lavadero Ø 51 Ø 51 Ø 100 Registro de 40x60 BAP Ø 100 Ø 100 Registro de 40x60 Ø 100 Registro de 40x60 Al drenaje Municipal WC Ø 51 Ø 100 Ø 51 Ø 100 Azotea

31 Diseño del Drenaje Sustentable

32 Análisis de Consumo UsoPorcentaje (%) Volumen (lts/hab/día) Inodoro (WC)36270.00 Higiene31232.50 Lavado ropa14105.00 Riego860.00 Lavado de trastes752.50 Bebida430.00 Total100750.00

33 Diseño del Drenaje Sustentable Sistema de Captación de Agua de Lluvia

34 Diseño del Drenaje Sustentable Sistema de Aguas Grises

35 Ø 100 CC Ø 100 Tanque de Aguas Grises BombaØ 13 CC

36 Diseño del Sistema Sanitario Sustentable Sistema de Captación de Agua de Lluvia

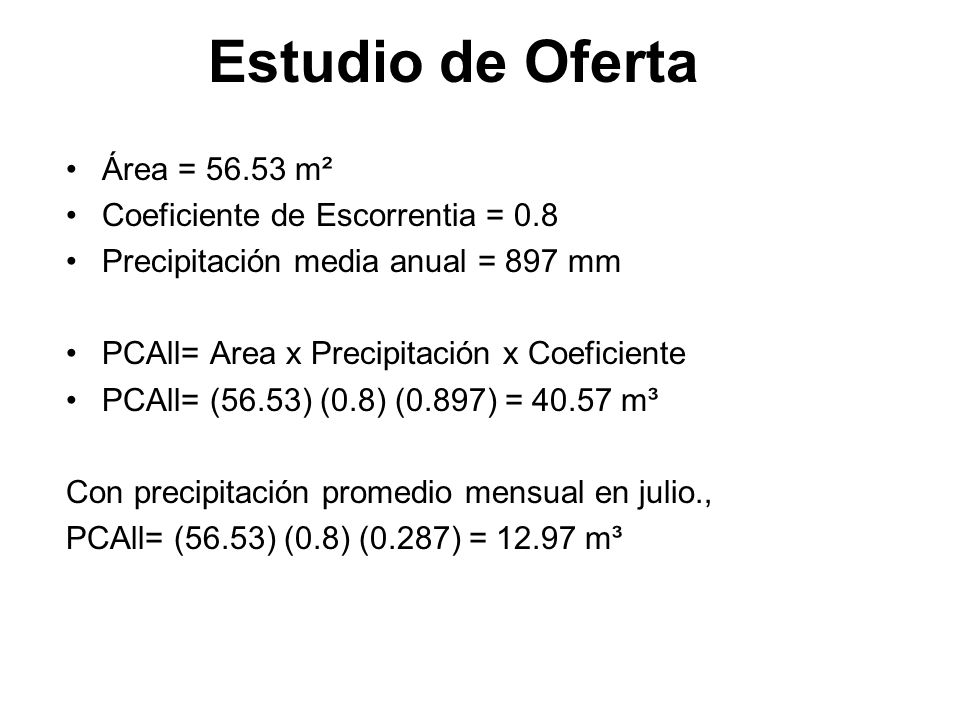

37 Estudio de Oferta Área = 56.53 m² Coeficiente de Escorrentia = 0.8 Precipitación media anual = 897 mm PCAll= Area x Precipitación x Coeficiente PCAll= (56.53) (0.8) (0.897) = 40.57 m³ Con precipitación promedio mensual en julio., PCAll= (56.53) (0.8) (0.287) = 12.97 m³

38 Ø 100 2% BAP Ø 100 Filtro Demasías

39 Tubería de albañal Tubería de ventilación Tubería de PVC Sistema Sanitario Sustentable BAP Ø 100 Nota: Los diámetros de la tuberías están en milímetros Ø 100 Registro de 40x60 CB CC Lavabo 51Ø Ø 100 Regadera 100 Ø Fregadero Ø 51 CB Ø 100 CB Lavadero Ø 51 Ø 51 Ø 100 Registro de 40x60 BAP Ø 100 Ø 100 Registro de 40x60 Ø 100 Registro de 40x60 Al drenaje Municipal WC Ø 51 Ø 100 Ø 51 Ø 100 Azotea Tanque de Aguas Grises Bomba Ø13 Ø 100 Demasías Tubería de aguas grises Tubería de aguas pluviales Filtro Ø 100

40 Se propone H = 2 m h = ¾ H = ¾ (2.0) = 1.50 m Conociendo el volumen requerido V= 40.57 m³ y la altura máxima del agua dentro de la cisterna h = 1.50 m, al dividir el Volumen (V) entre la altura h, se obtiene el área de la base de la cisterna, es decir: A = V = 40.57 m³ = 27.05 m² h 1.50 m³ A = a * b b = A = 27.05 m² = 3.86 m a 7.00 m³ Para una cisterna rectangular se propone a = 7.00 m V = A * h Ejemplo para diseñar una cisterna

41 Propuestas de dimensiones Para una cisterna rectangular se propone a = 7.00 m A = a * b b = A = 27.05 m² a 7.00 m³ 7 x 4 x 2 Para una cisterna cuadrada se propone: Para una cisterna circular se propone: MANEJO SUSTENTABLE DE AGUAS PLUVIALES EN CENTROS URBANOS MTRO. J. ARTURO GLEASON A = b ² b² = 27.05 A = π * r ² b = √ 27.05 b = 5.2 m b = 3.86 m 5.2 x 5.2 x 2 27.05 = π * r ² r² = 27.05 π r = √ 27.05 3.14 r = 2.93 m Diámetro: 6 m Profundidad: 2 m

42 7 m 4.0 m 7 m 4.0 m 2.0 m MANEJO SUSTENTABLE DE AGUAS PLUVIALES EN CENTROS URBANOS MTRO. J. ARTURO GLEASON 5.2 m 6.0 m 5.2 m 2.0 m 5.2 m 6 m 2.0 m

43 Observaciones Las dimensiones del tanque dependerán del volumen que optemos captar, según el uso que se le quiera dar al agua de lluvia. El costo será otro elemento a considerar para tomar la decisión de cuánta agua se captará. Existen otras metodologías para lograr un dimensionamiento óptimo, pero… Será en el siguiente curso…. MANEJO SUSTENTABLE DE AGUAS PLUVIALES EN CENTROS URBANOS MTRO. J. ARTURO GLEASON
