SISTEMA DE ABASTECIMIENTO DE AGUA DE LLUVIA. MAPA DE LA UNIVERSIDAD AUTÓNOMA METROPOLITANA UNIDAD IZTAPALAPA.

Presentaciones similares


Presentación del tema: "SISTEMA DE ABASTECIMIENTO DE AGUA DE LLUVIA. MAPA DE LA UNIVERSIDAD AUTÓNOMA METROPOLITANA UNIDAD IZTAPALAPA."— Transcripción de la presentación:

1 SISTEMA DE ABASTECIMIENTO DE AGUA DE LLUVIA

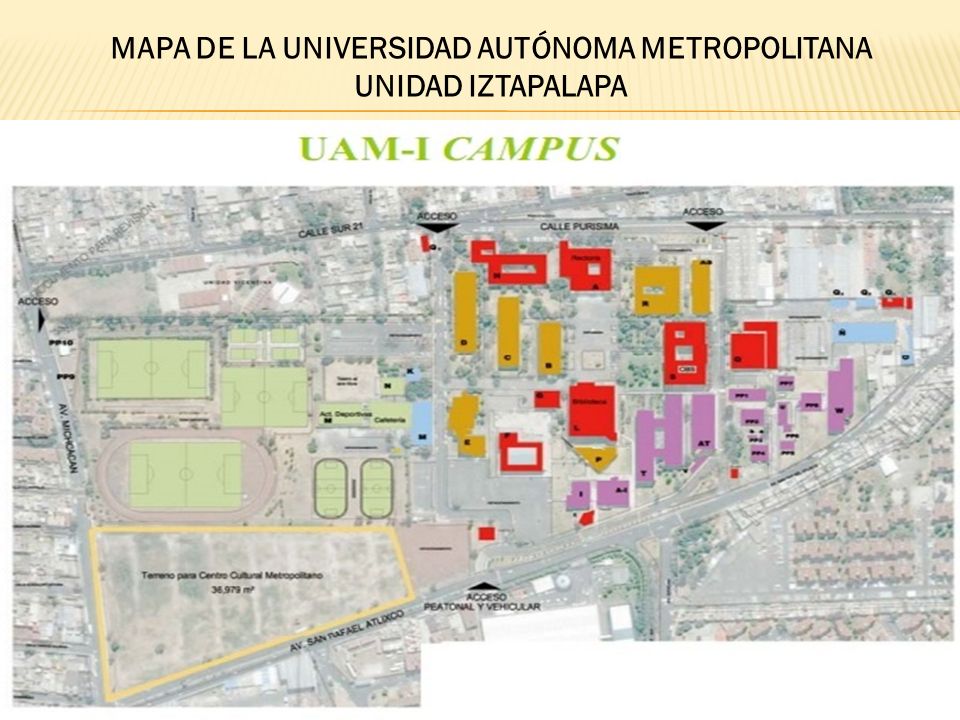

2 MAPA DE LA UNIVERSIDAD AUTÓNOMA METROPOLITANA UNIDAD IZTAPALAPA

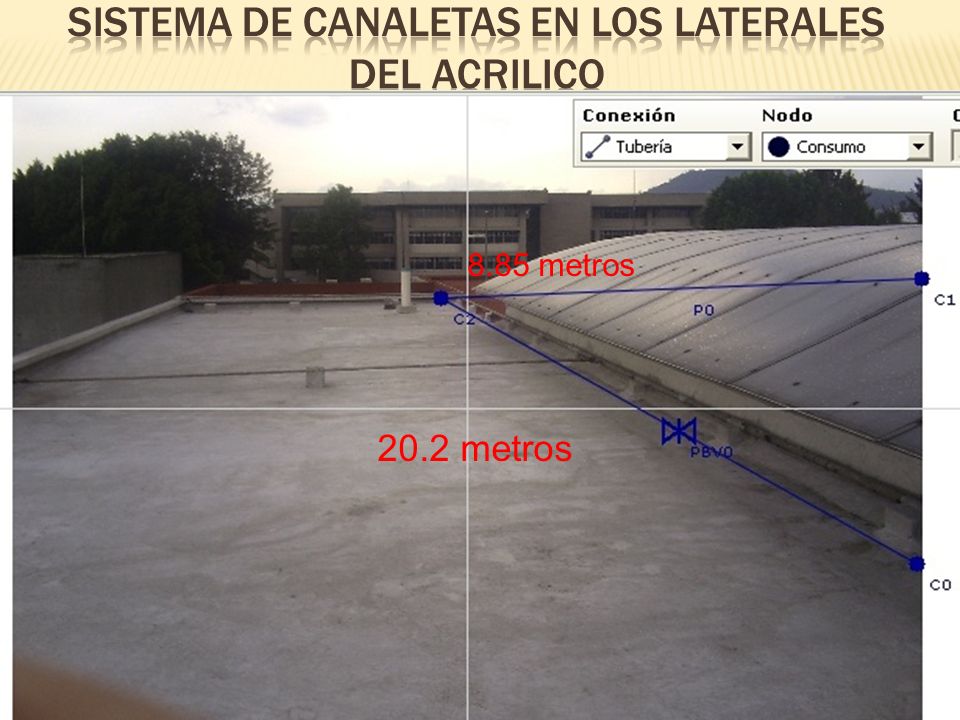

3 20.2 metros 8.85 metros

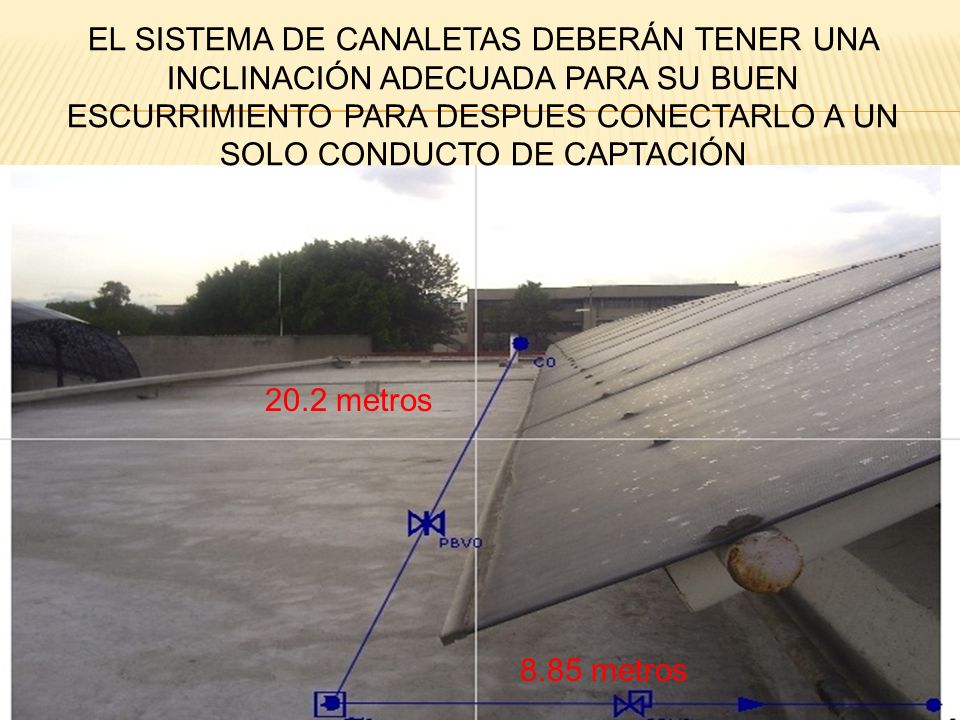

4 20.2 metros 8.85 metros EL SISTEMA DE CANALETAS DEBERÁN TENER UNA INCLINACIÓN ADECUADA PARA SU BUEN ESCURRIMIENTO PARA DESPUES CONECTARLO A UN SOLO CONDUCTO DE CAPTACIÓN

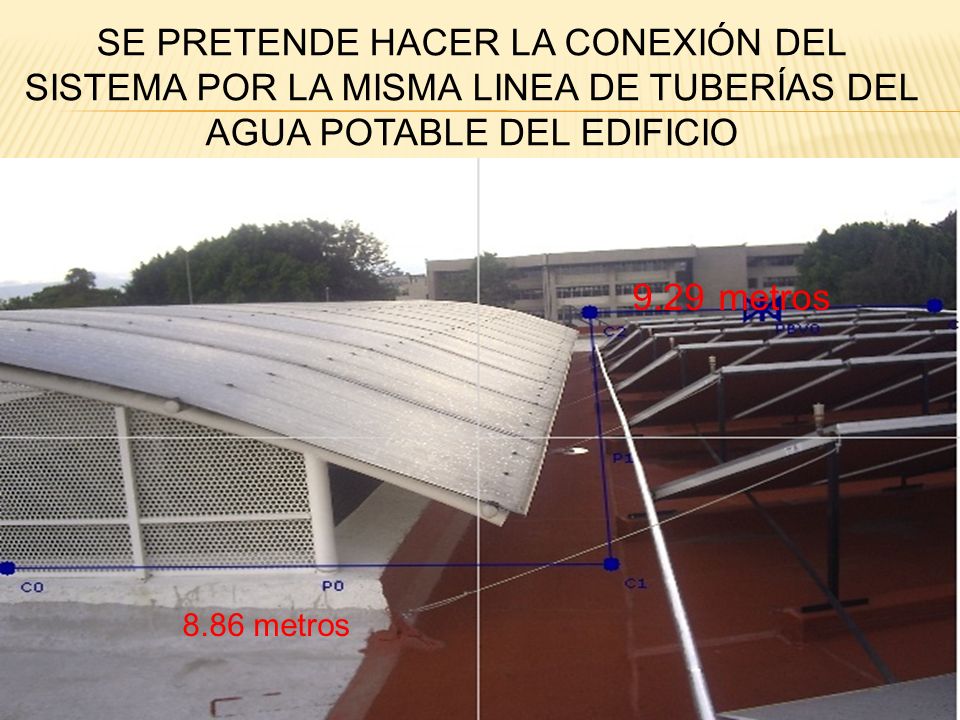

5 9.29 metros 8.86 metros SE PRETENDE HACER LA CONEXIÓN DEL SISTEMA POR LA MISMA LINEA DE TUBERÍAS DEL AGUA POTABLE DEL EDIFICIO

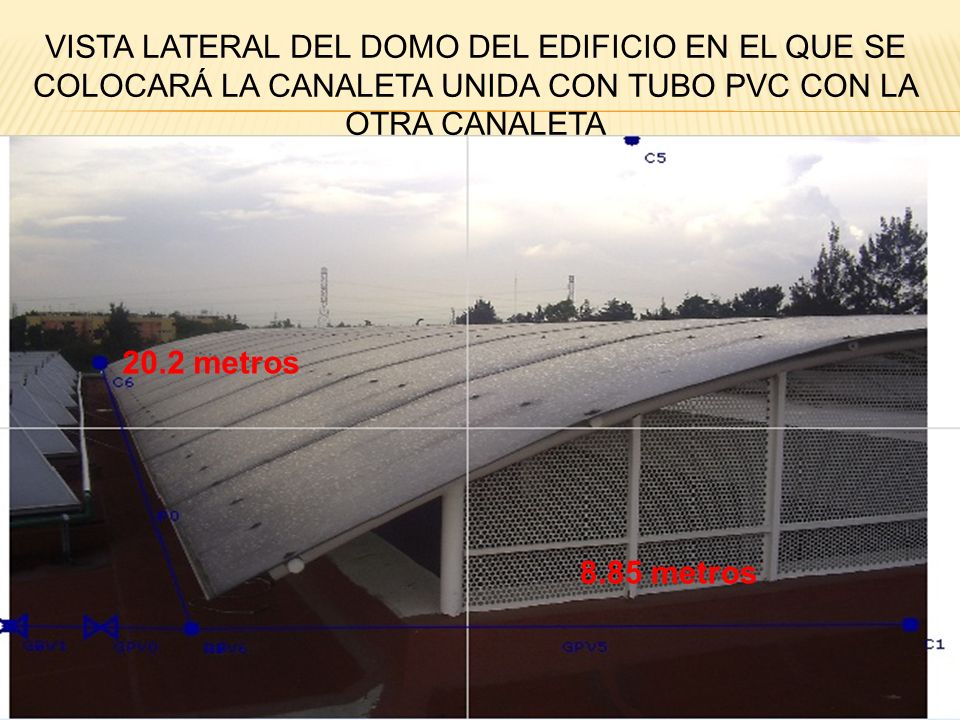

6 8.85 metros 20.2 metros VISTA LATERAL DEL DOMO DEL EDIFICIO EN EL QUE SE COLOCARÁ LA CANALETA UNIDA CON TUBO PVC CON LA OTRA CANALETA

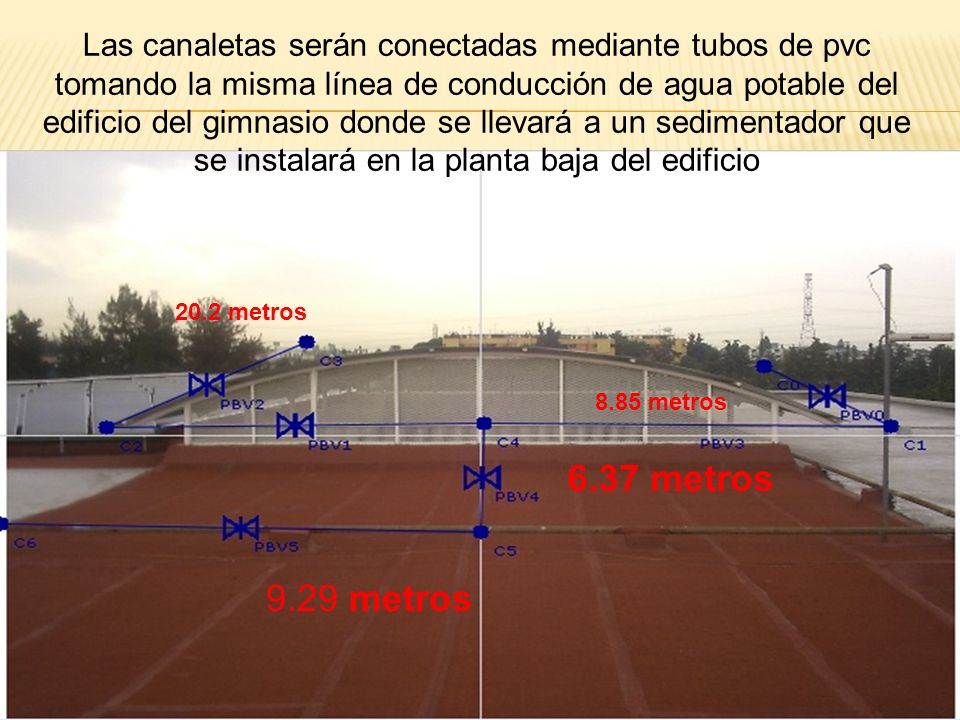

7 20.2 metros 8.85 metros 6.37 metros 9.29 metros Las canaletas serán conectadas mediante tubos de pvc tomando la misma línea de conducción de agua potable del edificio del gimnasio donde se llevará a un sedimentador que se instalará en la planta baja del edificio

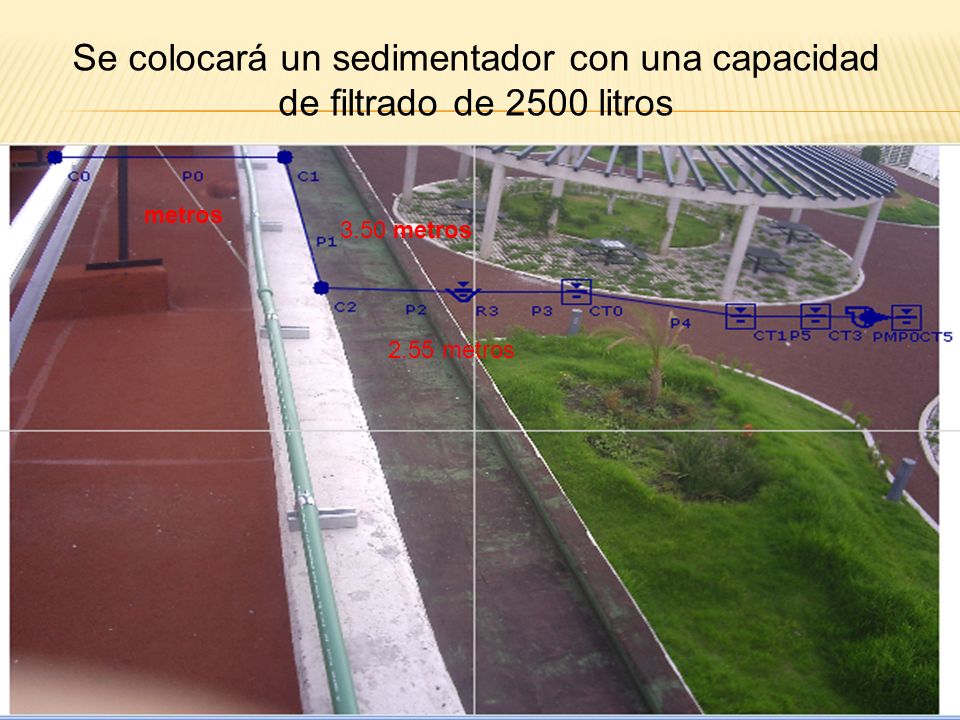

8 metros 3.50 metros 2.55 metros Se colocará un sedimentador con una capacidad de filtrado de 2500 litros

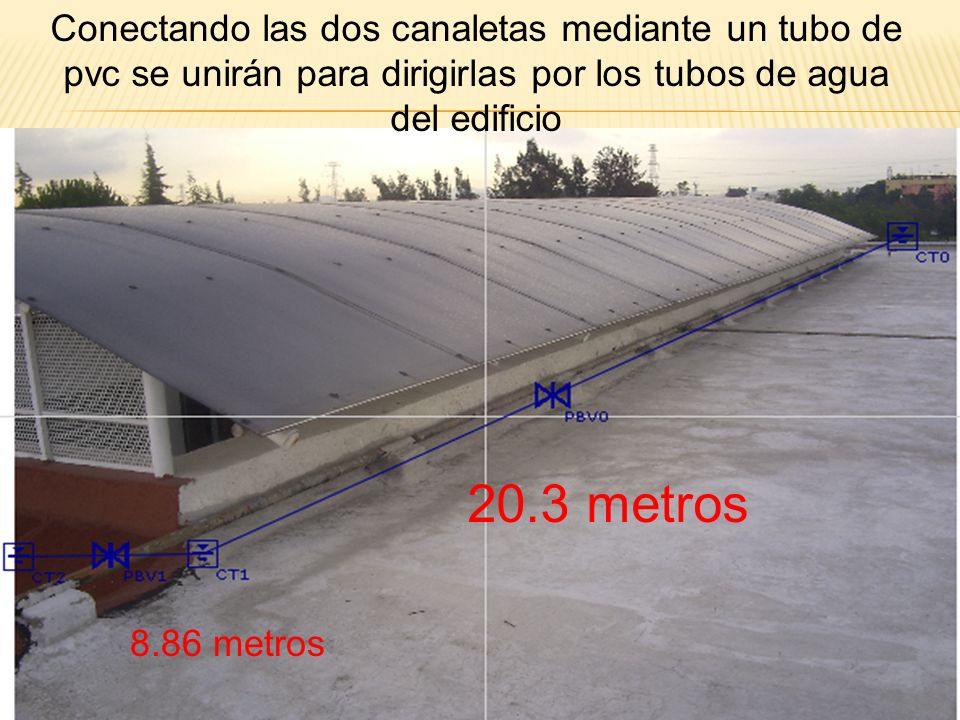

9 20.3 metros 8.86 metros Conectando las dos canaletas mediante un tubo de pvc se unirán para dirigirlas por los tubos de agua del edificio

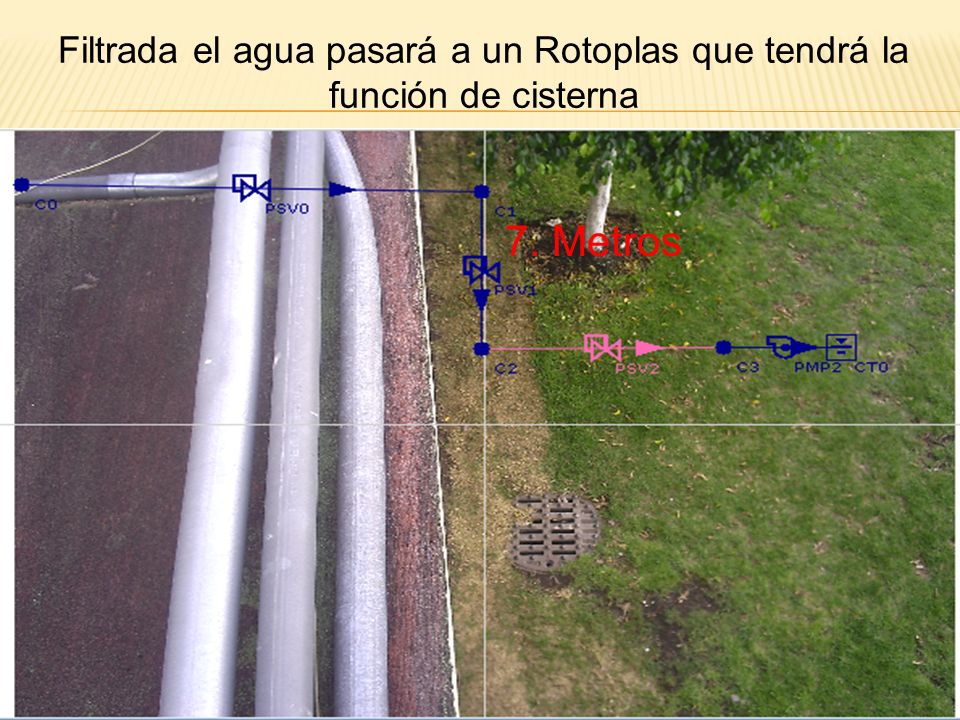

10 7. Metros Filtrada el agua pasará a un Rotoplas que tendrá la función de cisterna

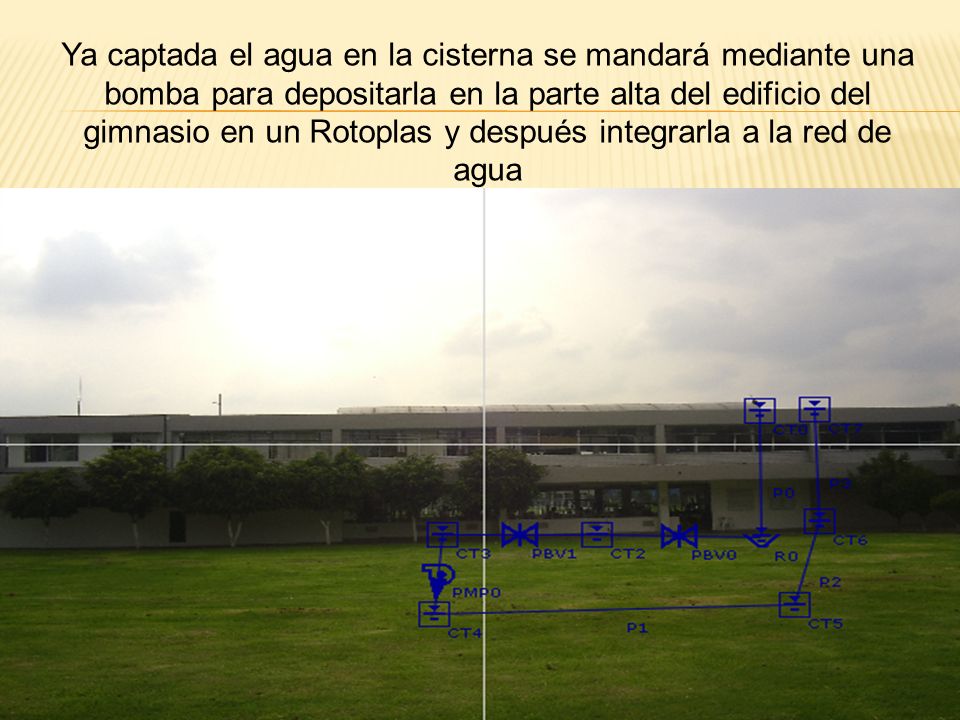

11 Ya captada el agua en la cisterna se mandará mediante una bomba para depositarla en la parte alta del edificio del gimnasio en un Rotoplas y después integrarla a la red de agua

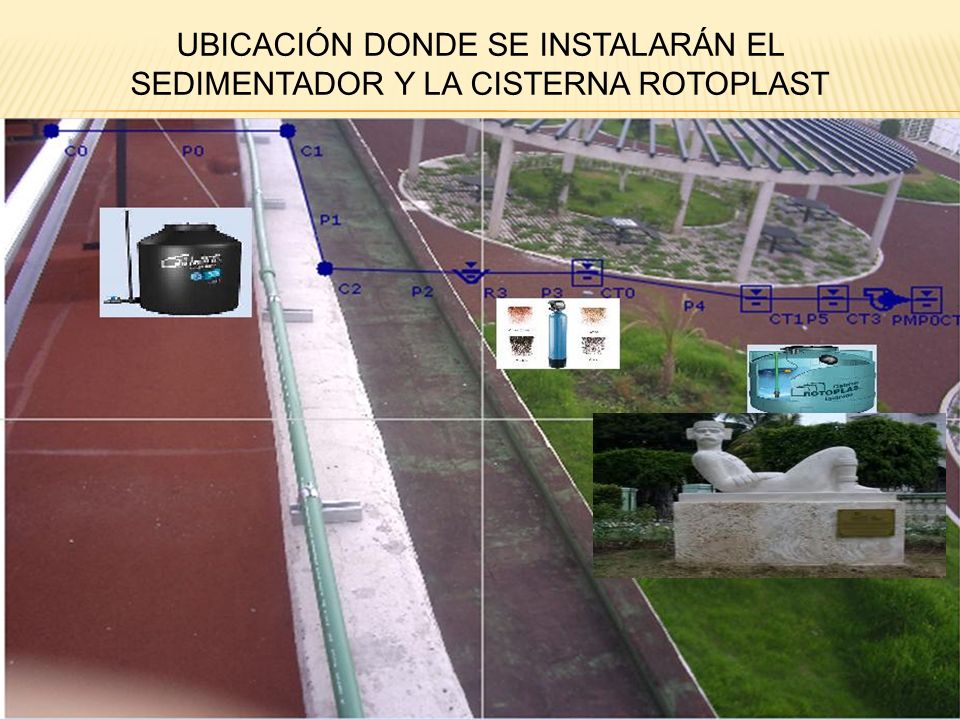

12 UBICACIÓN DONDE SE INSTALARÁN EL SEDIMENTADOR Y LA CISTERNA ROTOPLAST

13
