007 CAPÍTULO -Derivación Estática: Zapato

Presentación del tema: "007 CAPÍTULO -Derivación Estática: Zapato"— Transcripción de la presentación:

1 007 CAPÍTULO -Derivación Estática: Zapato
-Plénum para Rejas y Difusores

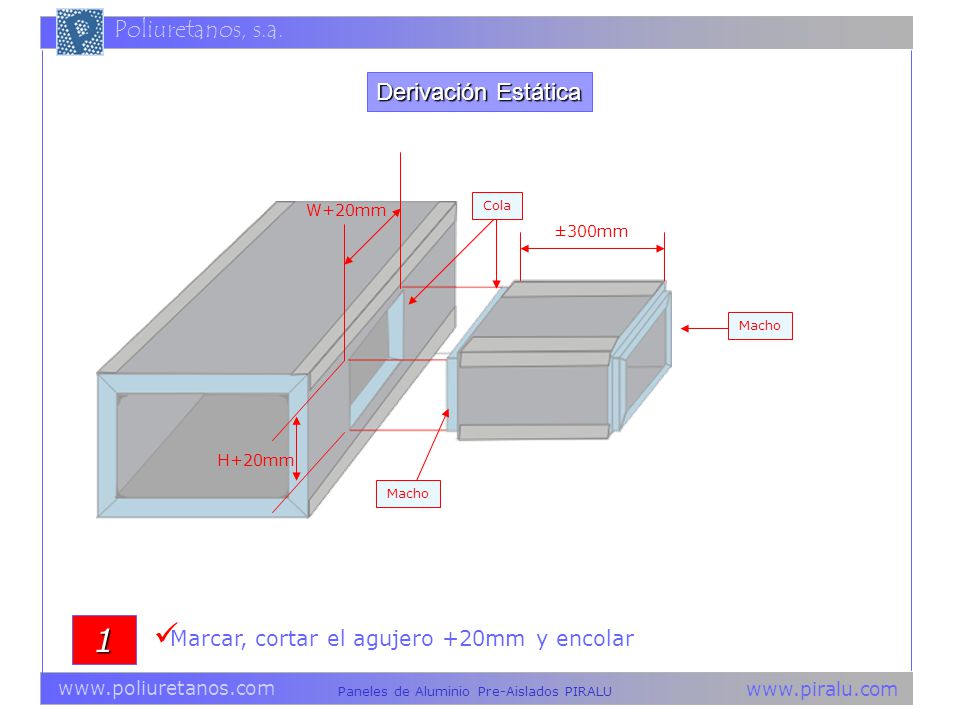

2 1 Derivación Estática Marcar, cortar el agujero +20mm y encolar W+20mm
H+20mm W+20mm Cola ±300mm Macho Macho 1 Marcar, cortar el agujero +20mm y encolar

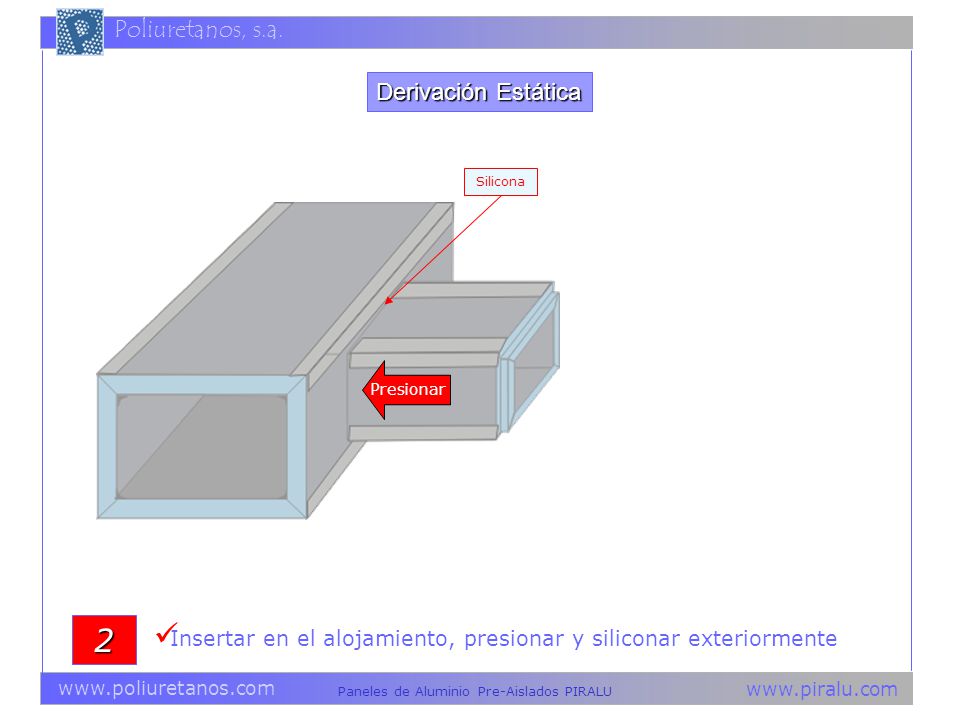

3 Derivación Estática Silicona Presionar 2 Insertar en el alojamiento, presionar y siliconar exteriormente

4 1 Plénum Rejillas o Difusores
Tapa H+400mm 300mm W+400mm W+400mm H+400mm H+400mm W+400mm 1 De un “LATERAL ESPECIAL”,cortar las cuatro caras mas la tapa

5 2 Plénum Rejillas o Difusores
Dos lados Tres lados Tapa Tapa 2 Pasar la cuchilla “BASE” para corte inglete 45º

6 3 Plénum Rejillas o Difusores
Cola Tapa 3 Encolar todos los lados con corte inglete a 45º

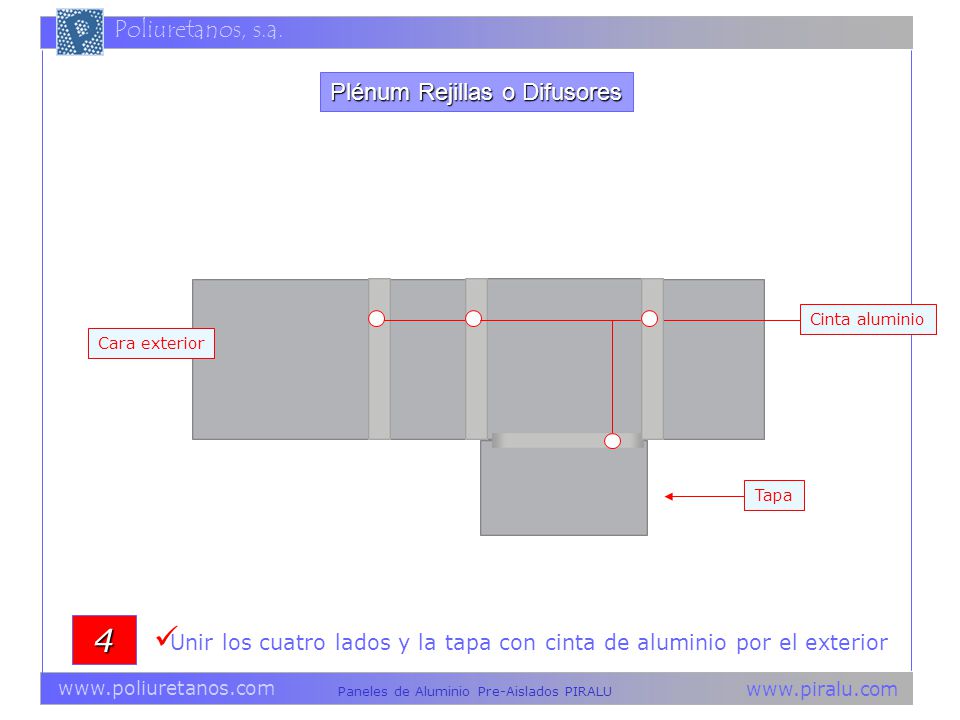

7 4 Plénum Rejillas o Difusores
Cinta aluminio Cara exterior Tapa 4 Unir los cuatro lados y la tapa con cinta de aluminio por el exterior

8 5 Plénum Rejillas o Difusores
Tapa Cara interior 5 Girar la pieza en posición cara interior hacia arriba

9 6 Plénum Rejillas o Difusores
Tapa 6 Cerrar la Tapa en posición vertical 90º sobre la base

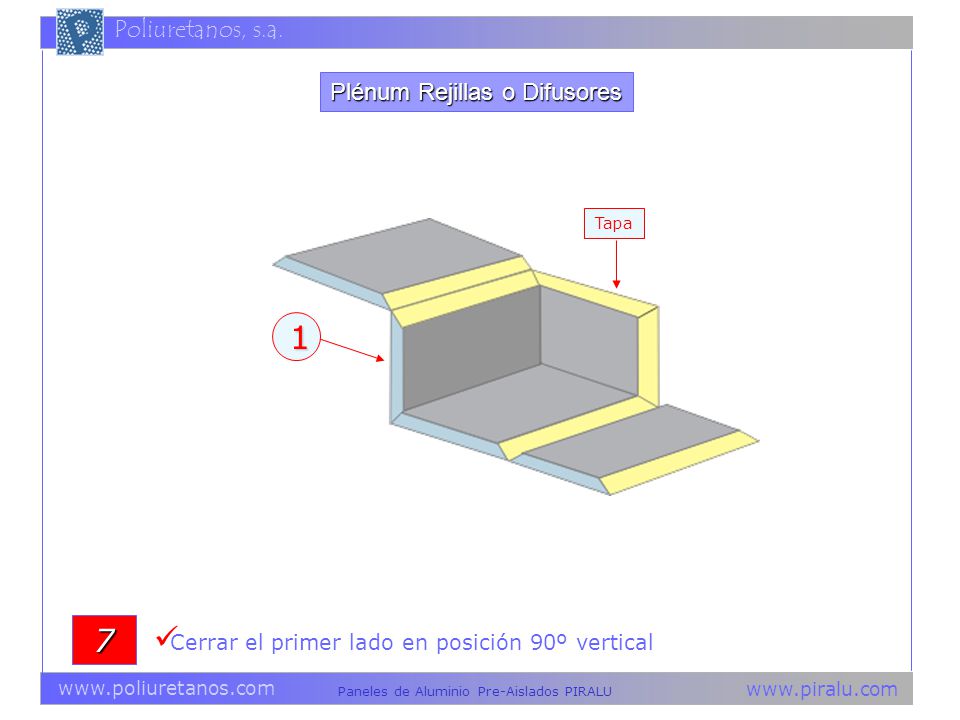

10 1 7 Plénum Rejillas o Difusores
Tapa 1 7 Cerrar el primer lado en posición 90º vertical

11 2 8 Plénum Rejillas o Difusores
Cerrar el segundo lado en posición 90º vertical

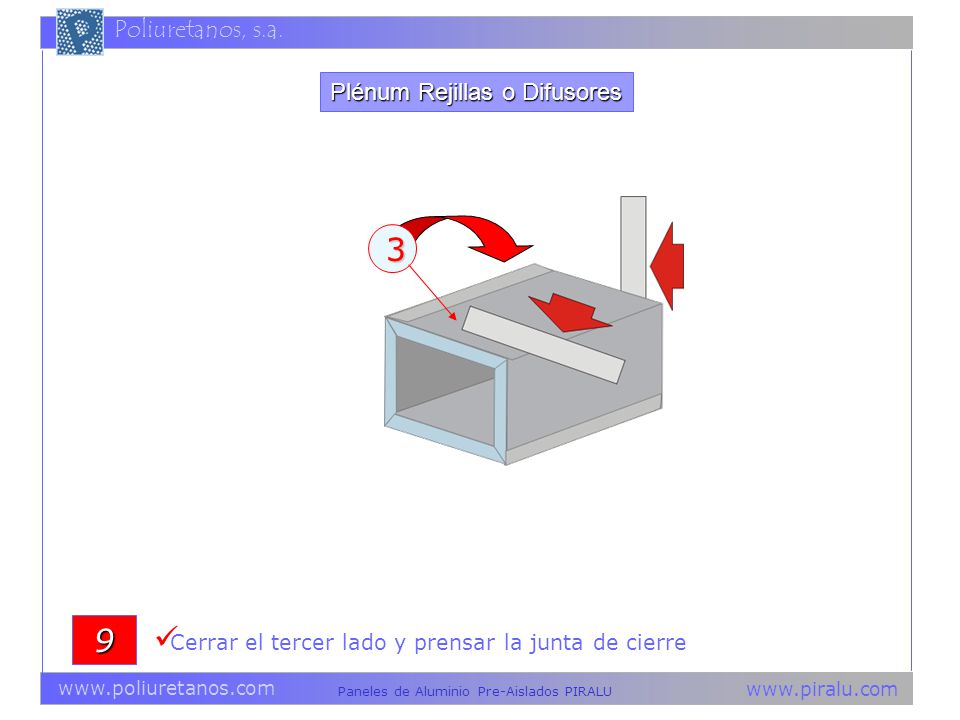

12 3 9 Plénum Rejillas o Difusores
Cerrar el tercer lado y prensar la junta de cierre

13 10 Plénum Rejillas o Difusores
Cinta aluminio Silicona interior 10 Colocar la cinta de aluminio en el ángulo de cierre y la tapa

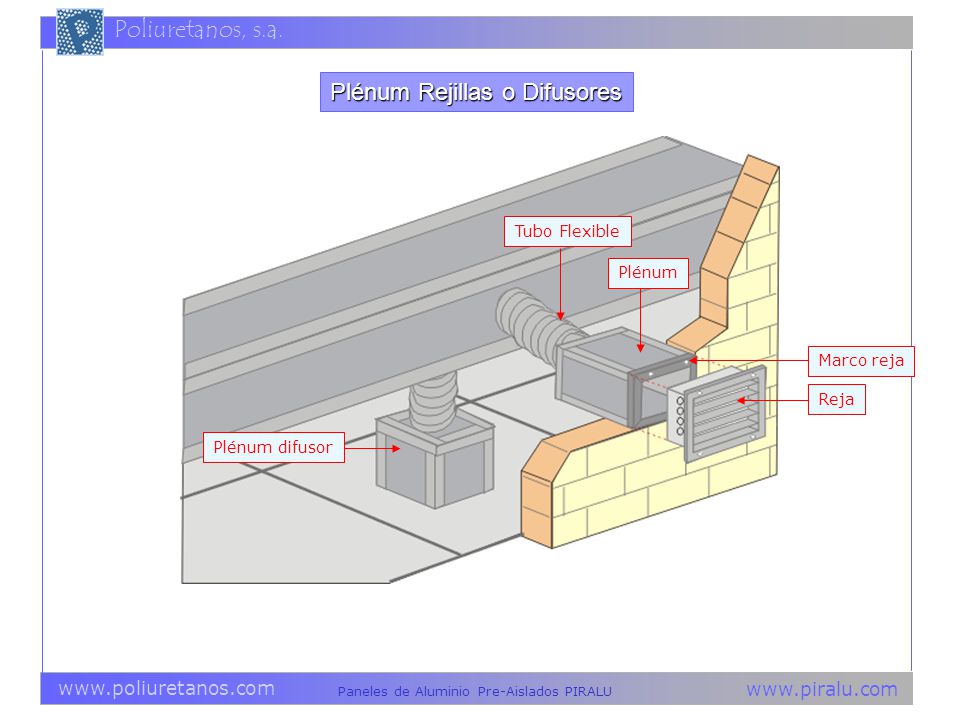

14 Plénum Rejillas o Difusores
Tubo Flexible Plénum Marco reja Reja Plénum difusor
