DELTATRON-T® Estación transformadora móvil hasta kVA

Presentación del tema: "DELTATRON-T® Estación transformadora móvil hasta kVA"— Transcripción de la presentación:

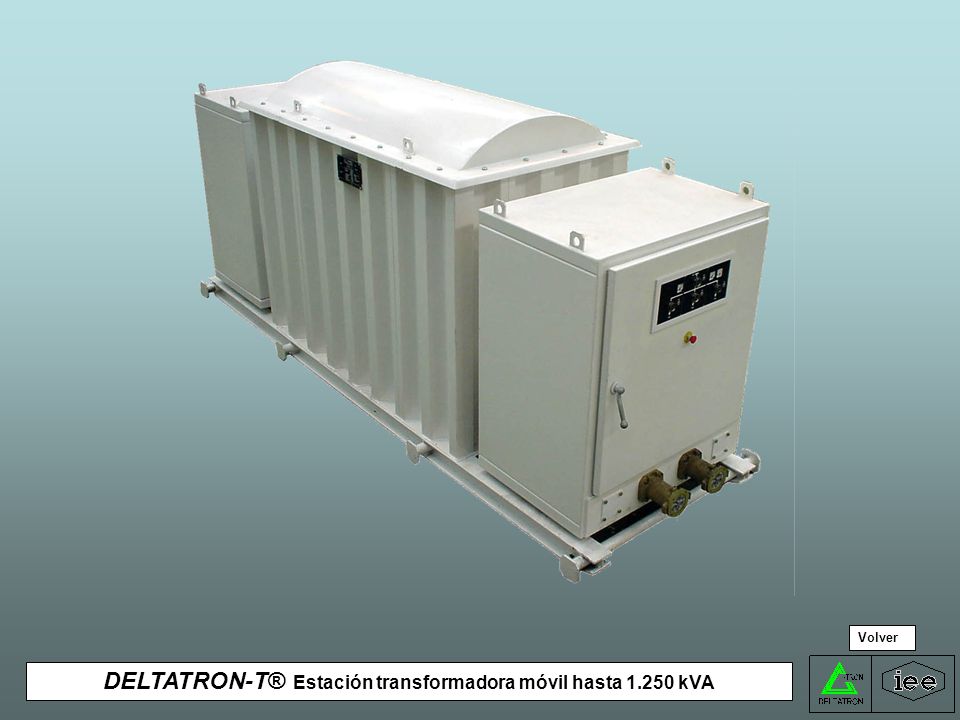

1 DELTATRON-T® Estación transformadora móvil hasta 1.250 kVA
Volver DELTATRON-T® Estación transformadora móvil hasta kVA

2 INGENIERIA ELECTRICA ELECTRONICA, S.A.
EL DELTATRON® ES UN CENTRO DE TRANSFORMACION MOVIL DISEÑADO PARA OBRAS SUBTERRANEAS Ventajas de utilizarlo en la construcción de un túnel : Es un equipo inventariable de larga vida útil Es un equipo compacto muy fácil de desplazar No precisa ningúna excavación adicional Está construido de acuerdo a la última Normativa Europea Tiene alta resistencia mecánica a los impactos externos Suministra alimentación eléctrica de BT a todas las máquinas del frente Puede moverse sin desconectar su alimentación de AT y BT Protege e independiza todas las salidas de BT Puede utilizarse en BT hasta V y en ejecuciones especiales hasta V OJO con esto

3 EL DELTATRON® PUEDE SER ALIMENTADO EN AT HASTA 12 KV
INGENIERIA ELECTRICA ELECTRONICA, S.A. EL DELTATRON® PUEDE SER ALIMENTADO EN AT HASTA 12 KV Las tensiones estándar de alimentación en AT son hasta 7,2 KV. Bajo demanda pueden suministrarse ejecuciones especiales con interruptor de SF6 hasta 12 KV. Las ejecuciones estándar hasta 7,2 KV tienen contactor de operación al vacío, protección de sobrecarga (I>) y fusibles con percutor para protección frente a cortocircuitos (I>>). Los equipos hasta 12 KV tienen interruptor de SF6 con mando motor y protección electrónica multifunción tipo IE200®. El transformador de tipo seco, resistente al fuego, dispone de sondas térmicas tipo Pt-100 para monitorizar la temperatura interna de los deva- nados (q) y, eventualmente, producir señales de aviso y alarma. El acceso desde el exterior a la aparamenta de AT está protegido por medio de una barrera metálica desmontable.

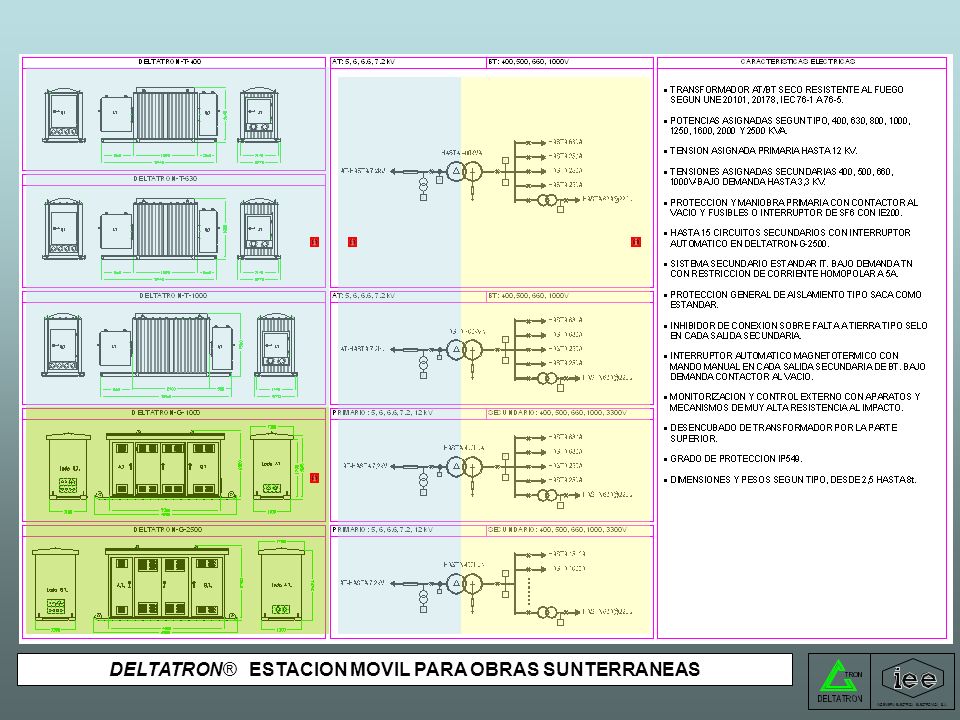

4 DELTATRON® ESTACION MOVIL PARA OBRAS SUNTERRANEAS
INGENIERIA ELECTRICA ELECTRONICA, S.A. DELTATRON® ESTACION MOVIL PARA OBRAS SUNTERRANEAS

5 DELTATRON® Esquema eléctrico de la cámara de AT con contactor de vacío
Volver DELTATRON® Esquema eléctrico de la cámara de AT con contactor de vacío

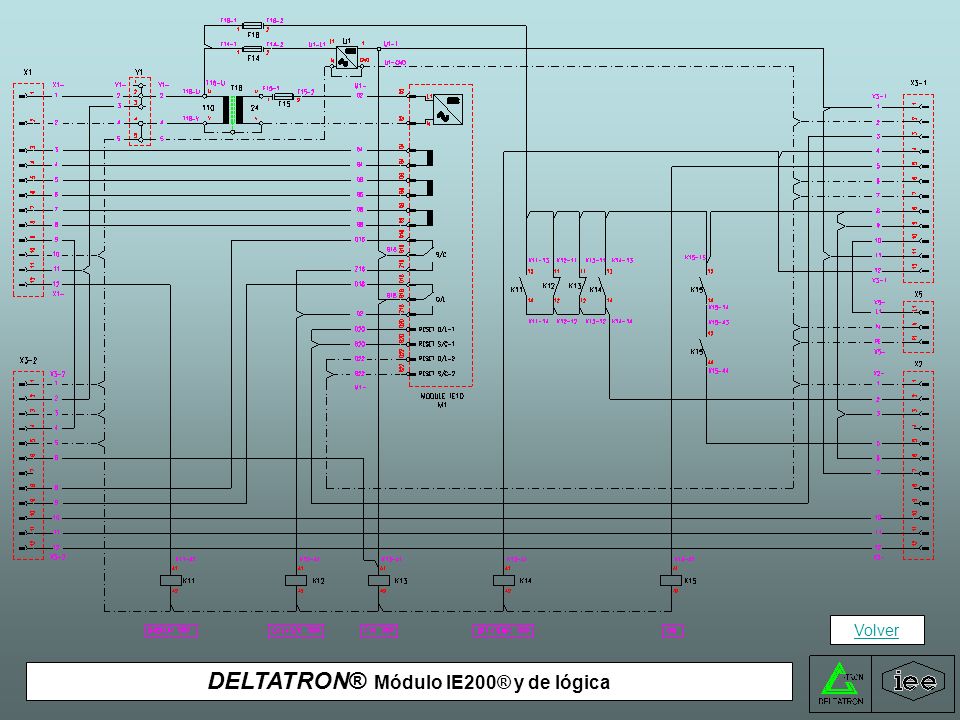

6 DELTATRON® Módulo IE200® y de lógica
Volver DELTATRON® Módulo IE200® y de lógica

7 DELTATRON® Distribución BT con interruptores
Volver DELTATRON® Distribución BT con interruptores

8 DELTATRON® Circuito del módulo general de protección de BT
Volver DELTATRON® Circuito del módulo general de protección de BT

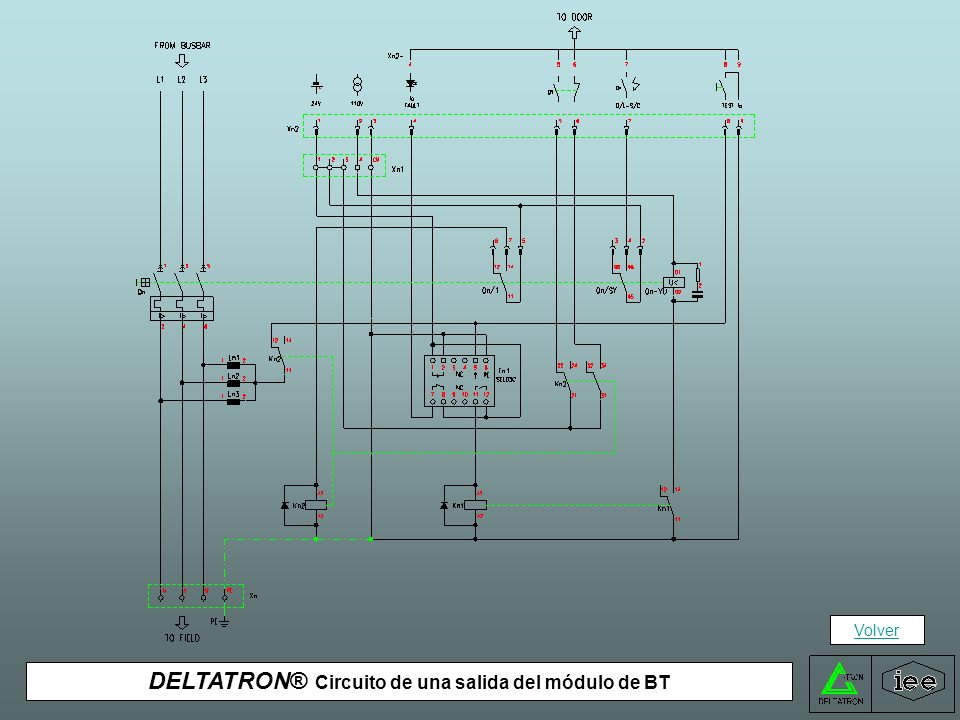

9 DELTATRON® Circuito de una salida del módulo de BT
Volver DELTATRON® Circuito de una salida del módulo de BT

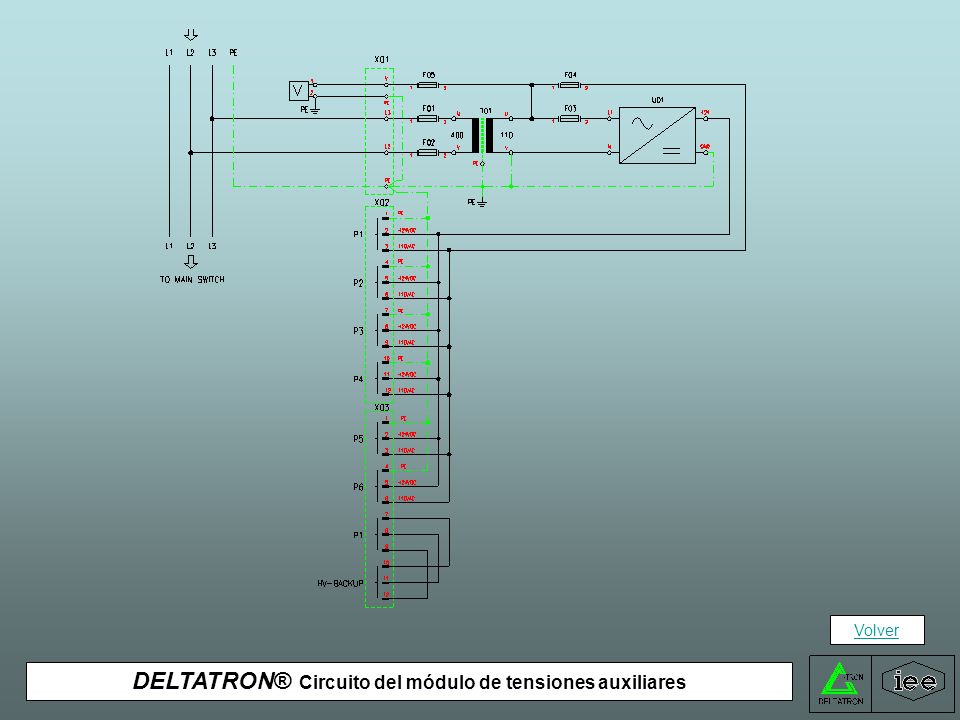

10 DELTATRON® Circuito del módulo de tensiones auxiliares
Volver DELTATRON® Circuito del módulo de tensiones auxiliares

11 DELTATRON-G® Estación transformadora móvil hasta 2.500 kVA
Volver DELTATRON-G® Estación transformadora móvil hasta kVA

12 ¿Cómo contactar con nosotros?
Polígono Industrial Vega de Baiña, nº22 33682 BAIÑA Mieres (Asturias).
