INTEGRANTES: Milagro Salazar C.I 17.745.430 Pedro Navas C.I 18.678.866 Juan Aguirre C.I 18.667.260 EL TIGRE; JUNIO DE 2010 Prof. MARTA PINDER.

Presentaciones similares


Presentación del tema: "INTEGRANTES: Milagro Salazar C.I 17.745.430 Pedro Navas C.I 18.678.866 Juan Aguirre C.I 18.667.260 EL TIGRE; JUNIO DE 2010 Prof. MARTA PINDER."— Transcripción de la presentación:

1 INTEGRANTES: Milagro Salazar C.I Pedro Navas C.I Juan Aguirre C.I EL TIGRE; JUNIO DE 2010 Prof. MARTA PINDER

2 Todos los sellos mecánicos contienen cuatro elementos básicos: Son los dispositivos más utilizados para sellar contra líquidos cuando se utilizan ejes rotatorios. Son confiables, tienen larga vida y casi siempre operan sin fugas visibles. 1. Un anillo sellador giratorio 2. Un anillo sellador estacionario 3. Una sección de carga de resorte para mantener el contacto entre las caras de sellado 4. Sellos estáticos

3 Partes Fundamentales de un sello mecánico.

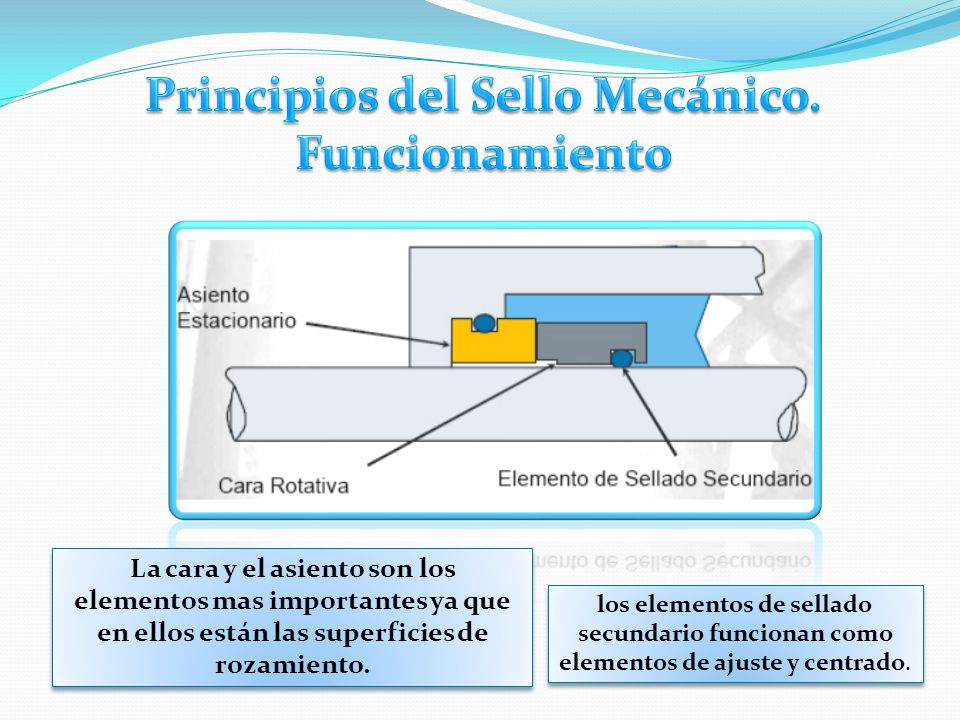

4 La cara y el asiento son los elementos mas importantes ya que en ellos están las superficies de rozamiento. los elementos de sellado secundario funcionan como elementos de ajuste y centrado. los elementos de sellado secundario funcionan como elementos de ajuste y centrado.

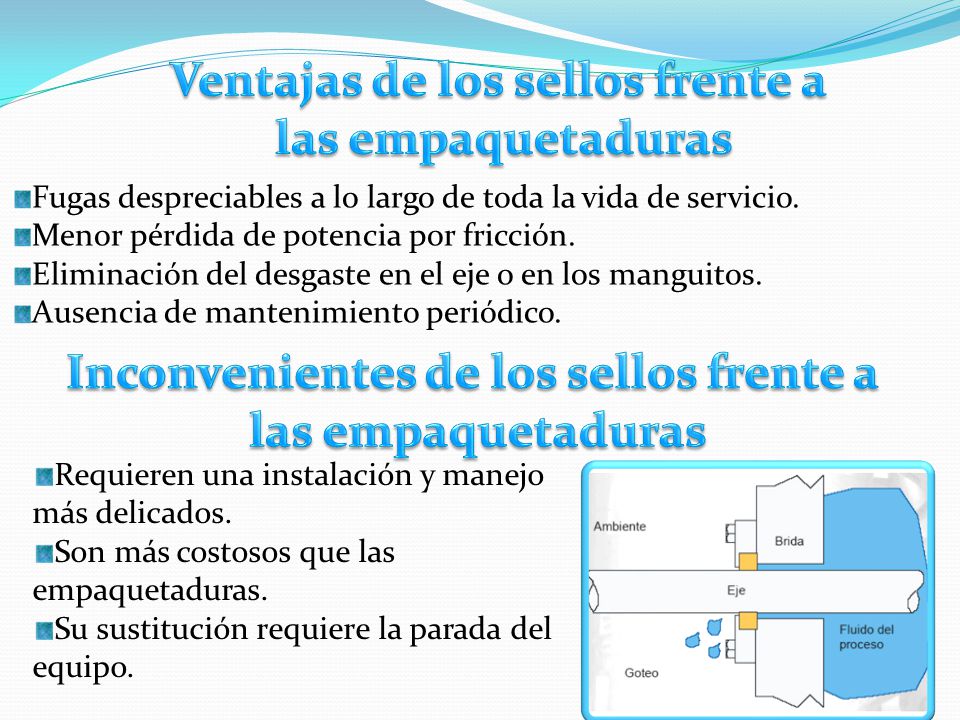

5 Fugas despreciables a lo largo de toda la vida de servicio. Menor pérdida de potencia por fricción. Eliminación del desgaste en el eje o en los manguitos. Ausencia de mantenimiento periódico. Requieren una instalación y manejo más delicados. Son más costosos que las empaquetaduras. Su sustitución requiere la parada del equipo.

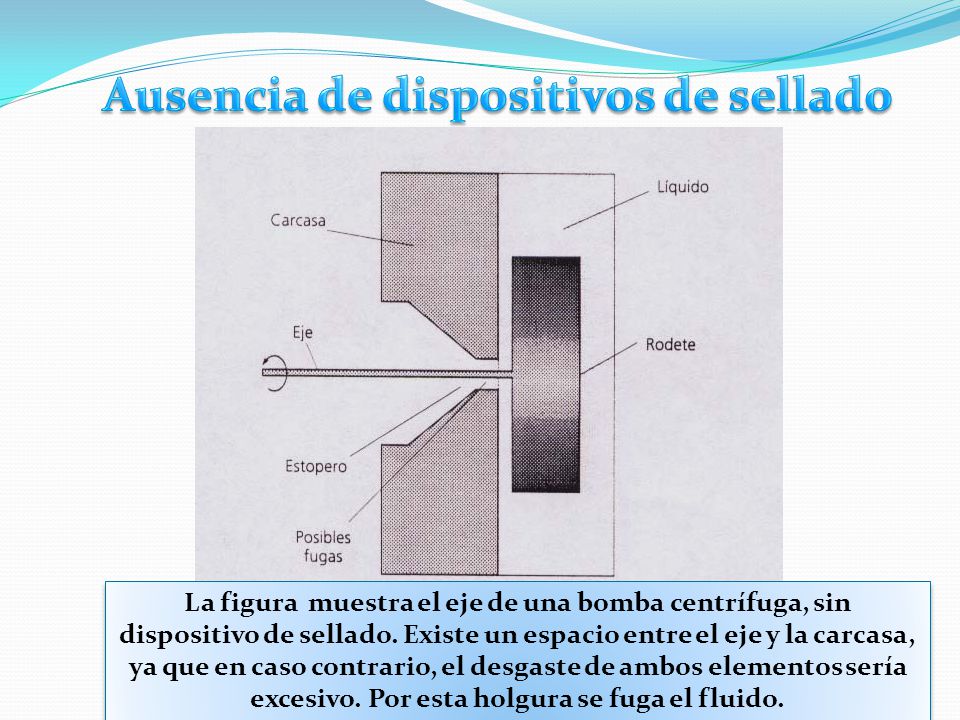

6 La figura muestra el eje de una bomba centrífuga, sin dispositivo de sellado. Existe un espacio entre el eje y la carcasa, ya que en caso contrario, el desgaste de ambos elementos sería excesivo. Por esta holgura se fuga el fluido.

7 Los sellos mecánicos se clasifican en sellos internos o externos. En ambos casos, el principio de funcionamiento es el mismo que se ha expuesto anteriormente. A. Sellos internos: Los sellos internos se instalan con todos los componentes selladores expuestos al líquido de proceso. Los sellos mecánicos se clasifican en sellos internos o externos. En ambos casos, el principio de funcionamiento es el mismo que se ha expuesto anteriormente. A. Sellos internos: Los sellos internos se instalan con todos los componentes selladores expuestos al líquido de proceso. Fig. Sello mecánico interno. Ventajas de los sellos internos Capacidad de sellado contra presiones elevadas, puesto que la presión del fluido se ejerce en la misma dirección que la fuerza del resorte. Protección de las partes selladoras contra daños mecánicos externos/ ya que no están expuestos al exterior. Reducción de la longitud externa del eje. Ventajas de los sellos internos Capacidad de sellado contra presiones elevadas, puesto que la presión del fluido se ejerce en la misma dirección que la fuerza del resorte. Protección de las partes selladoras contra daños mecánicos externos/ ya que no están expuestos al exterior. Reducción de la longitud externa del eje.

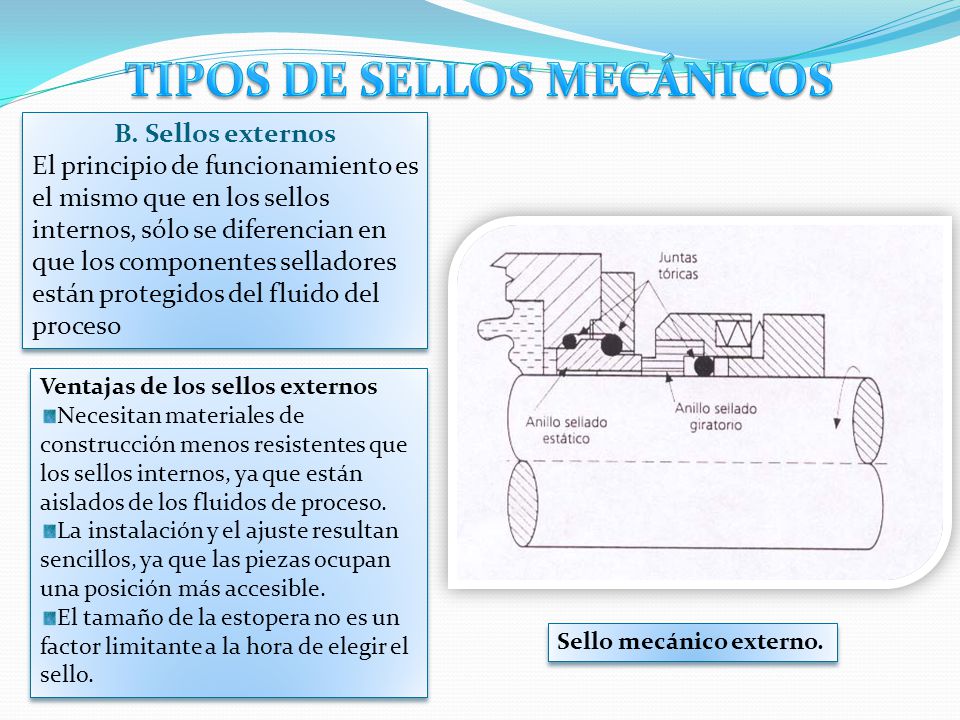

8 B. Sellos externos El principio de funcionamiento es el mismo que en los sellos internos, sólo se diferencian en que los componentes selladores están protegidos del fluido del proceso B. Sellos externos El principio de funcionamiento es el mismo que en los sellos internos, sólo se diferencian en que los componentes selladores están protegidos del fluido del proceso Sello mecánico externo. Ventajas de los sellos externos Necesitan materiales de construcción menos resistentes que los sellos internos, ya que están aislados de los fluidos de proceso. La instalación y el ajuste resultan sencillos, ya que las piezas ocupan una posición más accesible. El tamaño de la estopera no es un factor limitante a la hora de elegir el sello. Ventajas de los sellos externos Necesitan materiales de construcción menos resistentes que los sellos internos, ya que están aislados de los fluidos de proceso. La instalación y el ajuste resultan sencillos, ya que las piezas ocupan una posición más accesible. El tamaño de la estopera no es un factor limitante a la hora de elegir el sello.

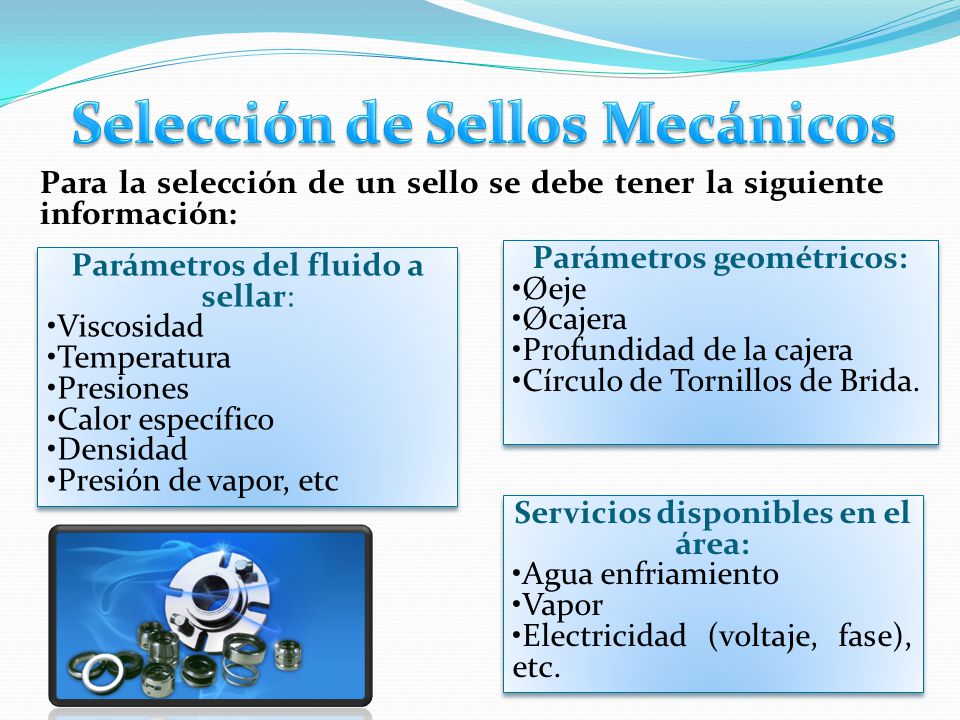

9 Para la selección de un sello se debe tener la siguiente información: Parámetros del fluido a sellar: Viscosidad Temperatura Presiones Calor específico Densidad Presión de vapor, etc Parámetros del fluido a sellar: Viscosidad Temperatura Presiones Calor específico Densidad Presión de vapor, etc Parámetros geométricos: Øeje Øcajera Profundidad de la cajera Círculo de Tornillos de Brida. Parámetros geométricos: Øeje Øcajera Profundidad de la cajera Círculo de Tornillos de Brida. Servicios disponibles en el área: Agua enfriamiento Vapor Electricidad (voltaje, fase), etc. Servicios disponibles en el área: Agua enfriamiento Vapor Electricidad (voltaje, fase), etc.

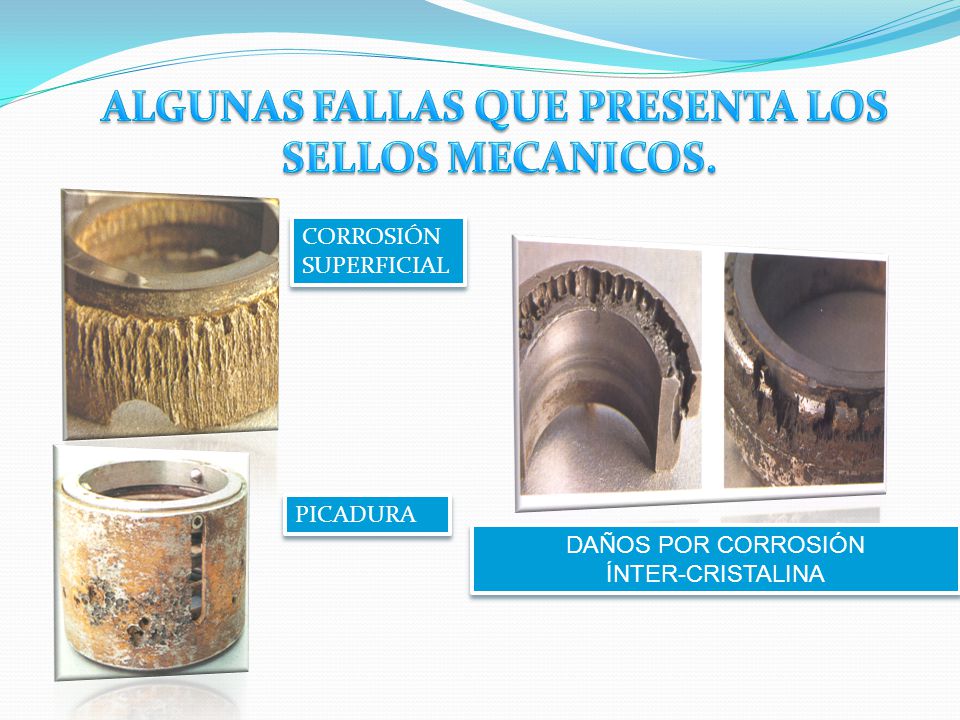

10 CORROSIÓN SUPERFICIAL PICADURA DAÑOS POR CORROSIÓN ÍNTER-CRISTALINA DAÑOS POR CORROSIÓN ÍNTER-CRISTALINA

11 DAÑOS CAUSADOS POR MECANISMOS DAÑOS CAUSADOS TÉRMICAMENTE

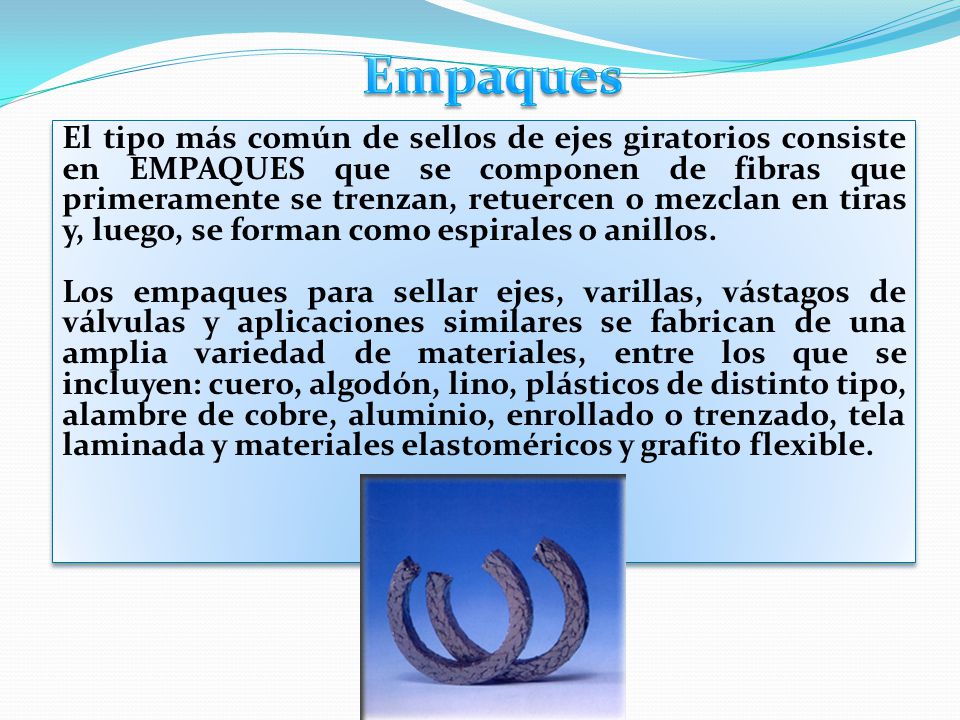

12 El tipo más común de sellos de ejes giratorios consiste en EMPAQUES que se componen de fibras que primeramente se trenzan, retuercen o mezclan en tiras y, luego, se forman como espirales o anillos. Los empaques para sellar ejes, varillas, vástagos de válvulas y aplicaciones similares se fabrican de una amplia variedad de materiales, entre los que se incluyen: cuero, algodón, lino, plásticos de distinto tipo, alambre de cobre, aluminio, enrollado o trenzado, tela laminada y materiales elastoméricos y grafito flexible. El tipo más común de sellos de ejes giratorios consiste en EMPAQUES que se componen de fibras que primeramente se trenzan, retuercen o mezclan en tiras y, luego, se forman como espirales o anillos. Los empaques para sellar ejes, varillas, vástagos de válvulas y aplicaciones similares se fabrican de una amplia variedad de materiales, entre los que se incluyen: cuero, algodón, lino, plásticos de distinto tipo, alambre de cobre, aluminio, enrollado o trenzado, tela laminada y materiales elastoméricos y grafito flexible.

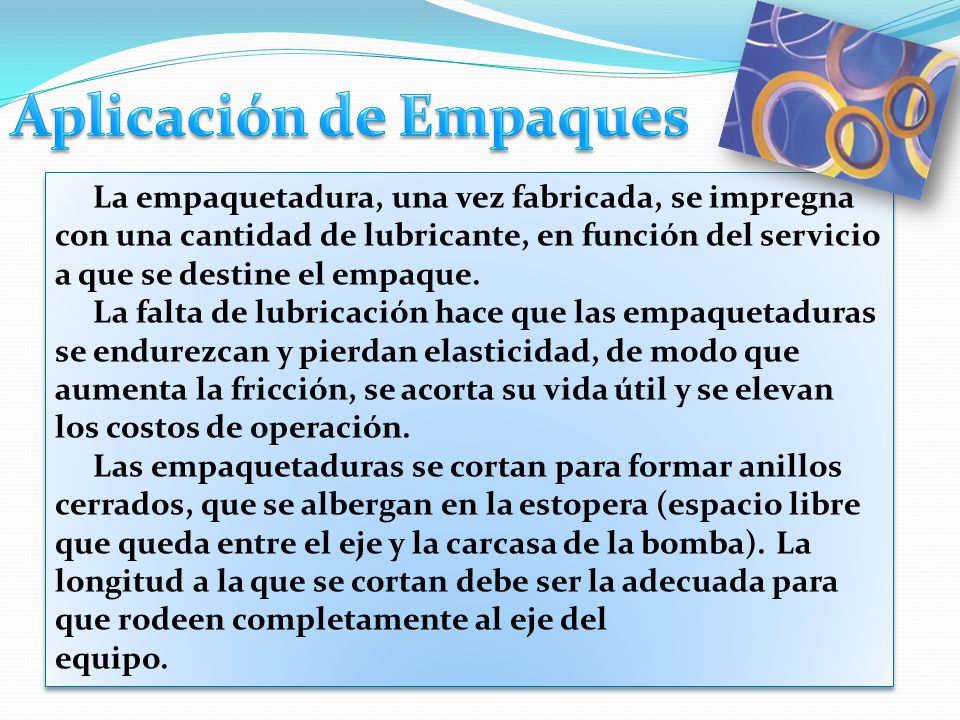

13 La empaquetadura, una vez fabricada, se impregna con una cantidad de lubricante, en función del servicio a que se destine el empaque. La falta de lubricación hace que las empaquetaduras se endurezcan y pierdan elasticidad, de modo que aumenta la fricción, se acorta su vida útil y se elevan los costos de operación. Las empaquetaduras se cortan para formar anillos cerrados, que se albergan en la estopera (espacio libre que queda entre el eje y la carcasa de la bomba). La longitud a la que se cortan debe ser la adecuada para que rodeen completamente al eje del equipo. La empaquetadura, una vez fabricada, se impregna con una cantidad de lubricante, en función del servicio a que se destine el empaque. La falta de lubricación hace que las empaquetaduras se endurezcan y pierdan elasticidad, de modo que aumenta la fricción, se acorta su vida útil y se elevan los costos de operación. Las empaquetaduras se cortan para formar anillos cerrados, que se albergan en la estopera (espacio libre que queda entre el eje y la carcasa de la bomba). La longitud a la que se cortan debe ser la adecuada para que rodeen completamente al eje del equipo.

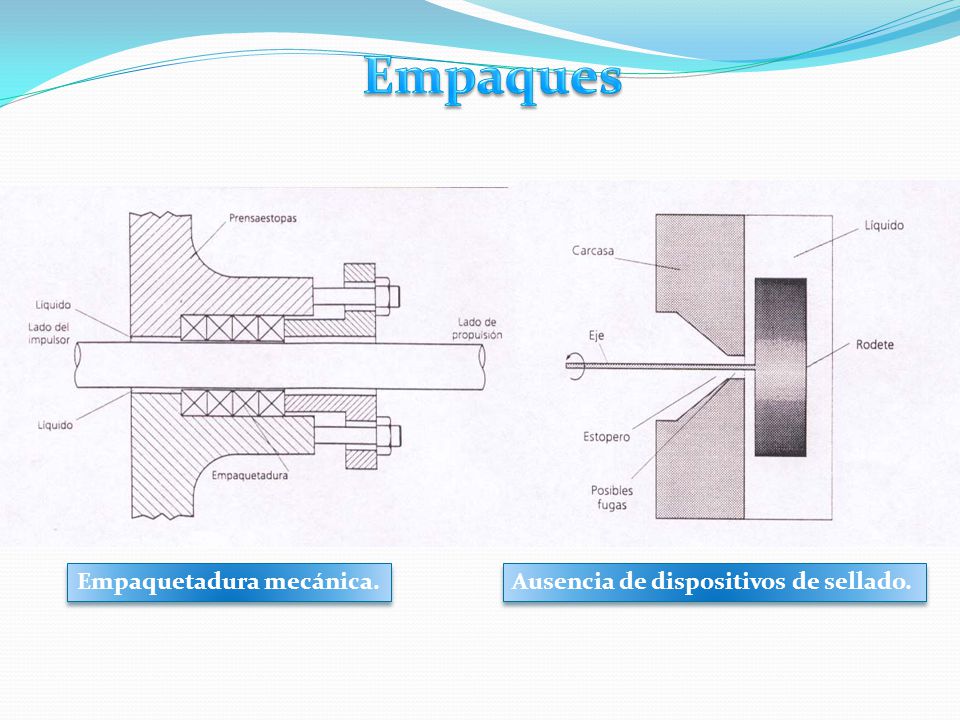

14 Empaquetadura mecánica. Ausencia de dispositivos de sellado.

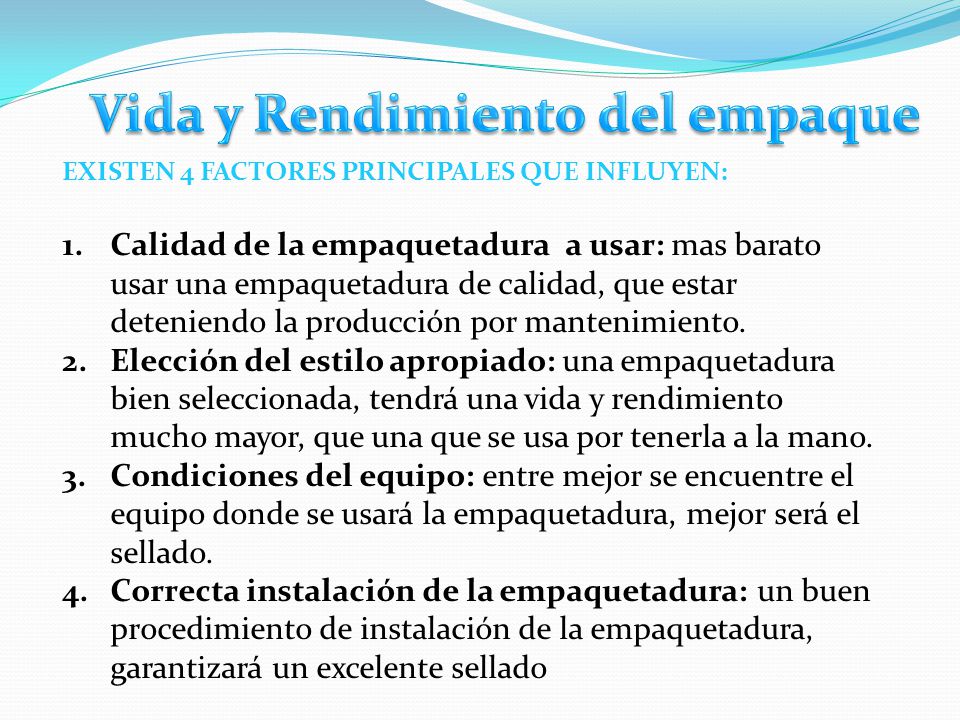

15 EXISTEN 4 FACTORES PRINCIPALES QUE INFLUYEN: 1.Calidad de la empaquetadura a usar: mas barato usar una empaquetadura de calidad, que estar deteniendo la producción por mantenimiento. 2.Elección del estilo apropiado: una empaquetadura bien seleccionada, tendrá una vida y rendimiento mucho mayor, que una que se usa por tenerla a la mano. 3.Condiciones del equipo: entre mejor se encuentre el equipo donde se usará la empaquetadura, mejor será el sellado. 4.Correcta instalación de la empaquetadura: un buen procedimiento de instalación de la empaquetadura, garantizará un excelente sellado

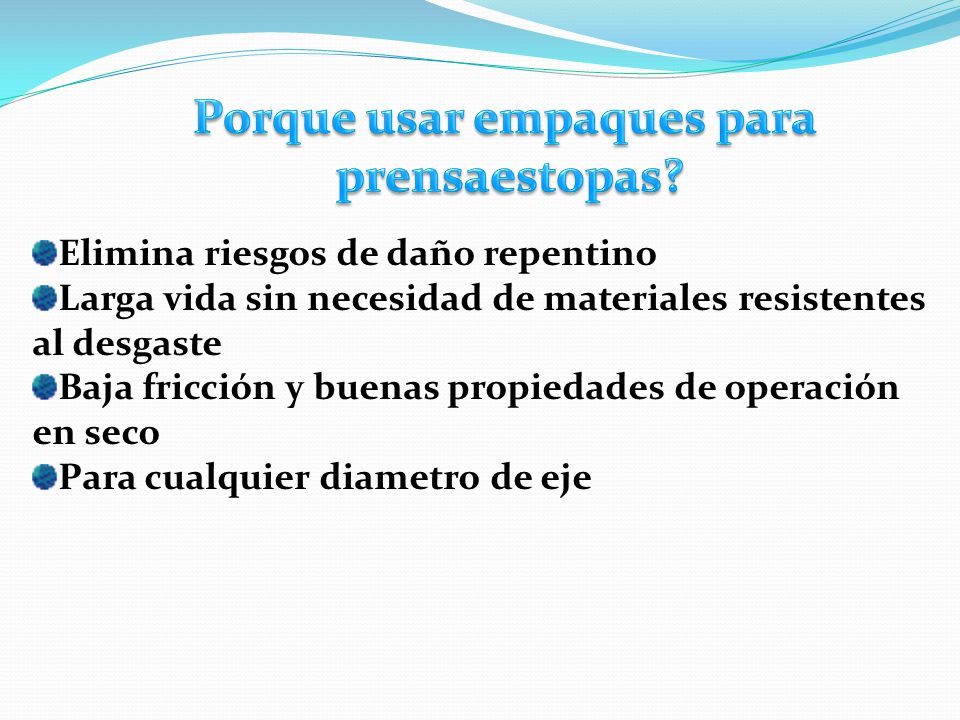

16 Elimina riesgos de daño repentino Larga vida sin necesidad de materiales resistentes al desgaste Baja fricción y buenas propiedades de operación en seco Para cualquier diametro de eje

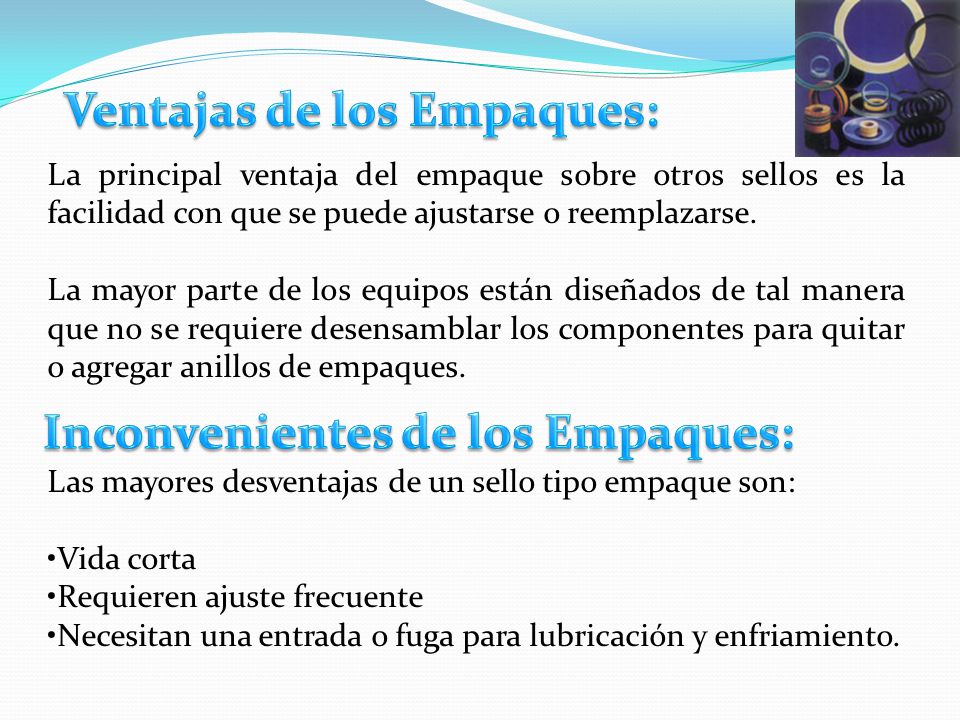

17 La principal ventaja del empaque sobre otros sellos es la facilidad con que se puede ajustarse o reemplazarse. La mayor parte de los equipos están diseñados de tal manera que no se requiere desensamblar los componentes para quitar o agregar anillos de empaques. Las mayores desventajas de un sello tipo empaque son: Vida corta Requieren ajuste frecuente Necesitan una entrada o fuga para lubricación y enfriamiento.

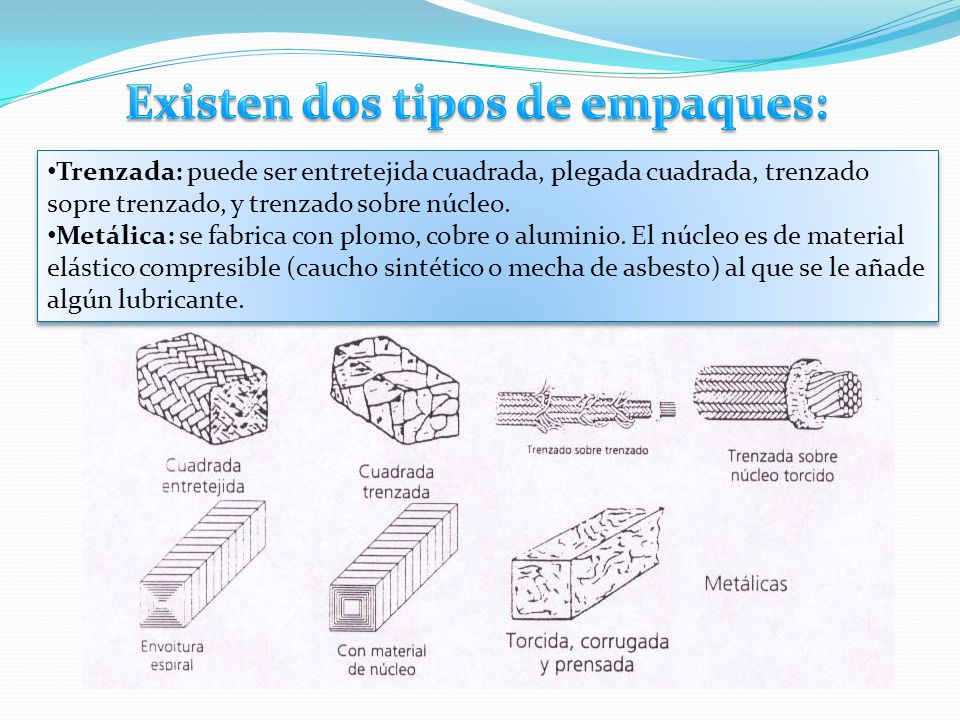

18 Trenzada: puede ser entretejida cuadrada, plegada cuadrada, trenzado sopre trenzado, y trenzado sobre núcleo. Metálica: se fabrica con plomo, cobre o aluminio. El núcleo es de material elástico compresible (caucho sintético o mecha de asbesto) al que se le añade algún lubricante. Trenzada: puede ser entretejida cuadrada, plegada cuadrada, trenzado sopre trenzado, y trenzado sobre núcleo. Metálica: se fabrica con plomo, cobre o aluminio. El núcleo es de material elástico compresible (caucho sintético o mecha de asbesto) al que se le añade algún lubricante.

19 EMPAQUES *Funciona más como un dispositivo de restricción que como un dispositivo de sellado. *Requiere de cierta fuga para evitar la fricción excesiva. *Produce desgaste excesivo en ejes y camisas. *Alto consumo de potencia debido al efecto de fricción. *Pérdida de producto. *Requiere altas cantidades de agua. *Altos costos de mantenimiento en instalación y ajuste. *Daños al equipo debido a la fuga. SELLO MECÁNICO *Sella con fuga invisible. En aplicaciones críticas la relación de fuga entre un empaque y un sello es de 1 a 100 o mejor. *Se sabe de sellos que han trabajado de 8 a 10 años sin falla. *Ahorros monetarios que van desde pequeñas pérdidas de producto hasta cero fugas. Ahorro en consumo de agua y de energía. *Muy poco mantenimiento requerido después de la instalación. *Los sellos ofrecen mayores condiciones de seguridad cuando se trabaja con productos peligrosos o dañinos para la salud.

20
