1 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía

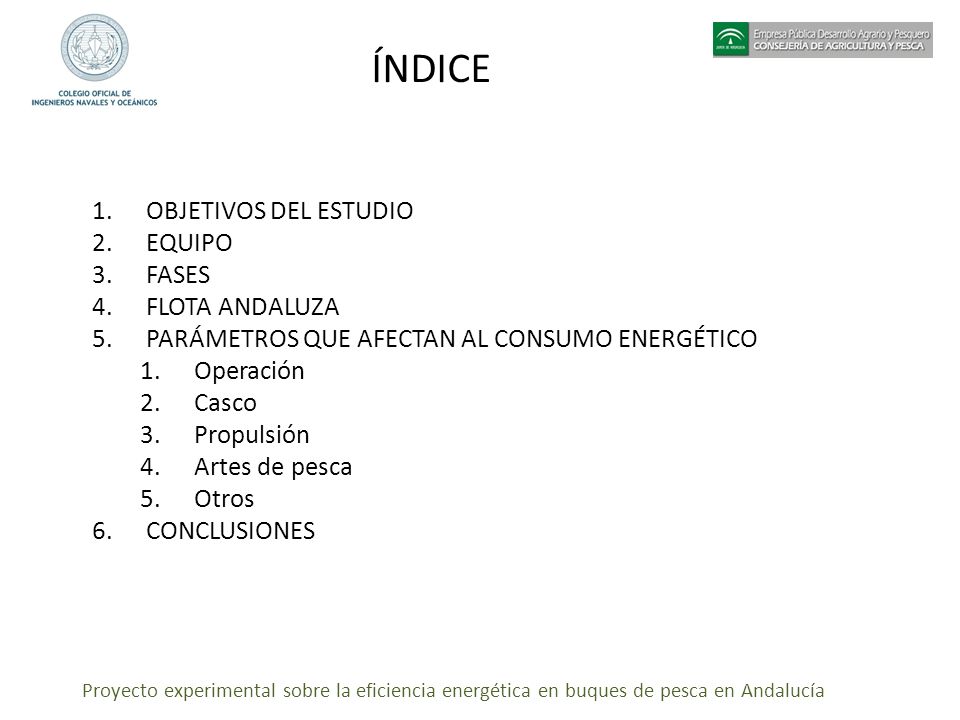

2 ÍNDICE 1.OBJETIVOS DEL ESTUDIO 2.EQUIPO 3.FASES 4.FLOTA ANDALUZA 5.PARÁMETROS QUE AFECTAN AL CONSUMO ENERGÉTICO 1.Operación 2.Casco 3.Propulsión 4.Artes de pesca 5.Otros 6.CONCLUSIONES

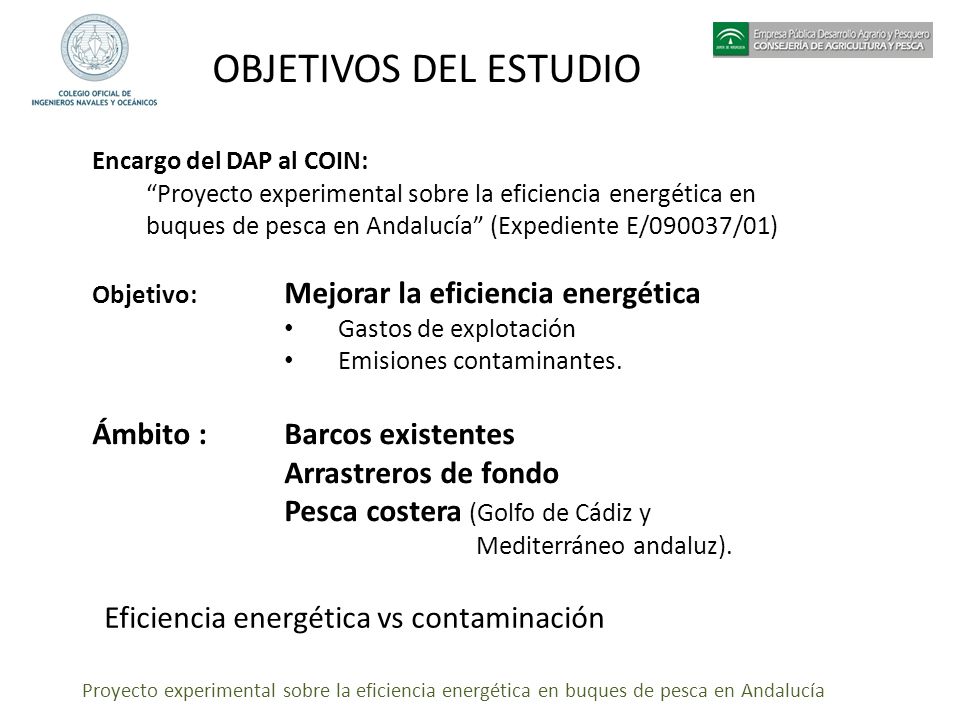

3 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía OBJETIVOS DEL ESTUDIO Encargo del DAP al COIN: Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía (Expediente E/090037/01) Objetivo: Mejorar la eficiencia energética Gastos de explotación Emisiones contaminantes. Ámbito : Barcos existentes Arrastreros de fondo Pesca costera (Golfo de Cádiz y Mediterráneo andaluz). Eficiencia energética vs contaminación

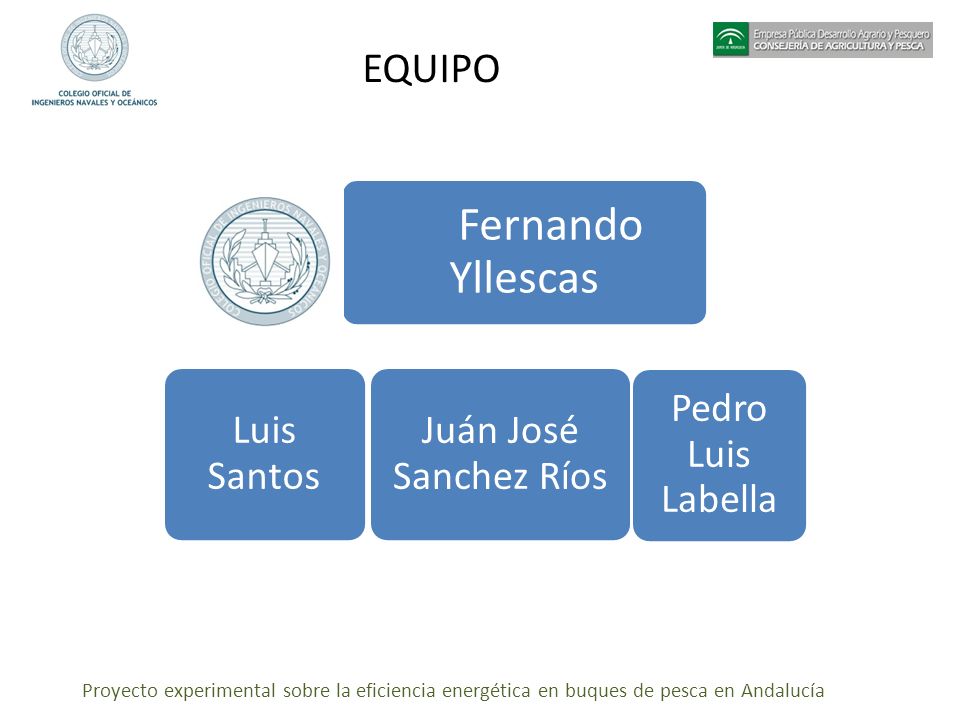

4 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía EQUIPO Fernando Yllescas Luis Santos Juán José Sanchez Ríos Pedro Luis Labella

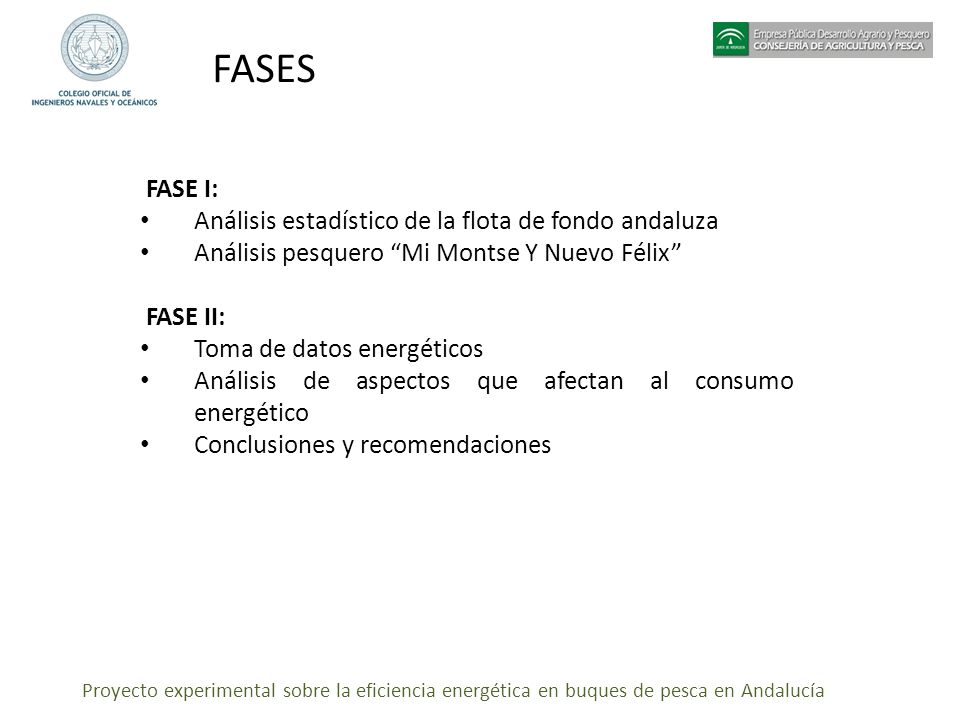

5 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía FASES FASE I: Análisis estadístico de la flota de fondo andaluza Análisis pesquero Mi Montse Y Nuevo Félix FASE II: Toma de datos energéticos Análisis de aspectos que afectan al consumo energético Conclusiones y recomendaciones

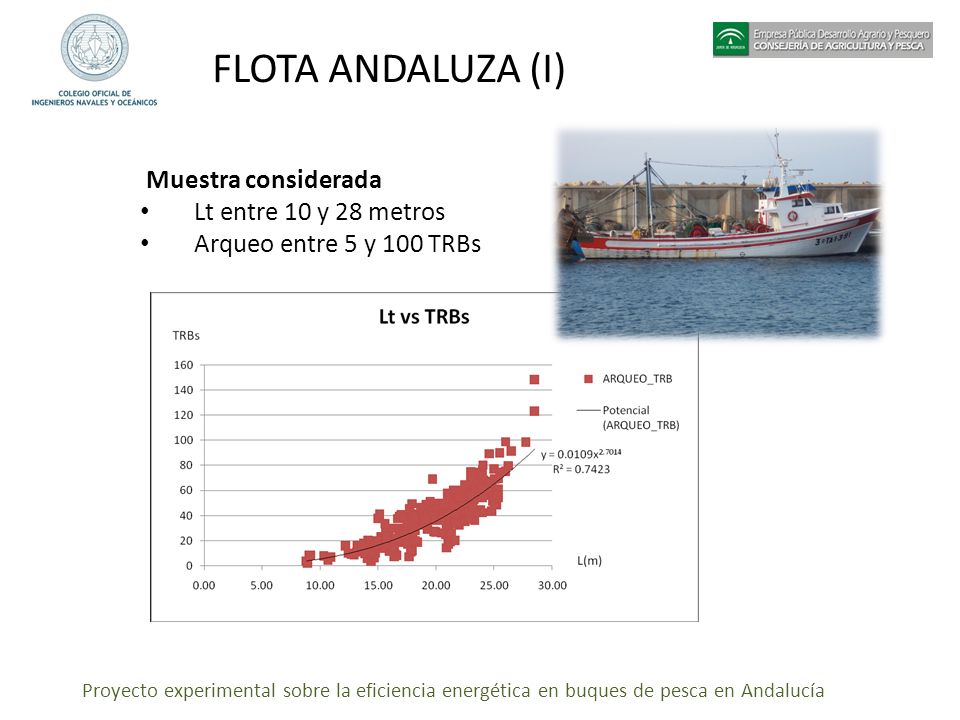

6 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía FLOTA ANDALUZA (I) Muestra considerada Lt entre 10 y 28 metros Arqueo entre 5 y 100 TRBs

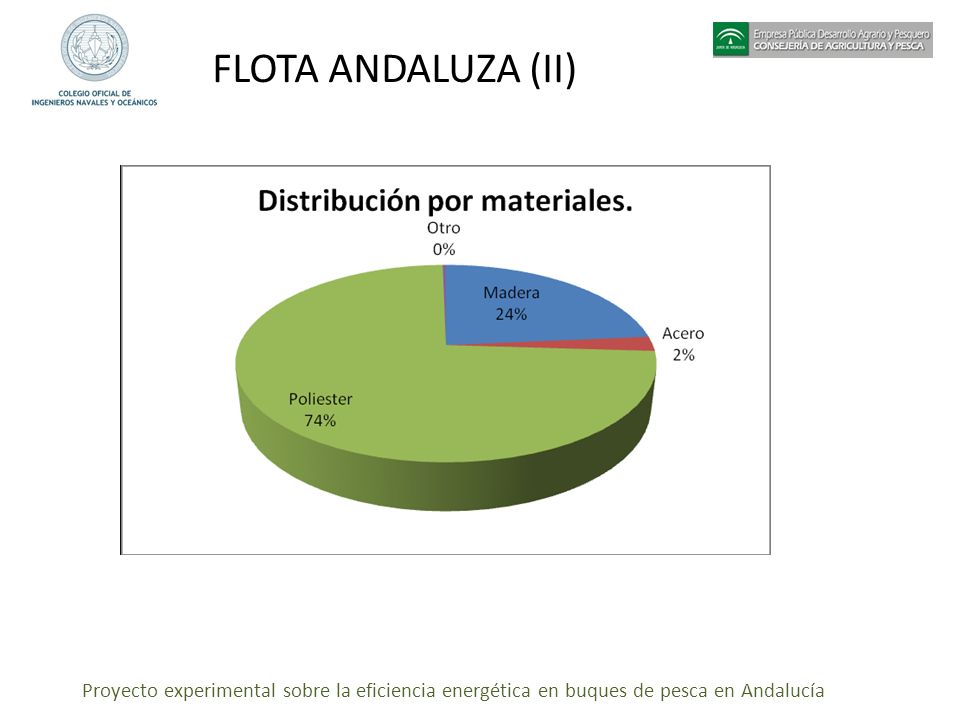

7 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía FLOTA ANDALUZA (II)

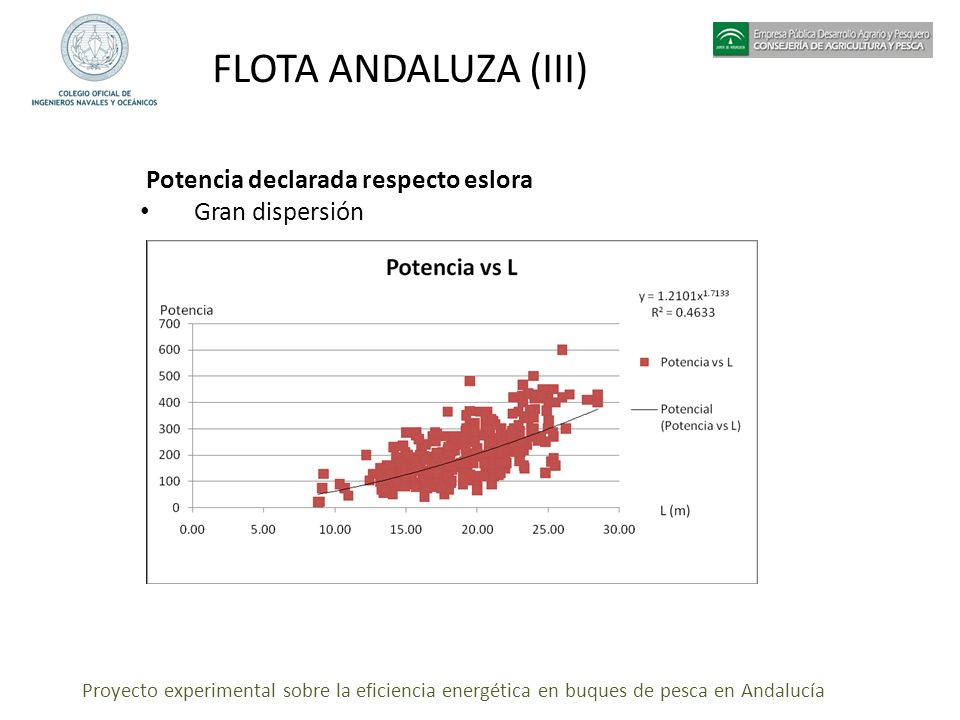

8 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía FLOTA ANDALUZA (III) Potencia declarada respecto eslora Gran dispersión

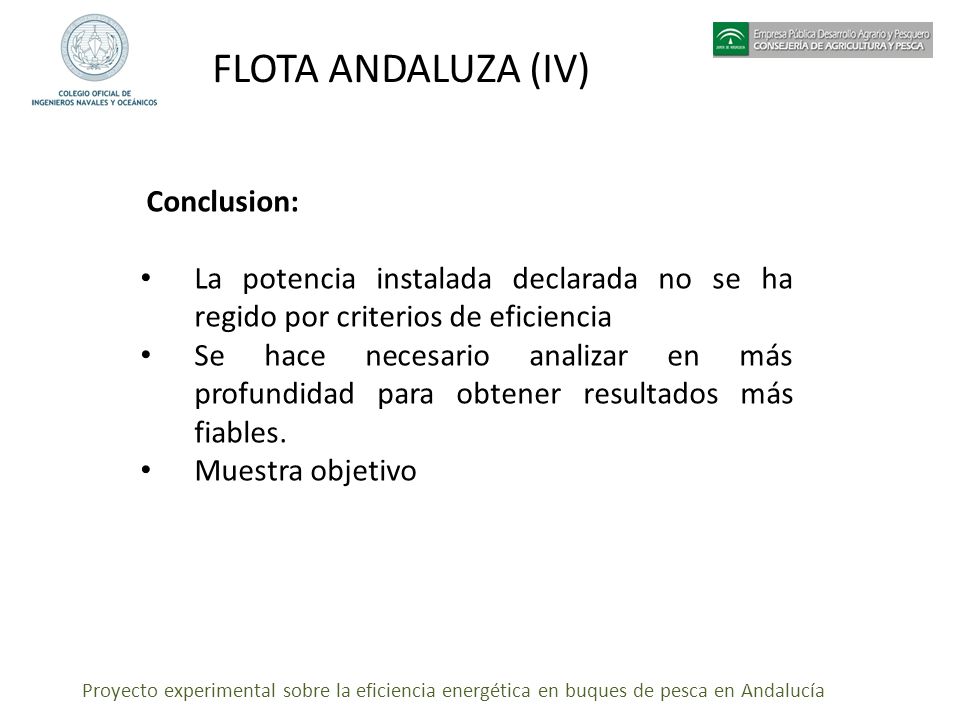

9 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía FLOTA ANDALUZA (IV) Conclusion: La potencia instalada declarada no se ha regido por criterios de eficiencia Se hace necesario analizar en más profundidad para obtener resultados más fiables. Muestra objetivo

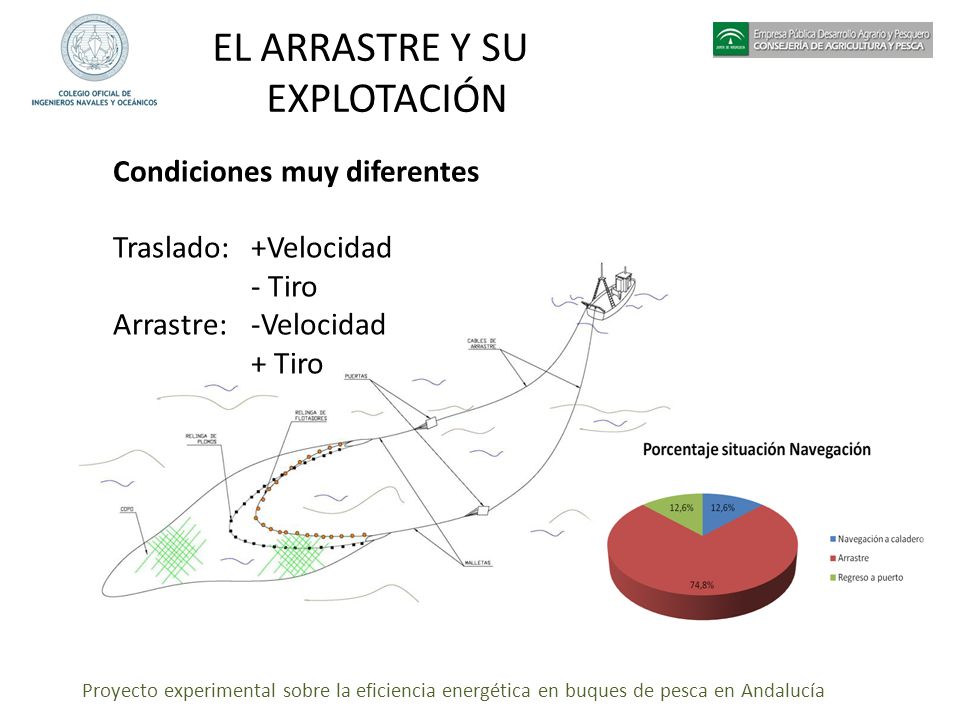

10 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía EL ARRASTRE Y SU EXPLOTACIÓN Condiciones muy diferentes Traslado: +Velocidad - Tiro Arrastre: -Velocidad + Tiro

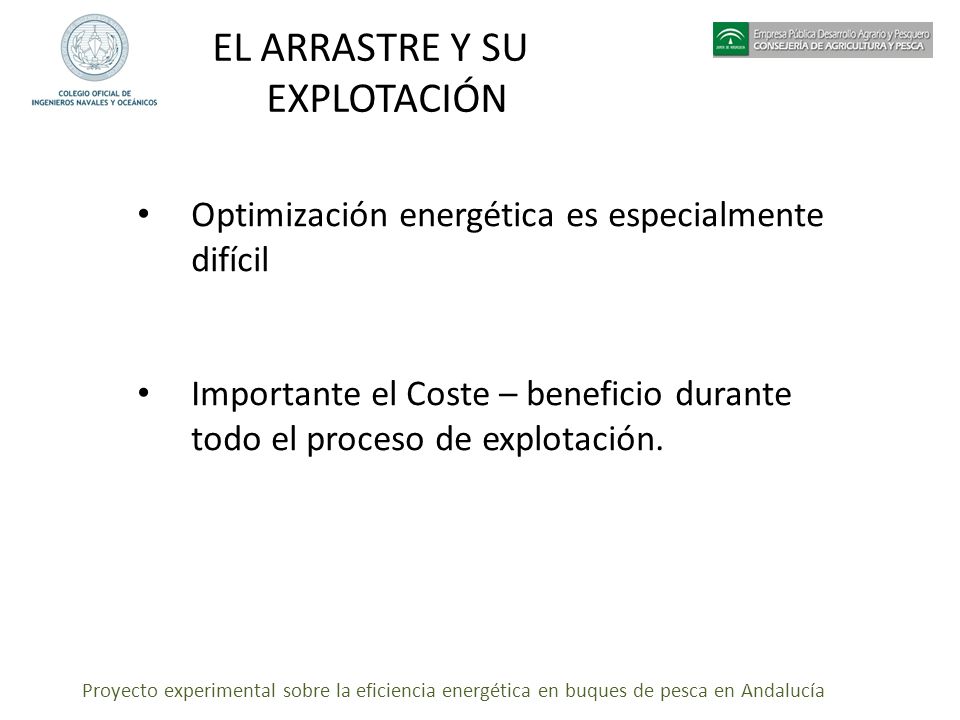

11 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía EL ARRASTRE Y SU EXPLOTACIÓN Optimización energética es especialmente difícil Importante el Coste – beneficio durante todo el proceso de explotación.

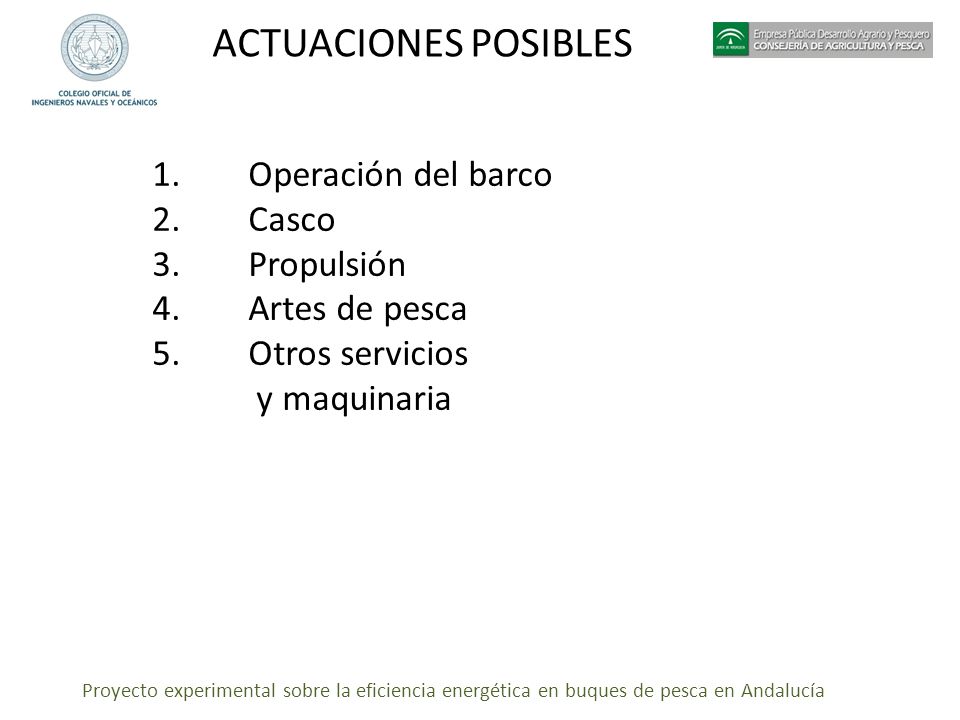

12 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía ACTUACIONES POSIBLES 1.Operación del barco 2.Casco 3.Propulsión 4.Artes de pesca 5.Otros servicios y maquinaria

13 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 1. OPERACION (Velocidad) Opciones de mejora: Reducción de la velocidad

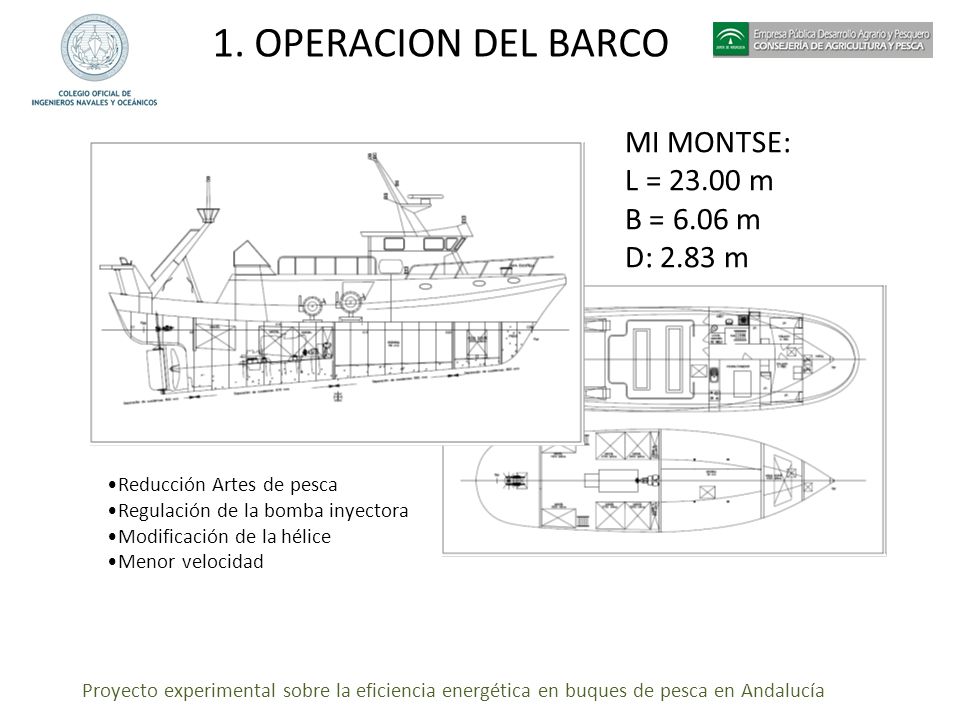

14 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 1. OPERACION DEL BARCO MI MONTSE: L = m B = 6.06 m D: 2.83 m Reducción Artes de pesca Regulación de la bomba inyectora Modificación de la hélice Menor velocidad

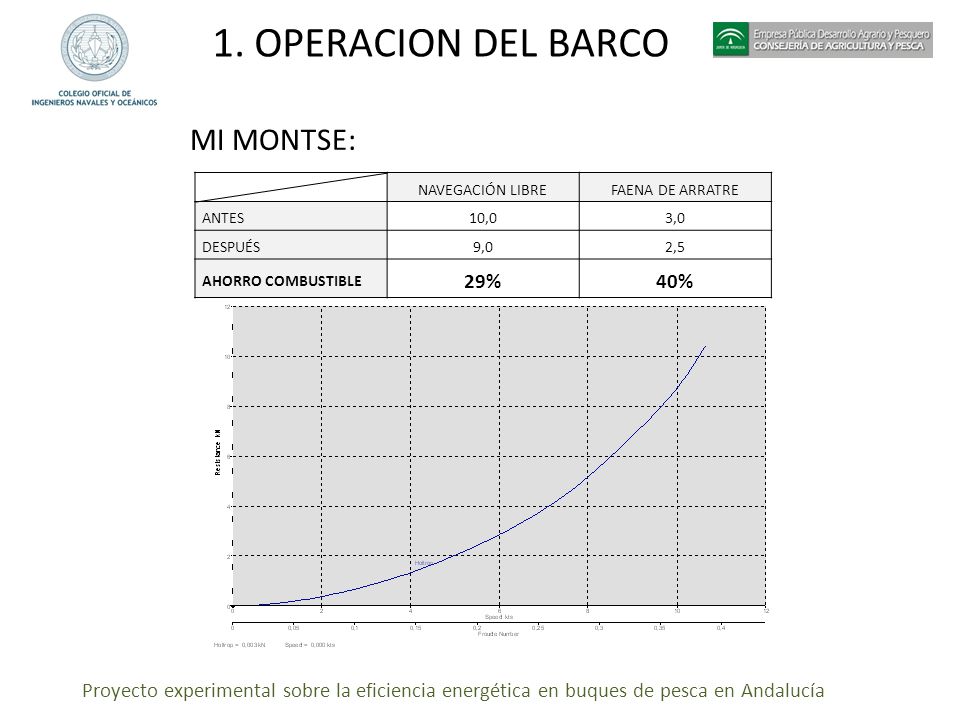

15 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 1. OPERACION DEL BARCO MI MONTSE: NAVEGACIÓN LIBREFAENA DE ARRATRE ANTES10,03,0 DESPUÉS9,02,5 AHORRO COMBUSTIBLE 29%40%

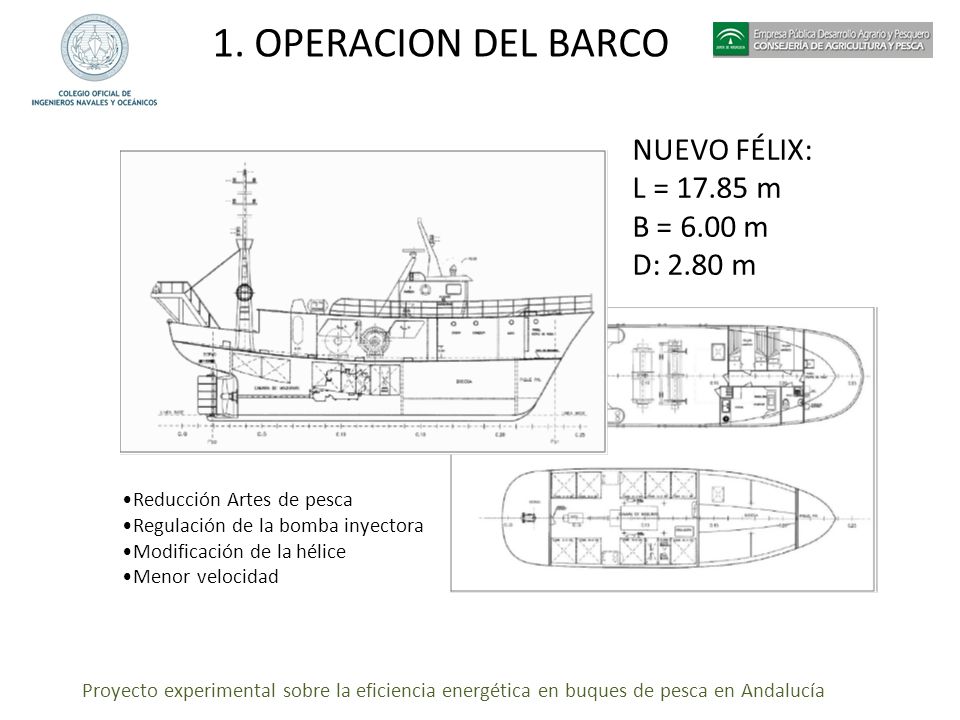

16 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 1. OPERACION DEL BARCO NUEVO FÉLIX: L = m B = 6.00 m D: 2.80 m Reducción Artes de pesca Regulación de la bomba inyectora Modificación de la hélice Menor velocidad

17 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 1. OPERACION DEL BARCO NUEVO FÉLIX: NAVEGACIÓN LIBREFAENA DE ARRATRE ANTES10,53,5 DESPUÉS9,52,5 AHORRO COMBUSTIBLE 33%50%

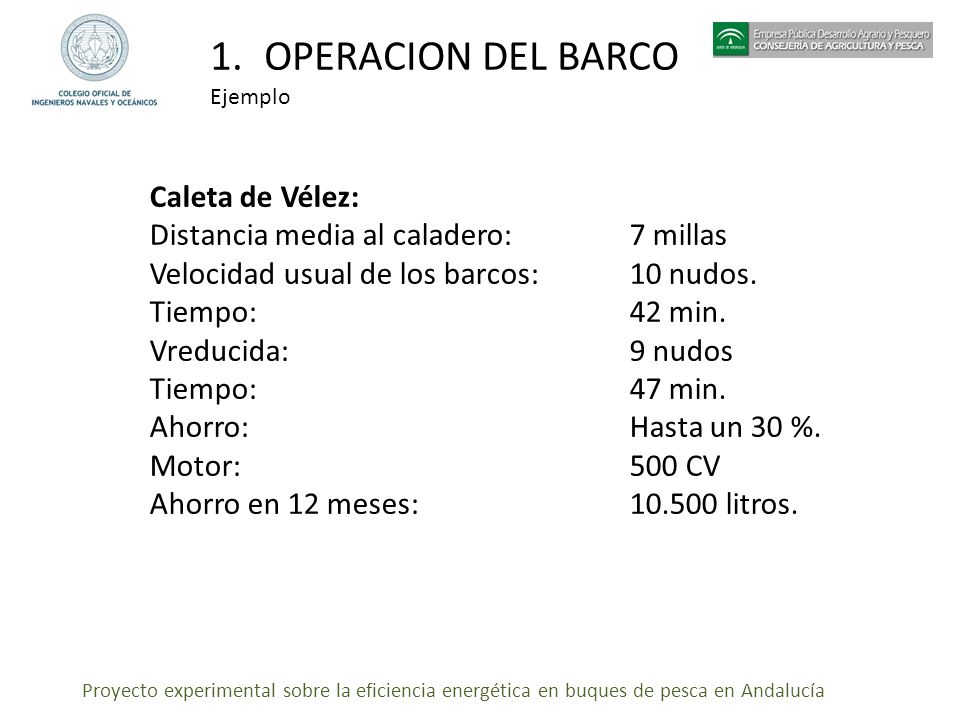

18 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 1.OPERACION DEL BARCO Ejemplo Caleta de Vélez: Distancia media al caladero: 7 millas Velocidad usual de los barcos:10 nudos. Tiempo: 42 min. Vreducida: 9 nudos Tiempo: 47 min. Ahorro: Hasta un 30 %. Motor: 500 CV Ahorro en 12 meses: litros.

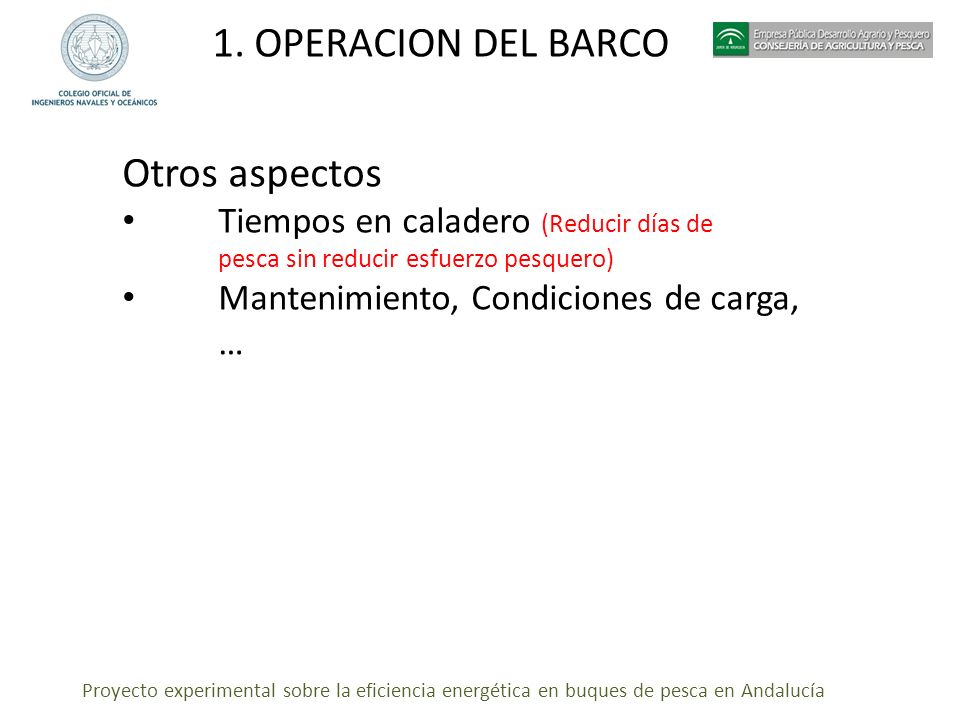

19 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 1. OPERACION DEL BARCO Otros aspectos Tiempos en caladero (Reducir días de pesca sin reducir esfuerzo pesquero) Mantenimiento, Condiciones de carga, …

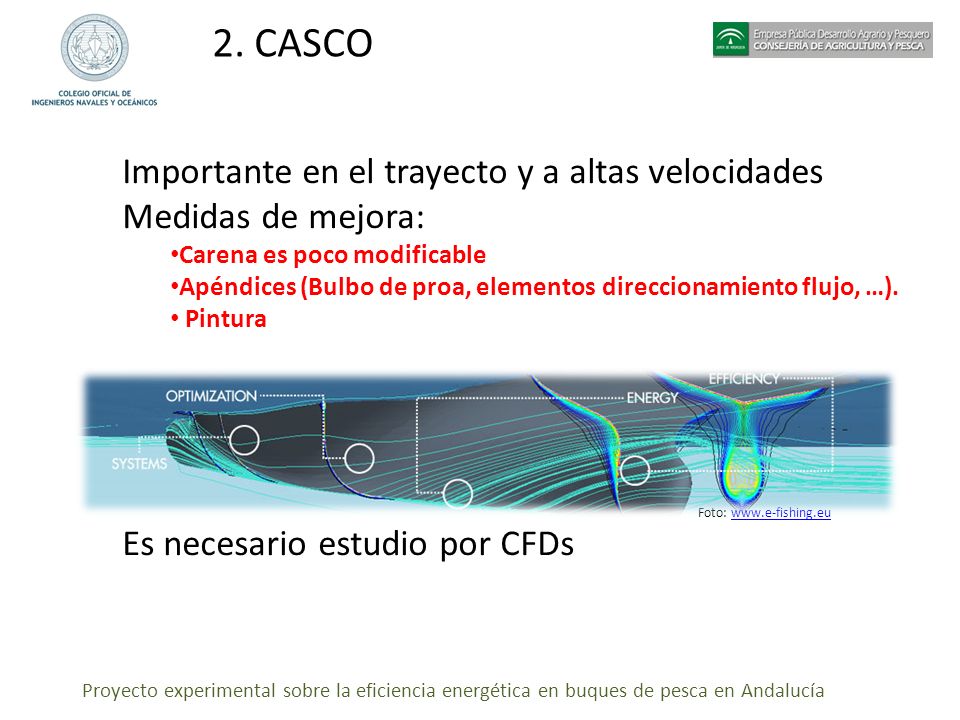

20 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 2. CASCO Importante en el trayecto y a altas velocidades Medidas de mejora: Carena es poco modificable Apéndices (Bulbo de proa, elementos direccionamiento flujo, …). Pintura Foto: Es necesario estudio por CFDs

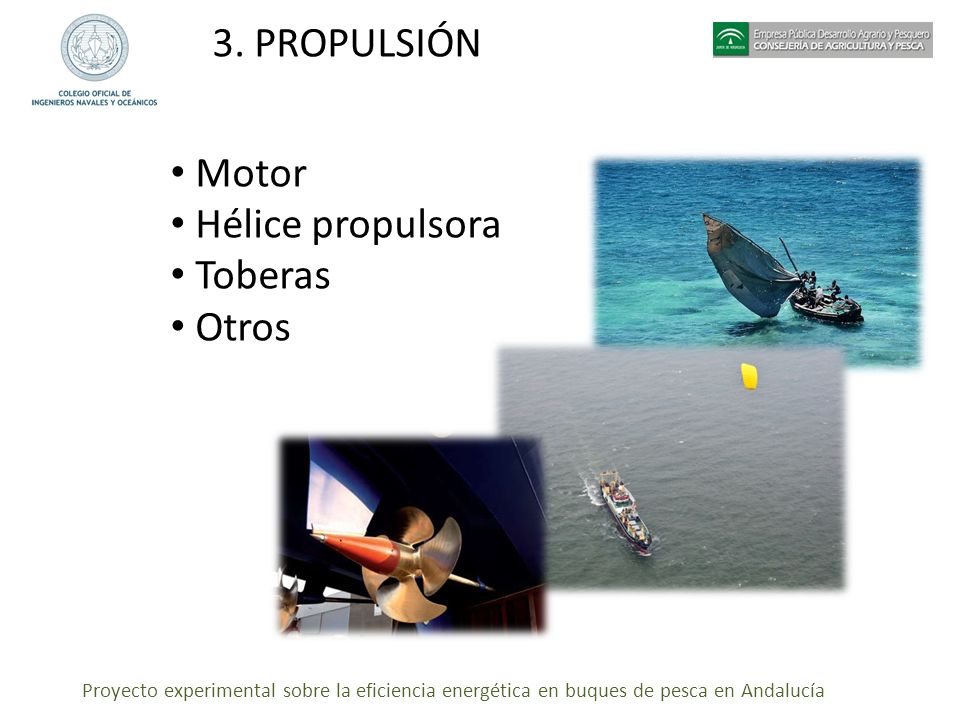

21 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 3. PROPULSIÓN Motor Hélice propulsora Toberas Otros

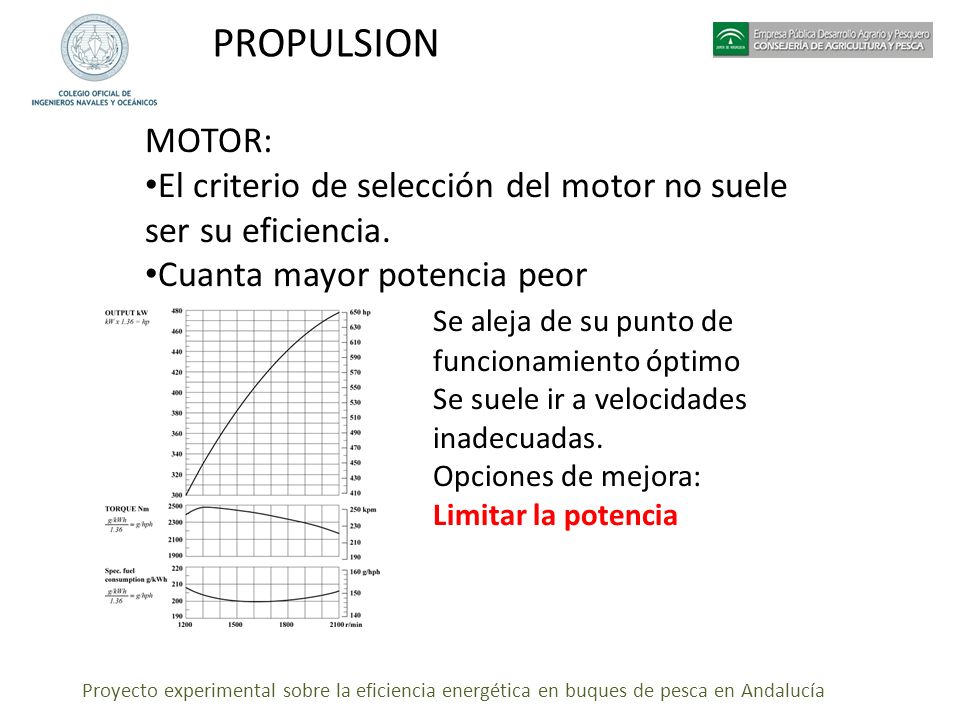

22 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía PROPULSION MOTOR: El criterio de selección del motor no suele ser su eficiencia. Cuanta mayor potencia peor Se aleja de su punto de funcionamiento óptimo Se suele ir a velocidades inadecuadas. Opciones de mejora: Limitar la potencia

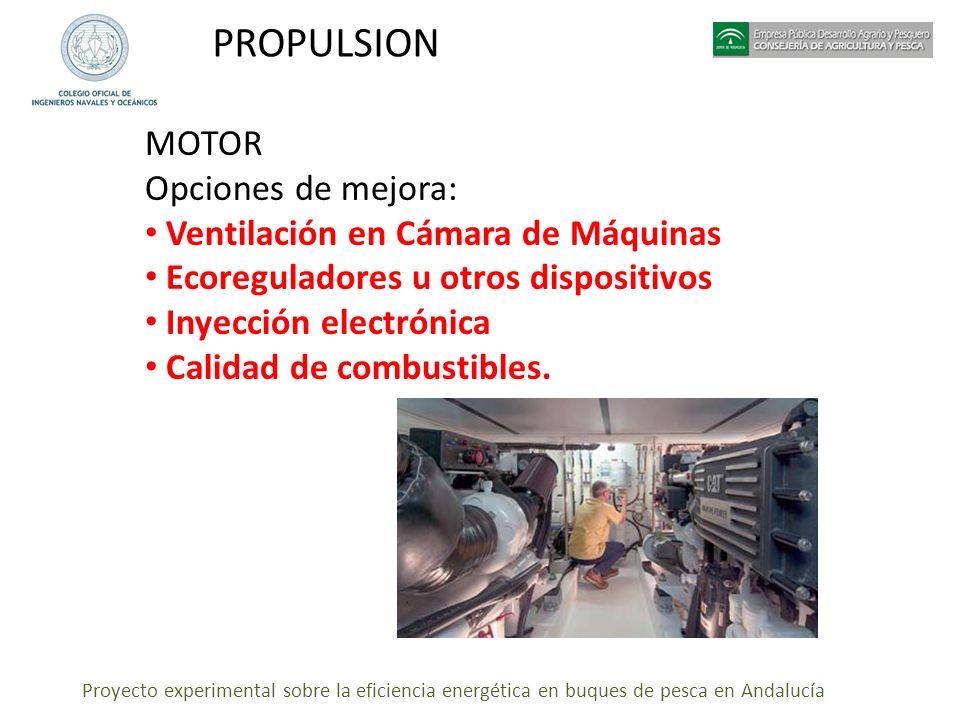

23 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía PROPULSION MOTOR Opciones de mejora: Ventilación en Cámara de Máquinas Ecoreguladores u otros dispositivos Inyección electrónica Calidad de combustibles.

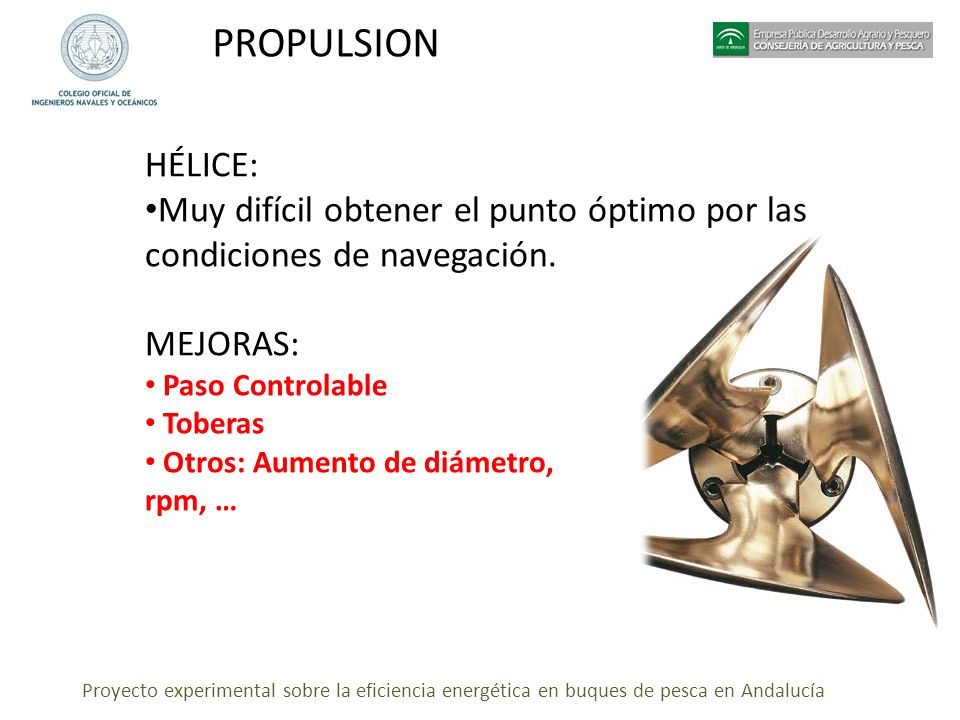

24 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía PROPULSION HÉLICE: Muy difícil obtener el punto óptimo por las condiciones de navegación. MEJORAS: Paso Controlable Toberas Otros: Aumento de diámetro, rpm, …

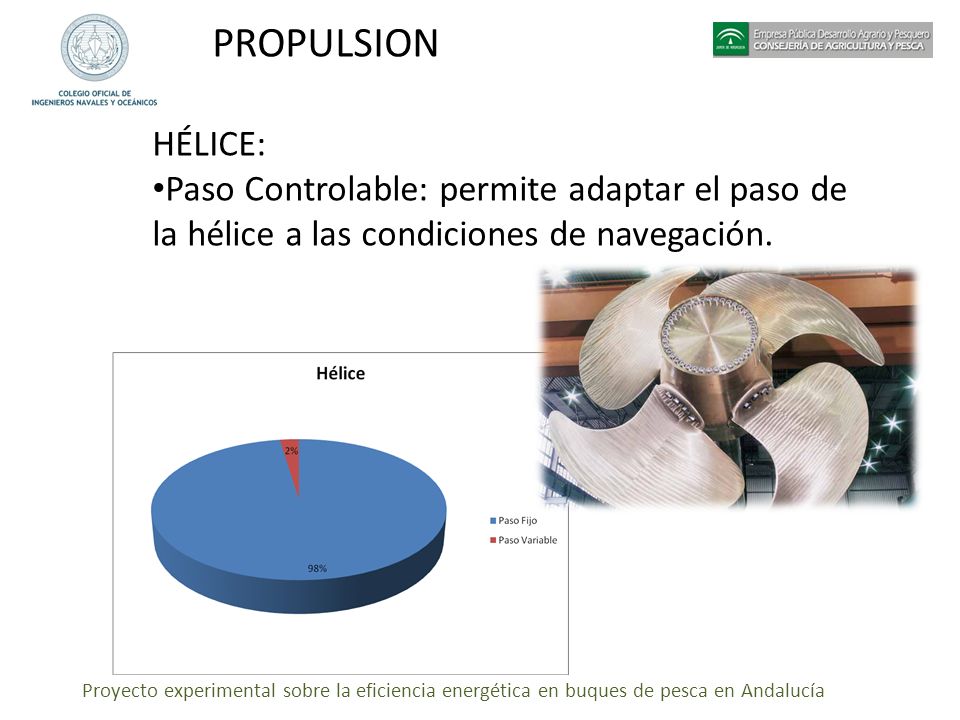

25 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía PROPULSION HÉLICE: Paso Controlable: permite adaptar el paso de la hélice a las condiciones de navegación.

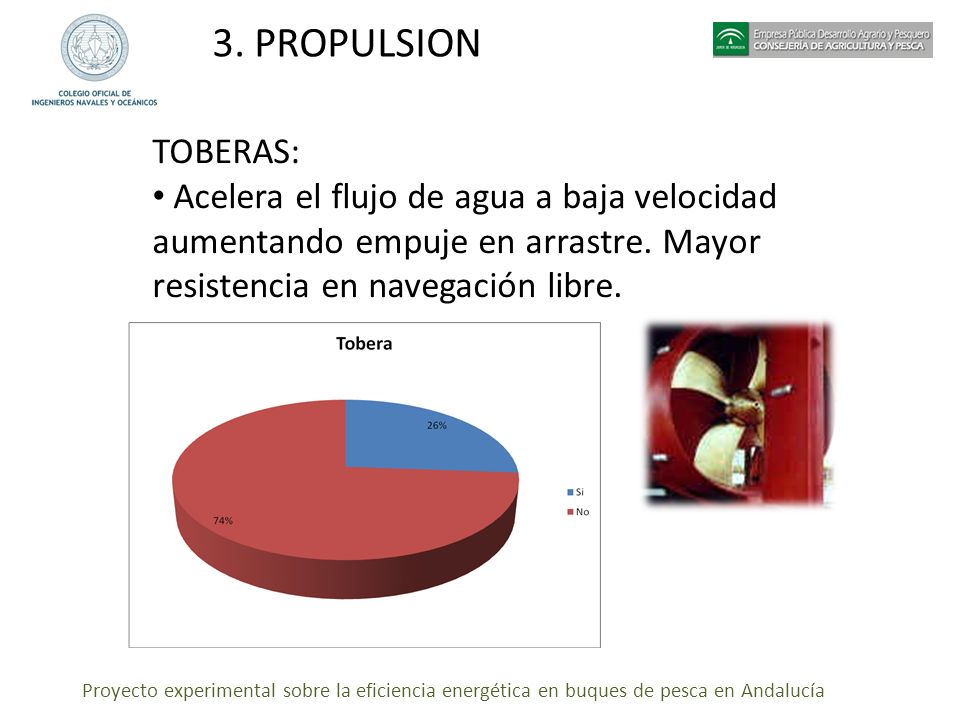

26 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 3. PROPULSION TOBERAS: Acelera el flujo de agua a baja velocidad aumentando empuje en arrastre. Mayor resistencia en navegación libre.

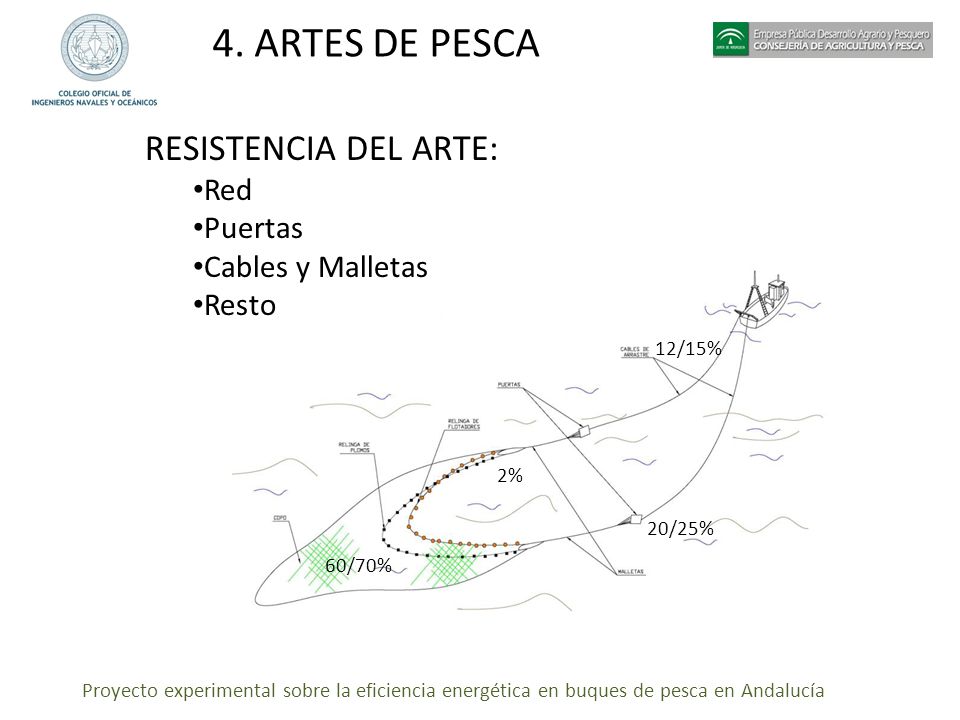

27 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 4. ARTES DE PESCA RESISTENCIA DEL ARTE: Red Puertas Cables y Malletas Resto 60/70% 20/25% 12/15% 2%

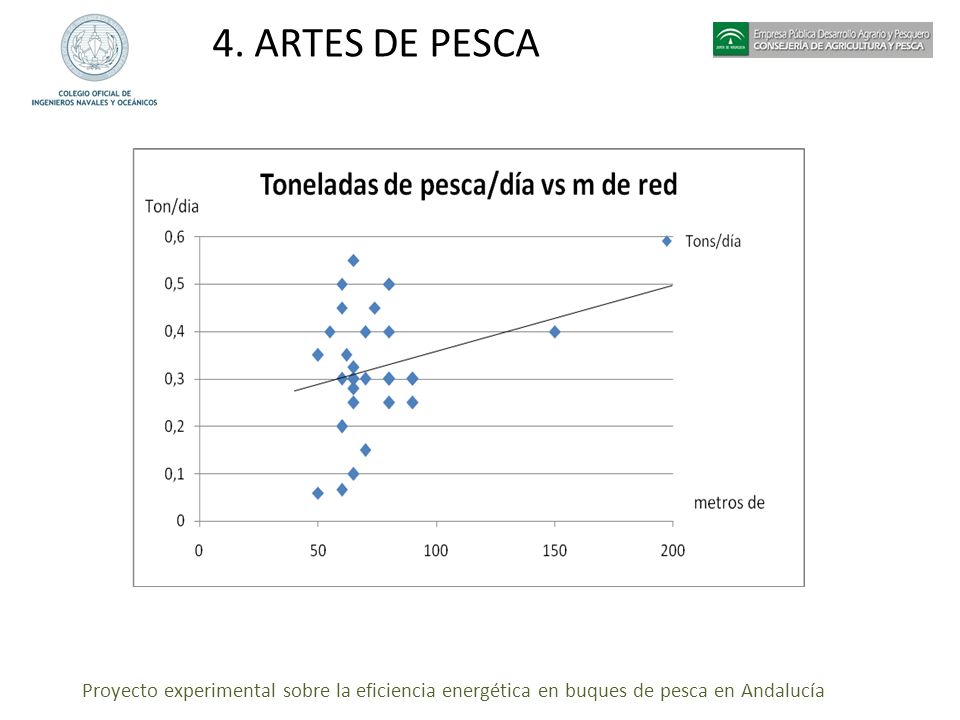

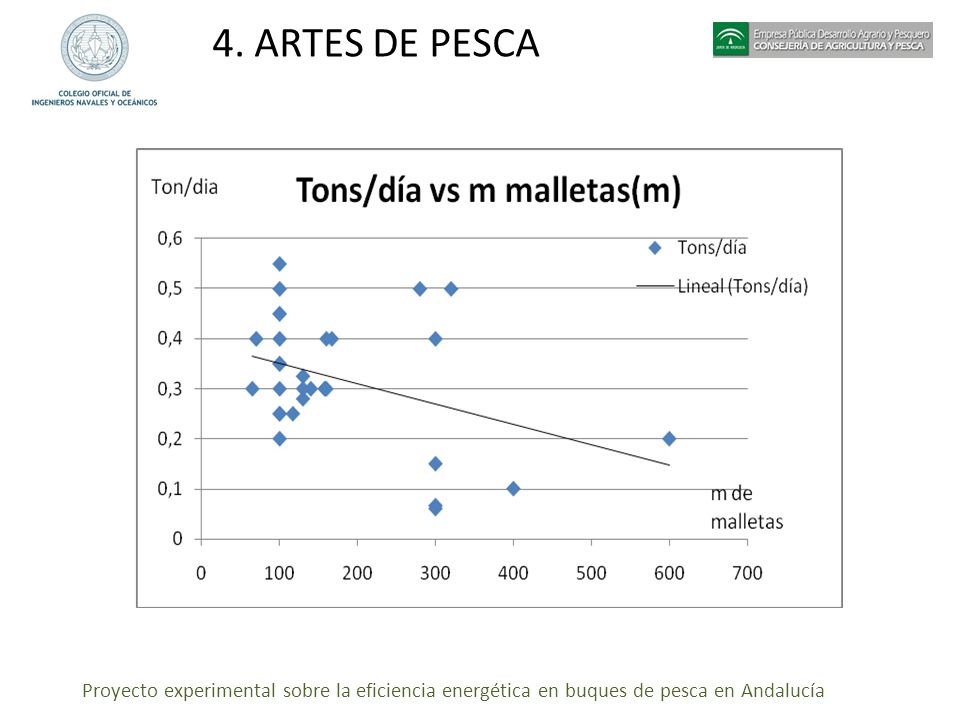

28 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 4. ARTES DE PESCA

29 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 4. ARTES DE PESCA

30 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 4. ARTES DE PESCA

31 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 4. ARTES DE PESCA

32 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 4. ARTES DE PESCA

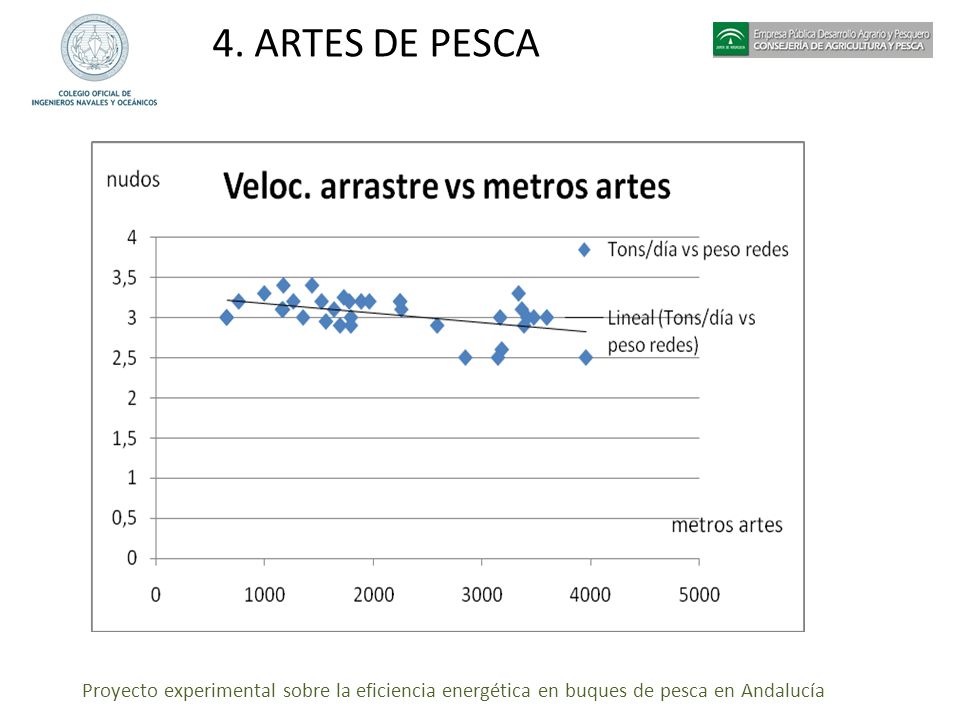

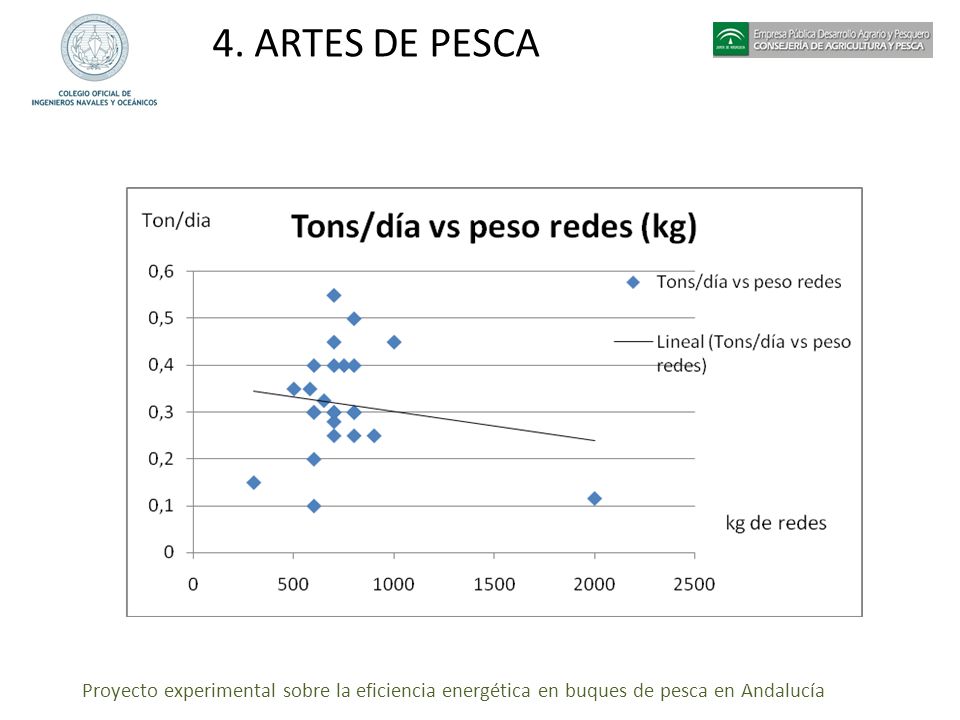

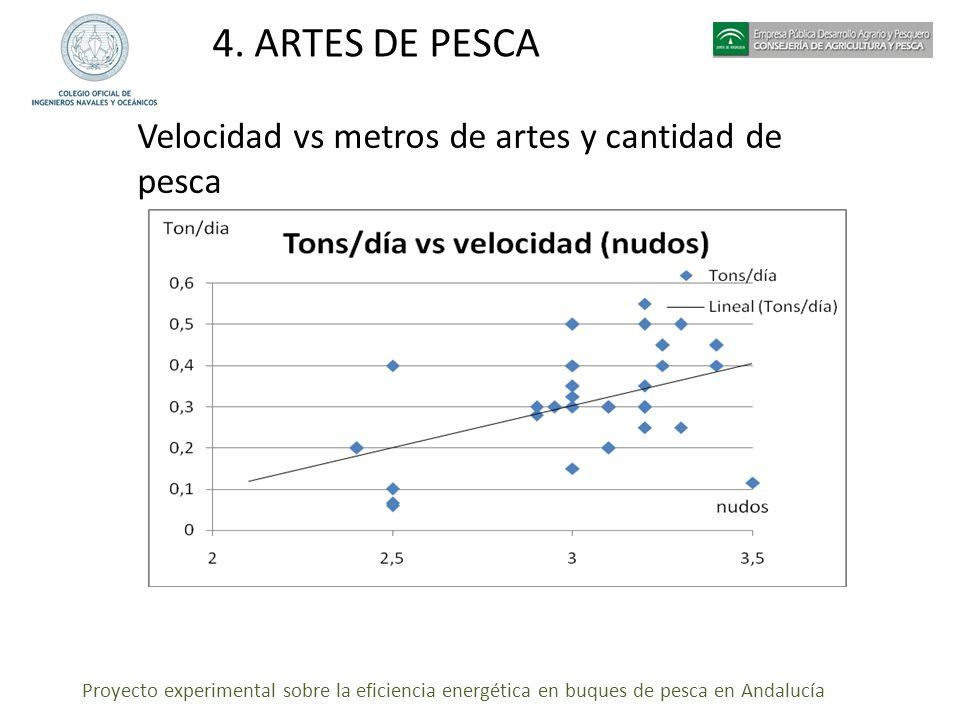

33 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 4. ARTES DE PESCA Velocidad vs metros de artes y cantidad de pesca

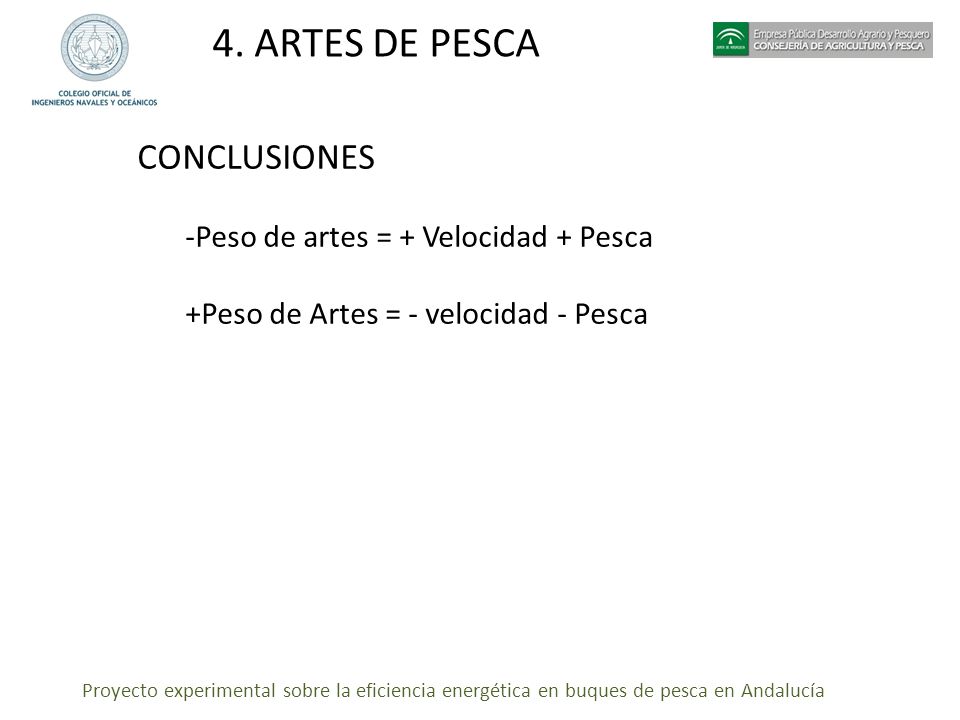

34 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 4. ARTES DE PESCA CONCLUSIONES -Peso de artes = + Velocidad + Pesca +Peso de Artes = - velocidad - Pesca

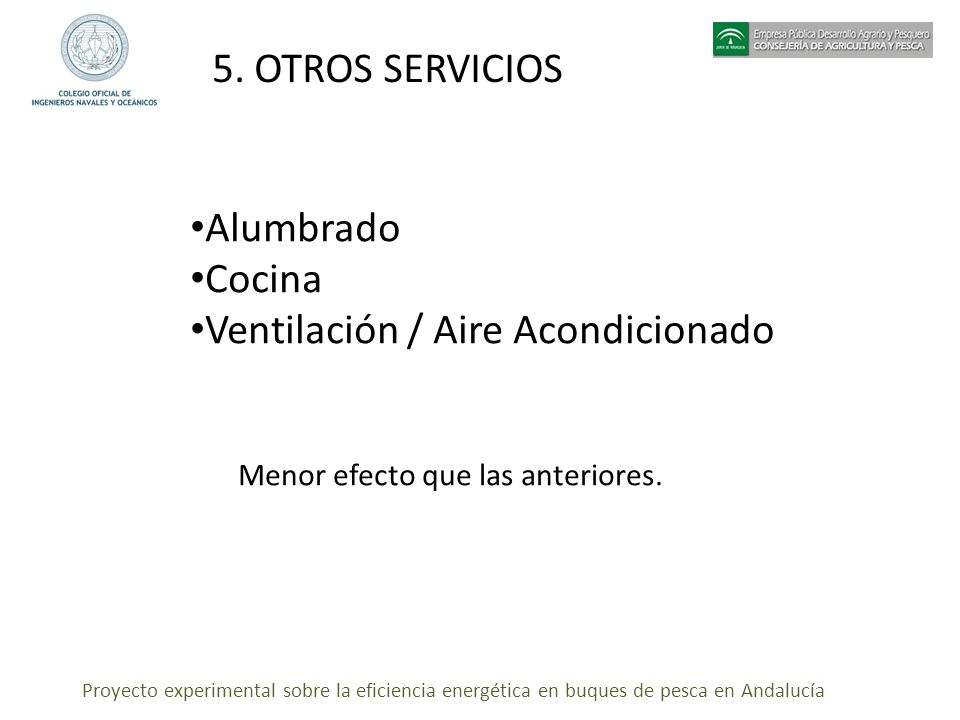

35 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía 5. OTROS SERVICIOS Alumbrado Cocina Ventilación / Aire Acondicionado Menor efecto que las anteriores.

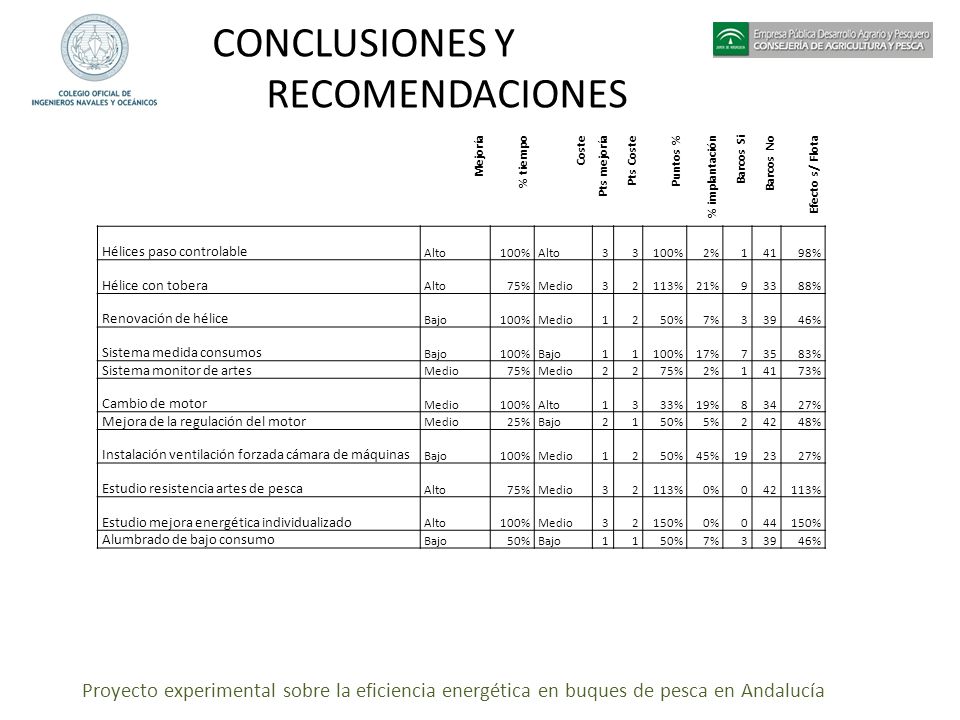

36 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía CONCLUSIONES Y RECOMENDACIONES Mejoría % tiempo Coste Pts mejoría Pts Coste Puntos % % implantación Barcos Si Barcos No Efecto s/ Flota Hélices paso controlable Alto100%Alto33100%2%14198% Hélice con tobera Alto75%Medio32113%21%93388% Renovación de hélice Bajo100%Medio1250%7%33946% Sistema medida consumos Bajo100%Bajo11100%17%73583% Sistema monitor de artes Medio75%Medio2275%2%14173% Cambio de motor Medio100%Alto1333%19%83427% Mejora de la regulación del motor Medio25%Bajo2150%5%24248% Instalación ventilación forzada cámara de máquinas Bajo100%Medio1250%45%192327% Estudio resistencia artes de pesca Alto75%Medio32113%0%042113% Estudio mejora energética individualizado Alto100%Medio32150%0%044150% Alumbrado de bajo consumo Bajo50%Bajo1150%7%33946%

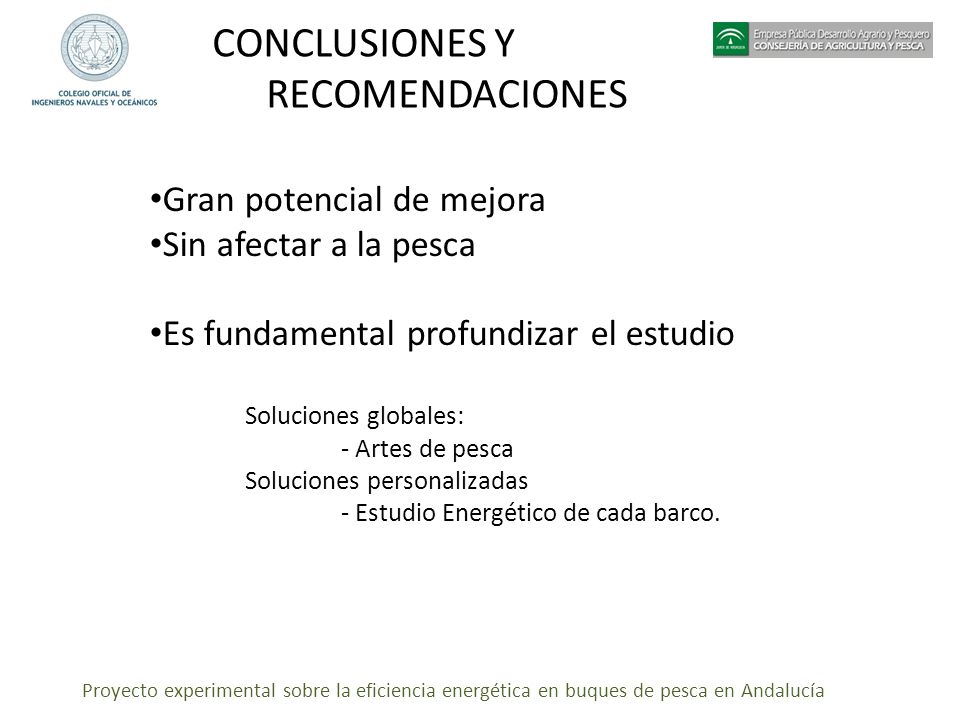

37 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía CONCLUSIONES Y RECOMENDACIONES Gran potencial de mejora Sin afectar a la pesca Es fundamental profundizar el estudio Soluciones globales: - Artes de pesca Soluciones personalizadas - Estudio Energético de cada barco.

38 Proyecto experimental sobre la eficiencia energética en buques de pesca en Andalucía GRACIAS
