1 Diseño Combinacional Convertidores de Código

2 Códigos Binarios Códigos alfanuméricos Código ASCII Código EBCDIC Códigos numéricos Decimales BCD, Exceso3, 2421 BinariosN (2), Gray EspecialesJOHNSON

3 Códigos alfanuméricos Código ASCII (0 -127) American Standard Code for Information Interchange

4 Códigos alfanuméricos Código ASCII extendido (128-255) American Standard Code for Information Interchange

5 Códigos alfanuméricos Código EBCDIC Extended Binary Coded Decimal Interchange Code

6 Códigos numéricos decimales Código BCD Decimal Expresado en Binario 825 (10) 1000 0010 0101 (BCD)

7 Códigos numéricos decimales Exceso 3 o EX3 825 (10) 1011 0101 1000 (EX3)

8 Códigos numéricos decimales 2421 o AIKEN 825 (10) 1110 0010 1011 (2421)

9 Códigos decimales expresados en binario BCDExceso 32421 m A B C DE F G HI J K L 0 0 0 0 0 1 10 0 1 0 0 0 10 1 0 00 0 0 1 2 0 0 1 00 1 0 0 1 0 3 0 0 1 10 1 1 00 0 1 1 4 0 1 0 00 1 1 10 1 0 0 5 0 1 1 0 0 01 0 1 1 6 0 1 1 01 0 0 11 1 0 0 7 0 1 1 11 0 1 1 0 1 8 1 0 0 01 0 1 11 1 1 0 9 1 0 0 11 1 0 01 1

10 Códigos decimales expresados en binario BCDExceso 32421 mA B C DE F G HI J K L 00 0 0 0 1 10 0 10 0 0 10 1 0 00 0 0 1 20 0 1 00 1 0 0 1 0 30 0 1 10 1 1 00 0 1 1 40 1 0 00 1 1 10 1 0 0 50 1 1 0 0 01 0 1 1 60 1 1 01 0 0 11 1 0 0 70 1 1 11 0 1 1 0 1 81 0 0 01 0 1 11 1 1 0 91 0 0 11 1 0 01 1 No usadas 1 0 0 0 0 1 1 0 1 10 0 0 10 1 1 0 1 1 0 00 0 1 00 1 1 1 1 1 0 1 1 0 0 0 1 1 1 0 1 0 0 1 1 1 1 0

11 Convierta de un código BCD a un código EX3 Diagrama de bloques

12 BCD a un código EX3 Tabla de verdad Combinaciones no usadas X X X X Equivalente en EX3 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 0 0 0 1 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0

13 BCD a un código EX3 Ecuaciones mínimas

14 Convierta de un código EX3 a un código 2421 Diagrama de bloques

15 EX3 a un código 2421 Tabla de verdad Combinaciones no usadas X X X X Equivalente en 2421 0 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 1

16 Convierta de un código 2421 a un código BCD Diagrama de bloques

17 2421 a un código BCD Tabla de verdad Combinaciones no usadas X X X X Equivalente en BCD 0 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 0 0 0 1 0 0 1

18 Actividad Diseñe los siguientes convertidores de códigos Obtenga: 1.- Tabla de Verdad 2.- Ecuaciones mínimas

19 Codigos binarios Código GRAY El código GRAY es otro tipo de código basado en un sistema binario pero de una construcción muy distinta a la de los demás códigos. Es un código continuo, cíclico y no ponderado. Su principal característica es que entre dos números consecutivos, solo cambia un solo bit.

20 Codigo GRAY Codificador de posición angular (encoder de tres bits)

21 Codigo GRAY Mapa de Karnaugh

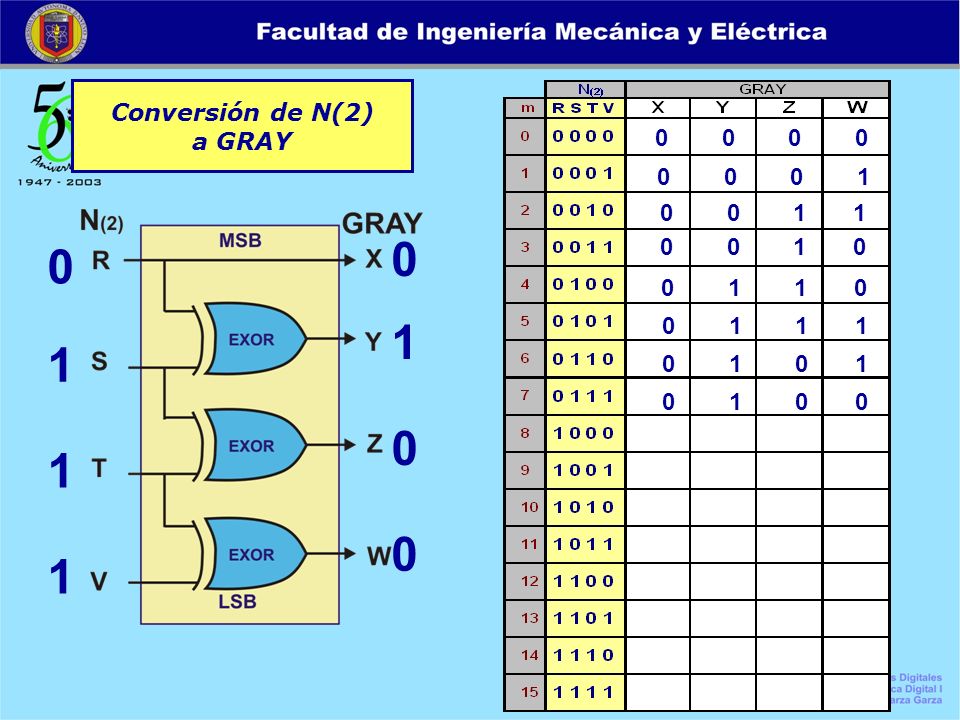

22 Conversión de N(2) a GRAY X = R Y = R S Z = S T W = T V

23 Conversión de N(2) a GRAY 0 0 0 0 0 0 0 0 0 0 0 0

24 Conversión de N(2) a GRAY 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 1

25 Conversión de N(2) a GRAY 0 0 0 0 0 0 1 0 0 0 1 1 0 0 0 1 0 0 1 1

26 Conversión de N(2) a GRAY 0 0 0 0 0 0 1 1 0 0 1 0 0 0 0 1 0 0 1 1 0 0 1 0

27 Conversión de N(2) a GRAY 0 0 0 0 0 1 0 0 0 1 1 0 0 0 0 1 0 0 1 1 0 0 1 0 0 1 1 0

28 Conversión de N(2) a GRAY 0 0 0 0 0 1 0 1 0 1 1 1 0 0 0 1 0 0 1 1 0 0 1 0 0 1 1 0 0 1 1 1

29 Conversión de N(2) a GRAY 0 0 0 0 0 1 1 0 0 1 0 1 0 0 0 1 0 0 1 1 0 0 1 0 0 1 1 0 0 1 1 1 0 1 0 1

30 Conversión de N(2) a GRAY 0 0 0 0 0 1 1 1 0 1 0 0 0 0 0 1 0 0 1 1 0 0 1 0 0 1 1 0 0 1 1 1 0 1 0 1 0 1 0 0

31 Conversión de N(2) a GRAY 0 0 0 0 1 0 0 0 1 1 0 0 0 0 0 1 0 0 1 1 0 0 1 0 0 1 1 0 0 1 1 1 0 1 0 1 0 1 0 0 1 1 0 0

32 Conversión de N(2) a GRAY 0 0 0 0 1 1 1 1 1 0 0 0 0 0 0 1 0 0 1 1 0 0 1 0 0 1 1 0 0 1 1 1 0 1 0 1 0 1 0 0 1 1 0 0 1 0 0 0

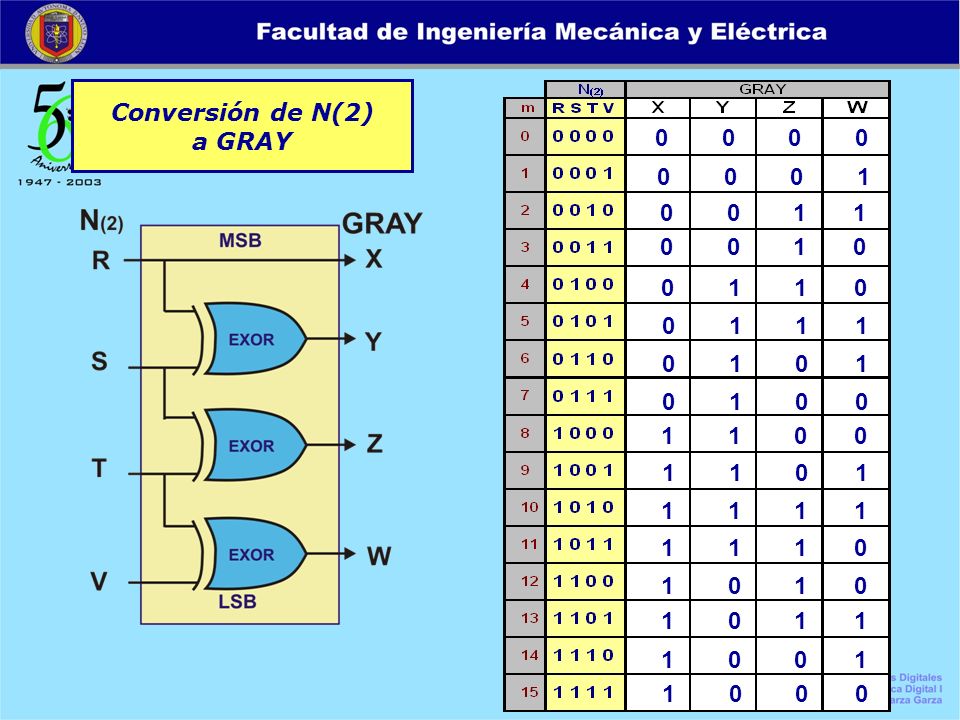

33 Conversión de N(2) a GRAY 0 0 0 0 0 0 0 1 0 0 1 1 0 0 1 0 0 1 1 0 0 1 1 1 0 1 0 1 0 1 0 0 1 1 0 0 1 0 0 0 1 1 0 1 1 1 1 1 1 1 1 0 1 0 1 0 1 0 1 1 1 0 0 1

34 Conversión de GRAY a N(2) R = X S = X Y T = X Y Z =S Z V = X Y Z W =T W

35 Conversión de GRAY a N(2) 0 0 0 0 0 0 0 1 0 0 1 1 0 0 1 0 0 1 1 1 GrayBinario 0 1 1 0

36 Conversión de GRAY a N(2) 0 0 0 0 0 0 0 1 0 0 1 1 0 0 1 0 0 1 1 1 GrayBinario 0 1 1 0 0 1 0 1 0 1 1 0 1 1

37 Código JOHNSON Es un código continuo y cíclico, los números que podemos codificar son 2n, donde n es el número de bits del código.

38 Código JOHNSON

39 los números que podemos codificar son 2n, donde n es el número de bits del código. Actividad Elabore la tabla de Verdad para un código Johnson de 6 Bits

40 Actividades para el Miércoles 19 de Mayo Obtenga: 1.- Tabla de Verdad 2.- Ecuaciones mínimas Elabore la tabla de Verdad para un código Johnson de 6 Bits

41 Proyectos adicionales la implementación física de: a) b) c) d) Convertidor de Bianrio a Gray de 5 Bits e) Convertidor de Gary A binario de 5 bits f) Convertidor de binario a Código Johnson de 6 Bits
