1. LINEA DE TRANSMISION Es un sistema conductor metálico que se utiliza para transferir energía eléctrica de un lugar a otro. Es un sistema conductor metálico.

Presentaciones similares


Presentación del tema: "1. LINEA DE TRANSMISION Es un sistema conductor metálico que se utiliza para transferir energía eléctrica de un lugar a otro. Es un sistema conductor metálico."— Transcripción de la presentación:

1 1. LINEA DE TRANSMISION Es un sistema conductor metálico que se utiliza para transferir energía eléctrica de un lugar a otro. Es un sistema conductor metálico que se utiliza para transferir energía eléctrica de un lugar a otro. Una línea de transmisión son dos ó más conductores separados por un aislante, como un par de cables o un sistema de par de hilos. Una línea de transmisión son dos ó más conductores separados por un aislante, como un par de cables o un sistema de par de hilos.

2 LINEA DE TRANSMISION Una LT puede ser tan corta como unas cuantas pulgadas. Una LT puede ser tan corta como unas cuantas pulgadas. Se pueden utilizar para propagar cd ó ca de baja frecuencia, además frecuencias muy altas. Se pueden utilizar para propagar cd ó ca de baja frecuencia, además frecuencias muy altas.

3 LINEA DE TRANSMISION Atenuación – Modificación de la fase Atenuación – Modificación de la fase Dependen de las características físicas de la LT y la frecuencia empleada

4 LINEA DE TRANSMISION La línea de transmisión presenta una impedancia característica Zo. La línea de transmisión presenta una impedancia característica Zo. El estudio de las líneas de transmisión uniformes se basan en el análisis de circuitos con coeficientes distibuidos. El estudio de las líneas de transmisión uniformes se basan en el análisis de circuitos con coeficientes distibuidos.

5 ONDAS ELECTROMAGNÉTICAS TRANSVERSALES La propagación ocurre en forma de ondas electromagnéticas transversales (TEM). La propagación ocurre en forma de ondas electromagnéticas transversales (TEM). Una onda….es un movimiento oscilatorio. Una onda….es un movimiento oscilatorio. Una onda viaja o se propaga a través de un medio. Una onda viaja o se propaga a través de un medio.

6 ONDAS ELECTROMAGNÉTICAS TRANSVERSALES Para una onda transversal, la dirección de desplazamiento es perpendicular a la dirección de propagación. Para una onda transversal, la dirección de desplazamiento es perpendicular a la dirección de propagación. Una onda electromagnética (EM), se produce por la actuación de una carga eléctrica. Una onda electromagnética (EM), se produce por la actuación de una carga eléctrica.

7 ONDAS ELECTROMAGNÉTICAS TRANSVERSALES En un conductor, la corriente y el voltaje siempre están acompañados por un campo eléctrico (E) y un campo magnético (H) En un conductor, la corriente y el voltaje siempre están acompañados por un campo eléctrico (E) y un campo magnético (H)

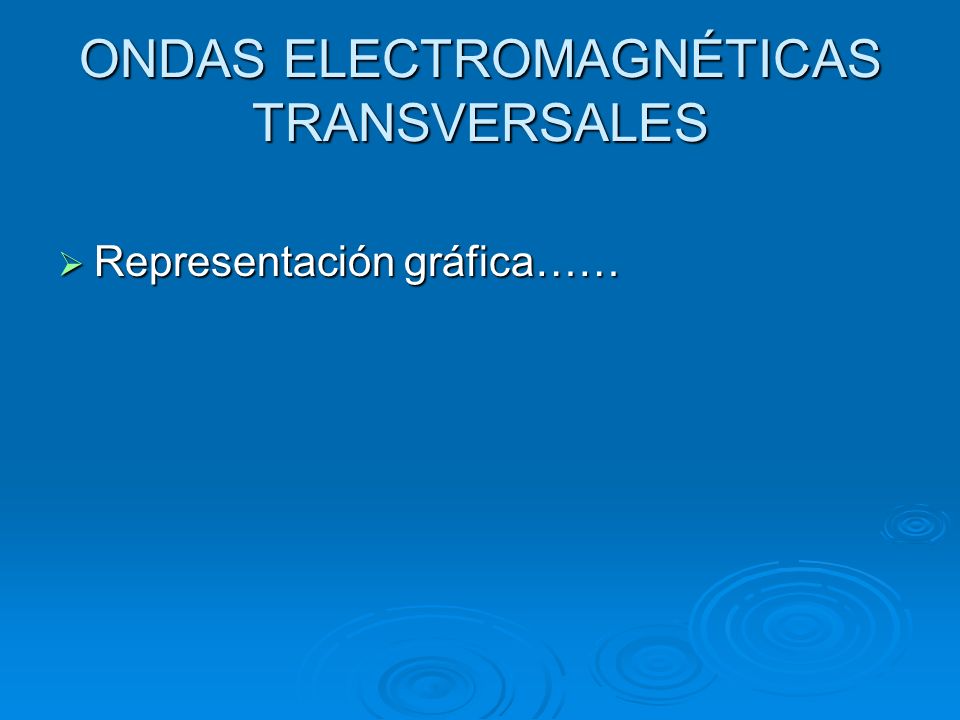

8 ONDAS ELECTROMAGNÉTICAS TRANSVERSALES Representación gráfica…… Representación gráfica……

9 ONDAS ELECTROMAGNÉTICAS Características: Características: VELOCIDAD DE ONDA Las ondas viajan a distintas velocidades dependiendo del tipo de onda y las carácterísticas del medio de propagación

10 VELOCIDAD DE ONDA SONIDO: 1100 pies/s (Atmósfera Normal) SONIDO: 1100 pies/s (Atmósfera Normal) TEM: 3*10 8 m/s (Velocidad de la luz en el vacío); sin embargo viajan un poco más despacio en la atmósfera de la Tierra y una Línea de Transmisión TEM: 3*10 8 m/s (Velocidad de la luz en el vacío); sin embargo viajan un poco más despacio en la atmósfera de la Tierra y una Línea de Transmisión

11 ONDAS ELECTROMAGNÉTICAS FRECUENCIA Y LONGITUD DE ONDA FRECUENCIA Y LONGITUD DE ONDA λ = v * t λ = v / f En espacio libre v = c λ = 3*10 8 m/s / f

12 DESPLAZAMIENTO ONDA Desplazamiento conforme se propaga a lo largo de una línea de transmisión…… Desplazamiento conforme se propaga a lo largo de una línea de transmisión…… Representación gráfica…. Representación gráfica….

13 TIPOS DE LINEAS DE TRANSMISIÓN Balanceadas: Dos cables, ambos conductores transportan corriente, un conductor lleva la señal y el otro es el regreso. Balanceadas: Dos cables, ambos conductores transportan corriente, un conductor lleva la señal y el otro es el regreso. Transimisión de señal diferencial ó balanceada Transimisión de señal diferencial ó balanceada Gráfica….. Gráfica…..

14 TIPOS DE LINEAS DE TRANSMISIÓN Desbalanceadas: Un cable se encuentra en el potencial de tierra, mientras que el otro cable se encuentra en el potencial de señal. Desbalanceadas: Un cable se encuentra en el potencial de tierra, mientras que el otro cable se encuentra en el potencial de señal. Transmisión de señal desbalanceada ó de terminación sencilla Transmisión de señal desbalanceada ó de terminación sencilla

15 LÍNEA DESBALANCEADA El cable de tierra no es un punto de referencia perfecto y es capaz de producir ruido en él. El cable de tierra no es un punto de referencia perfecto y es capaz de producir ruido en él.
