Todos los derechos reservados para XM S.A E.S.P. 11 de junio de 2014 SITUACIÓN ELÉCTRICA Y ENERGÉTICA SISTEMA INTERCONECTADO NACIONAL Gerencia Centro Nacional.

Presentaciones similares


Presentación del tema: "Todos los derechos reservados para XM S.A E.S.P. 11 de junio de 2014 SITUACIÓN ELÉCTRICA Y ENERGÉTICA SISTEMA INTERCONECTADO NACIONAL Gerencia Centro Nacional."— Transcripción de la presentación:

1 Todos los derechos reservados para XM S.A E.S.P. 11 de junio de 2014 SITUACIÓN ELÉCTRICA Y ENERGÉTICA SISTEMA INTERCONECTADO NACIONAL Gerencia Centro Nacional de Despacho Dirigido a : Consejo Nacional de Operación de Gas CNO-GAS Marzo de 2009

2 Todos los derechos reservados para XM S.A E.S.P. 11 de junio de 2014 Situación Actual

3 3 Volumen de los embalses a 8 de marzo de 2009

4 4 Evolución del embalse agregado. Período *Datos a 8 de marzo de 2009 Durante 2008, las reservas útiles del embalse agregado (línea verde) estuvieron en niveles relativamente altos, en comparación con los valores registrados desde A fines de noviembre de 2008 ellas alcanzaron su valor máximo (aunque similares a las observadas en 2006), a partir de lo cual empezaron a descender de manera paulatina, lo cual es típico para esta época del año. En lo que va corrido de 2009, las reservas alcanzan el mayor nivel observado para este período.

5 5 Aportes hidrológicos a 8 de marzo de 2009

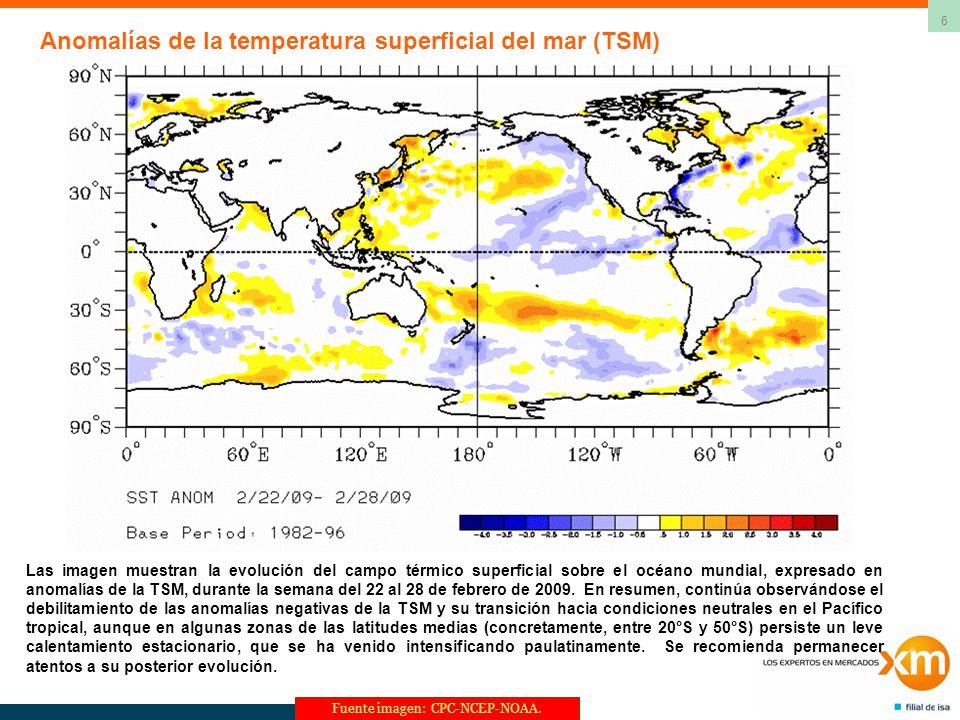

6 6 Anomalías de la temperatura superficial del mar (TSM) Fuente imagen: CPC-NCEP-NOAA. Las imagen muestran la evolución del campo térmico superficial sobre el océano mundial, expresado en anomalías de la TSM, durante la semana del 22 al 28 de febrero de En resumen, continúa observándose el debilitamiento de las anomalías negativas de la TSM y su transición hacia condiciones neutrales en el Pacífico tropical, aunque en algunas zonas de las latitudes medias (concretamente, entre 20°S y 50°S) persiste un leve calentamiento estacionario, que se ha venido intensificando paulatinamente. Se recomienda permanecer atentos a su posterior evolución.

7 7 Las imagen corresponde a los resultados de la corrida mas reciente del sistema de modelación del NCEP (National Centers for Environmental Prediction, adscrito a la NOAA), CFS (Coupled Forecasting System Model), con resolución trimestral. Según este modelo, parecería estarse gestando un leve calentamiento que aumentaría su magnitud hacia finales del horizonte (nov/2009), por lo que conviene permanecer muy atentos a su evolución. Pronóstico NWS/NCEP (NOAA)

8 8 Consumos de gas en la costa (GBTUD)

9 9 Consumos de gas en el interior (GBTUD)

10 10 Recibos en Ballenas Vs Gen. Térmica a gas en el Interior La información de recibos en Ballena es tomada del BEO de TGI

11 Todos los derechos reservados para XM S.A E.S.P. 11 de junio de 2014 Análisis Energético de Mediano Plazo

12 Todos los derechos reservados para XM S.A E.S.P. 11 de junio de 2014 Estudio energético de Mediano Plazo Supuestos

13 13 DEMANDA: Se definen unos escenarios de crecimiento, los cuales tienen una relación directa con el crecimiento macroeconómico esperado para el país. HIDROLOGÍA: Asociada con la dinámica climática e hidrológica del país. Incertidumbre en las variables de Planeación Debido a la complejidad del problema es imposible manejar la incertidumbre en todas las variables, por lo que dentro del análisis de incertidumbres en este estudió se puso especial atención al manejo de la demanda, los aportes hidrológicos y los intercambios con el Ecuador.

14 14 Demanda Real El Año 2008 creció 1.6% respecto a 2007

15 15 Pronostico de Demanda INFORME DEMANDA DEL SIN a enero de 2009 Mensual (Enero y Febrero/2009 vs Enero y Febrero/2008 ) La demanda mensual presentó una tasa de crecimiento de 1% en enero de 2009 y 0.3 % en Febrero 2009, al compararla con el mismo mes del año anterior. Crecimiento 2008 Durante el año 2008 la demanda de energía eléctrica tuvo un crecimiento del 1.6% con respecto al año anterior, siendo éste el menor crecimiento de los últimos ocho años.

16 16 Aportes históricos, escenarios mediano plazo de febrero/2009 Datos a 15 de febrero de 2009 La imagen muestra el comportamiento de los aportes energéticos registrados (verde), junto con los escenarios utilizados en el planeamiento de mediano plazo (esperado (azul), contingencia (rojo) y contingencia superior (naranja)), cuyo primer año fue preparado por el Subcomité Hidrológico en enero de Durante febrero los aportes continúan por encima de los promedios históricos por décimo mes consecutivo.

17 17 Supuestos básicos

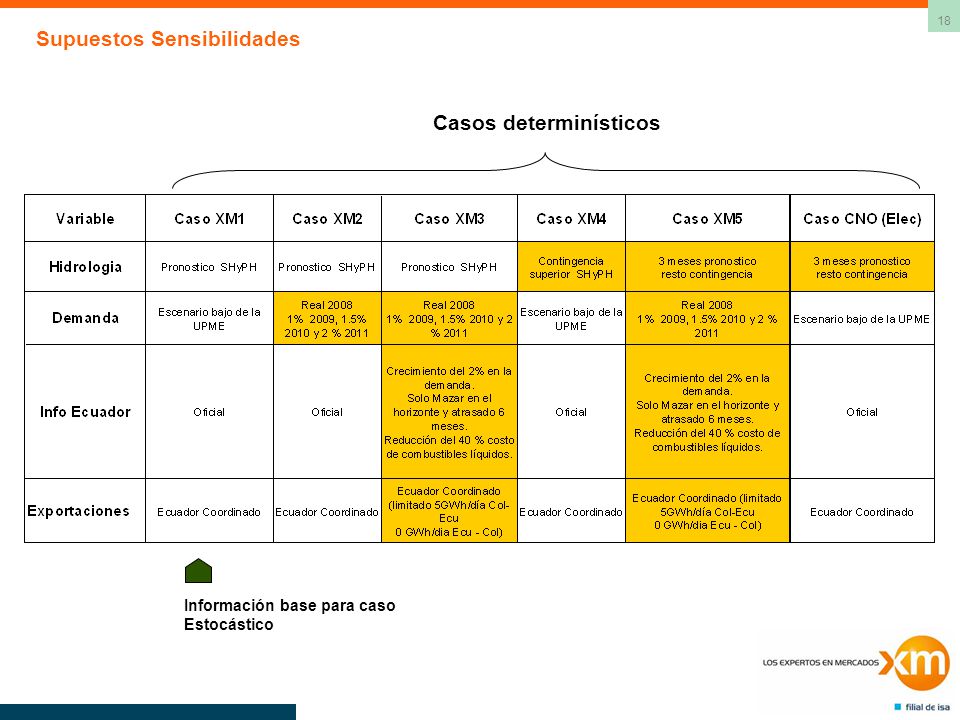

18 18 Supuestos Sensibilidades Casos determinísticos Información base para caso Estocástico

19 Todos los derechos reservados para XM S.A E.S.P. 11 de junio de 2014 Estudio energético de Mediano Plazo Resultados de casos determinísticos

20 20 Evolución Embalse SIN

21 21 Generación Hidráulica [GWh/día]

22 22 Generación térmica GWh/día

23 23 Consumo Gas Interior [GBTUD]

24 24 Consumo Gas Costa [GBTUD]

25 Todos los derechos reservados para XM S.A E.S.P. 11 de junio de 2014 Estudio Energético de Mediano Plazo Resultados Caso Estocástico

26 26 Balance Energético del SIN Valores promedio de 100 series

27 27 Evolución de la reserva almacenada total del SIN

28 28 Consumo de gas termoeléctrico en el interior (GBTUD) Verano 2009/2010 Valor Máximo Valor Mínimo Percentil 75 Mediana Percentil 25 Promedio En todas las semanas del verano 09/10 se observa que al menos un caso alcanza el máximo asumido de 85 GBTUD En los meses de Enero a Marzo 2010, entre un 15% y 25% de los casos se alcanza el valor máximo

29 29 Consumo de gas termoeléctrico en la costa (GBTUD)

30 Todos los derechos reservados para XM S.A E.S.P. 11 de junio de 2014 Conclusiones y Recomendaciones

31 31 Conclusiones Las diferentes sensibilidades realizadas muestran que a lo largo del horizonte se atiende satisfactoriamente la demanda del SIN más la exportaciones a Ecuador y Venezuela, cumpliéndose los criterios de confiabilidad energética establecidos para el SIN. En los diferentes casos, la generación térmica promedio alcanza los 35 GWh/día en algunas semanas de abril de 2009 con participación de recursos a carbón y gas de la costa primordialmente. Para el verano 2009/2010 estos niveles aumentan y se sitúan entre 45 y 50 GWh/día por varias semanas y con una participación mayor de gas del interior. No se observa generación considerable con combustibles líquidos. Estos resultados dependen en forma directa de la disponibilidad de los recursos con gas y carbón. Se observa que en algunos de los casos el consumo de gas en la costa y el interior, en el verano , alcanza los niveles máximos de disponibilidad considerados (240 y 85 GBTU respectivamente en cada Zona)

32 32 Recomendaciones Dado el comportamiento mostrado por la demanda doméstica del SIN durante el 2008, el primer mes del 2009 y ante las perspectivas actuales de evolución de la economía mundial se recomienda realizar un seguimiento constante a la demanda para evaluar la posibilidad de revisión de los escenarios vigentes de UPME. Es de vital importancia que la ampliación contemplada del gasoducto Ballenas - Barranca de 190 a 260 MPCD se disponga para el verano 2009/2010 y reduzca los riesgos que esta limitación puede representar para la atención de la demanda en ambos sectores. De igual forma, se requiere que las obras programadas en el mediano plazo para aumento en producción (Gibraltar, Cusiana y otros) se ejecuten en los tiempos previstos. Aunque los consumos de combustibles líquidos para generación termoeléctrica son marginales en los estudios presentados, su uso es factible en escenarios hidrológicos extremos combinados con alta indisponibilidad de la generación térmica con otros energéticos. Por lo tanto, es importante establecer, con la infraestructura actual, la logística necesaria de suministro y transporte de combustibles líquidos en dichos escenarios. En julio 22 de 2009 y por 13 días, EMGESA tiene programada la salida a mantenimiento de toda la central de Guavio (1200 MW). Es conveniente que los agentes tengan en cuenta esta indisponibilidad en la programación futura de nuevas consignaciones de unidades de generación y elementos de transmisión, facilitando de esta manera la función de coordinación de mantenimientos.

33 Todos los derechos reservados para XM S.A E.S.P. 11 de junio de 2014
