2. Materiales 2.5 Propiedades de Aleaciones (Formulas & Ejercicios) Comprender las distintas fases que presentan las aleaciones y sus propiedades física.

Presentaciones similares


Presentación del tema: "2. Materiales 2.5 Propiedades de Aleaciones (Formulas & Ejercicios) Comprender las distintas fases que presentan las aleaciones y sus propiedades física."— Transcripción de la presentación:

1 2. Materiales 2.5 Propiedades de Aleaciones (Formulas & Ejercicios) Comprender las distintas fases que presentan las aleaciones y sus propiedades física. Objetivos: – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version Dr. Willy H. Gerber Instituto de Fisica Universidad Austral Valdivia, Chile

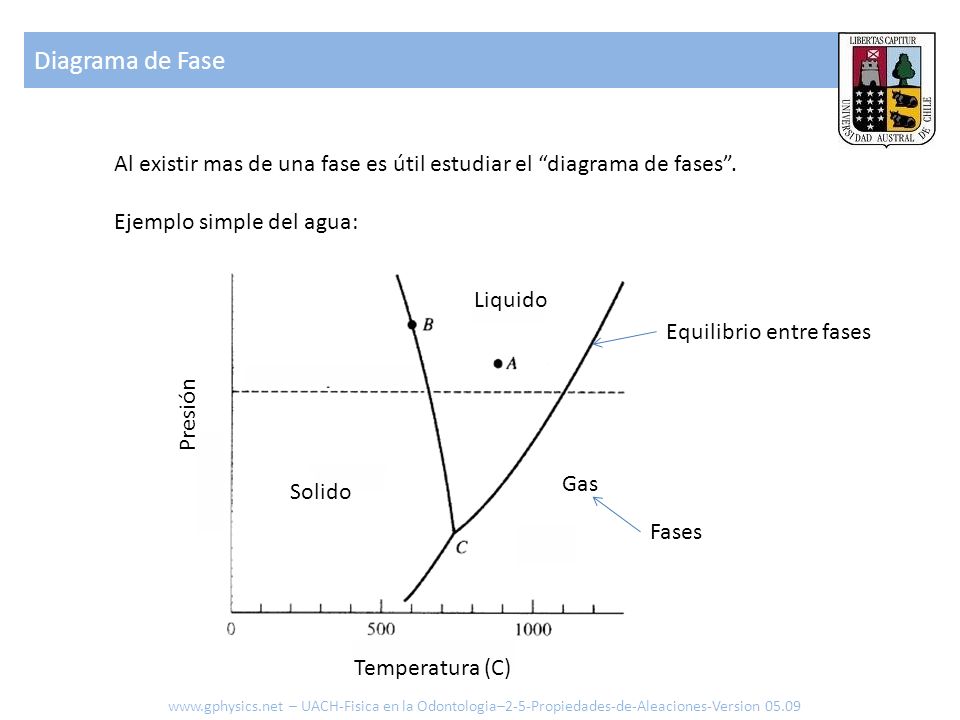

2 Al existir mas de una fase es útil estudiar el diagrama de fases. Ejemplo simple del agua: Gas Liquido Solido Presión Temperatura (C) Equilibrio entre fases Fases Diagrama de Fase – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version 05.09

3 De las ecuaciones que se establecen para estudiar como están en equilibro distintas fases surge la regla de fases de Gibbs: Grados de libertad Numero de componentes Numero de fases Regla de Gibbs Variables p, T Numero de variables de las componentes Ecuaciones por fase – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version 05.09

4 Apliquemos al diagrama del agua Gas Liquido Solido Presión Temperatura (C) A: K=1, P=1 -> F=2 (p,T) B: K=1, P=2 -> F=1 p=p(T) C: K=1, P=3 -> F=0 (punto) Ejemplo – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version 05.09

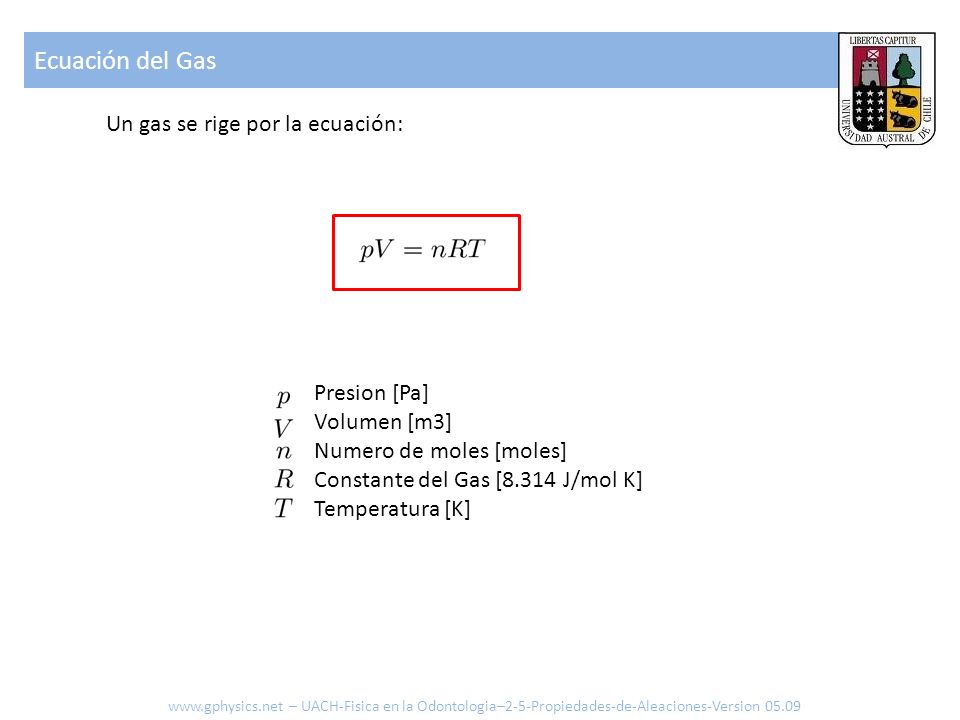

5 Un gas se rige por la ecuación: Ecuación del Gas – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version Presion [Pa] Volumen [m3] Numero de moles [moles] Constante del Gas [8.314 J/mol K] Temperatura [K]

6 Un gas se rige por la ecuación: Ecuación del Gas – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version Presion [Pa] Volumen [m3] Numero de moles [moles] Constante del Gas [8.314 J/mol K] Temperatura [K]

7 Apliquemos al diagrama del agua Gas Liquido Solido Presión Temperatura (C) Ecuación de Clausius Clapeyron Variación de presión [Pa] Variación de temperatura [K] Calor latente o entalpía del cambio de fase [J] Temperatura [K] Variación de volumen [m3] – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version 05.09

8 Concentración de Ni (%) Temperatura (C) Limite del liquido Limite del solido Zona de coexistencia o cambio de fase Coexistencia liquido solido Variables T (p constante) K=2 (Cu, Ni) F=2 (T,c) F=1 c=c(T) – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version 05.09

9 Contenido de Cu (%) Contenido de Ni (%) Temperatura (C) Proporciones en la fase mezcla Proporciones – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version 05.09

10 Temperatura (C) Au (100%)Si (100%) Contenido Si (%) Liquido Solido Diagrama de fase con dos zonas mixtas: eutéctico Eutéctico – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version 05.09

11 Temperatura (C) Contenido Sn (%) Diagramas de fases mas complejos Diagramas mas complejos – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version L

12 Efectos – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version 05.09

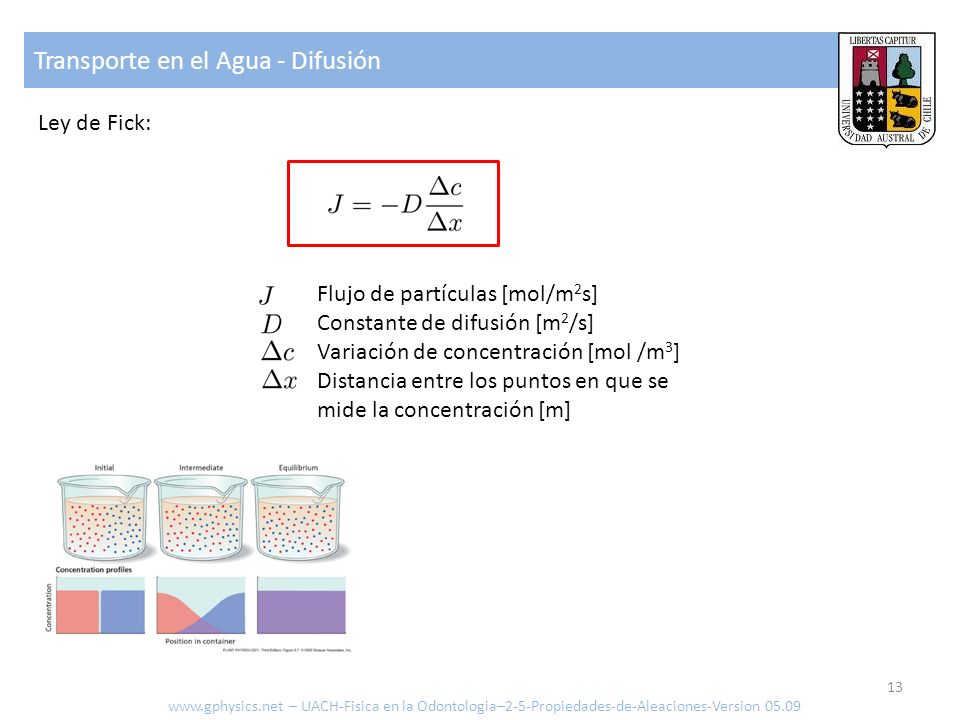

13 Transporte en el Agua - Difusión Ley de Fick: Flujo de partículas [mol/m 2 s] Constante de difusión [m 2 /s] Variación de concentración [mol /m 3 ] Distancia entre los puntos en que se mide la concentración [m] 13 – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version 05.09

14 Transporte en el Agua - Difusión Significado de la constante de Difusión: Constante de difusión [m 2 /s] Tiempo transcurrido [s] Camino recorrido [m] 14 – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version 05.09

15 Ejercicios – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version Si la densidad del agua es de 1 g/cm 3 y del hielo g/cm 3. ¿Cual es la diferencia por volumen entre hielo y agua? (-9.087x10 -5 m 3 /kg) 2.¿Cual es el dp/dt de la ecuación de Clausius Clapeyron para en cambio de fase hielo-agua a 0C si el calor latente del cambio de fase es de 334 kJ/kg? (-1.35x10 +7 Pa/K) 3.Si se asume que el limite en el diagrama de fase entre hielo y agua se puede representar por una recta y el valor del ejercicio 2 se puede tomar como la pendiente de esta. Cual seria su expresión si la recta pasa por el punto triple del agua o sea la presión de Pa a una temperatura de K (nota K NO K). (p(T)=-1.35x10 +7 T [K]+3.69x10 +9 [Pa]) 4.Empleando la ecuación obtenida en el ejercicio anterior, a que presión tiene que estar expuesta el agua para que el cambio de fase ocurra a los -10 C en vez de los 0 C? (1.37x10 +8 Pa) 5.¿Que volumen ocupa un mol de vapor de agua en las condiciones del punto triple? (3.71 m 3 /mol) 6.¿Que volumen ocupa un mol de vapor de agua a 0C y 1 atm ( Pa)? (2.24x10 -2 m 3 /mol) 7.¿Que volumen ocupa un mol de vapor de agua a 100C y 1 atm? (3.06x10-2 m 3 /mol)

16 Ejercicios – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version Si la masa molar del agua son 18 g/mol, ¿cual es la densidad del agua a 100C y 1atm? (0.588 kg/m 3 ) 9.¿Cual es la diferencia de volumen entre la fase liquida y gaseosa del agua a 100C y 1 atm? (1.70 m 3 /kg) 10.¿Cual es el dp/dt de la ecuación de Clausius Clapeyron para en cambio de fase agua- vapor a 100C si el calor latente del cambio de fase es de 2260 kJ/kg? ( Pa/K) 11.Si se asume que el limite en el diagrama de fase entre agua liquida y el vapor, se puede representar por una recta y el valor del ejercicio 10 se puede tomar como la pendiente de esta. ¿Cual seria su expresión si la recta pasa por el punto de ebullición del agua a 1 atm y una temperatura de 100C. (p(T)= T [K]-1.23x10 +6 [Pa]) 12.¿A que presión hierve el agua a una temperatura de 80C? ( Pa) 13.¿A que temperatura hierve el agua si la presión es de 0.5 atm? (86.3 C) 14.Consideremos una aleación Ni Cu a una temperatura de 1280C. Si a una concentración de 32%Ni la mezcla esta totalmente liquida y a una concentración de 43% totalmente solida, ¿que fracción es solido a una concentración de 37%Ni? 15.Si en una aleación de Sn-Pb a 61.9% de Sn el material pasa a 183 C de solido a liquido y el limite de fase Liquido – Solido fase alfa tiene una pendiente dT/dc igual a -3.6 C/%Sn, ¿cual seria la recta que describe este limite? (T(c)=-3.6 K/%Sn c C)

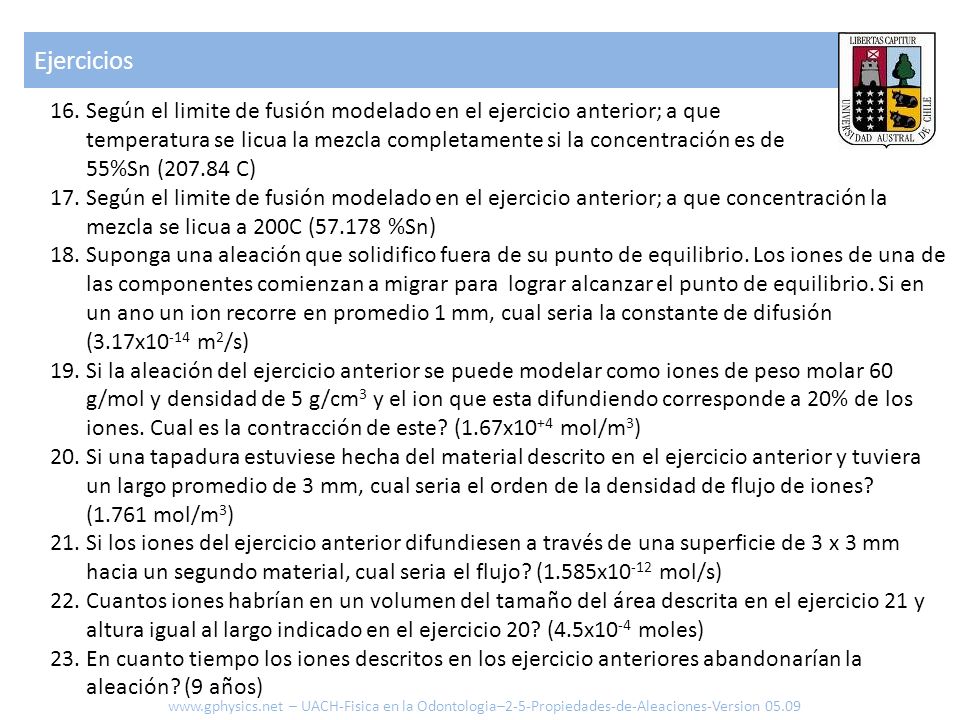

17 Ejercicios – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version Según el limite de fusión modelado en el ejercicio anterior; a que temperatura se licua la mezcla completamente si la concentración es de 55%Sn ( C) 17.Según el limite de fusión modelado en el ejercicio anterior; a que concentración la mezcla se licua a 200C ( %Sn) 18.Suponga una aleación que solidifico fuera de su punto de equilibrio. Los iones de una de las componentes comienzan a migrar para lograr alcanzar el punto de equilibrio. Si en un ano un ion recorre en promedio 1 mm, cual seria la constante de difusión (3.17x m 2 /s) 19.Si la aleación del ejercicio anterior se puede modelar como iones de peso molar 60 g/mol y densidad de 5 g/cm 3 y el ion que esta difundiendo corresponde a 20% de los iones. Cual es la contracción de este? (1.67x10 +4 mol/m 3 ) 20.Si una tapadura estuviese hecha del material descrito en el ejercicio anterior y tuviera un largo promedio de 3 mm, cual seria el orden de la densidad de flujo de iones? (1.761 mol/m 3 ) 21.Si los iones del ejercicio anterior difundiesen a través de una superficie de 3 x 3 mm hacia un segundo material, cual seria el flujo? (1.585x mol/s) 22.Cuantos iones habrían en un volumen del tamaño del área descrita en el ejercicio 21 y altura igual al largo indicado en el ejercicio 20? (4.5x10 -4 moles) 23.En cuanto tiempo los iones descritos en los ejercicio anteriores abandonarían la aleación? (9 años)

18 Soluciones – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version d1= g/cm 3 =916.7 kg/m 3, d2=1 g/cm 3 =1000 kg/m 3, M=1kg dV=V2-V1=M(1/d2-1/d1)=-9.087x10-5 m 3 /kg 2.dH=334 kJ/kg=3.34x10 +5 J/kg, T=0C= K, dV de ejercicio 1, dp/dT=dH/dVT= x10+7 Pa/K 3.p(T)=p3+(dp/dT)(T-T3), p3= Pa, T3= K, dp/dT de ejercicio 2; p(T)=(dp/dT)T+[p3-(dp/dT)T3]=-1.35x10 +7 (Pa/K) T +3.69x10 +9 Pa 4.t=-10C, T= K, de ejercicio 3 p( K)=1.35x10 +8 Pa 5.pV=nRT -> V/n=RT/p, T=273.16K, p= Pa -> V/n=3.71 m 3 /mol 6.T= K, p= Pa -> V/n=2.24x10-2 m 3 /mol 7.T=373.15K, p= Pa -> V/n=3.06x10-2 m 3 /mol 8.m=18g/mol -> kg/mol -> m/(V/n)=0.588 kg/m 3 9.dV=V2-V1=M(1/d2-1/d1), d2 de ejercicio 8, d1 igual a d2 de ejercicio 1 dV=-9.087x10 -5 m 3 /kg 10.dH=2260 kJ/kg=2.26x10+6 J/kg, T=100C= K, dV de ejercicio 9, dp/dT=dH/dVT= Pa/K 11.p(T)=p0+(dp/dT)(T-T0), p0= Pa, T0= K, dp/dT de ejercicio 10; p(T)= (Pa/K) T-1.23x10 +6 Pa 12.T=80 C= K -> p( K)= Pa 13.p=0.5 atm = Pa ->T=(p(T)+p0)/(dp/dT)=359.5K=86.3C

19 Soluciones – UACH-Fisica en la Odontologia–2-5-Propiedades-de-Aleaciones-Version T=1280C, cL=32%Ni, ca=43%Ni, c=37%Ni -> ma=(c-cL)/(ca-cL)=45.45% 15.cSn=61.9%Sn, TSn=183C, dT/dc=-3.6K/%Sn T=(dT/dc)(c-cSn)+TSn=(dT/dc)c+[TSn-(dT/dc)cSn=-3.6 K/%Sn cSn C 16.T(55%Sn)= C 17.c=(T )/(-3.6)->T=200C->c= %Sn 18.dx=1 mm, dt=1 año= s -> D=dx 2 /dt=3.17x10-14 m 2 /s 19.f=20%=0.2, m=60 g/mol, rho=5 g/cm 3 -> n=f*rho/m=1.67x10 +4 mol/m 3 20.dx=3 mm=0.003 m, dc=c2-c1=1.67x mol/m3->j=-D(dc/dx)=1.76x10 -7 mol/m 3 21.dz=dy=3 mm=0.003 m -> A=dz*dy=9x10-6 m 2 -> dn/dt=1.586 mol/s 22.V=dx*dy*dz=2.7x10 -8 m3 -> N=nV=4.5x10 -4 mol 23.t=N/(dn/dt) -> t= s = 9 años
