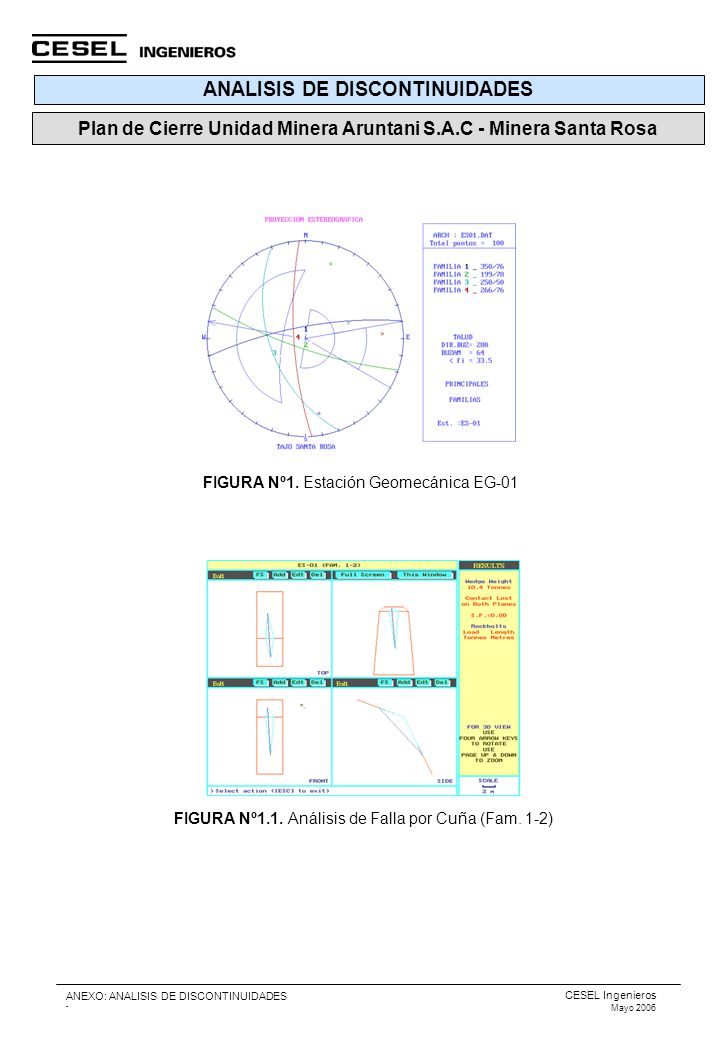

1 Plan de Cierre Unidad Minera Aruntani S.A.C - Minera Santa Rosa ANALISIS DE DISCONTINUIDADES ANEXO: ANALISIS DE DISCONTINUIDADES - CESEL Ingenieros Mayo 2006 FIGURA Nº1. Estación Geomecánica EG-01 FIGURA Nº1.1. Análisis de Falla por Cuña (Fam. 1-2)

2 Plan de Cierre Unidad Minera Aruntani S.A.C - Minera Santa Rosa ANALISIS DE DISCONTINUIDADES ANEXO: ANALISIS DE DISCONTINUIDADES - CESEL Ingenieros Mayo 2006 FIGURA Nº1.2. Análisis de Falla por Cuña (Fam. 1-3) FIGURA Nº1.3. Análisis de Falla por Cuña (Fam. 2-3)

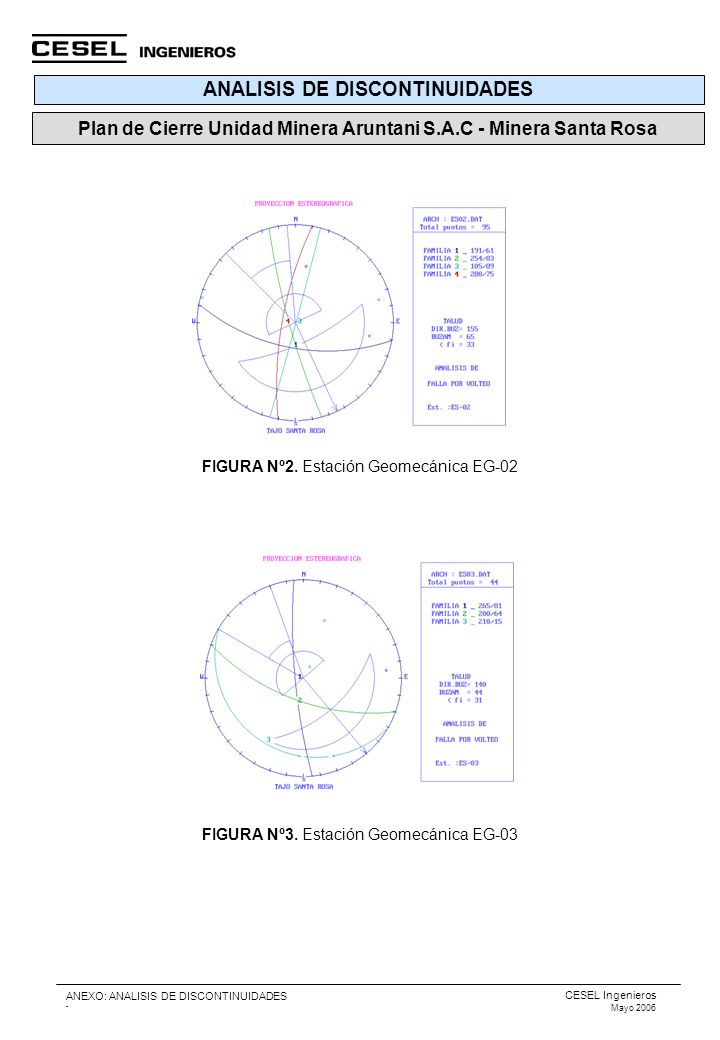

3 Plan de Cierre Unidad Minera Aruntani S.A.C - Minera Santa Rosa ANALISIS DE DISCONTINUIDADES ANEXO: ANALISIS DE DISCONTINUIDADES - CESEL Ingenieros Mayo 2006 FIGURA Nº2. Estación Geomecánica EG-02 FIGURA Nº3. Estación Geomecánica EG-03

4 Plan de Cierre Unidad Minera Aruntani S.A.C - Minera Santa Rosa ANALISIS DE DISCONTINUIDADES ANEXO: ANALISIS DE DISCONTINUIDADES - CESEL Ingenieros Mayo 2006 FIGURA Nº4. Estación Geomecánica EG-04 FIGURA Nº4.1. Análisis de Falla por Cuña (Fam. 2-3)

5 Plan de Cierre Unidad Minera Aruntani S.A.C - Minera Santa Rosa ANALISIS DE DISCONTINUIDADES ANEXO: ANALISIS DE DISCONTINUIDADES - CESEL Ingenieros Mayo 2006 FIGURA Nº5. Estación Geomecánica EG-05 FIGURA Nº5.1. Análisis de Falla por Cuña (Fam. 3-4)

6 Plan de Cierre Unidad Minera Aruntani S.A.C - Minera Santa Rosa ANALISIS DE DISCONTINUIDADES ANEXO: ANALISIS DE DISCONTINUIDADES - CESEL Ingenieros Mayo 2006 FIGURA Nº6. Estación Geomecánica EG-06 FIGURA Nº7. Estación Geomecánica EG-07

7 Plan de Cierre Unidad Minera Aruntani S.A.C - Minera Santa Rosa ANALISIS DE DISCONTINUIDADES ANEXO: ANALISIS DE DISCONTINUIDADES - CESEL Ingenieros Mayo 2006 FIGURA Nº7.1. Análisis de Falla por Cuña (Fam. 4-5) FIGURA Nº8. Estación Geomecánica EG-08

8 Plan de Cierre Unidad Minera Aruntani S.A.C - Minera Santa Rosa ANALISIS DE DISCONTINUIDADES ANEXO: ANALISIS DE DISCONTINUIDADES - CESEL Ingenieros Mayo 2006 FIGURA Nº9. Estación Geomecánica EG-09 FIGURA Nº10. Estación Geomecánica EG-10

9 Plan de Cierre Unidad Minera Aruntani S.A.C - Minera Santa Rosa ANALISIS DE DISCONTINUIDADES ANEXO: ANALISIS DE DISCONTINUIDADES - CESEL Ingenieros Mayo 2006 FIGURA Nº10.1. Análisis de Falla por Cuña (Fam. 1-2) FIGURA Nº10.2. Análisis de Falla por Cuña (Fam. 1-5)

10 Plan de Cierre Unidad Minera Aruntani S.A.C - Minera Santa Rosa ANALISIS DE DISCONTINUIDADES ANEXO: ANALISIS DE DISCONTINUIDADES - CESEL Ingenieros Mayo 2006 FIGURA Nº11. Estación Geomecánica EG-11
