1 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 1 David Gerónimo Soler Gómez CABLEADO ESTRUCTURADO

2 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 2 NORMAS Y ESTANDARES DE CABLEADO ESTRUCTURADO Modelo OSI. ANSI/EIA/TIA-568A: Las topologías, la distancia máxima de los cables, el rendimiento de los componentes, las tomas y los conectores de telecomunicaciones. EIA/TIA Rutas y espacios para cables de telecomunicaciones en una edificación. EIA/TIA Administración de la infraestructura de telecomunicaciones para edificios comerciales. EIA/TIA Tierra y junturas También se conoce como ISO 11801

3 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 3 AREA DE TRABAJO Esta compuesta por las salidas de Telecomunicaciones, los equipos de trabajo (computadores, terminales de datos, teléfonos, etc), los cables de conexión de estos a las salidas de telecomunicaciones (Patch Cord). La configuración recomendada: dos salidas de conexión de telecomunicaciones de 8 hilos (tipo RJ45), por puesto de trabajo. Dos tomas eléctricas por sitio de trabajo. Por seguridad las tomacorrientes deberán poseer conexión a tierra. El cable que conecta el equipo con la toma no puede tener mas de 3 metros y termina en ambos extremos, en conectores RJ45. 16

4 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 4 CABLEADO HORIZONTAL Se le denomina a la porción del sistema de cableado que se extiende desde los lugares de trabajo a los gabinetes de telecomunicaciones (Rack). Características: Topología en Estrella. La distancia máxima desde la salida de telecomunicaciones hasta el Rack son 90 metros.

5 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 5 SUBSISTEMAS DE CABLEADO ESTRUCTURADO C. SUBSISTEMA VERTICAL O MODULAR (VERTEBRAL) Comprende el cableado que se conecta a cada uno de los pisos o zonas de distribución dentro de una edificación. La función del cableado vertical es la interconexión de los diferentes armarios de comunicaciones. El cableado vertical es típicamente menos costoso de instalar y debe poder ser modificado con más flexibilidad

6 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 6 SUBSISTEMAS DE CABLEADO ESTRUCTURADO C. SUBSISTEMA VERTICAL O MODULAR (VERTEBRAL)

7 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 7 APLICACIONES DE CABLEADO ESTRUCTURADO Voz y Teléfonos Comunicaciones de Datos Redes de Area Local Vídeo Sistemas de seguridad Otros sistemas de Señales

8 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 8 COMPONENTES DE CABLEADO ESTRUCTURADO A. Medios Físicos. B.Dispositivos de Interconexión. C.Conectores PLUG y JACKS. D.Adaptadores. E.Equipos Electrónicos de transmisión. F.Protecciones Eléctricas. G.Accesorios y Herramientas.

9 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 9 COMPONENTES DE CABLEADO ESTRUCTURADO A. MEDIOS FÍSICOS. La norma 568-A reconoce 3 medios diferentes: Cable UTP, cable STP y fibra óptica Par de cobre trenzado: Red de distribución horizontal Pares trenzados y fibras ópticas: Red de distribución vertical o backbone (Espina dorsal)

10 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 10 Café Blanco/Café Par Verde Blanco/Verde Par Naranja Blanco/Naranja Par Azul Blanco/Azul Par 1 4 5

11 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 11 UTP Categoría 3 Soporta hasta 16 MHz para uso con transmisiones de voz y de datos de baja velocidad tipo asincronas, o aplicaciones de datos de velocidad media: Token Ring de 4 Mbps o Ethernet de 10 Mbps. UTP Categoría 4 Soporta hasta 20 MHz para uso con transmisiones de voz y datos hasta 16 Mbps (token ring de 16 Mbps y ethernet) Alto rechazo a la diáfonia y baja atenuación. COMPONENTES DE CABLEADO ESTRUCTURADO

12 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 12 UTP Categoría 5 Hasta 100 MHz para aplicaciones de mas de 100 Mbps. Aplicaciones de voz y redes LAN, con las velocidades requeridas en aplicaciones de ATM y Fast-ethernet. Es el sistema de mejor rendimiento en la actualidad. UTP Categoría 5E y 6 GigaSPEED (Anixter niveles 6 y 7) Ethernet a 1 Gbps y ATM a 1.2 Gbps y 2.4 Gbps Soporta los 77 canales (550 Mhz) de vídeo analógico de banda ancha No estandarizado (ANSI/TIA/EIA 568 y TSB36 solo define UTP hasta categoría 5E) Categoría 6 a 200 y 250 Mhz y Categoría 7 a 600 Mhz Estándar de conectores es a 100 Mhz (cuello de botella) COMPONENTES DE CABLEADO ESTRUCTURADO

13 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 13 COMPONENTES DE CABLEADO ESTRUCTURADO C. CONECTORES PLUG Y JACKS Elementos utilizados para la union de cables y la conexión de equipos al sistema de cableado

14 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 14 COMPONENTES DE CABLEADO ESTRUCTURADO D. ADAPTADORES Elementos que modifican la función física de los conectores y jacks, realizando acoples eléctricos pasivos o realizando uniones de cables de diferentes características. E. EQUIPOS ELECTRÓNICOS DE TRANSMISIÓN Equipos que reformatean, convierten o restuaran una señal con el fin de mejorar o extender la distancia de transmision.

15 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 15 COMPONENTES DE CABLEADO ESTRUCTURADO F. PROTECCIONES ELÉCTRICAS Elementos que previenen el daño producido por las conexiones electricas anormales a la edificacion, incluyendo descargas atmosfericas y contacto accidental con lineas de potencia G. ACCESORIOS Y HERRAMIENTAS. Todos los equipos y elementos utilizados para la instalacion y pruebas del sistema de cableado

16 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 16 El diseño de un Sistema de Cableado Estructurado tiene como objetivos: Funcionalidad: favorecer el nivel de aplicación entre usuarios y sus prestaciones (velocidad, seguridad, etc) Escalabilidad: permita el crecimiento sin grandes modificaciones Adaptabilidad: capaz de integrar nuevas tecnologías Manejabilidad: que permita un fácil mantenimiento Permite identificar, reubicar, modificar y ampliar de forma racional los equipos conectados Es flexible, escalable, abierto y de fácil administración Es eficiente: es económico y optimiza el espacio físico Permite integración de servicios (teléfono, fax, LAN, sistemas de audio y video, seguridad, etc.) Basado en estándares (multivendor)

17 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 17 CABLEADO ESTRUCTURADO Conjunto de recomendaciones para el desarrollo de un sistema de cableado flexible para un edificio, que permita la integración de múltiples servicios como datos, video, vigilancia, etc, provenientes de diferentes proveedores.. Cubre: cables, distancias, desempeño, topología, interfaces, etc. Características Orientado a un ambiente (edificación) de oficinas. Transmisión de múltiples tipos de señales (análogas y digitales). Arquitectura abierta Soporte nuevas tecnologías Elementos estandarizados o normatizados. Proveedores y soporte múltiples. Diseño universal. Horizonte de 10 años.

18 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 18 COMPONENTES: Cableado horizontal. Area de trabajo. Closet de telecomunicaciones. Cableado vertical. Cuarto de equipos. Acometida. Administración.

19 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 19 CABLEADO VERTICAL (BACKBONE) Interconecta los closet de telecomunicaciones, el cuarto de equipos y la acometida. Se mantiene la topología de estrella. Se acepta cable UTP, STP, y fibra óptica monomodo y multimodo. Máximas distancias entre crosconexión principal y closet de telecomunicaciones: UTP (voz): 800 mts.F.O. multimodo: 2000 mts STP (voz): 700 mts.F.O. monomodo: 3000 mts. UTP (datos): 90 mts. Máximo dos niveles jerárquicos de crosconexión: principal e intermedio. Máximo una crosconexión entre el principal y el closet. No más de tres crosconexiones entre dos crosconectores horizontales.

20 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 20 CABLEADO VERTICAL Crosconexión Principal Crosconexión Intermedia Closet de Telecomunicaciones Closet de Telecomunicaciones Closet de Telecomunicacines Closet de Telecomunicaciones

21 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 21 CLOSET DE TELECOMUNICACIONES Atiende un piso concentrando los puntos del área de trabajo y los equipos intermedios. Terminación del cableado horizontal. Mínimo uno por piso. Cerca al centro del área servida. Sin cieloraso. Puerta: ancho mínimo: 91cms. Alto 2 mts. No define el tipo de cable de crosconexión pero la combinación del patch cord, cables a equipos y el wall cord no debe exceder los 10 mts. La crossconexión se puede hacer de dos formas: Directamente al equipo. A través de patch panel al equipo. Mínimo dos salidas eléctricas dobles a 120 V, 20A en circuitos diferentes.

22 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 22 CUARTO DE EQUIPOS Debe permitir expansión y fácil acceso a equipos grandes. Por encima del nivel del agua. Alejado de fuentes EMI (Electro Magnetic Interference). Sin vibración. No debe albergar equipos no relacionados. Protegido de polución y contaminación. Fácil acceso a los ductos y buitrones de distribución del edificio.. Suiches de encendido de luz a la entrada. Luz mínima 500 lx (50 candles por pie). 1 Lux = 0.1 ft-candles. Temperatura entre 18 y 24 C°. Humedad relativa entre 30% y 55% medida a 1.5 mts del piso. Puerta: ancho mínimo: 91cms. Alto 2 mts.

23 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 23 ACOMETIDA Consiste en la entrada al edificio y la conexión al backbone entre edificios. Comprende el cable, las protecciones y elementos de conexión. No debe haber equipo no relacionado. El mismo aterrizaje a tierra y suministro eléctrico que el de los closets de telecomunicaciones. Sitio seco sin posibilidades de inundación.

24 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 24 ADMINISTRACION Bloque de conexión (66, 110, etc) Patch cord y jumpers. Marcación de los componentes. Adaptadores. Enrutadores y organizadores de cableado.

25 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 25 Bases Generales para el Diseño Deben formularse las siguientes preguntas: Cuáles son las necesidades actuales del usuario (voz, datos, video, otros) Cuáles son las necesidades futuras del usuario (expansión en voz, datos, video, otros) Cuáles son los puntos donde se colocaran los servicios Hay requerimientos especiales en la estética de decoración?

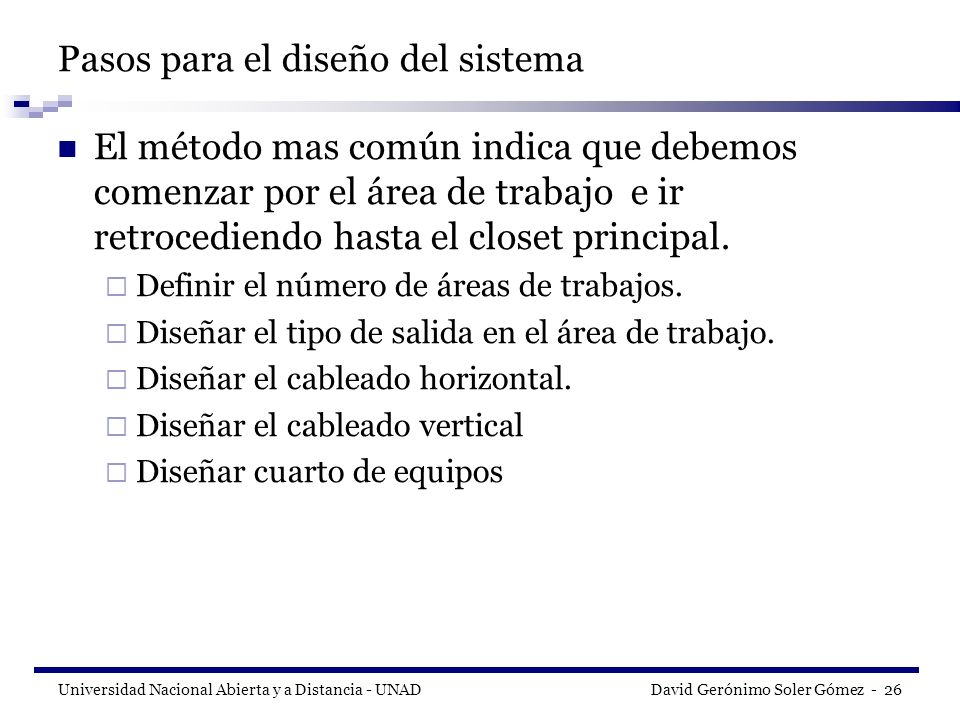

26 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 26 Pasos para el diseño del sistema El método mas común indica que debemos comenzar por el área de trabajo e ir retrocediendo hasta el closet principal. Definir el número de áreas de trabajos. Diseñar el tipo de salida en el área de trabajo. Diseñar el cableado horizontal. Diseñar el cableado vertical Diseñar cuarto de equipos

27 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 27 Área de Trabajo El Área de Trabajo extiende desde la salida de telecomunicaciones (OT) hasta la estación de trabajo. El cableado del área de trabajo es diseñado para ser relativamente simple de interconectar de tal manera que ésta pueda ser removida, cambiada de lugar, colocar una nueva muy fácilmente Los componentes del área de trabajo son Teléfonos, Fax, PCs, Impresoras, Wall Cords (3 mts). Como consideración de diseño se debe ubicar un área de trabajo cada 10 mts 2 y esta debe por lo menos de tener dos salidas de servicio

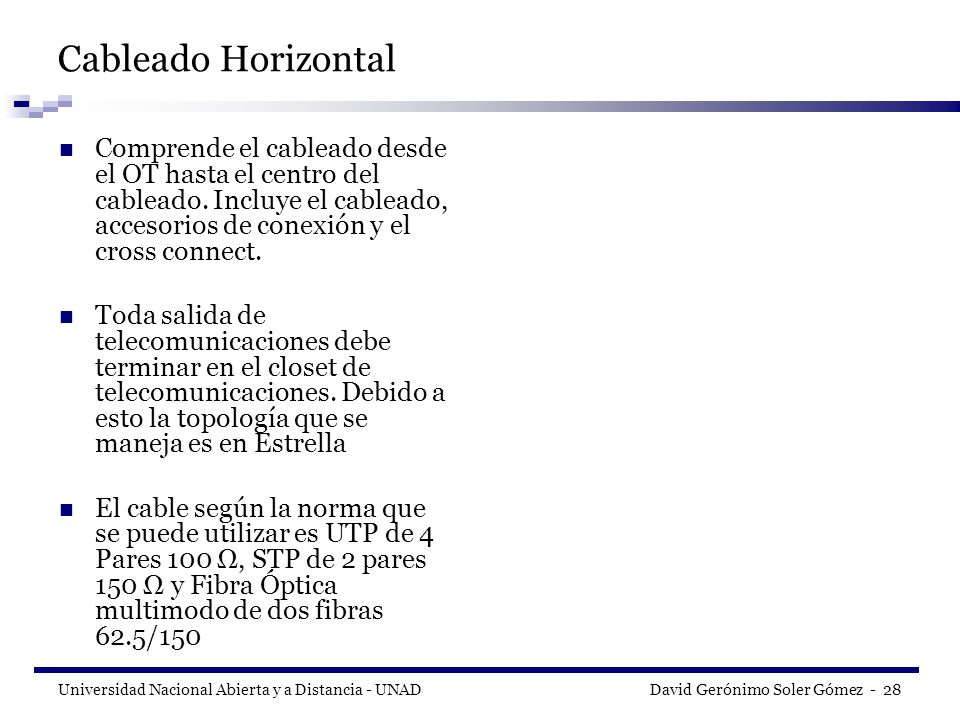

28 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 28 Cableado Horizontal Comprende el cableado desde el OT hasta el centro del cableado. Incluye el cableado, accesorios de conexión y el cross connect. Toda salida de telecomunicaciones debe terminar en el closet de telecomunicaciones. Debido a esto la topología que se maneja es en Estrella El cable según la norma que se puede utilizar es UTP de 4 Pares 100 Ω, STP de 2 pares 150 Ω y Fibra Óptica multimodo de dos fibras 62.5/150

29 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 29 Cableado Horizontal Distancia máxima entre el OT y el Patch Panel es de 90 mts independiente del medio que se este utilizando. No se debe conectar directamente a equipos de comunicaciones Se debe ubicar lejos de dispositivos cómo motores eléctricos, lámparas fluorescentes, balastros, aires acondicionados, cables de corriente alterna

30 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 30 Patch Panel Un panel de conexión es un dispositivo de interconexión a través del cual los tendidos de cableado horizontal se pueden conectar con otros dispositivos de networking como, por ejemplo, hubs y repetidores. Es un arreglo de conectores RJ 45 que se utiliza para realizar conexiones cruzadas (diferente a cableado cruzado) entre los equipos activos y el cableado horizontal Se consiguen en presentaciones de puertos

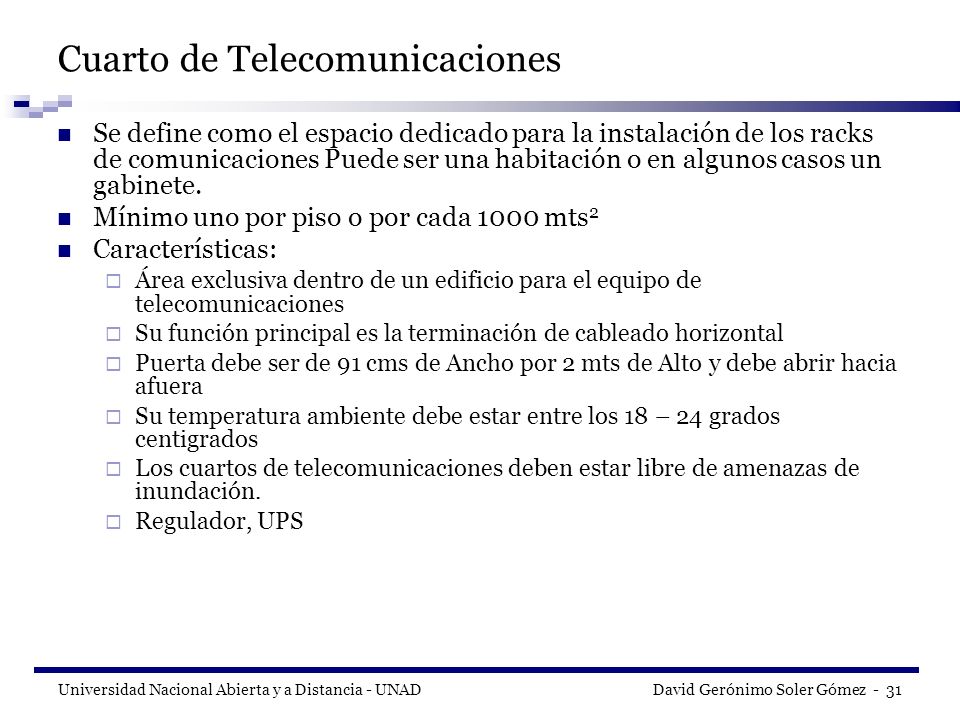

31 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 31 Cuarto de Telecomunicaciones Se define como el espacio dedicado para la instalación de los racks de comunicaciones Puede ser una habitación o en algunos casos un gabinete. Mínimo uno por piso o por cada 1000 mts 2 Características: Área exclusiva dentro de un edificio para el equipo de telecomunicaciones Su función principal es la terminación de cableado horizontal Puerta debe ser de 91 cms de Ancho por 2 mts de Alto y debe abrir hacia afuera Su temperatura ambiente debe estar entre los 18 – 24 grados centigrados Los cuartos de telecomunicaciones deben estar libre de amenazas de inundación. Regulador, UPS

32 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 32 Rack Gabinete necesario y recomendado para instalar el patch panel y los equipos activos. Puede ser abierto o cerrado Debe estar provisto de ventiladores y extractores de aire además de conexiones adecuadas de energía regulada.

33 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 33 MDF (Main Distribute Facilitie ) e IDF (Intermediate Distribute Facilite) Cuando son redes de datos de gran tamaño por lo general se requieren de varios cuartos de telecomunicaciones, Cuando se presenta este fenómeno uno de los centros de cableado se escoge como MDF (Servicio de distribución Principal)y los demás se rotulan con el titulo de IDFs (Servicio de Distribución Intermediario). Una topología de este tipo se conoce como estrella extendida

34 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 34 Topología de Estrella extendida para varios pisos

35 Universidad Nacional Abierta y a Distancia - UNAD David Gerónimo Soler Gómez - 35 Campus compuesto por varios edificios
