José Luís Rodríguez Flores Ana Karen Gonzáles Palacios.

Presentaciones similares


Presentación del tema: "José Luís Rodríguez Flores Ana Karen Gonzáles Palacios."— Transcripción de la presentación:

1 José Luís Rodríguez Flores Ana Karen Gonzáles Palacios

2 Clasificación por el medio de comunicación

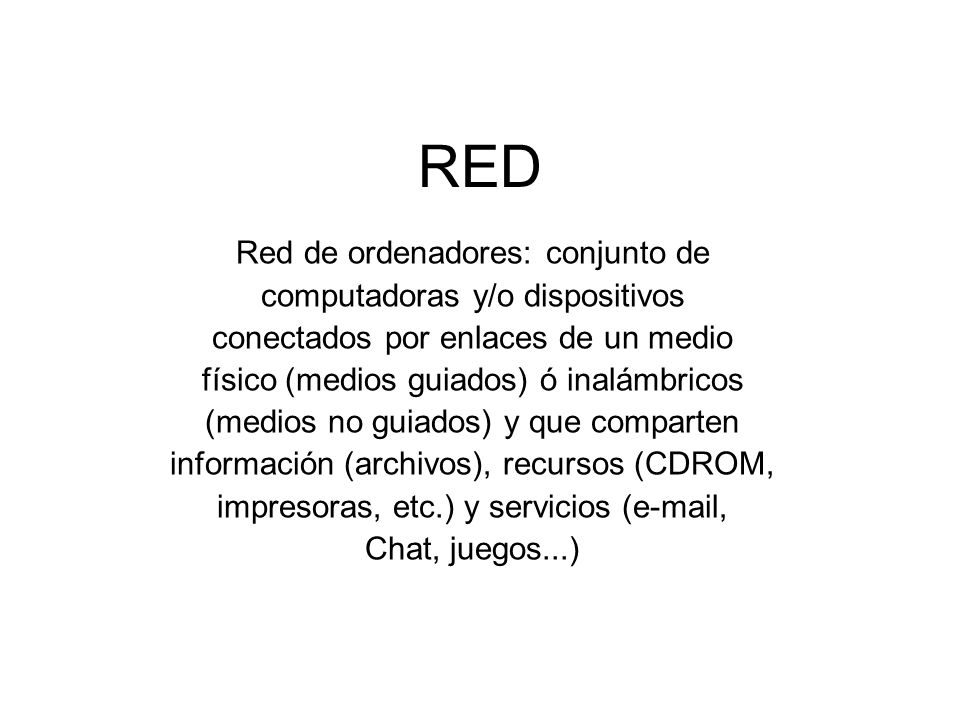

3 RED Red de ordenadores: conjunto de computadoras y/o dispositivos conectados por enlaces de un medio físico (medios guiados) ó inalámbricos (medios no guiados) y que comparten información (archivos), recursos (CDROM, impresoras, etc.) y servicios ( , Chat, juegos...)

4 MEDIOS GUIADOS Cable coaxial Utilizado para transportar señales eléctricas de alta frecuencia q posee dos conductores concéntricos, uno central, positivo o vivo, encargado de llevar la información y uno tubular llamado malla o blindaje entre ambos también se encuentra el dieléctrico que es una capa aislante

5 Cable de Par Trenzado Es una forma de conexión en la que dos conductores son entrelazados para cancelar las interferencias electromagnéticas (IEM) de las fuentes externas y la diafonía de los cables 1- revestimiento exterior 2- rip cord 3- membrana protectora 4- par trenzado solid

6 Cable Recto (Pin a Pin) Esos cables conectan a un nodo de red (Hub, Nodo) todos los pares de colores están conectados en las mismas posiciones en ambos extremos

7 Cable Cruzado (Crossover) Se utiliza cuando se conectan elementos del mismo tipo dos enrutadores, dos concentradores también cuando conectamos dos ordenadores directamente

8 Fibra Óptica Es usada en redes de datos. Un hilo muy fino material transparente, vidrio o materiales plásticos por los que se envía pulsos de luz que representan los datos a transmitir

9 MEDIOS NO GUIADOS Microondas Es un tipo de red inalámbrica que utiliza microondas como medio de transmisión. Alcanza velocidades de 1Mbps Puede transmitir entre distancias de 20 y 30 millas

10 Bluetooth Es una especificación industrial para redes inalámbricas de área personal (WPANs) mediante radiofrecuencia totalmente libre y segura Su alcance es de 10 metros ampliable hasta 100

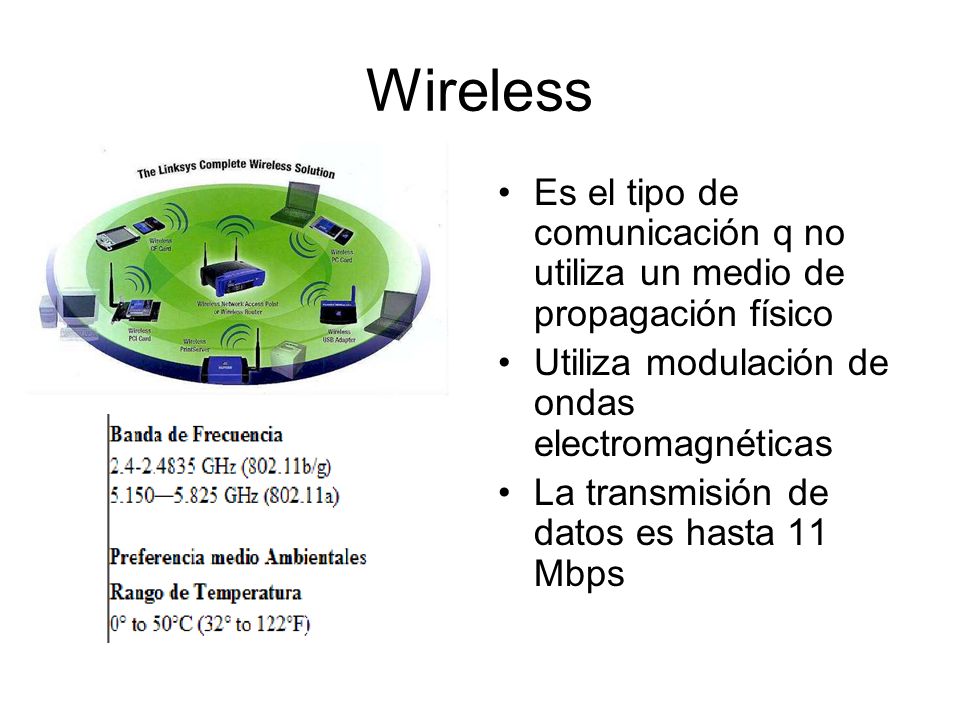

11 Wireless Es el tipo de comunicación q no utiliza un medio de propagación físico Utiliza modulación de ondas electromagnéticas La transmisión de datos es hasta 11 Mbps

12 Infrarrojos Permite la comunicación entre dos nodos, usando una serie de leds infrarrojos para ello. Se trata de emisores y receptores Cada equipo necesita ver al otro para realizar la acción El alcance es un máximo de 10 Mts en línea recta

13 Radio Es aquella que emplea la radiofrecuencia como medio de unión de diversas estaciones de la red Esas ondas no requieren de un espacio físico de transporte por lo que se propagan a través del espacio vació
